Dodge Durango (HB). Manual - part 396

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module senses a value above the parameter of the mirror sensor on the Mirror
Vertical Position Signal circuit for over 60ms., this code will set.Note: This test covers both the Driver
and Passenger code depending on the side the code appeared in.

Possible Causes

(P67) OR (P64) MIRROR VERTICAL POSITION SIGNAL CIRCUIT SHORT TO VOLTAGE

(P67) OR (P64) MIRROR VERTICAL POSITION SIGNAL CIRCUIT OPEN

(P69) OR (P66) MIRROR SENSOR GROUND CIRCUIT OPEN

MIRROR SHORTED

DRIVER MEMORY MIRROR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

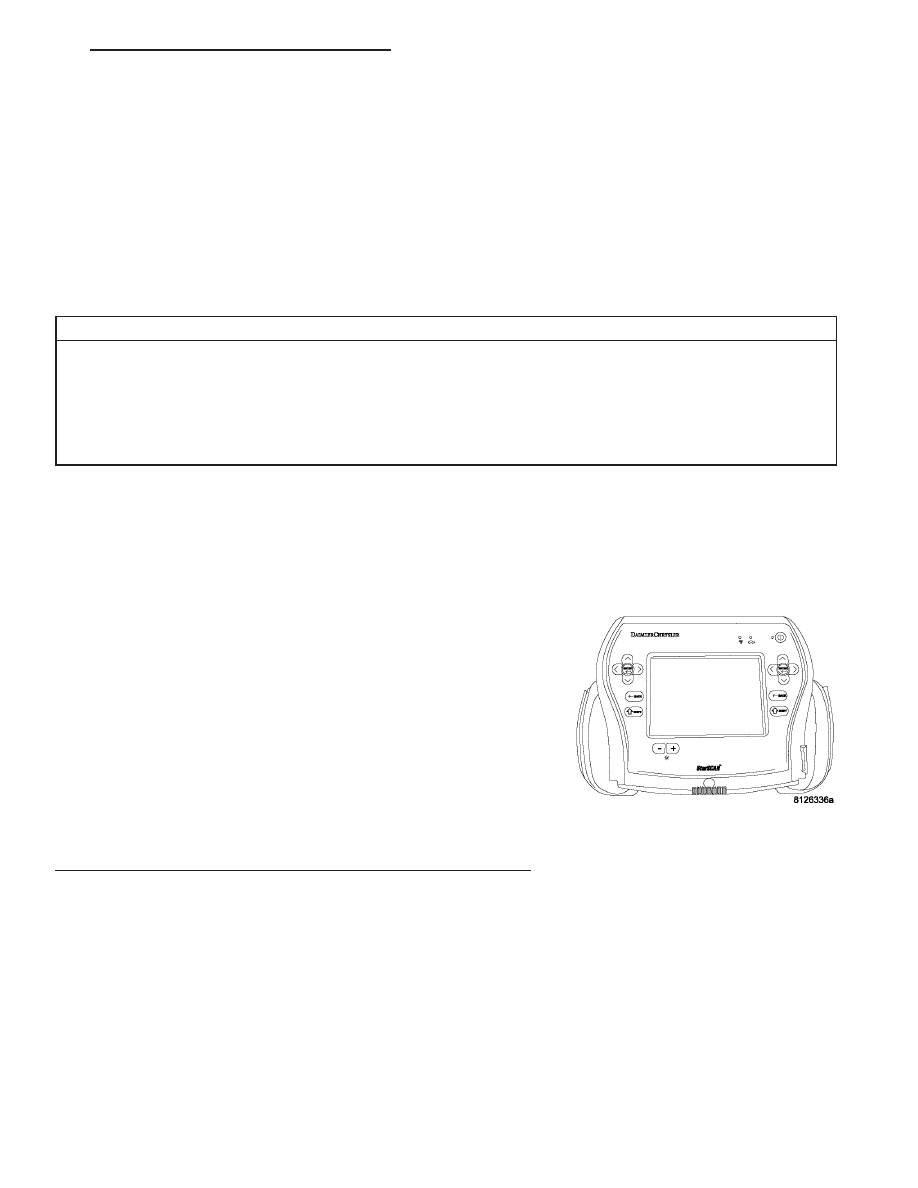

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D0C or B1D15–MIRROR VERTI-
CAL POSITION SENSOR INPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 97

B1D0D,B1D16–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

2.

TEST FOR A SHORTED MIRROR

Disconnect the appropriate mirror connector.

With the scan tool, erase DTC’s.

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D0C or B1D15–MIRROR VERTI-
CAL POSITION SENSOR INPUT CIRCUIT HIGH?

No

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 3

3.

TEST THE (P67) OR (P64) MIRROR VERTICAL POSITION
SIGNAL WIRE FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the appropriate Memory Mirror Module connector.

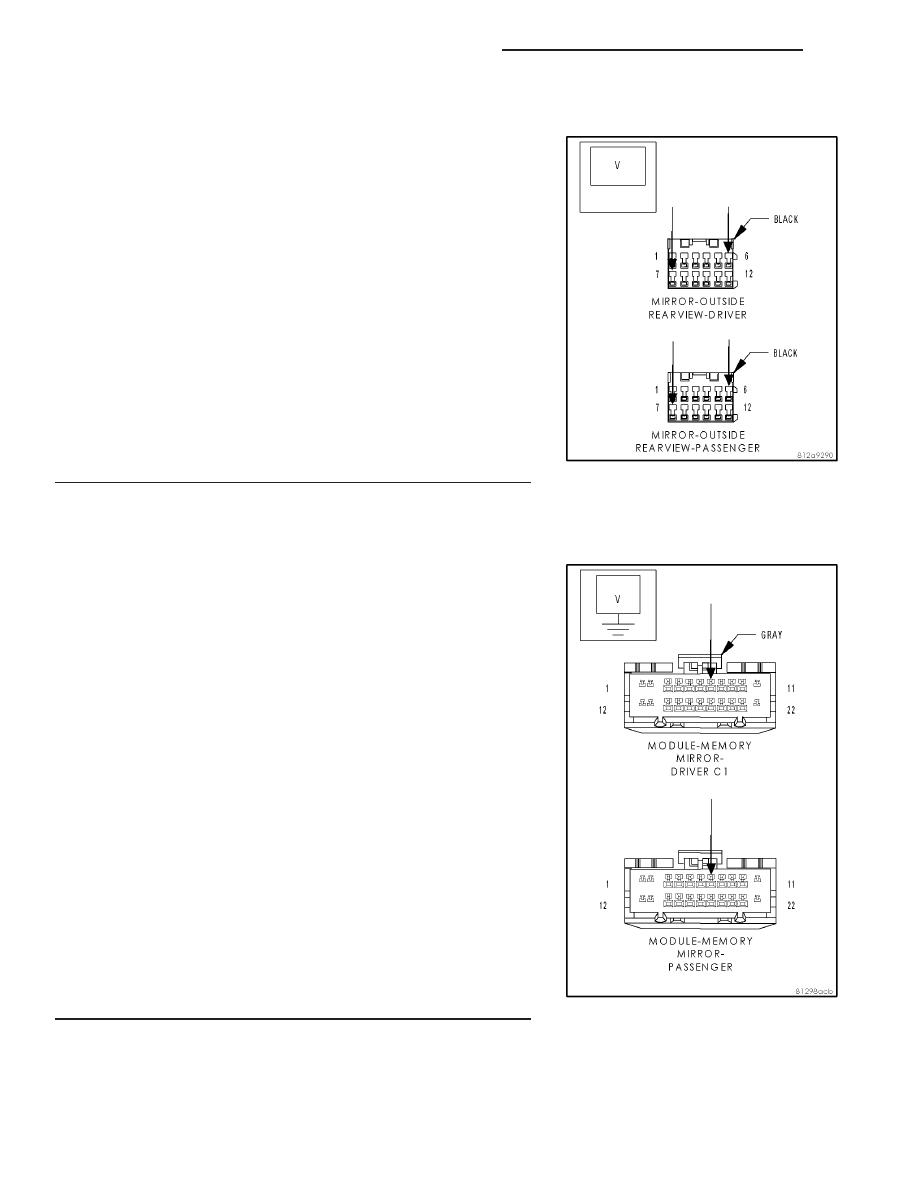

Measure the voltage between the (P67) or (P64) Mirror Vertical Posi-
tion Signal circuit and ground.

Is there any voltage present?

Yes

>> Repair the (P67) or (P64) Mirror Vertical Position Signal

circuit for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go to 4

8N - 98

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D0D,B1D16–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

4.

TEST THE (P69) OR (P66) MIRROR SENSOR GROUND WIRE
FOR AN OPEN

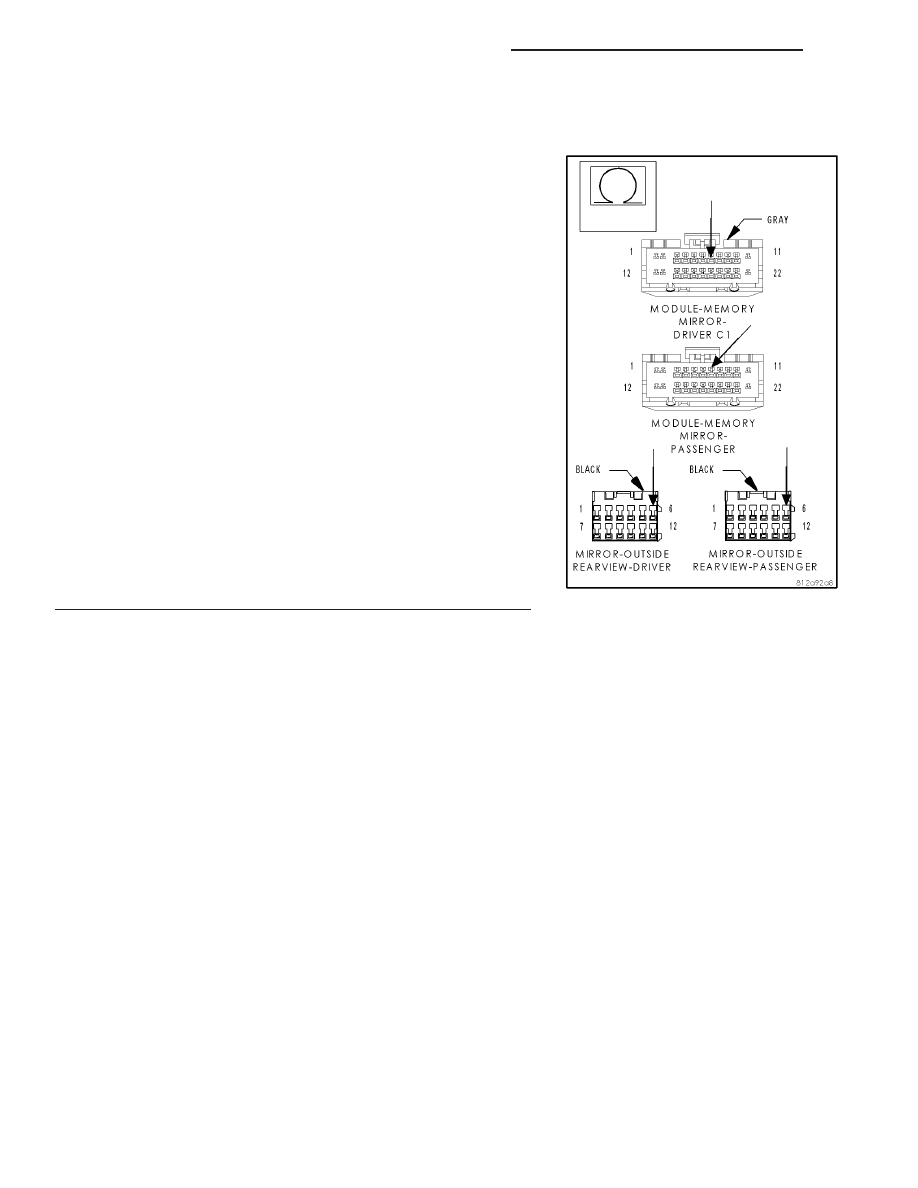

Measure the resistance of the (P69) or (P66) Mirror Sensor Ground
circuit between the Module connector and the Mirror connector.

Is the resistance below 2.0 ohms?

No

>> Repair the (P69) or (P66) Mirror Sensor Ground circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 5

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 99

B1D0D,B1D16–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

5.

TEST THE (P67) OR (P64) MIRROR VERTICAL POSITION
SIGNAL WIRE FOR AN OPEN

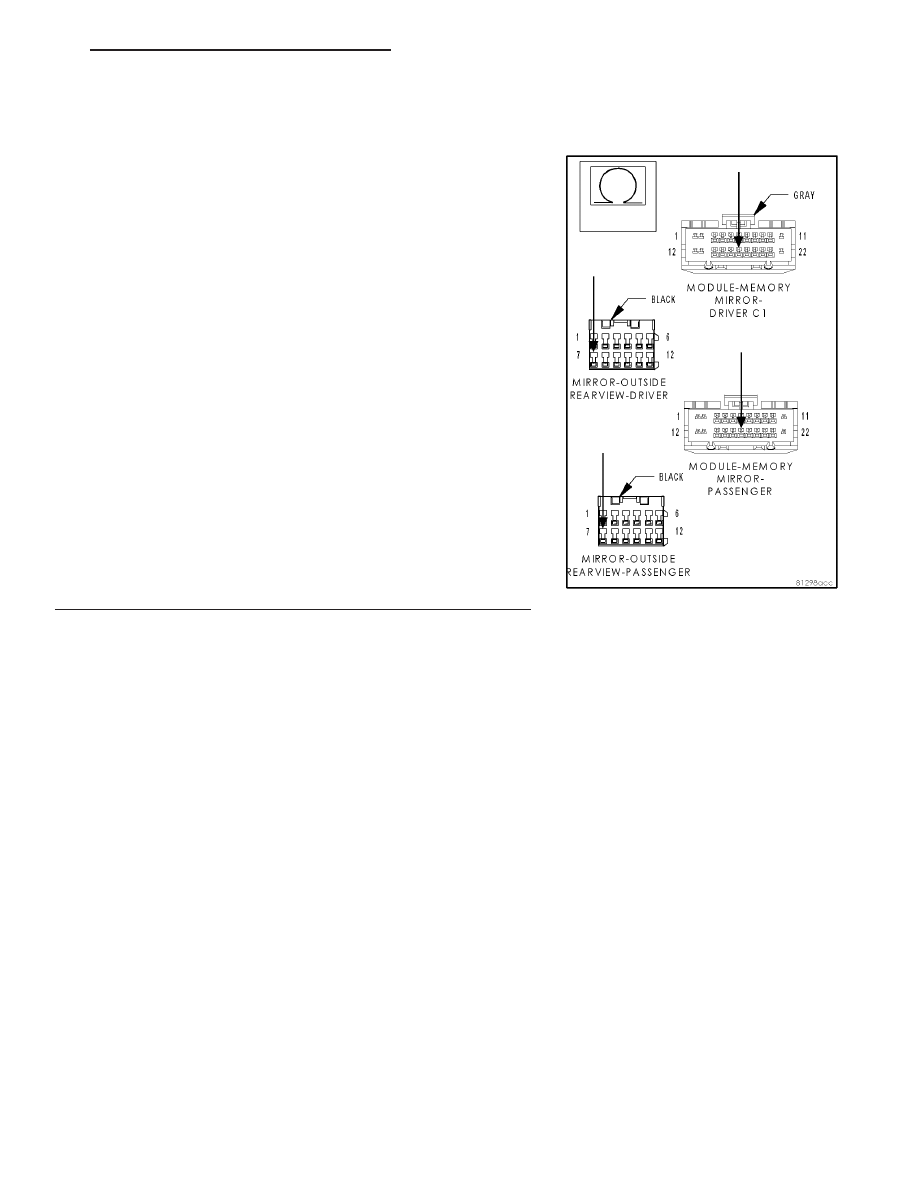

Measure the resistance of the (P67) or (P65) Mirror Vertical Position
Signal circuit between the Module connector and the Mirror connector.

Is the resistance below 2.0 ohms?

No

>> Repair the (P67) or (P64) Mirror Vertical Position Signal

circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

8N - 100

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D0D,B1D16–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)
