Dodge Durango (HB). Manual - part 391

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module receives a mirror movement comand from the switch but then senses
an open or shorted circuit on one of the switch sense circuits for over 100 ms., this code will set.

Possible Causes

(P703) MIRROR HORIZONTAL LEFT SWITCH SENSE OPEN

(P703) MIRROR HORIZONTAL LEFT SWITCH SENSE SHORT TO GROUND

(P703) MIRROR HORIZONTAL LEFT SWITCH SENSE CIRCUIT SHORTED TO ANOTHER SWITCH SENSE
CIRCUIT

(P704) MIRROR HORIZONTAL RIGHT SWITCH SENSE OPEN

(P704) MIRROR HORIZONTAL RIGHT SWITCH SENSE SHORT TO GROUND

(P704) MIRROR HORIZONTAL RIGHT SWITCH SENSE CIRCUIT SHORTED TO ANOTHER SWITCH SENSE
CIRCUIT

(P705) MIRROR VERTICAL DOWN SWITCH SENSE OPEN

(P705) MIRROR VERTICAL DOWN SWITCH SENSE SHORT TO GROUND

(P705) MIRROR VERTICAL DOWN SWITCH SENSE CIRCUIT SHORTED TO ANOTHER SWITCH SENSE
CIRCUIT

(P706) MIRROR VERTICAL UP SWITCH SENSE OPEN

(P706) MIRROR VERTICAL UP SWITCH SENSE SHORT TO GROUND

(P706) MIRROR VERTICAL UP SWITCH SENSE CIRCUIT SHORTED TO ANOTHER SWITCH SENSE CIRCUIT

(P710) MIRROR COMMON SWITCH SENSE OPEN

(P710) MIRROR COMMON SWITCH SENSE SHORT TO GROUND

(P710) MIRROR COMMON SWITCH SENSE CIRCUIT SHORTED TO ANOTHER SWITCH SENSE CIRCUIT

MIRROR SWITCH

DRIVER MEMORY MIRROR MODULE

Theory of Operation

This code will only set in vehicles that have the Memory System. The supply circuit for the Memory Mirrors are
supplied by the Driver Memory Mirror Module.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 77

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – MEMORY MIRROR MODULE — (CONTINUED)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

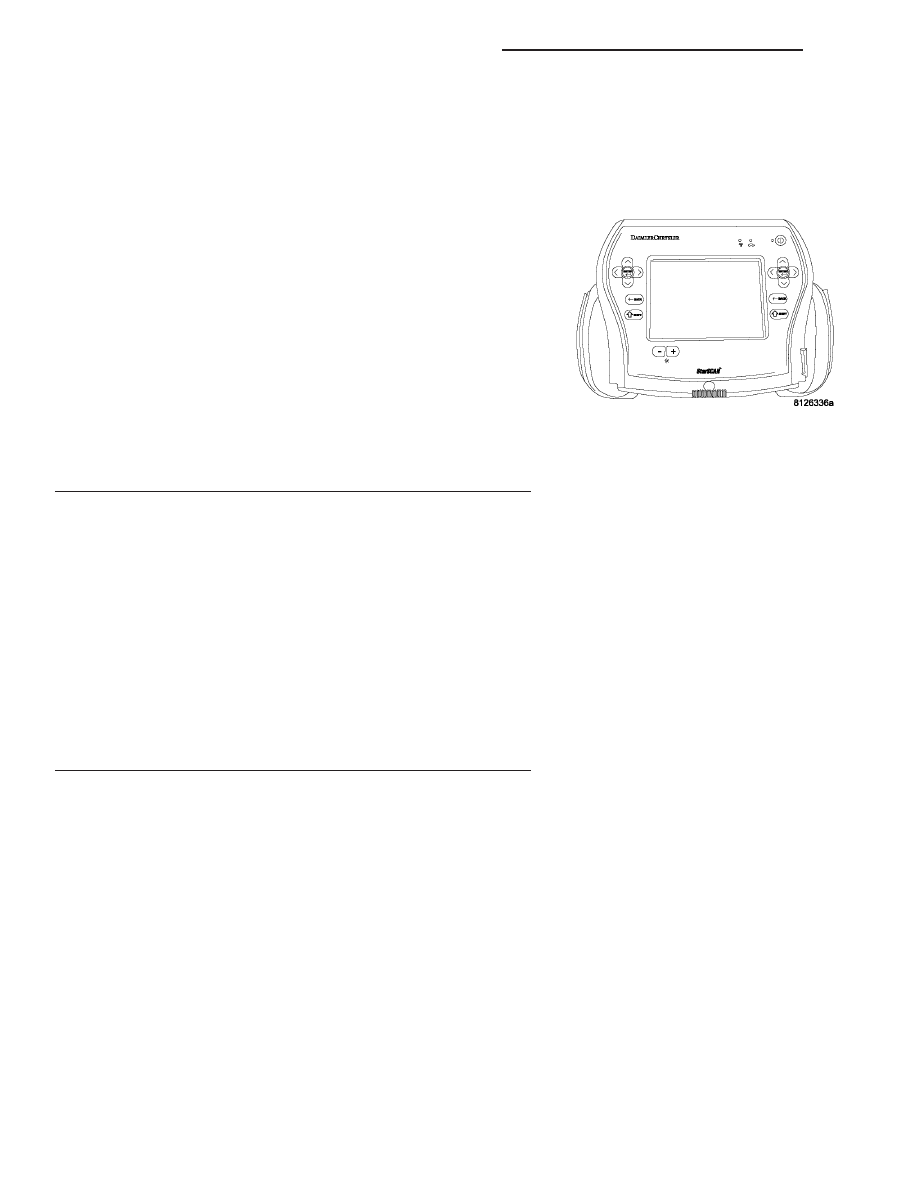

With the scan tool, record and erase DTC’s

Press the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D04–MIRROR ADJUST SWITCH
INPUT CIRCUIT/PERFORMANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors. If the con-
ditions returns, replace the switch.

Perform BODY VERIFICATION TEST - VER 1.

2.

TEST THE SWITCH

Turn the ignition off.

Remove the Driver Window/Door Lock Switch assembly.

Test the Mirror Switch in all positions by using the procedure in SER-
VICE INFORMATION / POWER LOCKS / WINDOW/LOCK SWITCH /
DIAGNOSING & TESTING / WINDOW/LOCK SWITCH.

Does the switch pass the test in all positions

No

>> Replace the Mirror Switch..

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 3

8N - 78

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – MEMORY MIRROR MODULE — (CONTINUED)

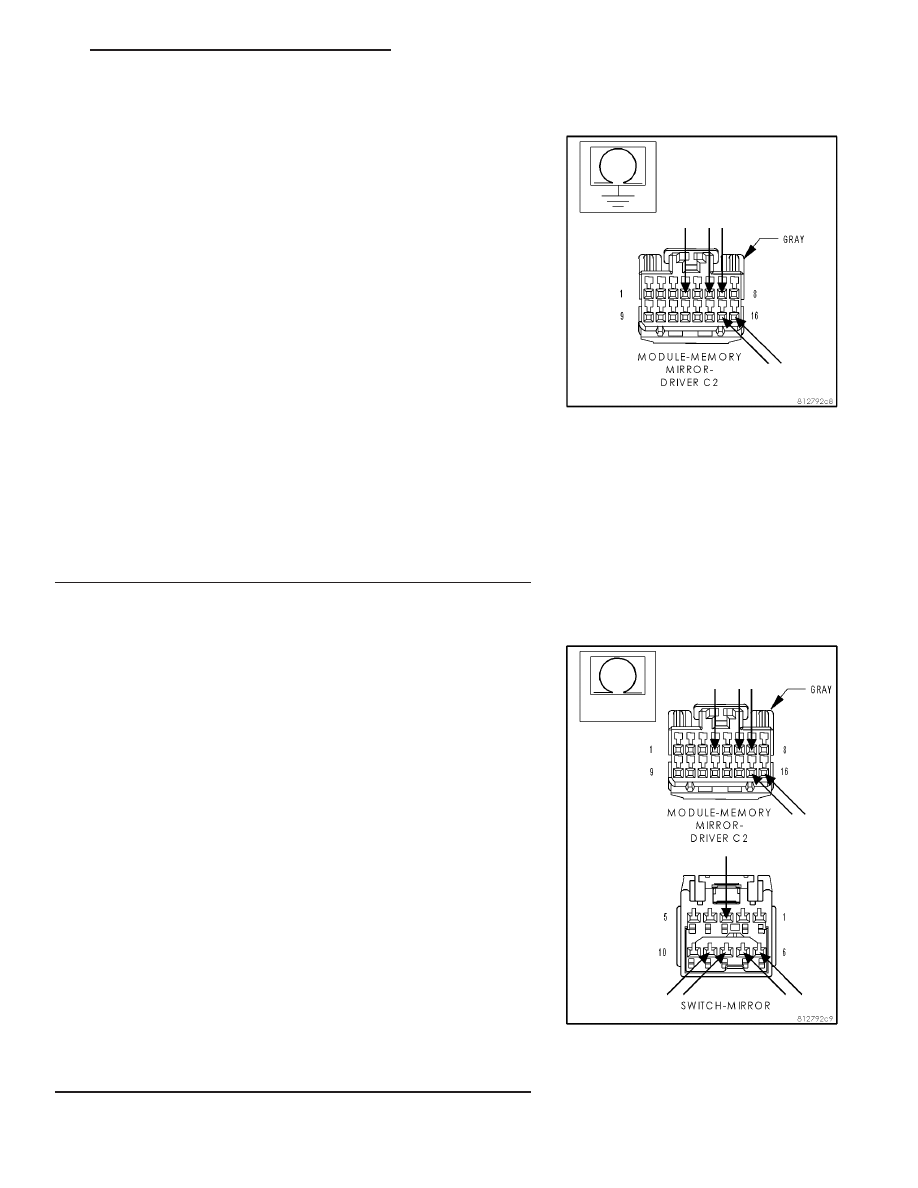

3.

TEST FOR SWITCH SENSE WIRE SHORT TO GROUND

Disconnect the Driver Memory Mirror Module C2 connector.

Measure the resistance between Ground and the (P703) Mirror Hori-
zontal Left Switch Sense circuit in the Driver Memory Mirror Module
connector.

Measure the resistance between Ground and the (P704) Mirror Hori-
zontal Right Switch Sense circuit in the Driver Memory Mirror Module
connector.

Measure the resistance between Ground and the (P705) Mirror Verti-
cal Down Switch Sense circuit in the Driver Memory Mirror Module
connector.

Measure the resistance between Ground and the (P706) Mirror Verti-
cal Up Switch Sense circuit in the Driver Memory Mirror Module con-
nector.

Measure the resistance between Ground and the (P710) Mirror Com-
mon Switch Sense circuit in the Driver Memory Mirror Module connec-
tor.

Is the resistance below 5000.0 ohms in any of the circuits?

Yes

>> Repair the Appropriate Switch Sense circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go to 4

4.

TEST FOR SWITCH SENSE CIRCUIT OPEN

Disconnect the Mirror Switch connector.

Measure the resistance of the (P703) Mirror Horizontal Left Switch
Sense circuit between the Driver Memory Mirror Module connector
and the Mirror Switch connector.

Measure the resistance of the (P704) Mirror Horizontal Right Switch
Sense circuit between the Driver Memory Mirror Module connector
and the Mirror Switch connector.

Measure the resistance of the (P705) Mirror Vertical Down Switch
Sense circuit between the Driver Memory Mirror Module connector
and the Mirror Switch connector.

Measure the resistance of the (P706) Mirror Vertical Up Switch Sense
circuit between the Driver Memory Mirror Module connector and the
Mirror Switch connector.

Measure the resistance of the (P710) Mirror Common Switch Sense
circuit between the Driver Memory Mirror Module connector and the
Mirror Switch connector.

Is the resistance below 2.0 ohms in all of the Switch Sense cir-
cuits?

No

>> Repair the Appropriate Switch Sense circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 5

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 79

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – MEMORY MIRROR MODULE — (CONTINUED)

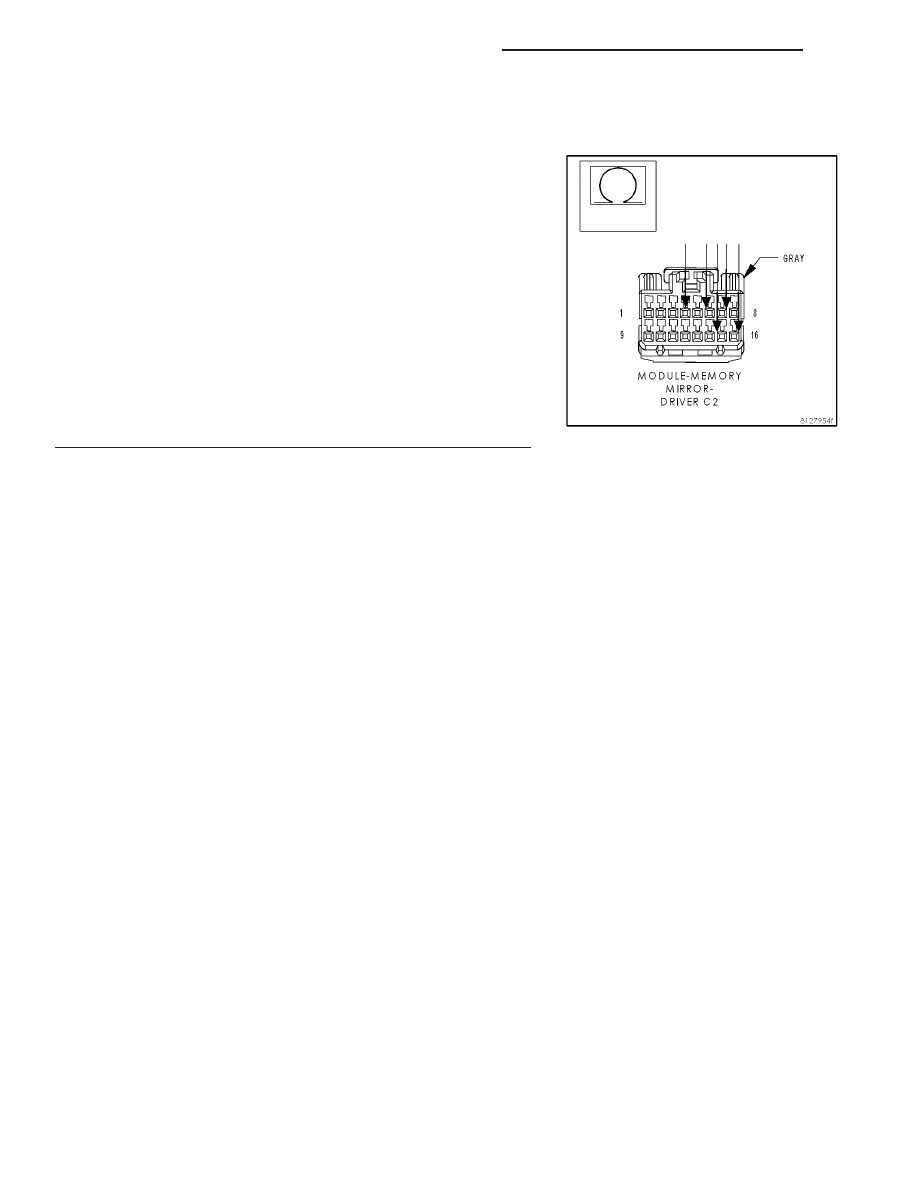

5.

TEST FOR A SWITCH SENSE CIRCUIT SHORTED TO
ANOTHER SWITCH SENSE CIRCUIT

Measure the resistance between each of the switch sense circuits to
each of the other switch sense circuits.

Is the resistance below 10000.0 ohms between any of the
switch sense circuits?

Yes

>> Repair the appropriate switch sense circuit for a short to

the other switch sense circuits.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Replace the Driver Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.
