POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 17

B1808–PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK – CLUSTER

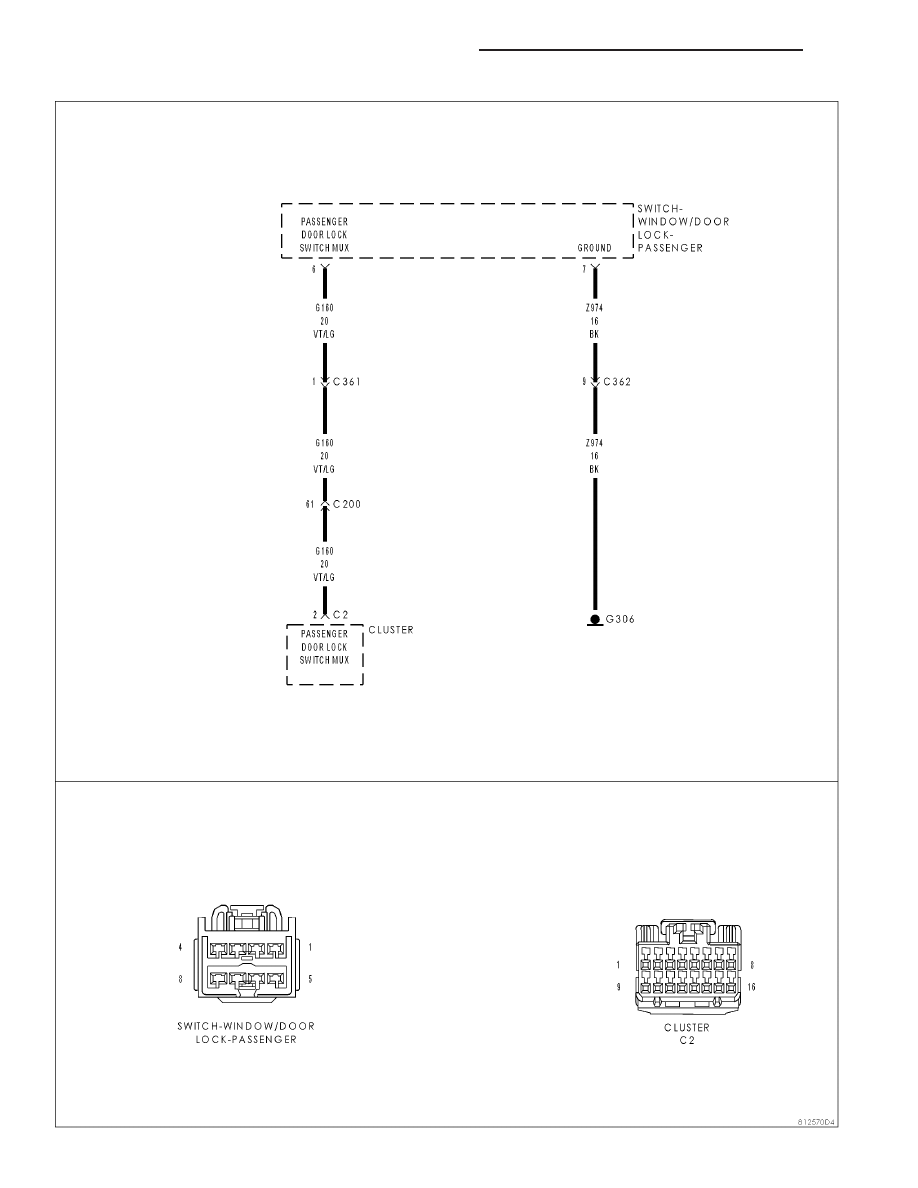

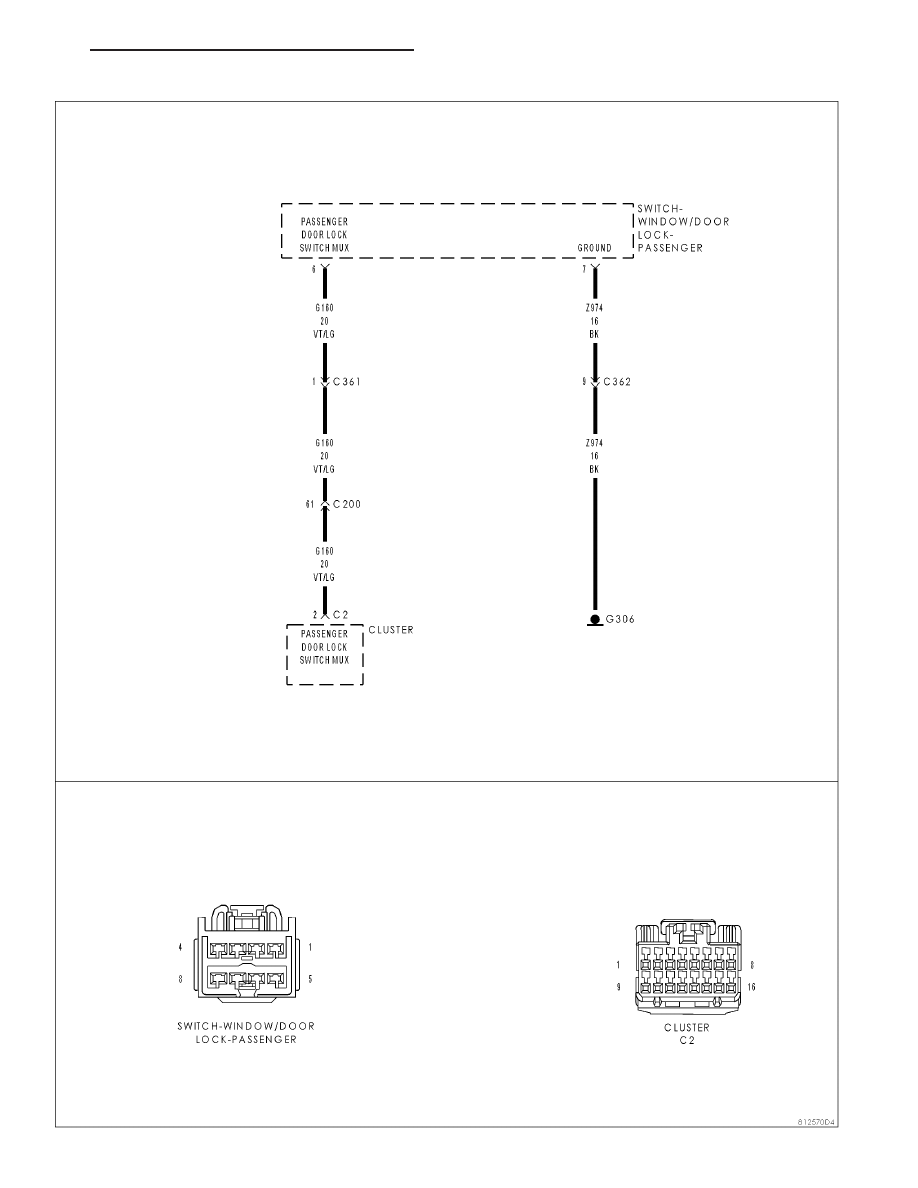

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Cluster senses a Lock input on the Passenger Door Lock Switch Mux circuit for over 30 sec-
onds, this code will set.

Possible Causes

DOOR LOCK SWITCH STUCK

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT PARTIAL SHORT TO GROUND

INSTRUMENT CLUSTER

Theory of Operation

This code will only set in Cluster in vehicles that do not have the Memory System.

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

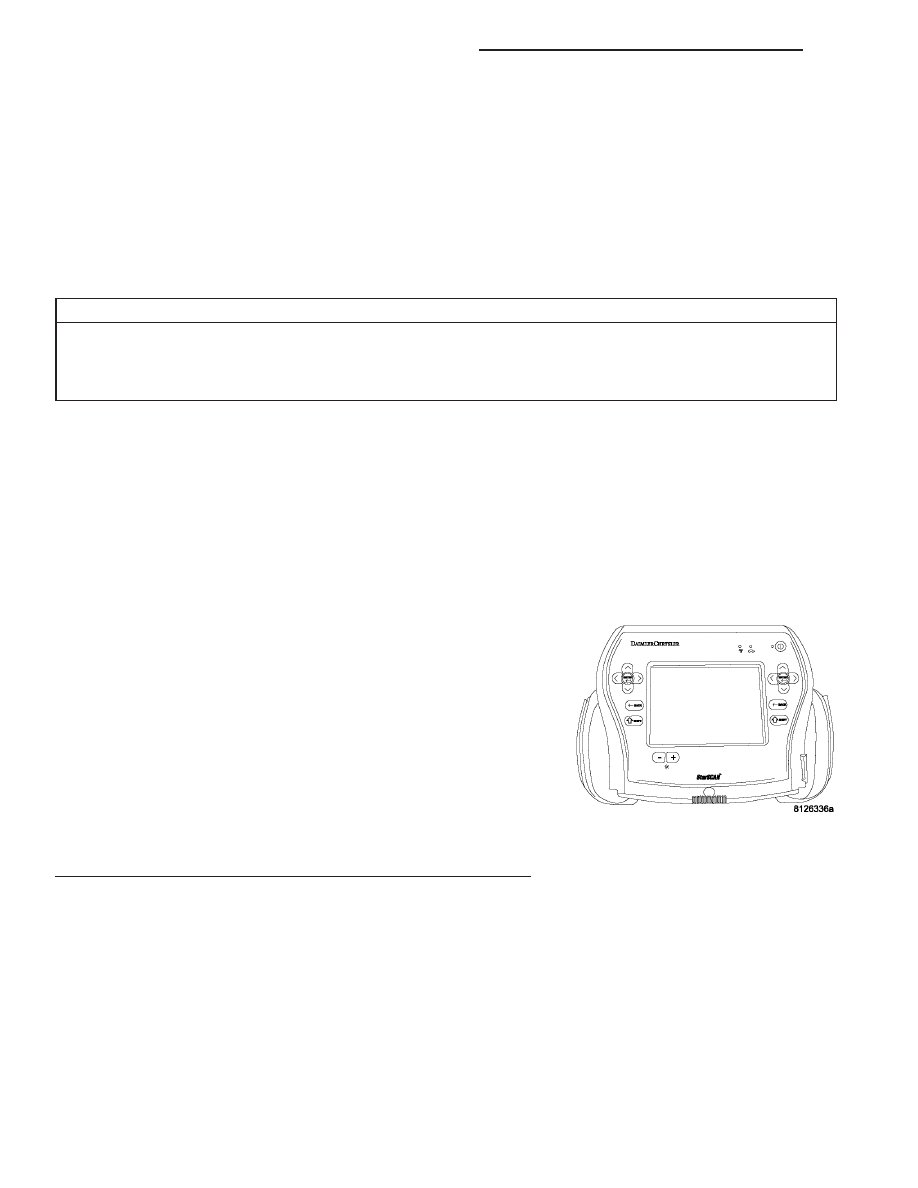

With the scan tool, record and erase DTC’s

Operate the Passenger Door Lock Switch in all positions several
times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display PASSENGER DOOR LOCK/UNLOCK
SWITCH INPUT STUCK LOCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

8N - 18

POWER LOCKS - ELECTRICAL DIAGNOSTICS

HB

B1808–PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK – CLUSTER — (CONTINUED)

2.

DOOR LOCK SWITCH SHORTED

With the scan tool, erase DTC’s.

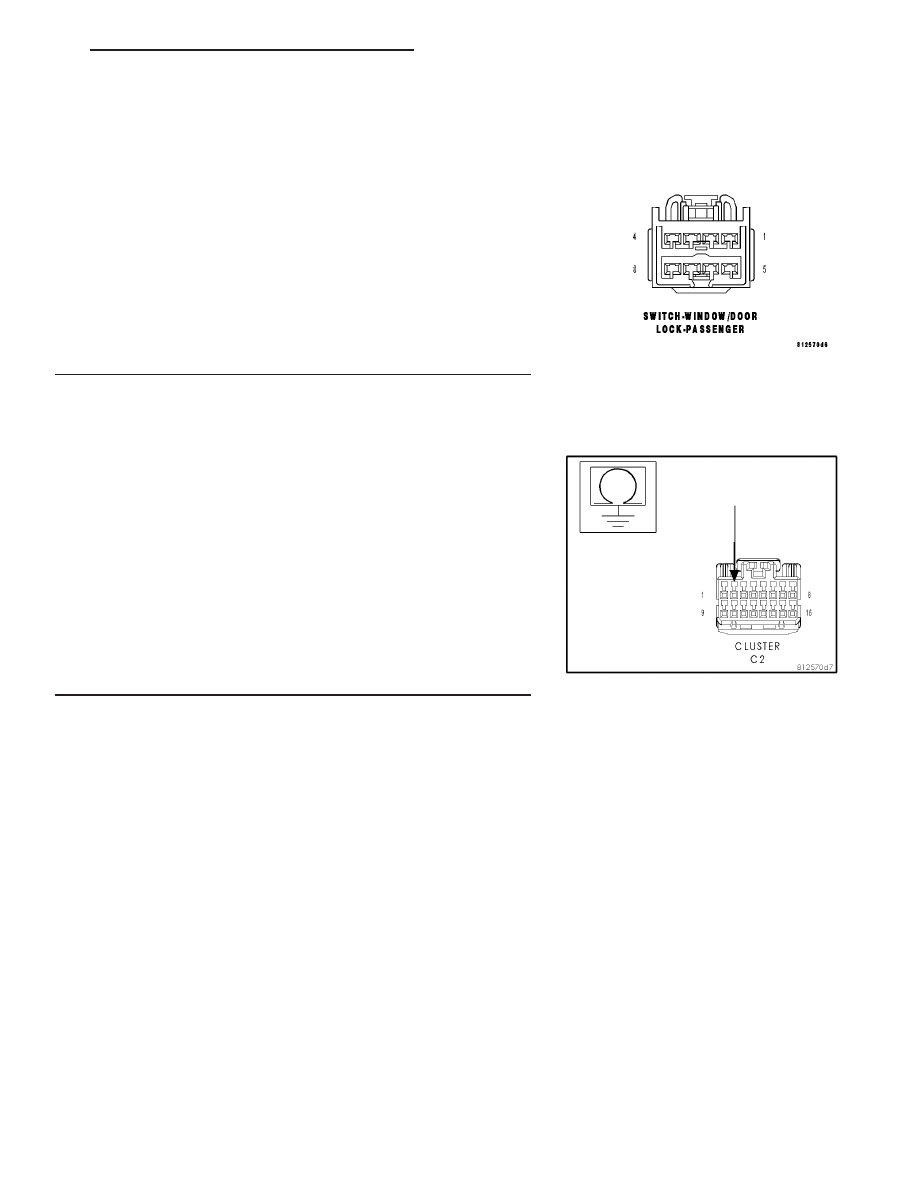

Disconnect the Passenger Window/Door Lock Switch connector.

With the scan tool, read DTC’s.

Does the scan tool display PASSENGER DOOR LOCK/UNLOCK
SWITCH INPUT STUCK LOCK?

No

>> Replace the Passenger Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

3.

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT
PARTIAL SHORT TO GROUND

Disconnect the Cluster C2 connector.

Measure the resistance between ground and the (G160) Passenger
Door Lock Switch Mux circuit.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Instrument Cluster.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 19

B1808–PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK – CLUSTER — (CONTINUED)

8N - 20

POWER LOCKS - ELECTRICAL DIAGNOSTICS

HB

B1809–PASSENGER DOOR LOCK/UNLOCK SWITCH INPUT STUCK LOCK— CLUSTER
