B1643-REAR LEFT TURN CONTROL CIRCUIT LOW (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the FCM connector.

Disconnect the PDM connector.

Measure the resistance between ground and the (L63) Left Turn Signal Control circuit in the PDM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Module Power Distribution Center in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 31

B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH

8L - 32

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

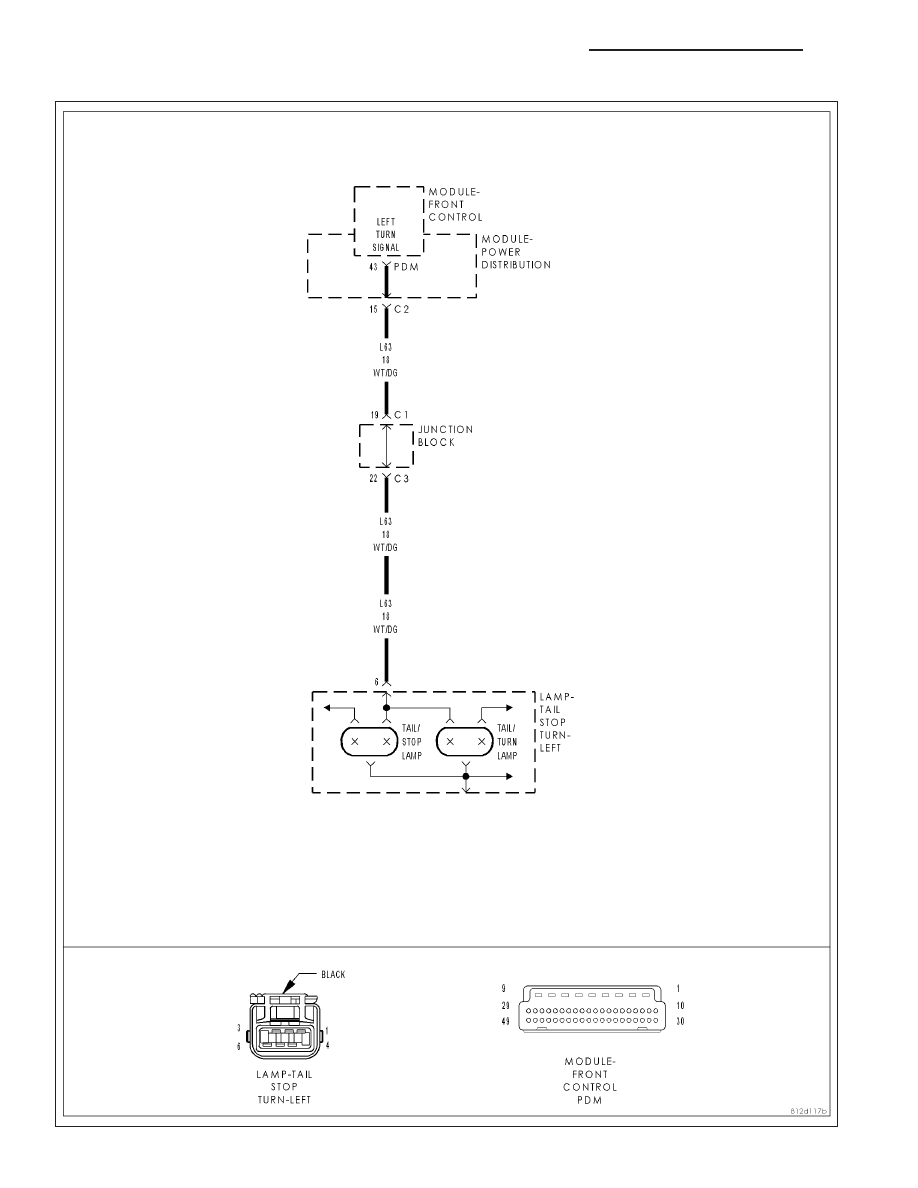

For the Exterior Lighting System circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects a short to battery on the Control circuit.

Possible Causes

(L63) TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all FCM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

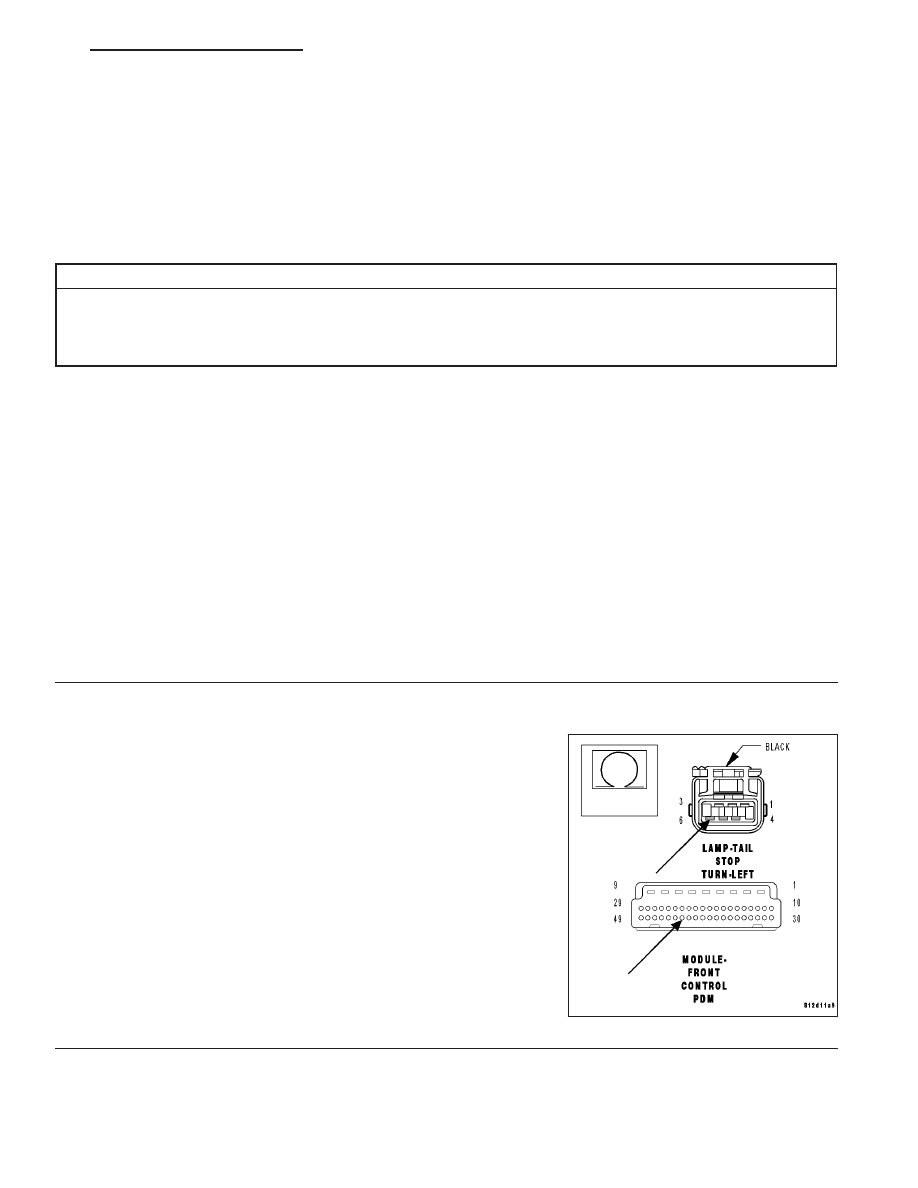

L63 LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the PDM connector from the FCM.

Measure the resistance of the (L63) Left Rear Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

No

>> Repair the (L63) Turn Signal Control circuit.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 33

B1644-REAR LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the Front Control Module from the PDM 49 way connector.

Measure the voltage between (L63) Left Rear Turn Signal Control circuit and ground.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1.
