B163F-FRONT RIGHT TURN CONTROL CIRCUIT LOW

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 23

B163F-FRONT RIGHT TURN CONTROL CIRCUIT LOW (CONTINUED)

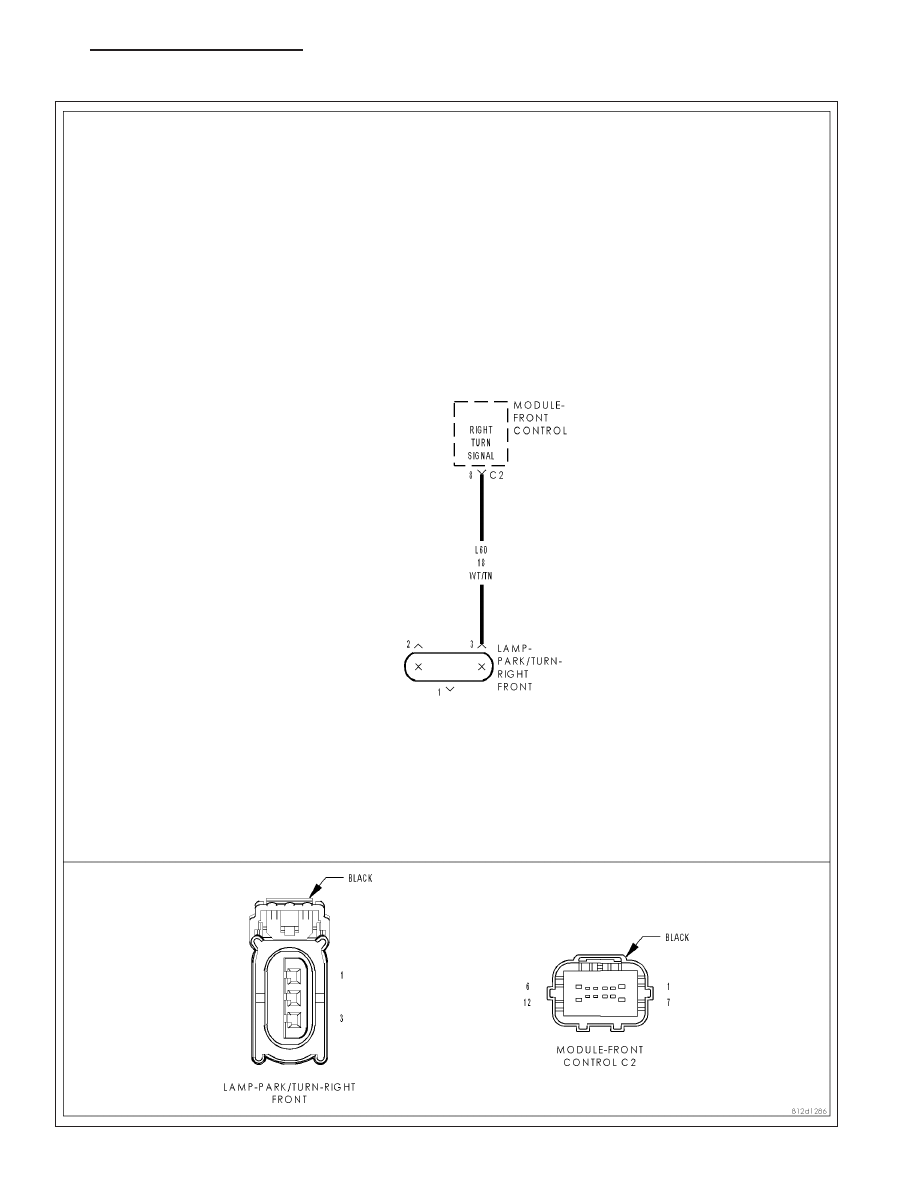

For the Exterior Lighting circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Set Condition:

Possible Causes

(L60) FRONT RIGHT TURN SIGNAL CONTROL CIRCUIT

FRONT CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all FCM DTC’s.

Turn the Right Turn Signals on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B163F-FRONT RIGHT TURN CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1.

2.

L60 FRONT RIGHT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

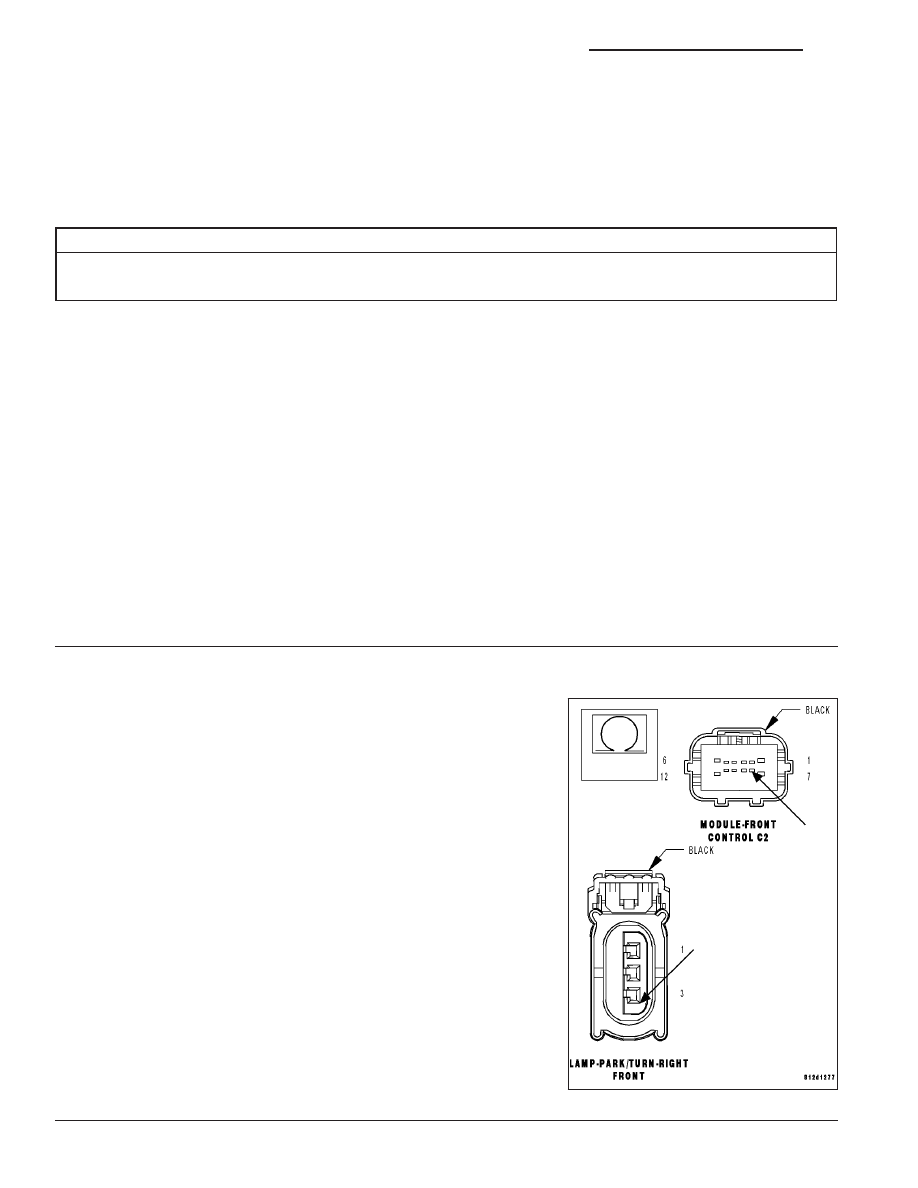

Disconnect the FCM C2 harness connector.

Measure the resistance between ground and the (L60) Front Turn Sig-
nal Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (L60) Front Right Turn Signal Control circuit for

a short to ground.

Perform the BODY VERIFICATION TEST - VER 1.

8L - 24

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B163F-FRONT RIGHT TURN CONTROL CIRCUIT LOW (CONTINUED)

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the FCM connector.

Measure the resistance between ground and the (L60) Front Right Turn Signal Control circuit in the FCM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 25

B1640-FRONT RIGHT TURN CONTROL CIRCUIT HIGH

8L - 26

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB
