Dodge Durango (HB). Manual - part 325

B163B-FRONT LEFT TURN CONTROL CIRCUIT LOW (CONTINUED)

2.

L61 FRONT LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance between ground and the (L61) Front Left Turn
Signal Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (L61) Front Left Turn Signal Control circuit for a

short to ground.

Perform the BODY VERIFICATION TEST - VER 1.

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance between ground and the (L61) Front Left Turn Signal Control circuit in the FCM.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Distribution Center in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 19

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH

8L - 20

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

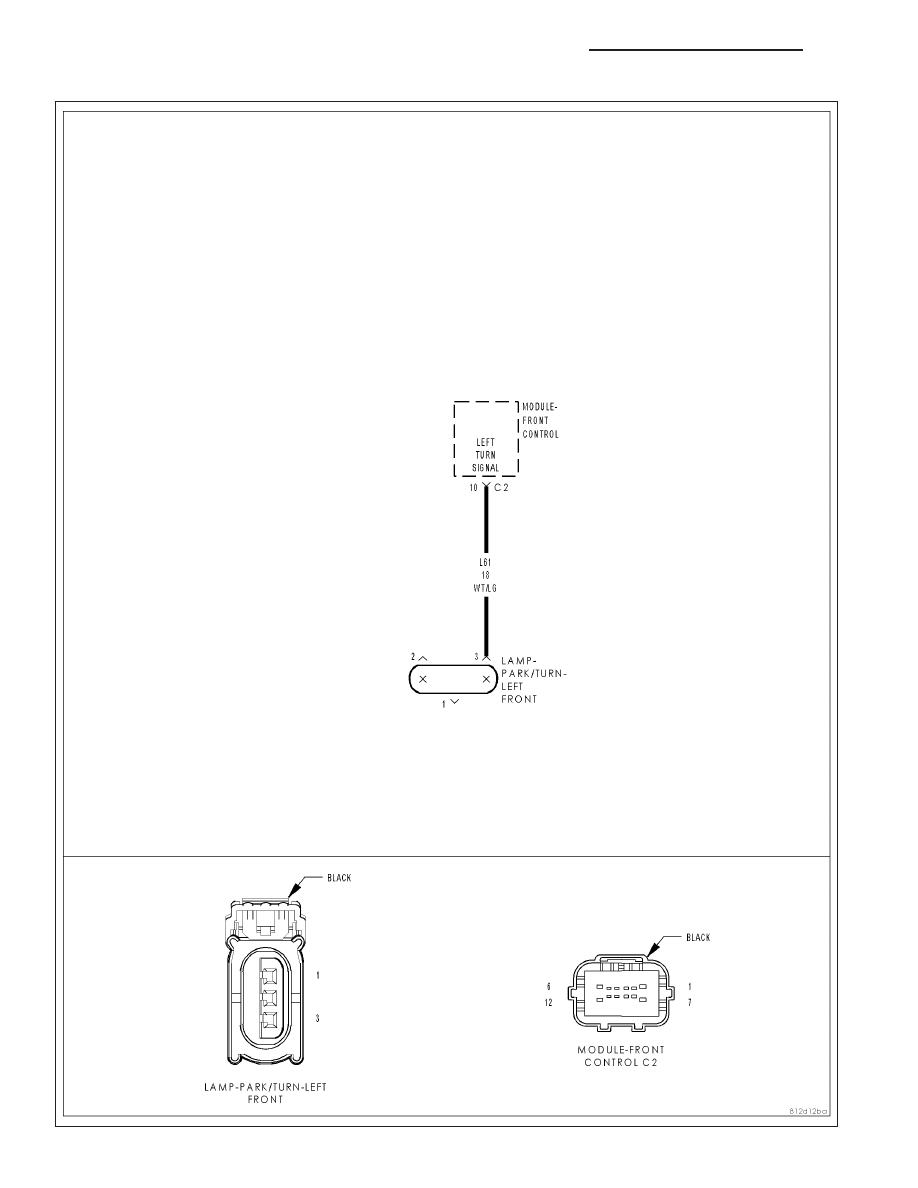

For the Exterior Lighting circuit diagram (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR - SCHEMAT-
ICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects a short to battery on the Control circuit.

Possible Causes

(L61) TURN SIGNAL CONTROL CIRCUIT

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all FCM DTC’s

Turn the Left Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

HB

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 21

B163C-FRONT LEFT TURN CONTROL CIRCUIT HIGH (CONTINUED)

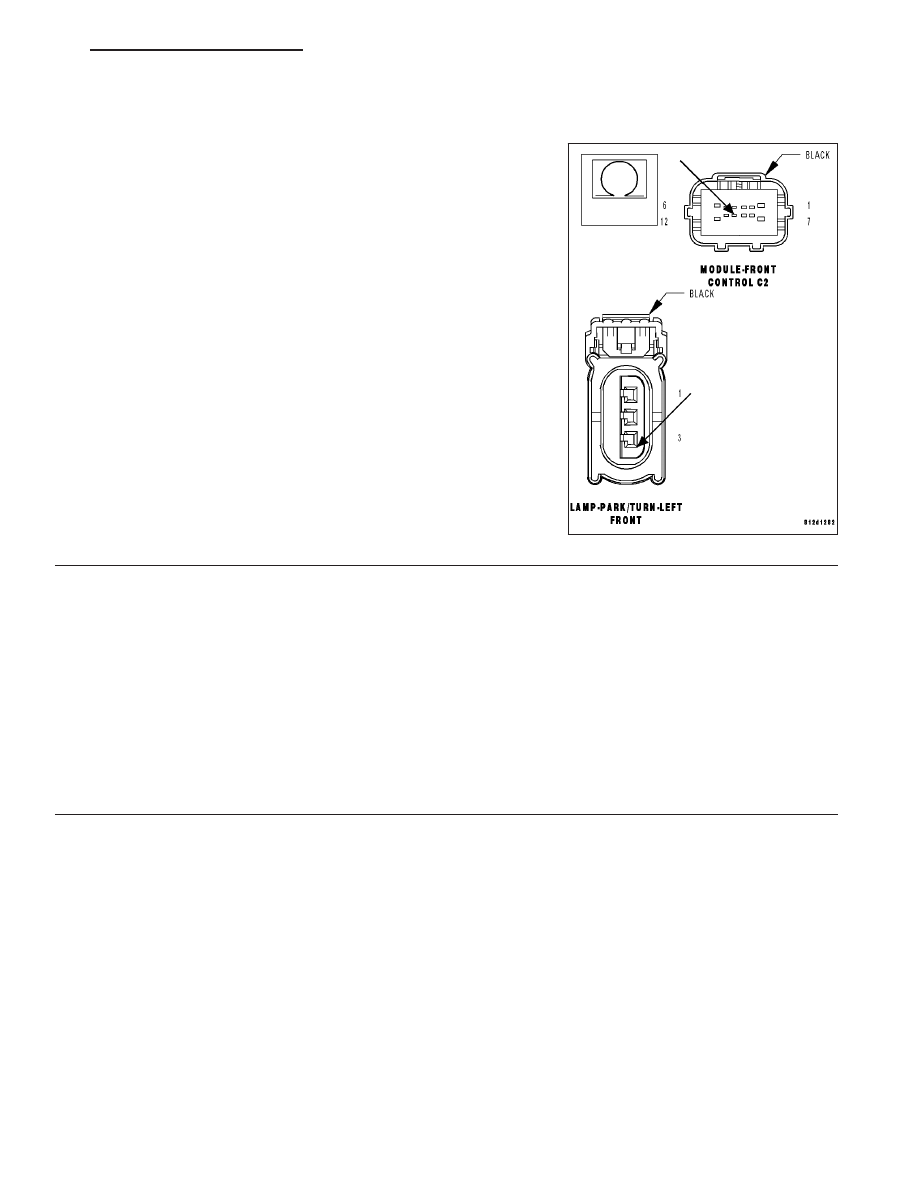

2.

L61 LEFT TURN SIGNAL CONTROL CIRCUIT

Turn the ignition off.

Disconnect the FCM C2 connector.

Measure the resistance of the (L61) Front Left Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

No

>> Repair the (L61) Turn Signal Control circuit.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go To 3

3.

FRONT CONTROL MODULE

Turn the ignition off.

Disconnect the Front Control Module from the PDC 49-way connector.

Measure the voltage between (L61) Front Left Turn Signal Control circuit and ground.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Control Module in accordance with the service information.

Perform BODY VERIFICATION TEST - VER 1.

8L - 22

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

HB
