INSTRUMENT CLUSTER

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CLUSTER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1200-AIRBAG WARNING INDICATOR

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . 2

B1201-AIRBAG WARNING INDICATOR

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . . 3

B1613-PANEL ILLUMINATION CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . 4

B1615-PANEL ILLUMINATION CONTROL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . 7

B2107–IGNITION SWITCH SENSE INPUT

CIRCUIT/PERFORMANCE . . . . . . . . . . . . . . . 10

B2213–CABIN COMPARTMENT NODE/

CLUSTER INTERNAL . . . . . . . . . . . . . . . . . . . 20

B222C-VEHICLE CONFIGURATION NOT

PROGRAMMED . . . . . . . . . . . . . . . . . . . . . . . 21

P0930-BTSI CONTROL CIRCUIT LOW

. . . . . . 23

P0931-BTSI CONTROL CIRCUIT HIGH

. . . . . 26

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . 29

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 32

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . 32

U0156-LOST COMMUNICATION WITH EOM

. 32

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . 32

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . 32

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . 32

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 33

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

HB

INSTRUMENT CLUSTER

8J - 1

B1200-AIRBAG WARNING INDICATOR CIRCUIT LOW

For a complete wiring diagram Refer to section 8W.

•

When Monitored:
With the ignition on and when requested to turn on by the Occupant Restraint Controller (ORC).

•

Set Condition:
The Instrument Cluster software detects the voltage across the Airbag Lamp is below 0.3 volts when ON.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK THE INSTRUMENT CLUSTER FOR DTC B1200-AIRBAG WARNING INDICATOR CIRCUIT LOW

NOTE: The Instrument Cluster performs internal tests on the Airbag Lamp during each ignition cycle.

With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, then turn the ignition on.

Wait for the Instrument Cluster to perform the bulb check.

With the scan tool, read DTCs.

Did the DTC B1200-AIRBAG WARNING INDICATOR CIRCUIT LOW reset?

Yes

>> Replace and program the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

8J - 2

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

HB

B1201-AIRBAG WARNING INDICATOR CIRCUIT HIGH

For a complete wiring diagram Refer to section 8W.

•

When Monitored:
With the ignition on and when requested to turn on by the Occupant Restraint Controller (ORC).

•

Set Condition:
The Instrument Cluster software detects the voltage across the Airbag Lamp is above 5.0 volts when ON.

Possible Causes

INSTRUMENT CLUSTER

Diagnostic Test

1.

CHECK THE INSTRUMENT CLUSTER FOR DTC B1201-AIRBAG WARNING INDICATOR CIRCUIT HIGH

NOTE: The Instrument Cluster performs internal tests on the Airbag Lamp during each ignition cycle.
With the scan tool, erase DTCs.

Turn the ignition off, wait 10 seconds, then turn the ignition on.

Wait for the Instrument Cluster to perform the bulb check.

With the scan tool, read DTCs.

Did the DTC B1201-AIRBAG WARNING INDICATOR CIRCUIT HIGH reset?

Yes

>> Replace and program the Instrument Cluster in accordance with the Service Information.

Perform the BODY VERIFICATION TEST-VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Test complete.

HB

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 3

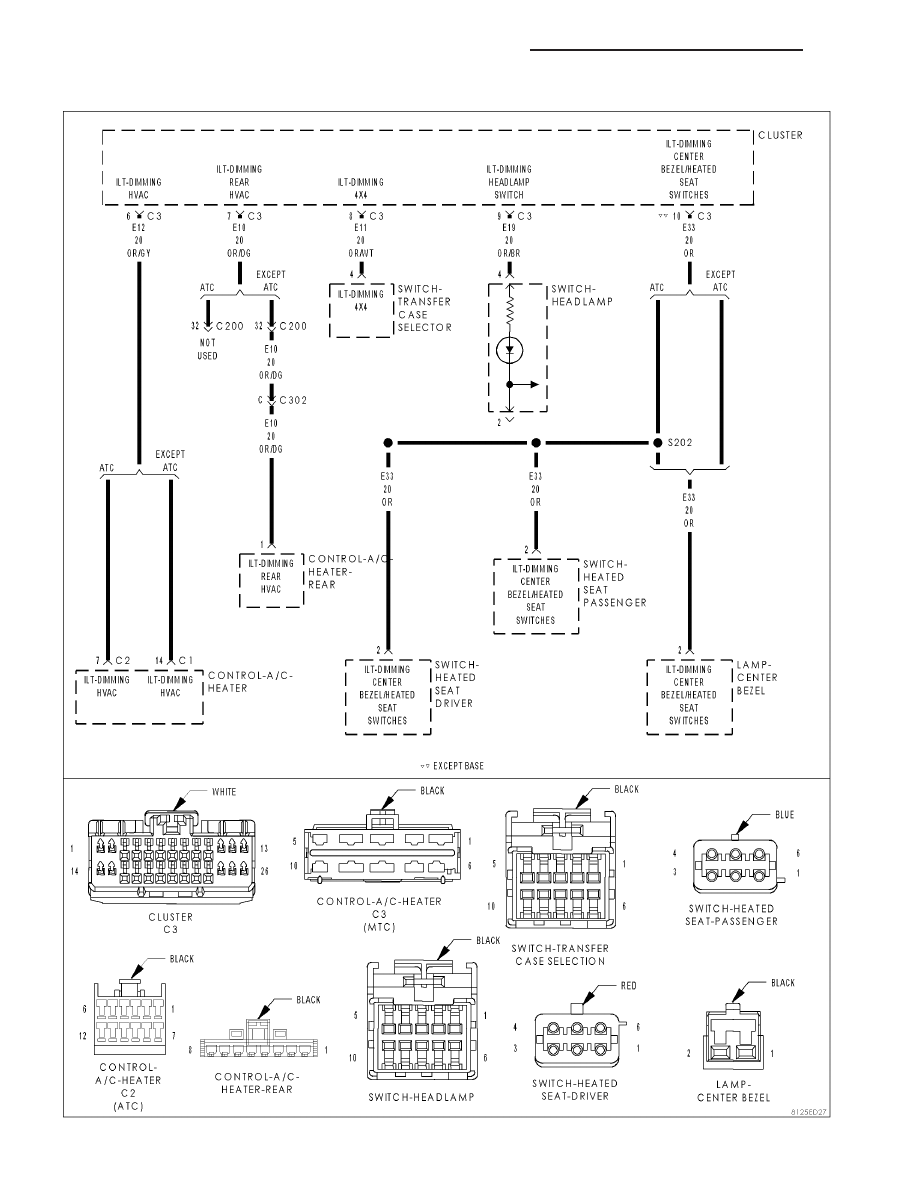

B1613-PANEL ILLUMINATION CONTROL CIRCUIT LOW

8J - 4

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

HB
