*HVAC SYSTEM TEST (MTC) (CONTINUED)

2.

A/C SYSTEM PERFORMANCE TEST

NOTE: The work area ambient temperature must be above 15.6°C (60°F) and the evaporator temperature
must be above 18.3°C (65°F) in order to test A/C system performance.

NOTE: Before actuating the Cooldown Test, verify that the mode setting is not in a defrost position and that
the A/C compressor is not running. If the compressor is running, turn the A/C off and allow the evaporator
to warm up before proceeding with the test.

NOTE: Running the Cooldown test will cause the A/C status indicator to flash.

NOTE: One or more status messages will display on the scan tool after running the Cooldown Test. These
messages will clear after paging back out of this test function. Therefore, it is important to note all mes-
sages before doing so.
Set the mode to the Panel position.

Verify that the front blower motor operates correctly in all speeds. Diagnose and repair all blower related faults
before proceeding with this test.

Set the front blower speed to high.

With the scan tool in HVAC, select System Tests and then select Cooldown test. Allow the test to run to completion.

Does the scan tool display a status message that indicates a fault has occurred?

Yes, Conditions Too Cold - Test Not Run

If running, turn the A/C compressor off. Verify that the work area ambient temperature is above 15.6°C
(60°F). If not, move the vehicle to a warmer work area. Verify that the evaporator temperature is above
18.3°C (65°F). If not, set the front blower to high speed and allow the blower to run for five minutes.
Then, rerun the Cooldown Test.

Yes, Blowers Not On High - Test Not Run

Set the front blower speed to high speed and then rerun the Cooldown Test.

Yes, No Results Stored/Test Not Complete

Verify that power is not interrupted while rerunning the Cooldown Test.

Yes, Refrigerant Temperature Sensor Error

Refer to B1079–CLIMATE CONTROL COOL DOWN TEST EXCESSIVE TIME (ATC & MTC) for the
diagnostic test procedure.

Yes, DTC Set During Routine - Test Not Passed

Refer to B1079–CLIMATE CONTROL COOL DOWN TEST EXCESSIVE TIME (ATC & MTC) for the
diagnostic test procedure.

No

>> As necessary, either Go To 3, 4, or 5, or Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 317

*HVAC SYSTEM TEST (MTC) (CONTINUED)

3.

MODE SWITCH, DOOR ACTUATOR CIRCUIT, & AUXILIARY COOLANT PUMP CIRCUIT TEST

NOTE: If at anytime a DTC becomes active during this test, proceed to the conclusion question.

NOTE: If multiple DTCs become active, diagnose those that relate to a short circuit first.
Set the front blower speed to low.

Set the Blend control to full cold.

Set the Mode control to Bi-Level/Recirc.

If equipped, set the Rear Fan switch on the Rear A/C Heater Control to off.

If equipped, set the Rear Blend switch on the Rear A/C Heater Control to full cold.

Monitor the scan tool for active HVAC DTCs while performing the following test steps.

Press the A/C mode switch on, wait 30 seconds, press it off, and then proceed to the next step.

Press the Rear Defrost mode switch on, wait 30 seconds, press it off, and then proceed to the next step.

Press and hold the Rear Washer mode switch for several seconds, release it, and then proceed to the next step.

Set the Blend control to full hot, wait 30 seconds and then set it to full cold.

Turn the Mode control to every door position. Leave it in each position for 30 seconds.

If equipped, set the Rear Blower control to Rear Control.

If equipped, set the Rear Fan switch on the Rear A/C Heater Control to high speed.

If equipped, slowly turn the Rear Blend switch on the Rear A/C Heater Control to full hot, wait 30 seconds and then
turn it back to full cold.

If equipped, turn the Rear Fan switch on the Rear A/C Heater Control to off.

If equipped with rear HVAC, with the scan tool, select the following: Actuators, Auxiliary Coolant Pump, Start, and
Constant On. Allow the pump to run for approximately one minute.

Does the scan tool display any active DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of

HVAC related symptoms.

No

>> As necessary, either Go To 4 or 5, or Perform BODY VERIFICATION TEST - VER 1.

4.

ACTUATOR DTC DETECTION TEST

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). If multiple DTCs are present, beginning with the common circuits, diag-

nose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Contents in this
Section for a complete list of all HVAC related symptoms.

No

>> As necessary, either Go To 5 or Perform BODY VERIFICATION TEST - VER 1.

5.

ACTUATOR CALIBRATION TEST

With the scan tool, select System Tests and then select Actuator Calibration Test. When the test is complete, select
View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> No problem found.

Perform BODY VERIFICATION TEST - VER 1.

24 - 318

HVAC - ELECTRICAL DIAGNOSTICS

HB

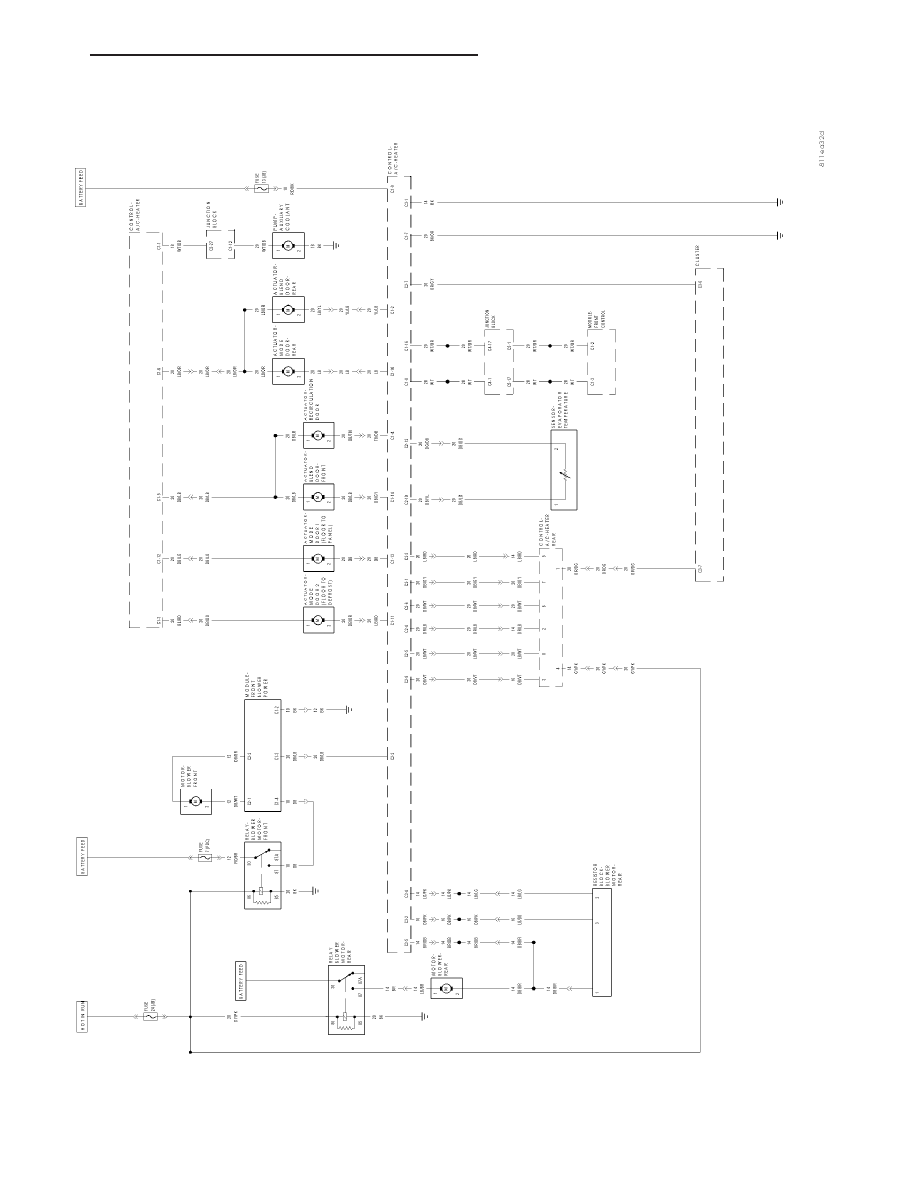

SCHEMATICS AND DIAGRAMS

AUT

OMA

TIC

TEMPERA

TURE

CONTROL

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 319

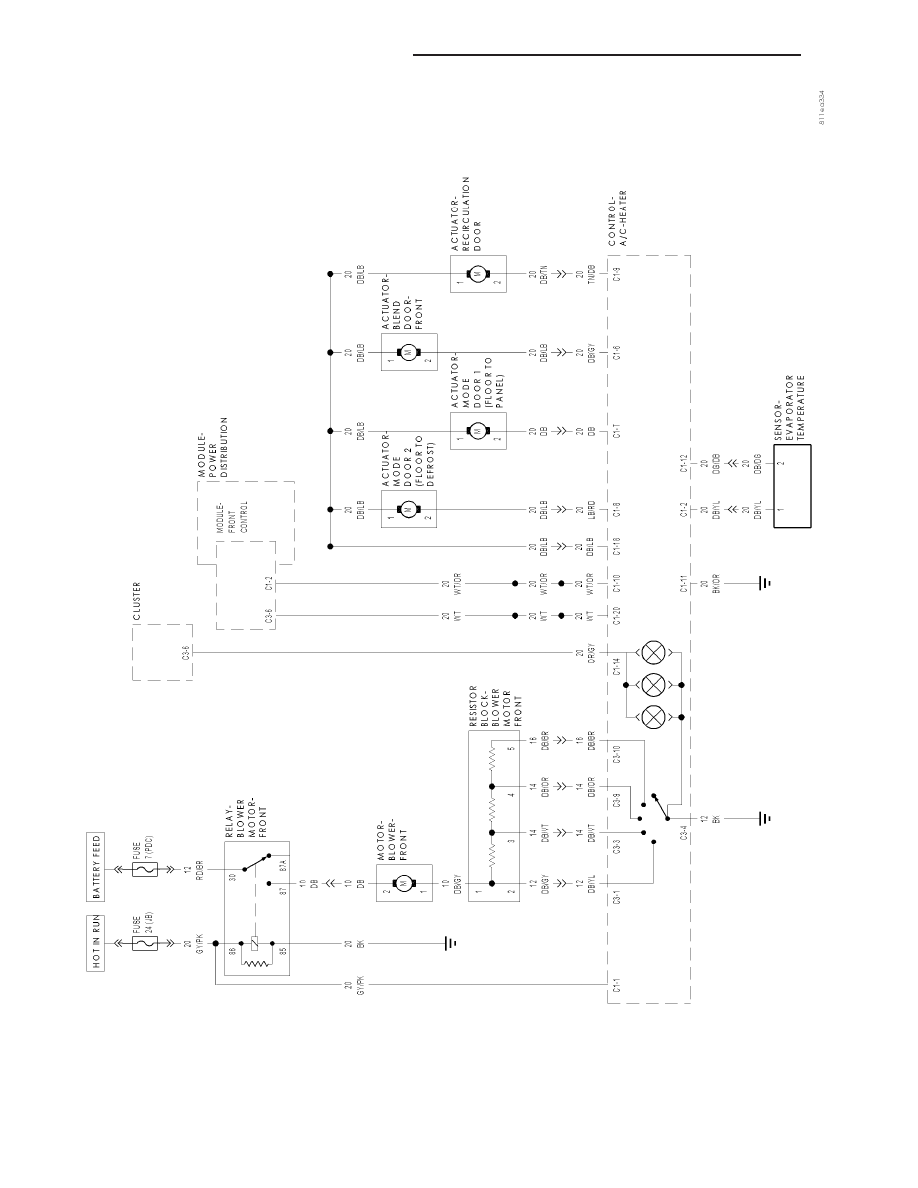

MANUAL

TEMP

CONTROL

WITHOUT

REAR

HV

AC

24 - 320

HVAC - ELECTRICAL DIAGNOSTICS

HB
