Dodge Durango (HB). Manual - part 1508

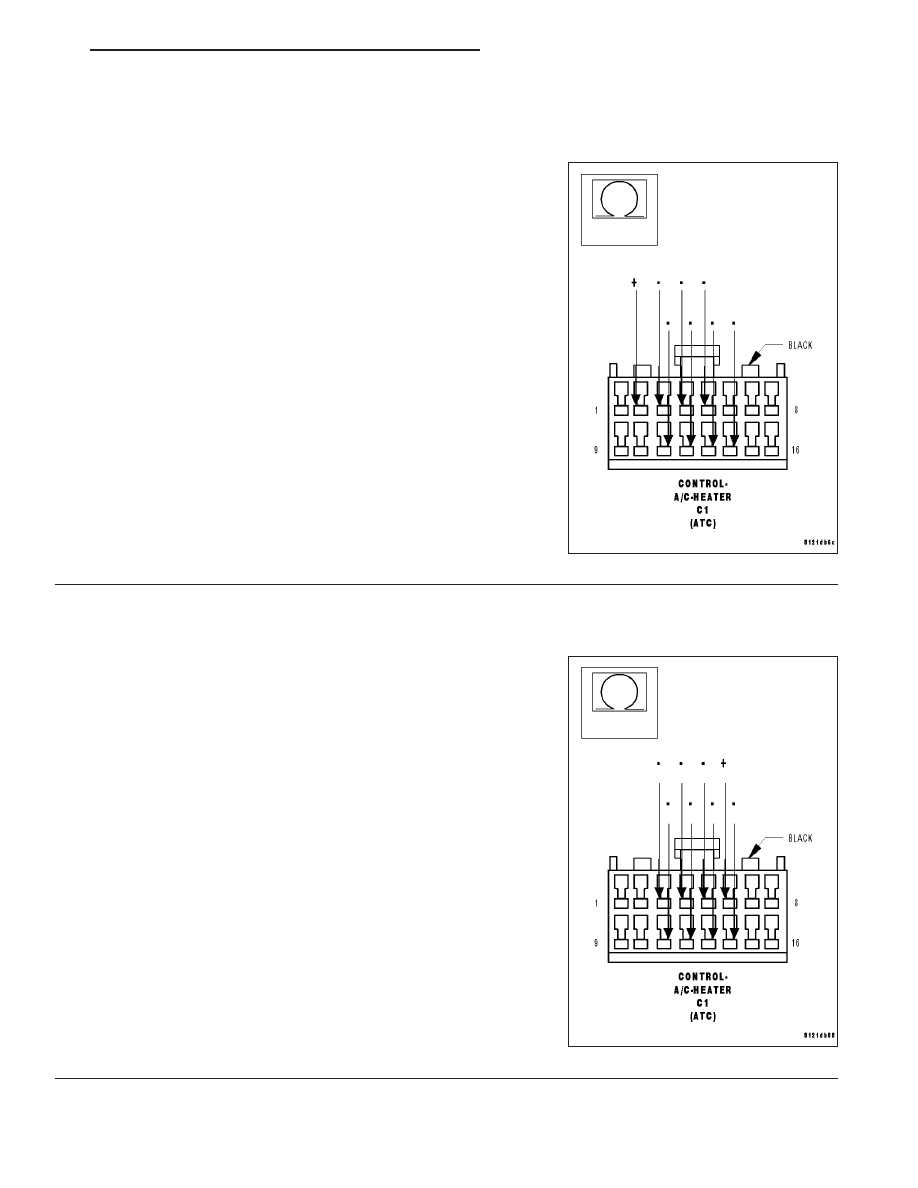

B1053–REAR BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

3.

CHECK (C54) REAR BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUIT(S)

Measure the resistance between the (C54) Rear Blend Door Driver cir-
cuit and the (C808) Common Door Driver 3 circuit, the (C32) Recircu-
lation Door Driver circuit, the (C34) Common Door Driver 1 circuit, the
(C801) Mode Door 2 Driver circuit, the (C807) Common Door Driver 2
circuit, the (C29) Mode Door 1 Driver circuit, and the (C61) Front
Blend Door Driver circuit in the A/C Heater Control C1 harness con-
nector.

Is the resistance below 10k ohms between any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK (C154) REAR COMMON DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUIT(S)

Measure the resistance between the (C154) Rear Common Door
Driver circuit and the (C808) Common Door Driver 3 circuit, the (C32)
Recirculation Door Driver circuit, the (C34) Common Door Driver 1 cir-
cuit, the (C801) Mode Door 2 Driver circuit, the (C807) Common Door
Driver 2 circuit, the (C29) Mode Door 1 Driver circuit, and the (C61)
Front Blend Door Driver circuit in the A/C Heater Control C1 harness
connector.

Is the resistance below 10k ohms between any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 225

B1053–REAR BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

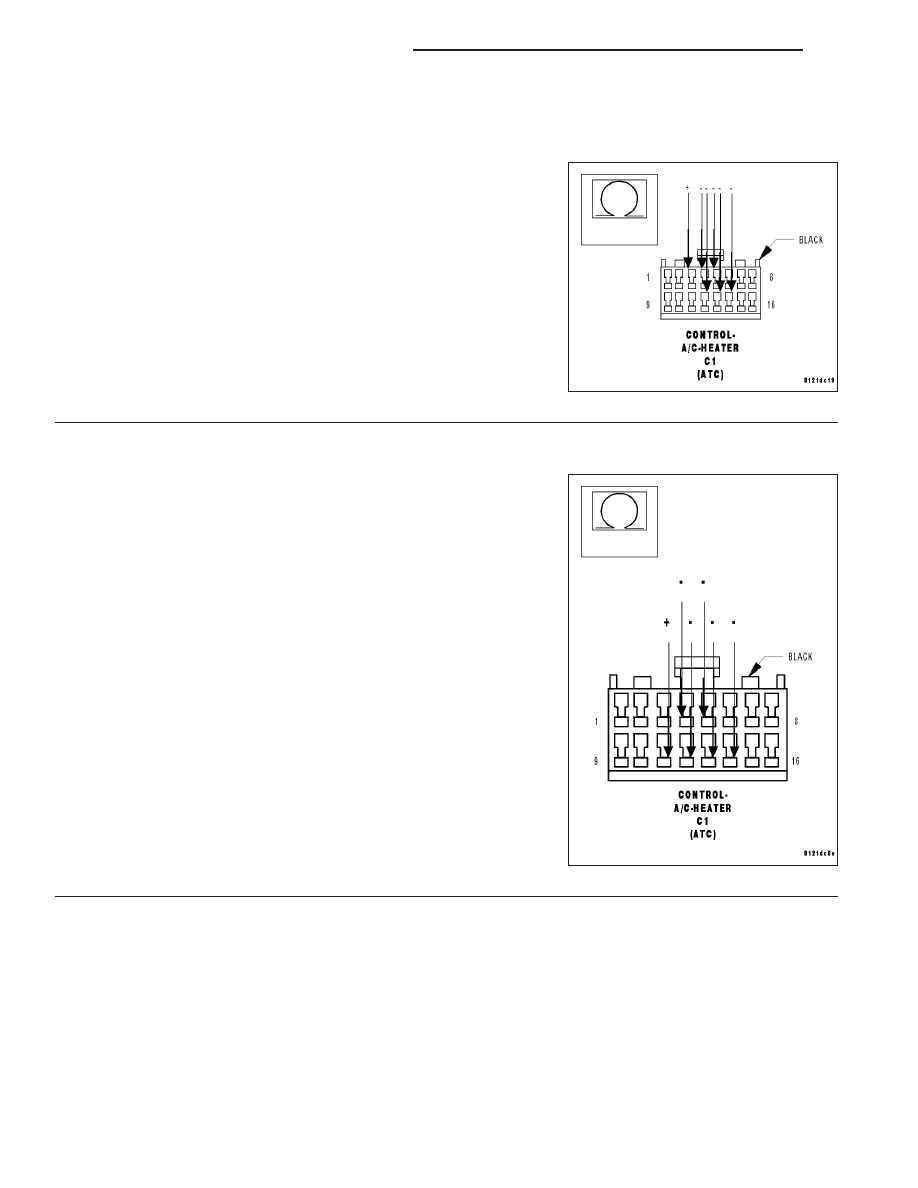

5.

CHECK (C808) COMMON DOOR DRIVER 3 CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUIT(S)

Measure the resistance between the (C808) Common Door Driver 3
circuit and the (C32) Recirculation Door Driver circuit, the (C34) Com-
mon Door Driver 1 circuit, the (C807) Common Door Driver 2 circuit,
the (C29) Mode Door 1 Driver circuit, and the (C61) Front Blend Door
Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUIT(S)

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C32) Recirculation Door Driver circuit, the (C34) Com-
mon Door Driver 1 circuit, the (C807) Common Door Driver 2 circuit,
the (C29) Mode Door 1 Driver circuit, and the (C61) Front Blend Door
Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short together.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 7

24 - 226

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1053–REAR BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

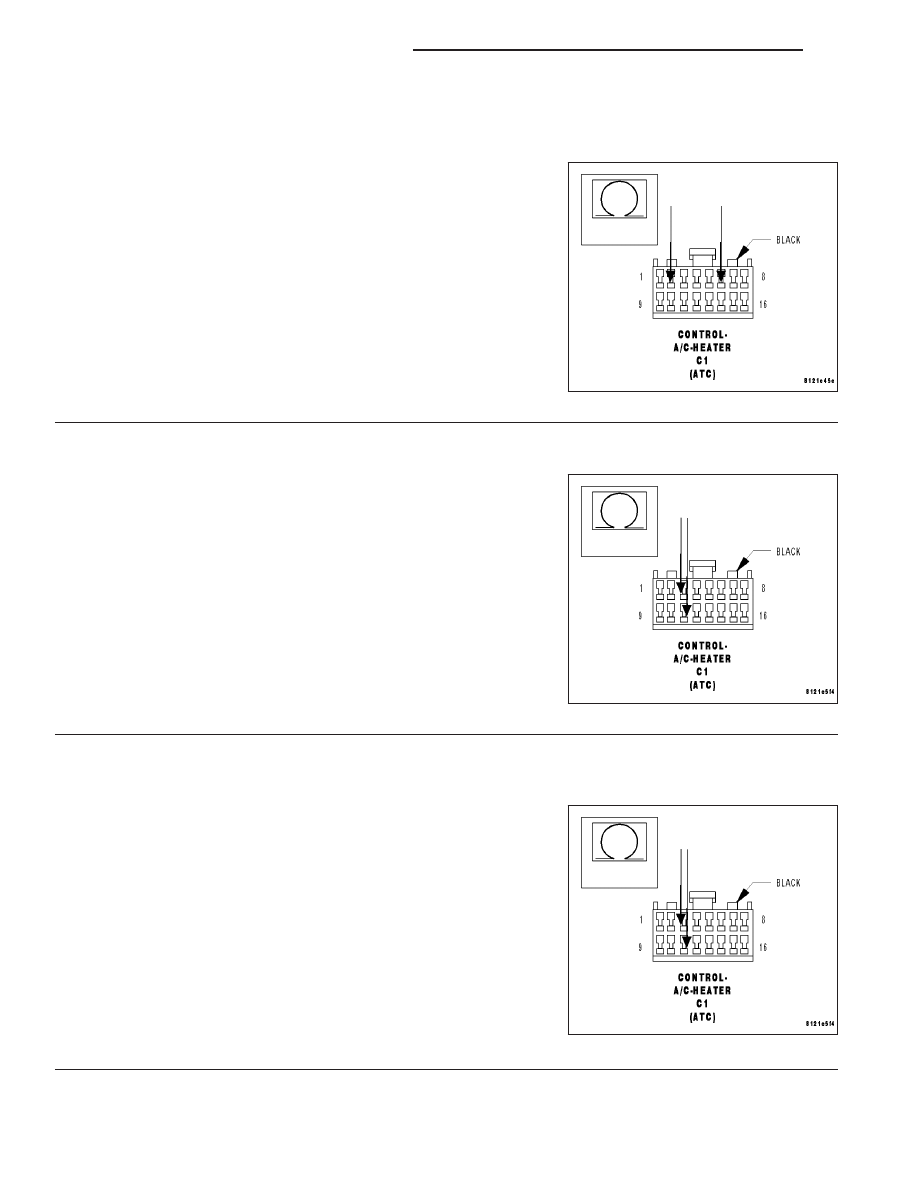

7.

CHECK REAR MODE DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C53) Rear Mode Door Driver cir-
cuit and the (C154) Rear Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 8

No

>> Go To 9

8.

CHECK (C53) REAR MODE DOOR DRIVER CIRCUIT FOR A SHORT TO (C154) REAR COMMON DOOR
DRIVER CIRCUIT

Disconnect the Rear Mode Door Actuator harness connector.

Measure the resistance between the (C53) Rear Mode Door Driver cir-
cuit and the (C154) Rear Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C53) Rear Mode Door Driver circuit for a short

to the (C154) Rear Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Rear Mode Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

9.

CHECK REAR BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C54) Rear Blend Door Driver cir-
cuit and the (C154) Rear Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 10

No

>> Go To 11

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 227

B1053–REAR BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

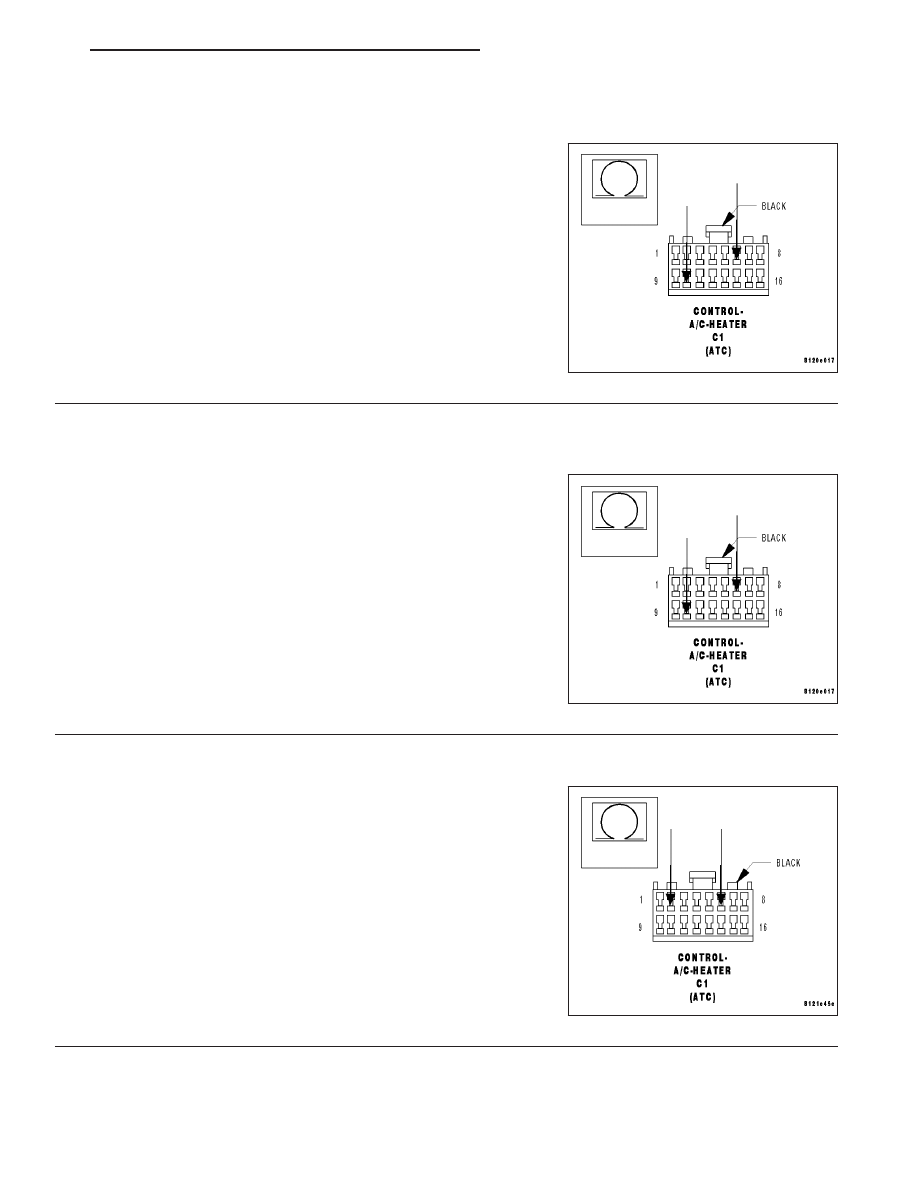

10.

CHECK (C54) REAR BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO (C154) REAR COMMON DOOR
DRIVER CIRCUIT

Disconnect the Rear Blend Door Actuator harness connector.

Measure the resistance between the (C54) Rear Blend Door Driver cir-
cuit and the (C154) Rear Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C54) Rear Blend Door Driver circuit for a short

to the (C154) Rear Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Rear Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

11.

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 12

No

>> Go To 13

12.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO (C808) COMMON DOOR DRIVER 3
CIRCUIT

Disconnect the Mode Door 2 (Floor to Defrost) Actuator harness con-
nector.

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C801) Mode Door 2 Driver circuit for a short to

the (C808) Common Door Driver 3 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 2 (Floor to Defrost) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

24 - 228

HVAC - ELECTRICAL DIAGNOSTICS

HB
