B1049–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT OPEN (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 209

B1049–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

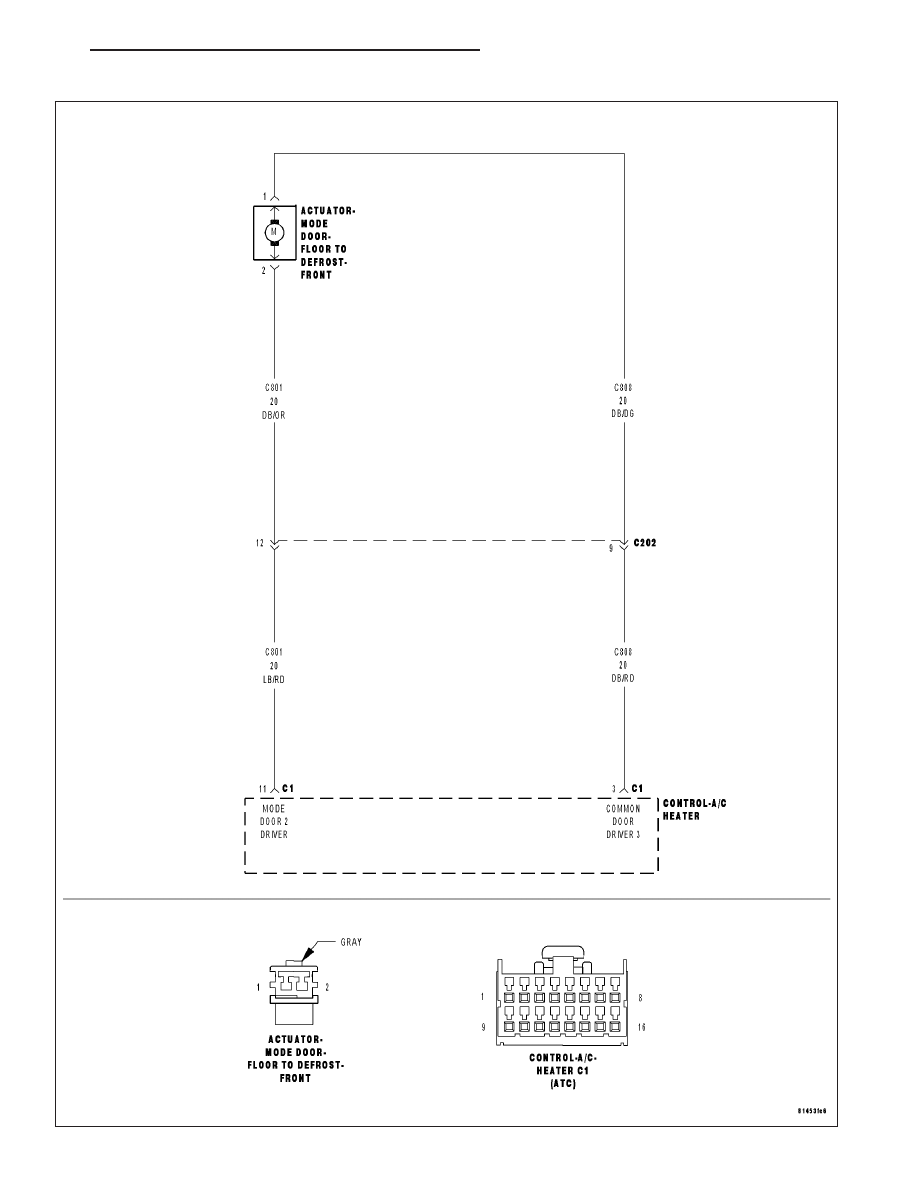

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Mode Door 2 (Floor to Defrost) Actuator’s electrical circuit is open. This DTC has a maturing time of 5
seconds and a de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay
in memory for 100 ignition cycles.

Possible Causes

(C801) MODE DOOR 2 DRIVER CIRCUIT OPEN

(C808) COMMON DOOR DRIVER 3 CIRCUIT OPEN

MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver
circuit and the (C808) Common Door Driver 3 circuit. The Mode Door 2 (Floor to Defrost) Actuator does not share
the (C808) Common Door Driver 3 circuit with any other actuator. However, the Mode Door 2 (Floor to Defrost)
Actuator, the Rear Mode Door Actuator, and the Rear Blend Door Actuator share a driver inside the A/C Heater
Control. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depending upon
the location of the open circuit and the direction the actuator is moving when the open is present.

NOTE: DTC B1049 must be active for the results of this test to be valid. Do not perform this test if DTC
B1049 is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). If present, diagnose and repair all Rear Blend and Rear Mode Door

Control Circuit/Performance DTCs first, then all other Control Circuit/Performance DTCs next. Refer to
the Table of Contents in this Section for a complete list of all HVAC related symptoms.

No

>> Go To 2

24 - 210

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1049–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

2.

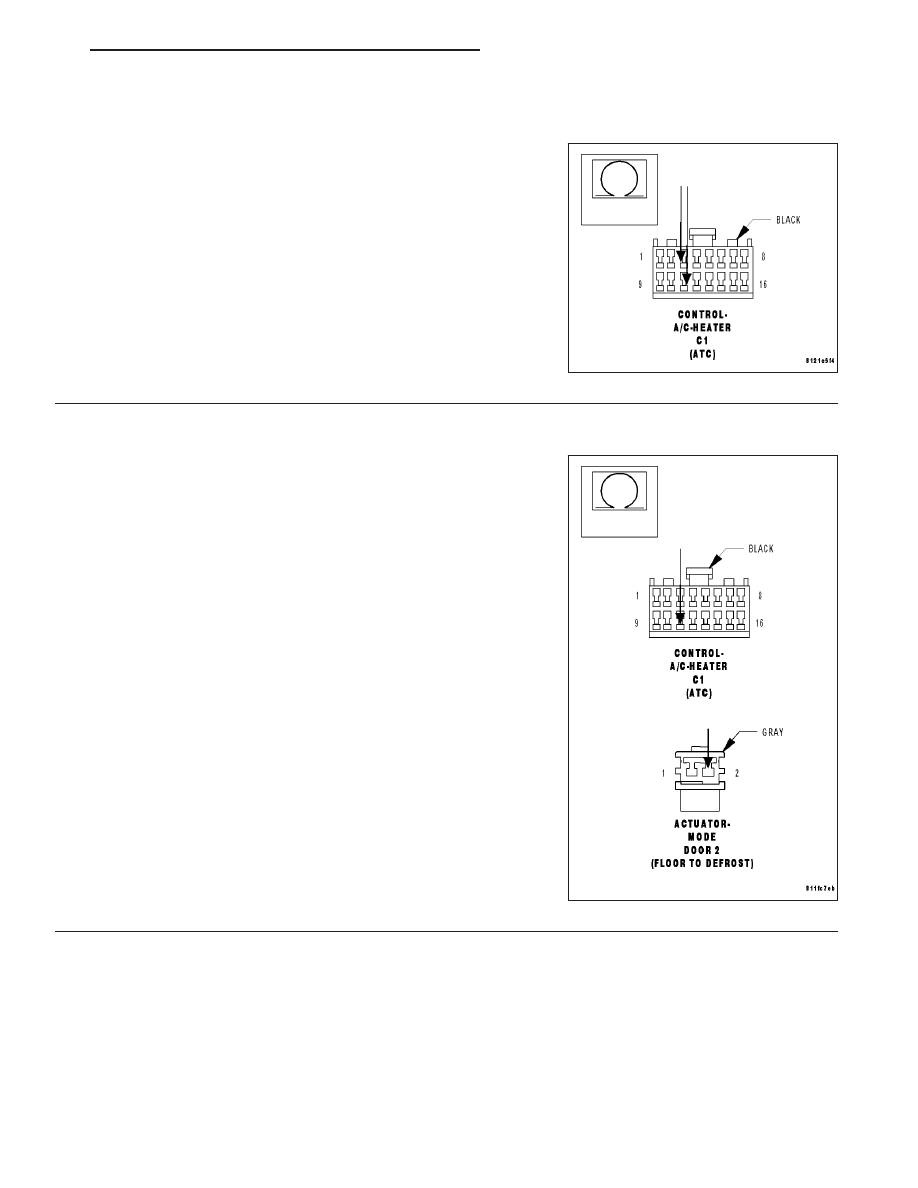

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance above 70 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR AN OPEN

Disconnect the Mode Door 2 (Floor to Defrost) Actuator harness con-
nector.

Measure the resistance of the (C801) Mode Door 2 Driver circuit
between the A/C Heater Control C1 harness connector and the Mode
Door 2 (Floor to Defrost) Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C801) Mode Door 2 Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 211

B1049–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

4.

CHECK (C808) COMMON DOOR DRIVER 3 CIRCUIT FOR AN OPEN

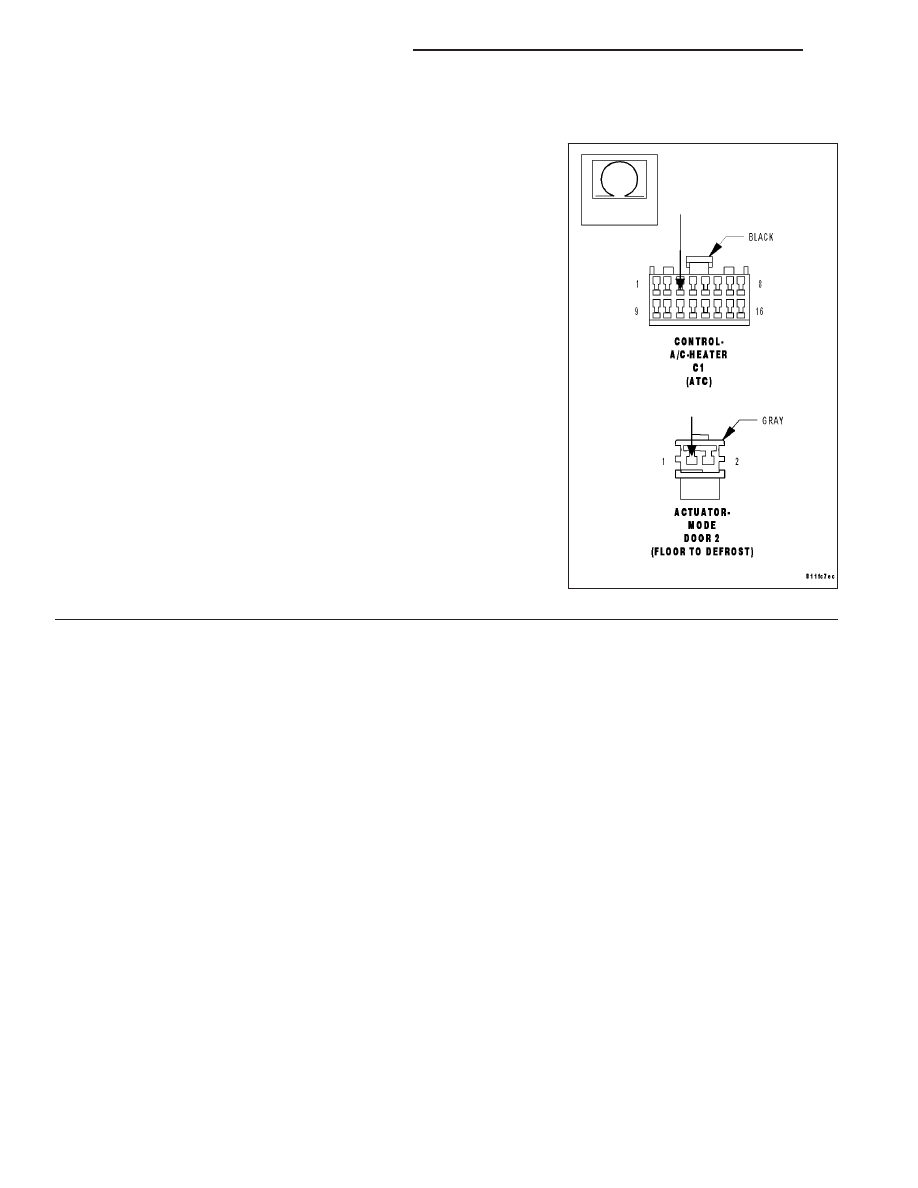

Measure the resistance of the (C808) Common Door Driver 3 circuit
between the A/C Heater Control C1 harness connector and the Mode
Door 2 (Floor to Defrost) Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Mode Door 2 (Floor to Defrost) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (C808) Common Door Driver 3 circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.
