B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

2.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

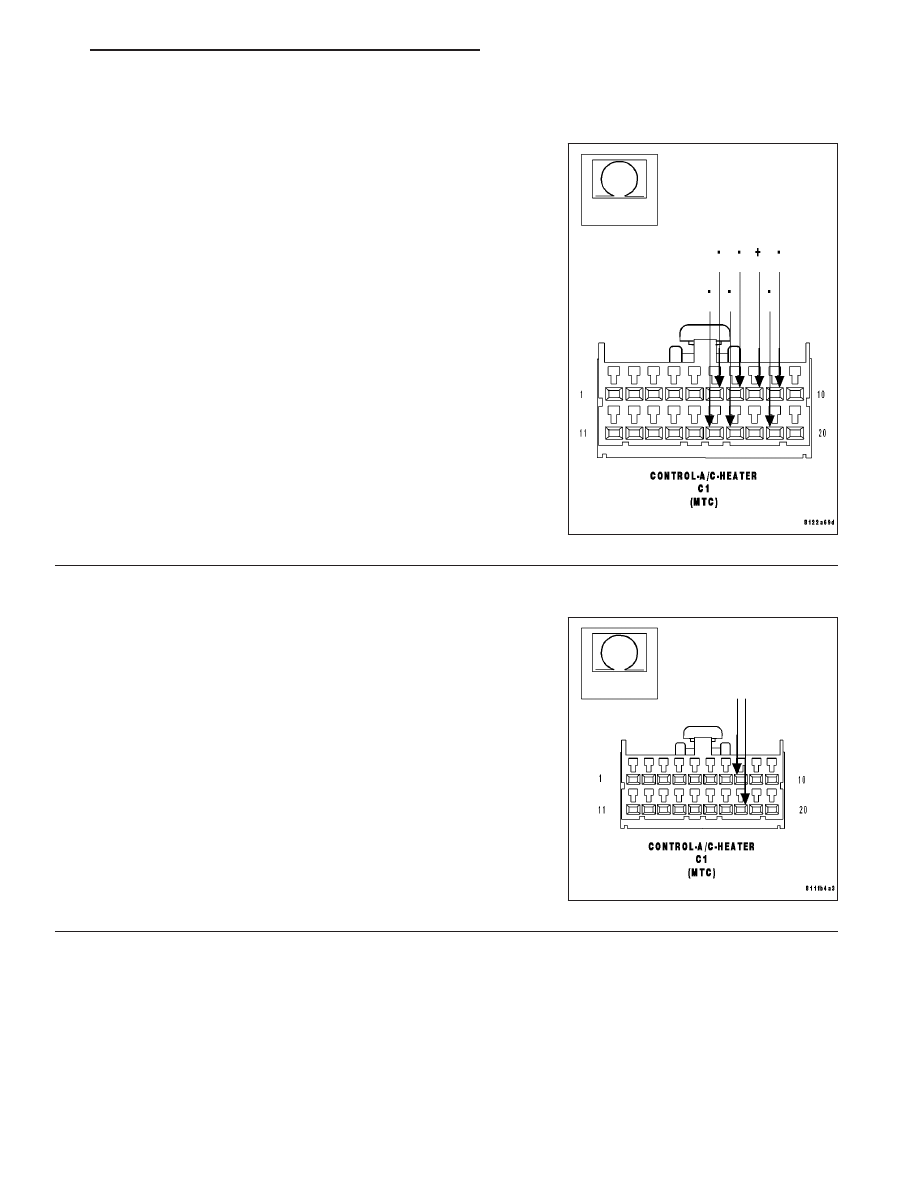

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C32) Recirculation Door Driver circuit, the (C29) Mode
Door 1 Driver circuit, the (C61) Front Blend Door Driver circuit, and, if
equipped, the (C53) Rear Mode Door Driver circuit, the (C154) Rear
Common Door Driver circuit, and the (C54) Rear Blend Door Driver
circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C801) Mode
Door 2 Driver circuit and any of the other door driver circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C801) Mode Door 2 Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

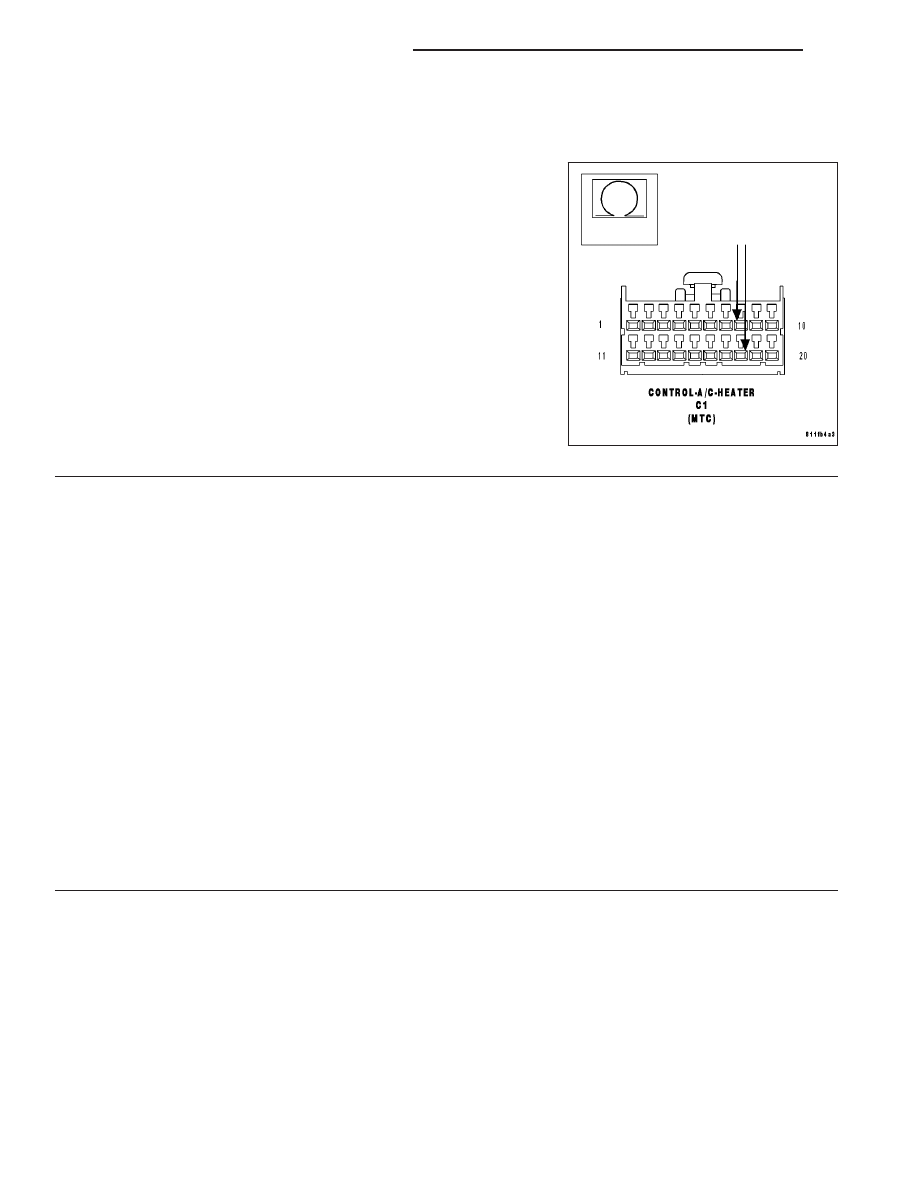

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C34) Front Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 201

B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

4.

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO (C34) FRONT COMMON DOOR
DRIVER CIRCUIT

Disconnect the Mode Door 2 (Floor to Defrost) Actuator harness con-
nector.

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C34) Front Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C801) Mode Door 2 Driver circuit for a short to

the (C34) Front Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 2 (Floor to Defrost) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool only display: B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 202

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1048–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT HIGH (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 203

B1048–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT HIGH (ATC) (CONTINUED)

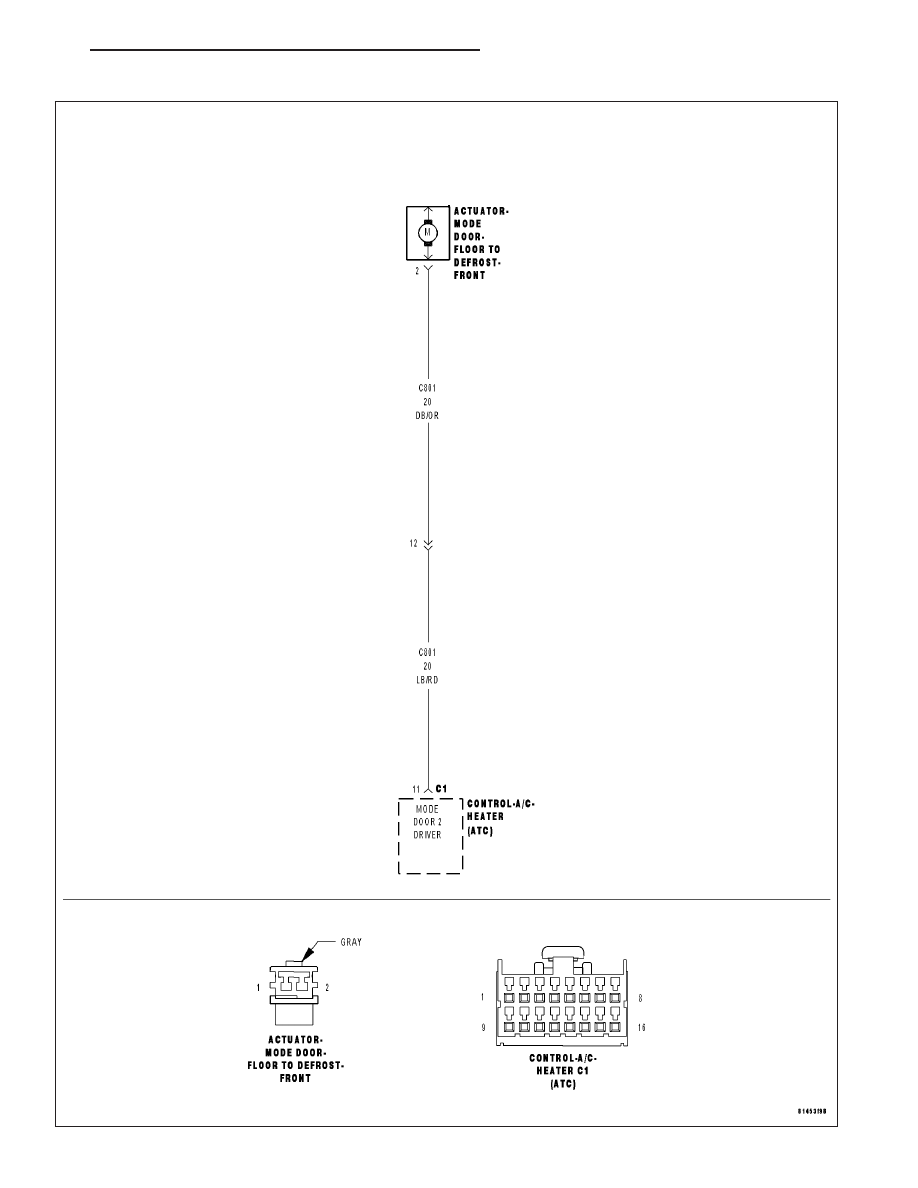

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
