B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

2.

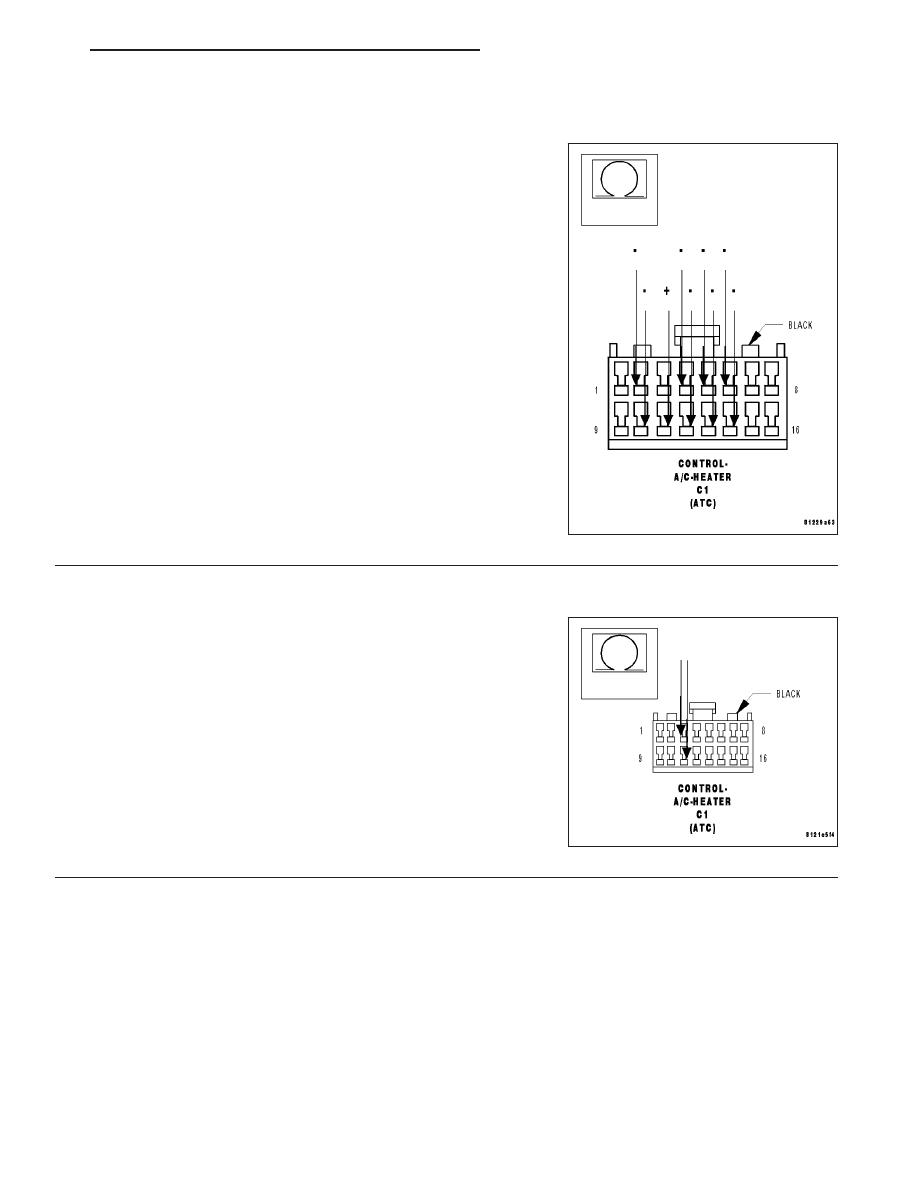

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C54) Rear Blend Door Driver circuit, the (C32) Recircu-
lation Door Driver circuit, the (C34) Common Door 1 Driver circuit, the
(C154) Rear Common Door Driver circuit, the (C53) Rear Mode Door
Driver circuit, the (C807) Common Door Driver 2 circuit, the (C29)
Mode Door 1 Driver circuit, and the (C61) Front Blend Door Driver cir-
cuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C801) Mode
Door 2 Driver circuit and any of the other door driver circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C801) Mode Door 2 Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 197

B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

4.

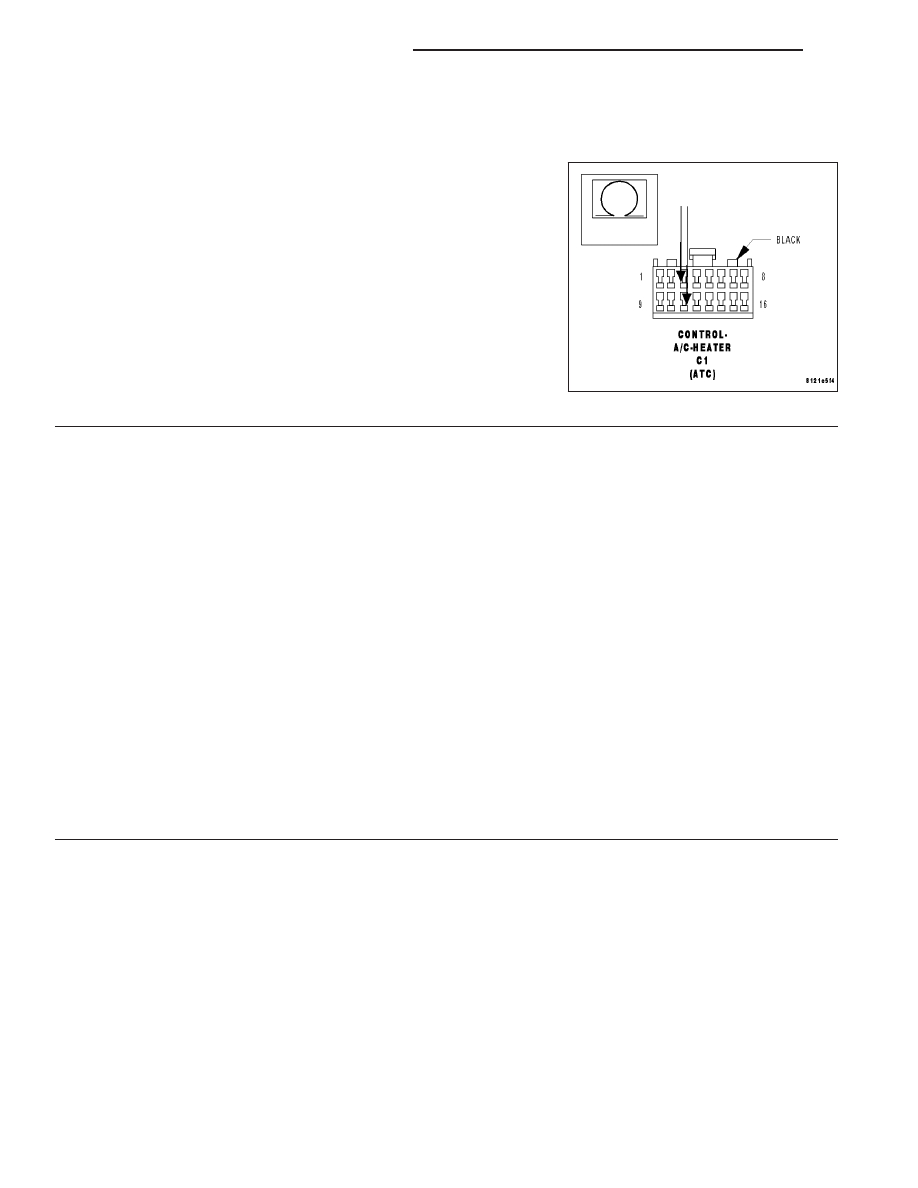

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO (C808) COMMON DOOR DRIVER 3
CIRCUIT

Disconnect the Mode Door 2 (Floor to Defrost) Actuator harness con-
nector.

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C808) Common Door Driver 3 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C801) Mode Door 2 Driver circuit for a short to

the (C808) Common Door Driver 3 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 2 (Floor to Defrost) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool only display: B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 198

HVAC - ELECTRICAL DIAGNOSTICS

HB

B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (MTC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 199

B1047–FLOOR/DEFROST MODE DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

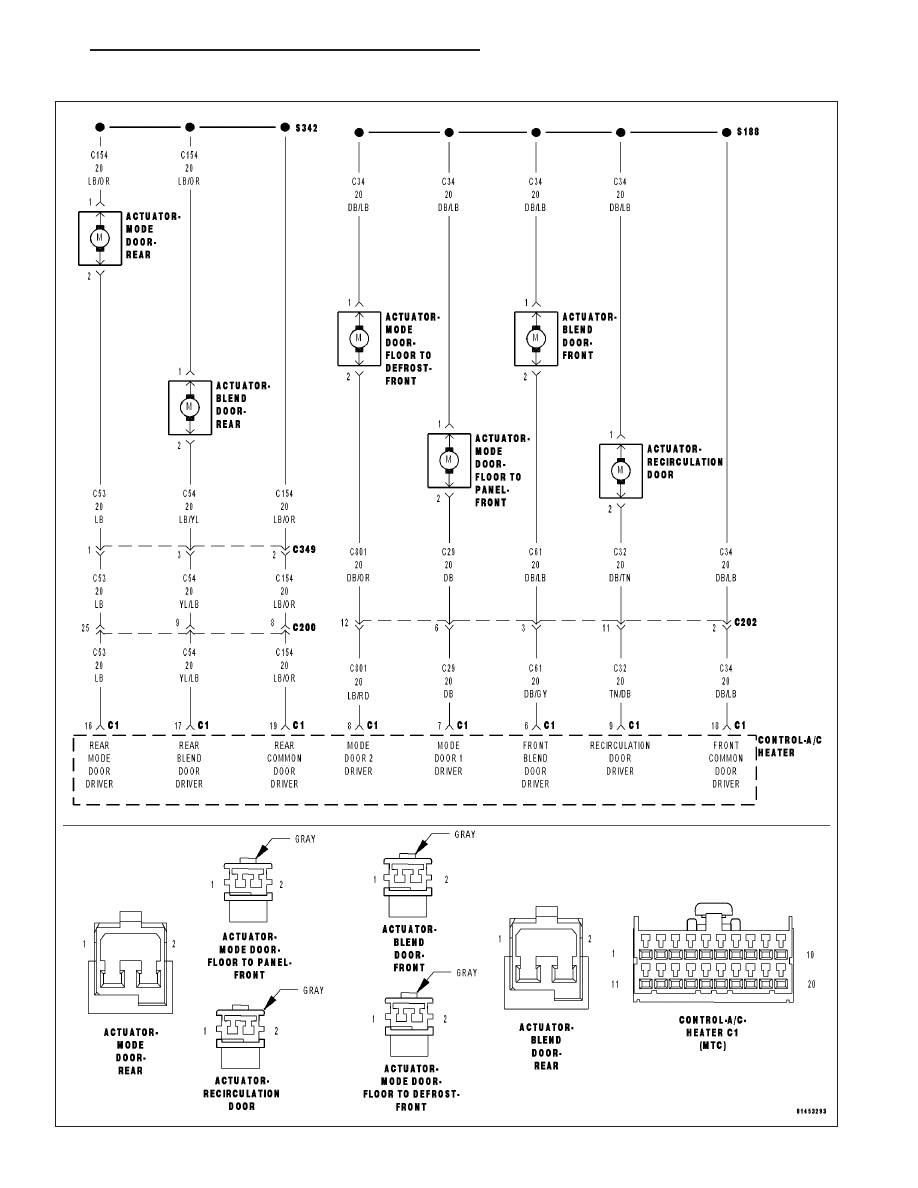

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C801) Mode Door 2 Driver circuit is shorted to ground.

Possible Causes

(C801) MODE DOOR 2 DRIVER CIRCUIT SHORTED TO GROUND

(C801) MODE DOOR 2 DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver
circuit and the (C34) Front Common Door Driver circuit. All of the front door actuators share the (C34) Front Com-
mon Door Driver circuit. Inside the A/C Heater Control, each door actuator has its own unique driver, but all share
a single common door driver circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple
actuators depending upon the type of short, its location, and the direction the actuator is moving when the short is
present.

Diagnostic Test

1.

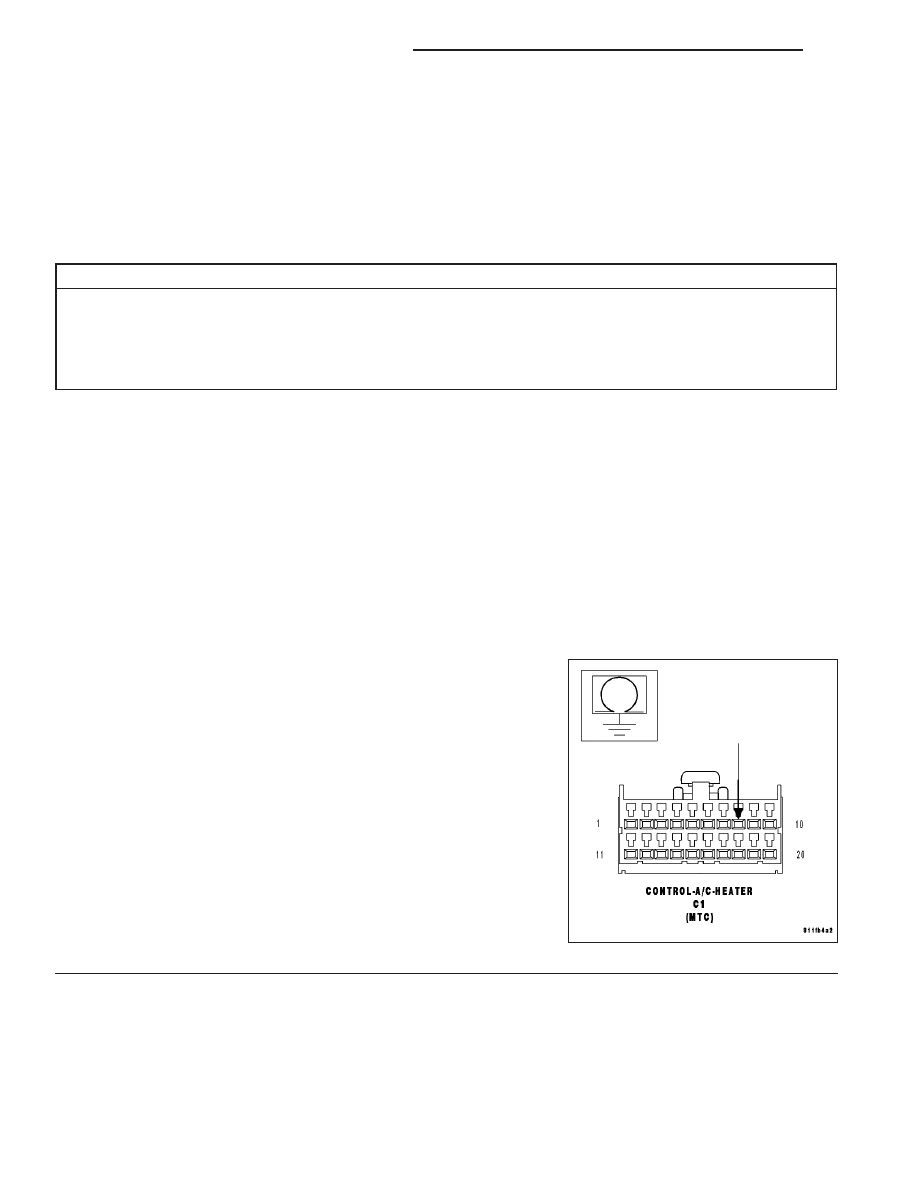

CHECK (C801) MODE DOOR 2 DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C801) Mode Door 2 Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C801) Mode Door 2 Driver circuit for a short to

ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2

24 - 200

HVAC - ELECTRICAL DIAGNOSTICS
