B104D–BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

2.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUITS

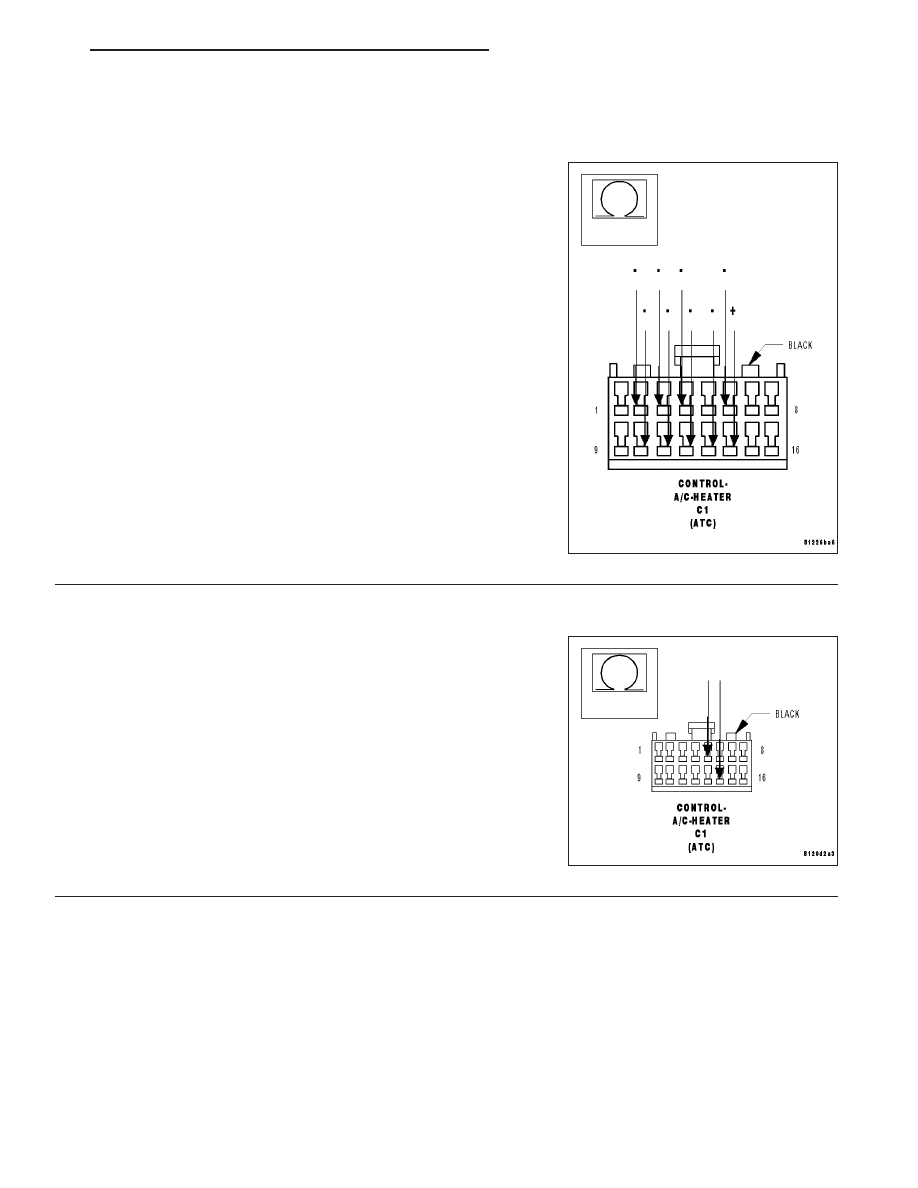

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C54) Rear Blend Door Driver circuit, the (C808) Com-
mon Door Driver 3 circuit, the (C32) Recirculation Door Driver circuit,
the (C154) Rear Common Door Driver circuit, the (C53) Rear Mode
Door Driver circuit, the (C801) Mode Door 2 Driver circuit, the (C807)
Common Door Driver 2 circuit, and the (C29) Mode Door 1 Driver cir-
cuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C61) Front
Blend Door Driver circuit and any of the other door driver cir-
cuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C61) Front Blend Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 69

B104D–BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

4.

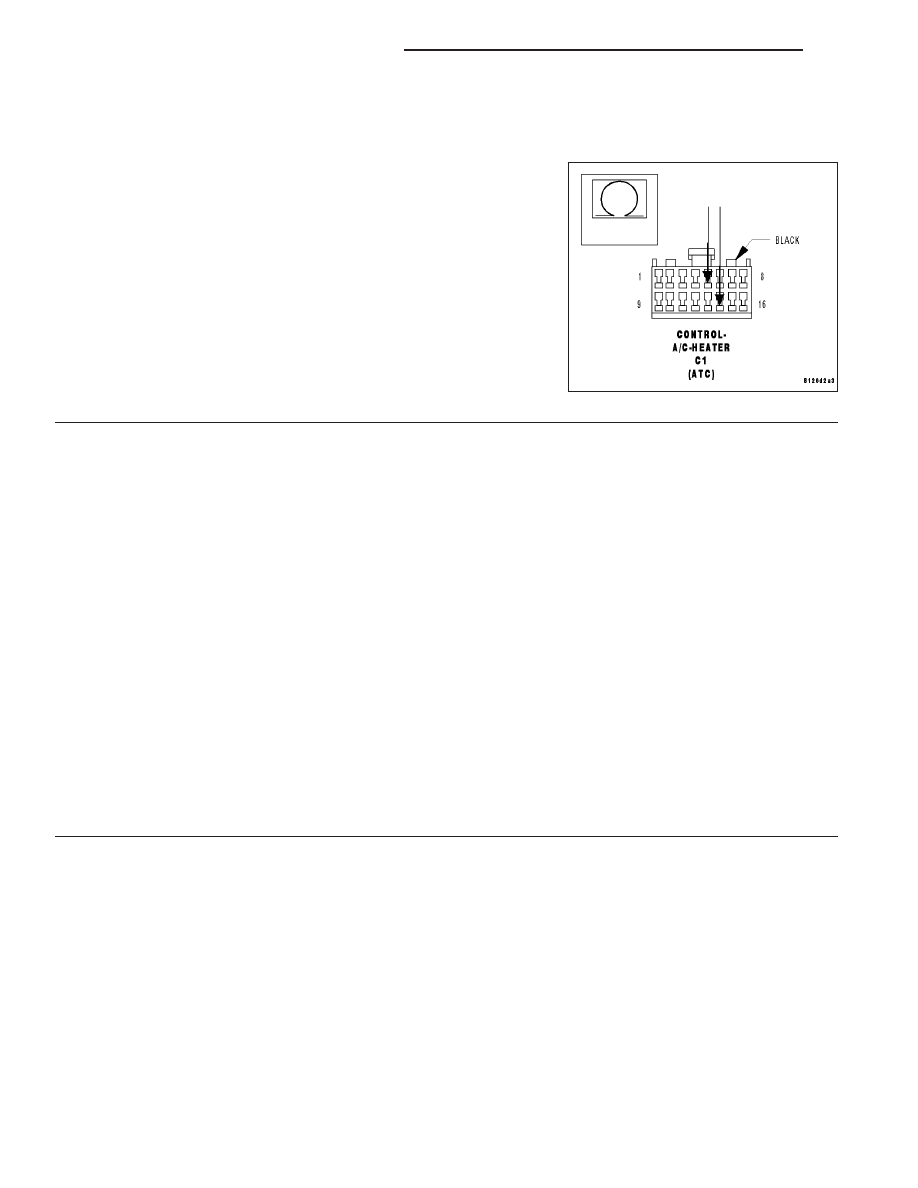

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO (C34) COMMON DOOR DRIVER
1 CIRCUIT

Disconnect the Front Blend Door Actuator harness connector.

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver Circuit for a

short to the (C34) Common Door Driver 1 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool only display: B104D–BLEND DOOR CONTROL CIRCUIT LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.

24 - 70

HVAC - ELECTRICAL DIAGNOSTICS

HB

B104D–BLEND DOOR CONTROL CIRCUIT LOW (MTC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 71

B104D–BLEND DOOR CONTROL CIRCUIT LOW (MTC) (CONTINUED)

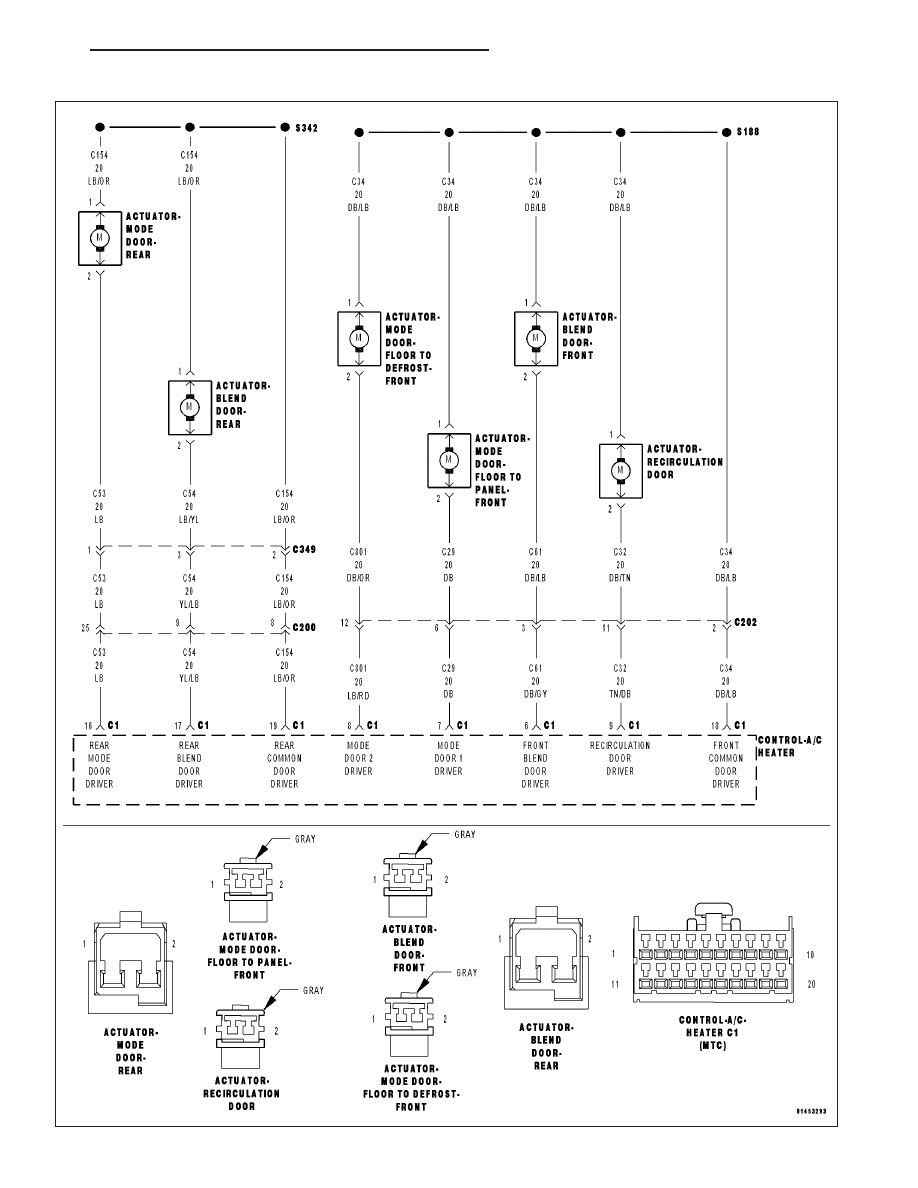

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C61) Front Blend Door Driver circuit is shorted to ground.

Possible Causes

(C61) FRONT BLEND DOOR DRIVER CIRCUIT SHORTED TO GROUND

(C61) FRONT BLEND DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

FRONT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Front Common Door Driver circuit. All of the front door actuators share the (C34) Front Common Door Driver
circuit. Inside the A/C Heater Control, each door actuator has its own unique driver, but all share a single common
door driver circuit. Due to the shared circuitry similar DTCs can set at the same time for multiple actuators depend-
ing upon the type of short, its location, and the direction the actuator is moving when the short is present.

Diagnostic Test

1.

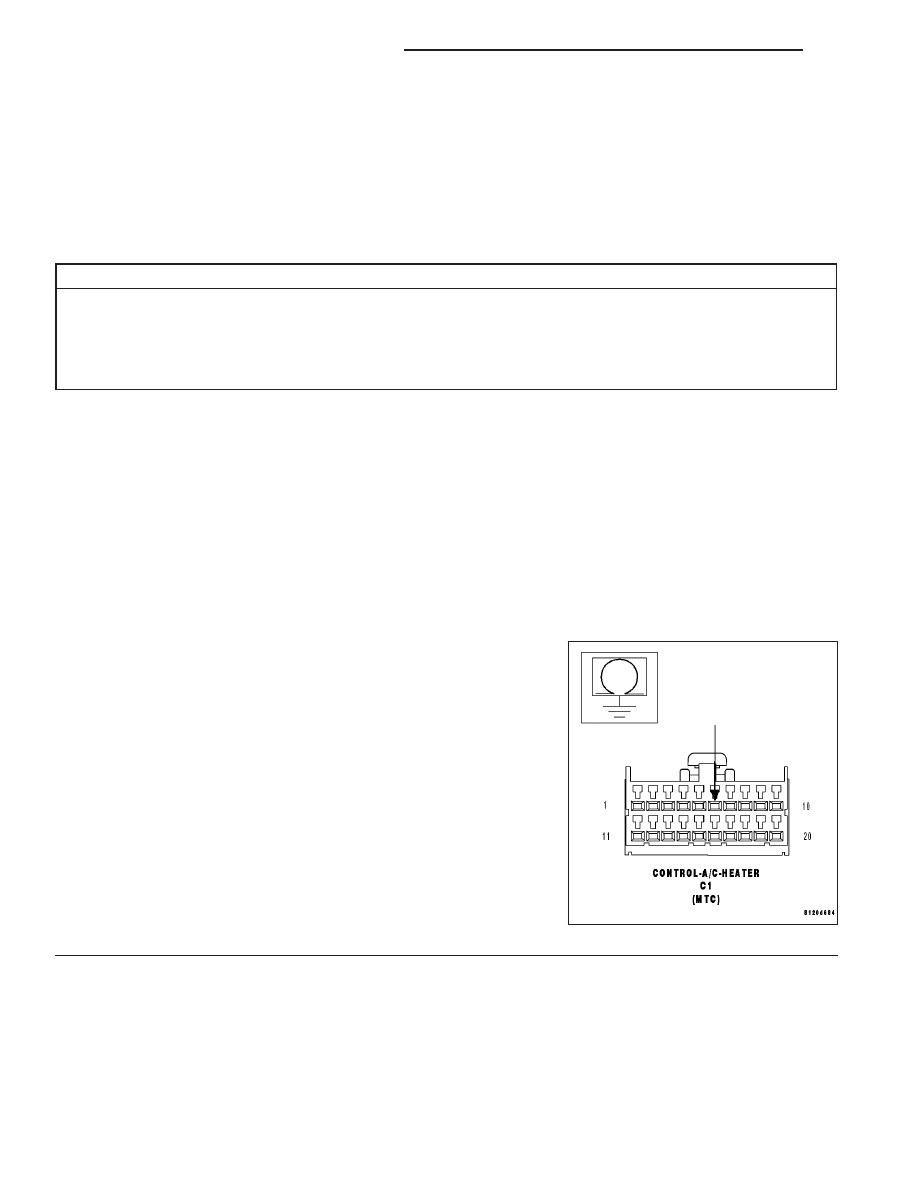

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C61) Front Blend Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2
