B104C–BLEND DOOR CONTROL CIRCUIT/PERFORMANCE (ATC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on the (C61) Front Blend Door Driver circuit, the
(C32) Recirculation Door Driver circuit, or the (C34) Common Door Driver 1 circuit while attempting to drive
this actuator. This DTC has a maturing time of 5 seconds and a de-maturing time of 10 seconds. If the DTC’s
status changes from active to stored it will stay in memory for 100 ignition cycles.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED

Theory of Operation

The A/C Heater Control monitors the door driver circuits during actuator operation for shorts to ground, shorts to
battery, and shorts to other door driver circuits. If detected, the A/C Heater Control reports these types of faults as
Control Circuit/Performance DTCs. It is important to note that Control Circuit/Performance DTCs do not indicate
where or what type of short is present and that additional system testing is necessary to provide more details about
the reported fault.

NOTE: The DTC must be active for the results of this test to be valid. Do not perform this test if the DTC is
stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

RUN THE ACTUATOR DTC DETECTION TEST

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Repair

Diagnose and repair the DTC(s). If multiple DTCs are present, beginning with the common circuits, diag-
nose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Contents in this
Section for a complete list of all HVAC related symptoms.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 65

B104C–BLEND DOOR CONTROL CIRCUIT/PERFORMANCE (ACTIVE) (MTC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on any of the door driver circuits while attempting
to drive this actuator. This DTC has a maturing time of 5 seconds and a de-maturing time of 10 seconds. If the
DTC’s status changes from active to stored, it will stay in memory for 100 ignition cycles.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED

Theory of Operation

The A/C Heater Control monitors the door driver circuits during actuator operation for shorts to ground, shorts to
battery, and shorts to other door driver circuits. If detected, the A/C Heater Control reports these types of faults as
Control Circuit/Performance DTCs. It is important to note that Control Circuit/Performance DTCs do not indicate
where or what type of short is present and that additional system testing is necessary to provide more details about
the reported fault.

NOTE: The DTC must be active for the results of this test to be valid. Do not perform this test if the DTC is
stored. Refer to HVAC System Test (MTC) for stored DTC test procedures.

Diagnostic Test

1.

RUN THE ACTUATOR DTC DETECTION TEST

Turn the ignition on.

With the scan tool in HVAC, erase DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Repair

Diagnose and repair the DTC(s). If multiple DTCs are present, beginning with the common circuits, diag-
nose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Contents in this
Section for a complete list of all HVAC related symptoms.

24 - 66

HVAC - ELECTRICAL DIAGNOSTICS

HB

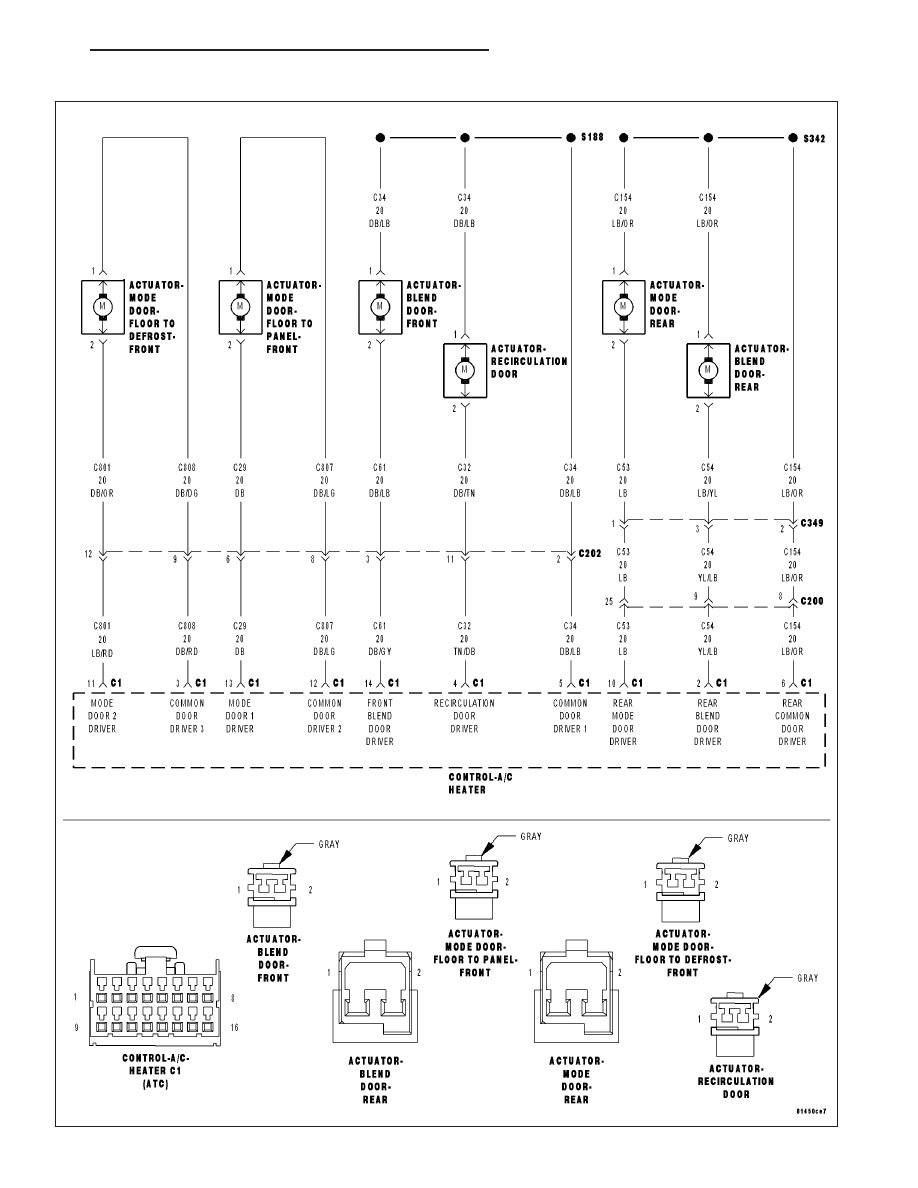

B104D–BLEND DOOR CONTROL CIRCUIT LOW (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 67

B104D–BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C61) Front Blend Door Driver circuit is shorted to ground.

Possible Causes

(C61) FRONT BLEND DOOR DRIVER CIRCUIT SHORTED TO GROUND

(C61) FRONT BLEND DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

FRONT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Common Door Driver 1 circuit. The Front Blend Door Actuator and the Recirculation Door Actuator share the
(C34) Common Door Driver 1 circuit and they share a driver inside the A/C Heater Control. Due to the shared
circuitry similar DTCs can set at the same time for multiple actuators depending upon the type of short, its location,
and the direction the actuator is moving when the short is present.

Diagnostic Test

1.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C61) Front Blend Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver circuit for a short

to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 2
