B102F–REAR BLEND REQUEST INPUT CIRCUIT HIGH (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 17

B102F–REAR BLEND REQUEST INPUT CIRCUIT HIGH (ATC) (CONTINUED)

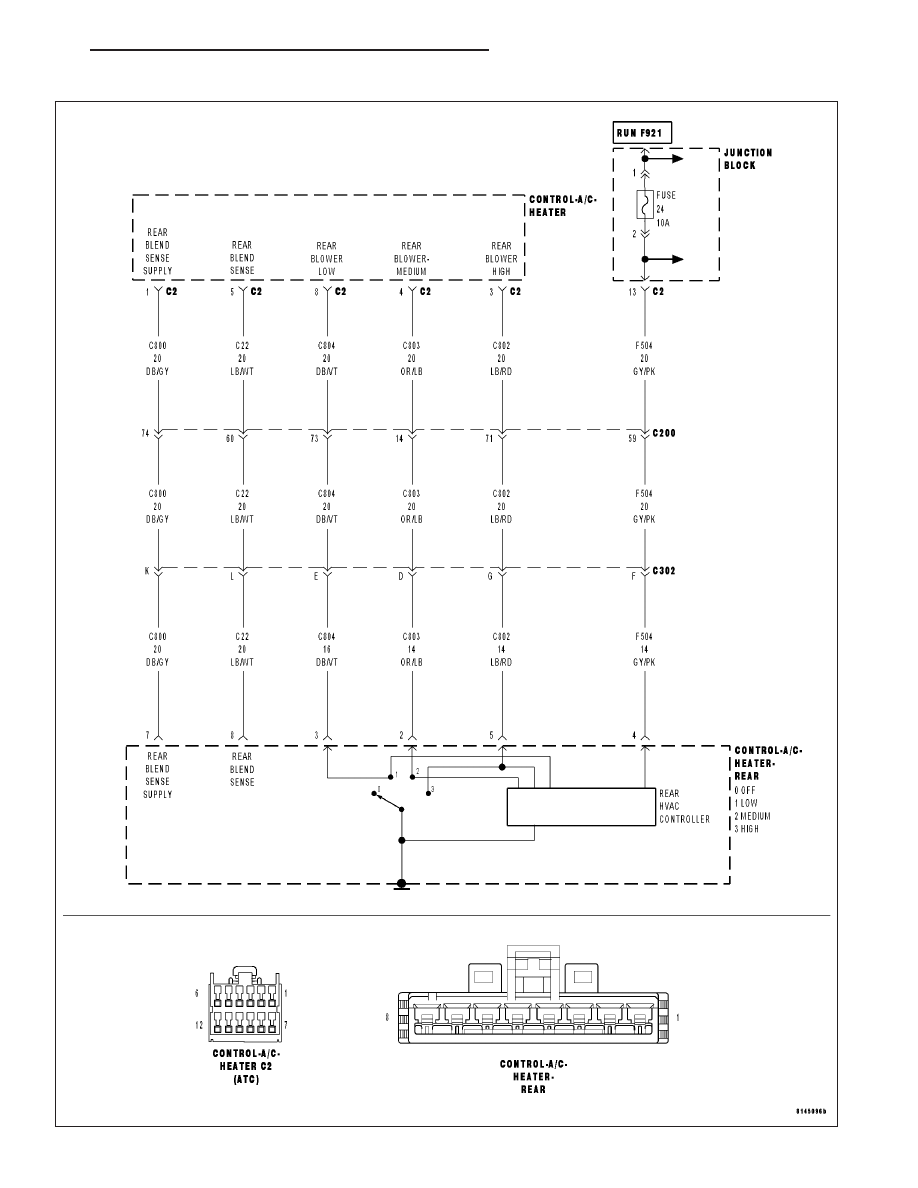

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the rear blend pot is out of range towards the high voltage threshold. This DTC has a maturing time of 5
seconds and a de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay
in memory for 100 ignition cycles.

Possible Causes

(C800) REAR BLEND SENSE SUPPLY CIRCUIT SHORTED TO VOLTAGE

(C22) REAR BLEND SENSE CIRCUIT SHORTED TO VOLTAGE

(C800) REAR BLEND SENSE SUPPLY CIRCUIT SHORTED TO (F504) FUSED IGNITION SWITCH OUTPUT
(RUN) CIRCUIT, TO (C804) REAR BLOWER LOW CIRCUIT, TO (C803) REAR BLOWER MEDIUM CIRCUIT, OR
TO (C802) REAR BLOWER HIGH CIRCUIT

(C22) REAR BLEND SENSE CIRCUIT SHORTED TO (F504) FUSED IGNITION SWITCH OUTPUT (RUN)
CIRCUIT, TO (C804) REAR BLOWER LOW CIRCUIT, TO (C803) REAR BLOWER MEDIUM CIRCUIT, OR TO
(C802) REAR BLOWER HIGH CIRCUIT

(C22) REAR BLEND SENSE CIRCUIT OPEN

REAR A/C HEATER CONTROL

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

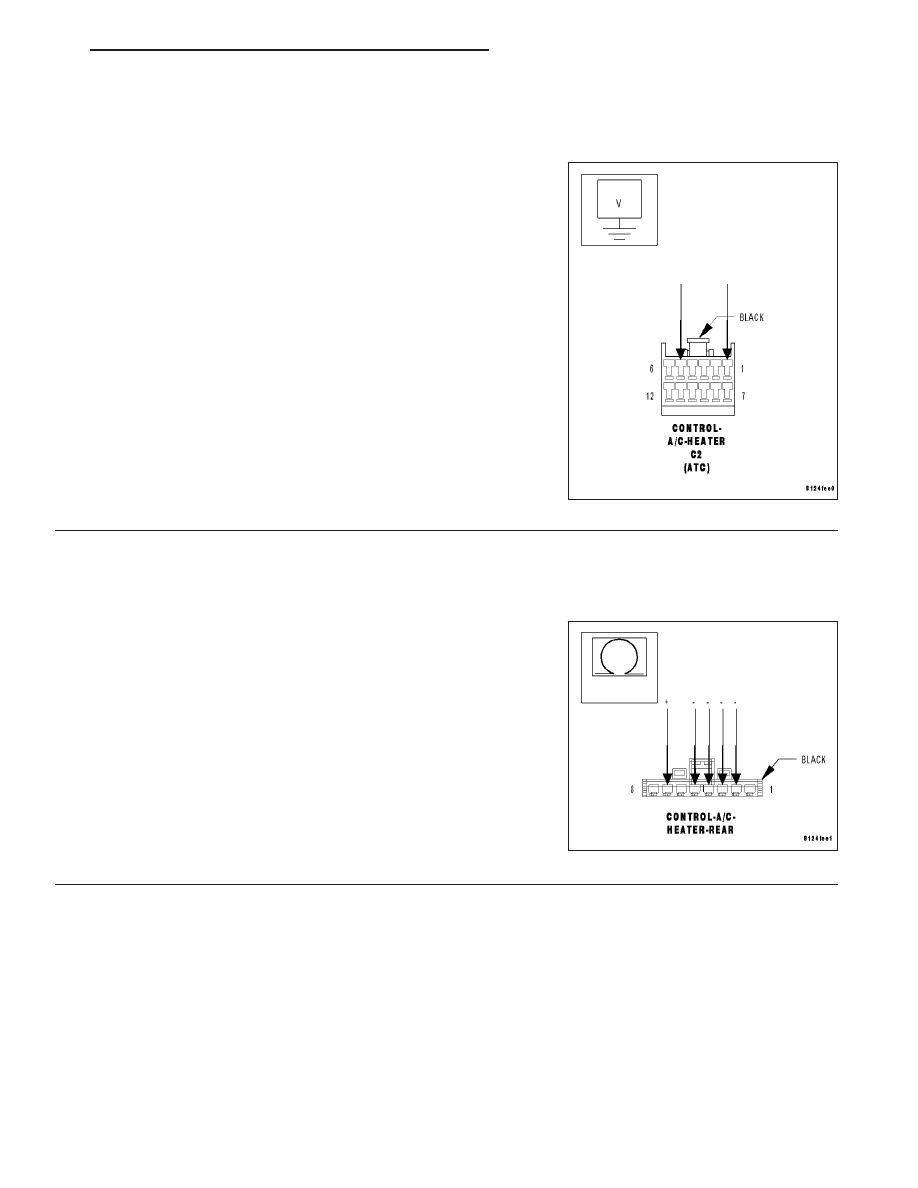

CHECK VOLTAGE OF (C800) REAR BLEND SENSE SUPPLY CIRCUIT & (C22) REAR BLEND SENSE
CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Turn the ignition on.

Measure the voltage of the (C800) Rear Blend Sense Supply circuit.

Measure the voltage of the (C22) Rear Blend Sense circuit.

Is the voltage above 0.2 volts on either of the circuits?

Yes

>> Go To 2

No

>> Go To 5

24 - 18

HVAC - ELECTRICAL DIAGNOSTICS

HB

B102F–REAR BLEND REQUEST INPUT CIRCUIT HIGH (ATC) (CONTINUED)

2.

CHECK (C800) REAR BLEND SENSE SUPPLY CIRCUIT & (C22) REAR BLEND SENSE CIRCUIT FOR A
SHORT TO VOLTAGE

Turn the ignition off.

Remove Junction Block Fuse 24.

Turn the ignition on.

Measure the voltage of the (C800) Rear Blend Sense Supply circuit.

Measure the voltage of the (C22) Rear Blend Sense circuit.

Is the voltage above 0.2 volts on either of the circuits?

Yes

>> Repair the circuit(s) with voltage above 0.2 volts for a

short to voltage.

No

>> Go To 3

3.

CHECK (C800) REAR BLEND SENSE SUPPLY CIRCUIT FOR A SHORT TO (C802) REAR BLOWER HIGH
CIRCUIT, (F504) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT, (C804) REAR BLOWER LOW
CIRCUIT, & (C803) REAR BLOWER MEDIUM CIRCUIT

Turn the ignition off.

Disconnect the Rear A/C Heater Control harness connector.

Measure the resistance between the (C800) Rear Blend Sense Supply
circuit and the (C802) Rear Blower High circuit, the (F504) Fused Igni-
tion Switch Output (Run) circuit, the (C804) Rear Blower Low circuit,
and the (C803) Rear Blower Medium circuit in the Rear A/C Heater
Control harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C800) Rear Blend Sense Supply circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 4

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 19

B102F–REAR BLEND REQUEST INPUT CIRCUIT HIGH (ATC) (CONTINUED)

4.

CHECK (C22) REAR BLEND SENSE CIRCUIT FOR A SHORT TO (C802) REAR BLOWER HIGH CIRCUIT,
(F504) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT, (C804) REAR BLOWER LOW CIRCUIT, &
(C803) REAR BLOWER MEDIUM CIRCUIT

Measure the resistance between the (C22) Rear Blend Sense circuit
and the (C802) Rear Blower High circuit, the (F504) Fused Ignition
Switch Output (Run) circuit, the (C804) Rear Blower Low circuit, and
the (C803) Rear Blower Medium circuit in the Rear A/C Heater Control
harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to the (C22) Rear Blend Sense circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 5

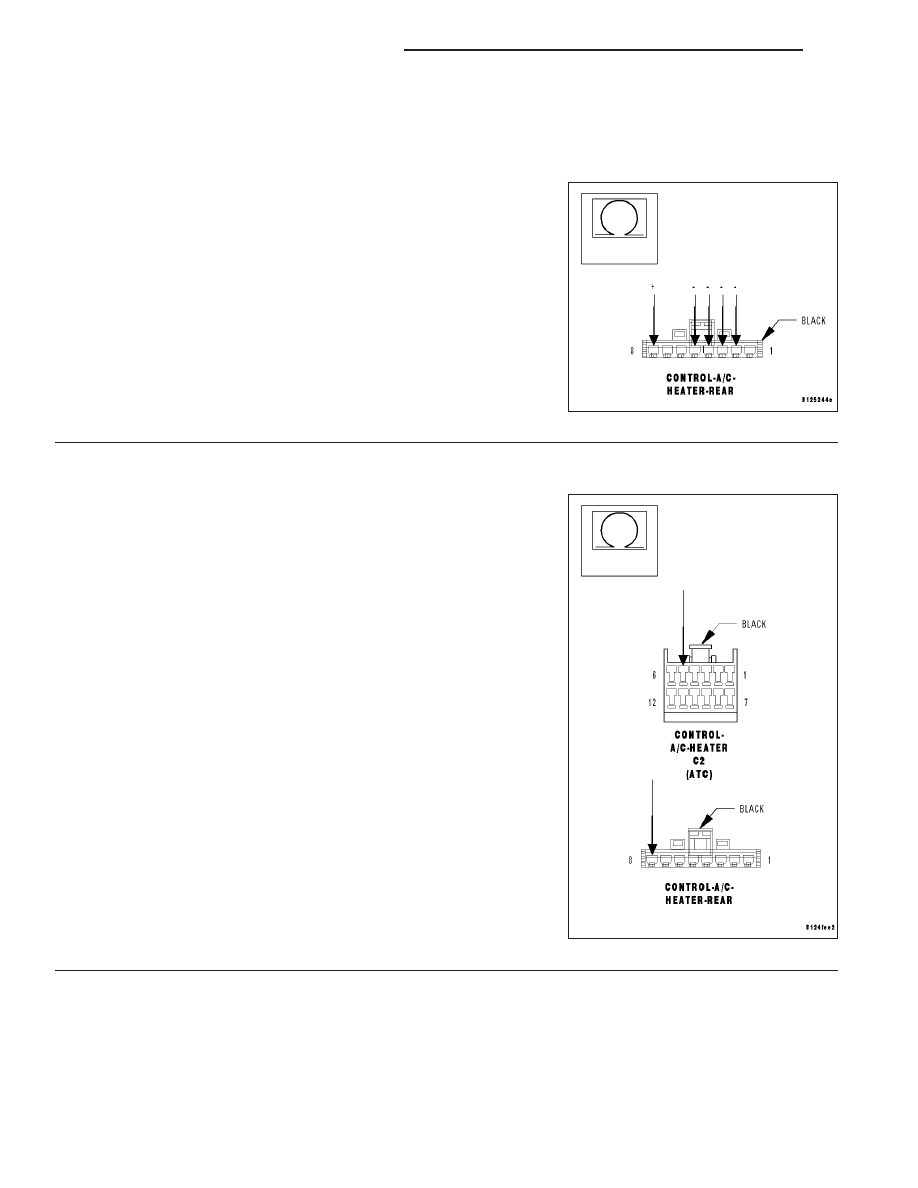

5.

CHECK (C22) REAR BLEND SENSE CIRCUIT FOR AN OPEN

If not done so previously, turn the ignition off.

If not done so previously, disconnect the Rear A/C Heater Control har-
ness connector.

Measure the resistance of the (C22) Rear Blend Sense circuit between
the A/C Heater Control C2 harness connector and the Rear A/C
Heater Control harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (C22) Rear Blend Sense circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

24 - 20

HVAC - ELECTRICAL DIAGNOSTICS
