1. Disconnect battery negative cable.

2. Partially drain cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

3. Remove upper radiator hose clamp and hose at radiator.

4. Unplug wiring harness from A/C compressor.

5. Remove air cleaner assembly.

6. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

7. Remove bracket-to-intake manifold bolts.

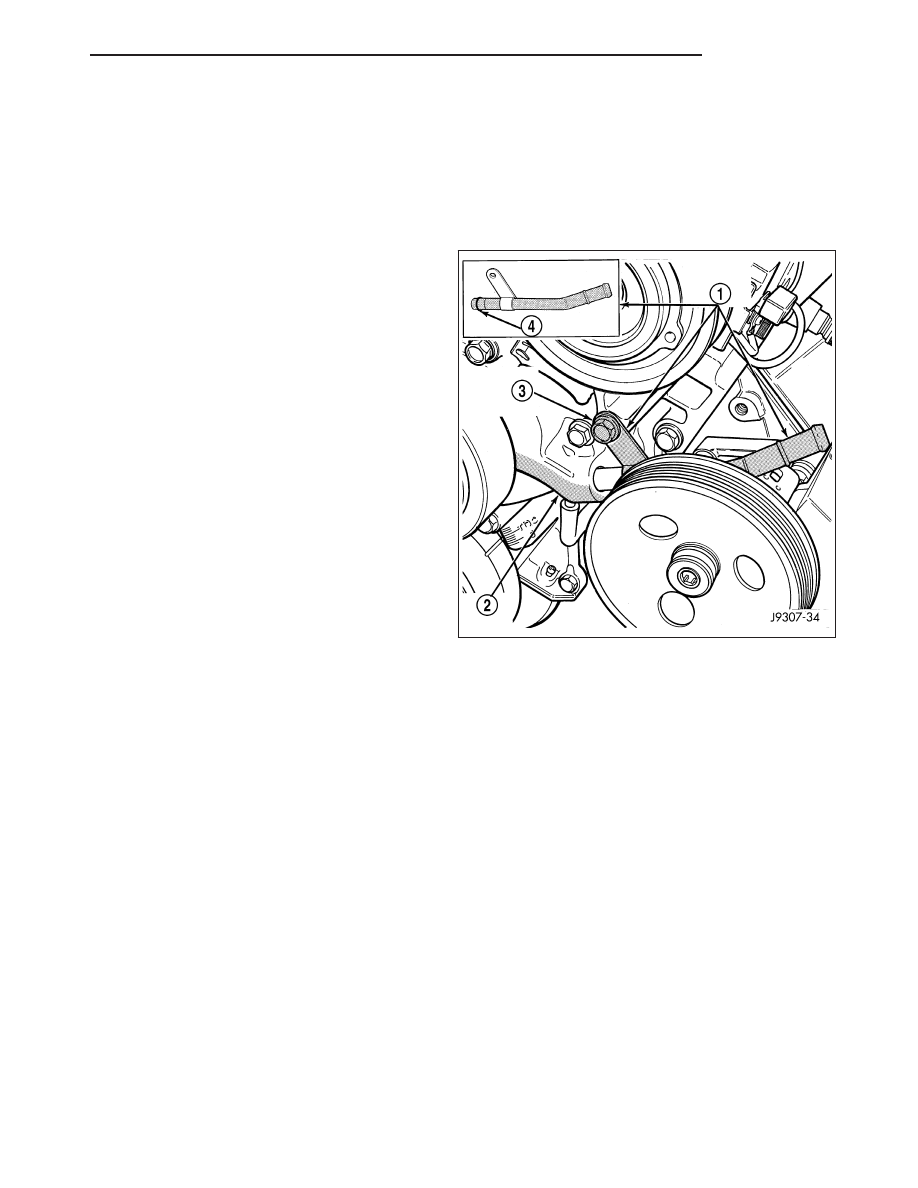

8. The drive belt idler pulley must be removed to gain

access to one of A/C compressor/generator bracket
mounting bolts (3). Remove idler pulley bolt and
remove idler pulley.

9. Remove oil dipstick tube mounting bol (3) at side

of A/C-generator mounting bracket.

10. Disconnect throttle body cables.

11. Remove heater hose clamp and heater hose from

heater hose coolant return tube.

12. Remove heater hose coolant return tube mount-

ing bolt and remove tube from engine. Discard
the old tube O-ring.

13. Remove six bracket bolts.

14. Lift and position generator and A/C compressor

(along with their common mounting bracket) to
gain access to bypass hose. A block of wood may
be used to hold assembly in position.

15. Loosen and position both hose clamps to center

of bypass hose. Remove hose from vehicle.

INSTALLATION

WITHOUT AIR CONDITIONING

1. Position bypass hose clamps to center of hose.

2. Install bypass hose to engine.

3. Secure both hose clamps.

4. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

5. Start and warm the engine. Check for leaks.

WITH AIR CONDITIONING

1. Position bypass hose clamps to center of hose.

2. Install bypass hose to engine.

3. Secure both hose clamps.

4. Install generator-A/C mounting bracket assembly to engine. Tighten bolts (number 1 and 2 ) to 54 N·m (40 ft.

lbs.) torque. Tighten bolts (number 3 ) to 40 N·m (30 ft. lbs.) torque.

5. Install a new O-ring to the heater hose coolant return tube. Coat the new O-ring with antifreeze before installa-

tion.

6. Install coolant return tube and its mounting bolt to engine.

7. Connect throttle body control cables.

8. Install oil dipstick mounting bolt.

9. Install idler pulley. Tighten bolt to 54 N·m (40 ft. lbs.) torque.

HB

ENGINE

7 - 51

10. Install drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

11. Install air cleaner assembly.

12. Install upper radiator hose to radiator.

13. Connect wiring harness to A/C compressor.

14. Connect battery negative cable.

15. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

16. Start and warm the engine. Check for leaks.

7 - 52

ENGINE

HB

TRANSMISSION

TABLE OF CONTENTS

page

page

COOLER-TRANSMISSION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 53

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

COOLER-TRANSMISSION

DESCRIPTION

CAUTION: On in-radiator type oil coolers, if trans-
mission oil cooler is leaking, engine coolant may
enter cooler, or transmission oil may enter engine
cooling system. Both engine cooling system and
transmission

oil

circuit

should

be

drained,

flushed, and inspected.

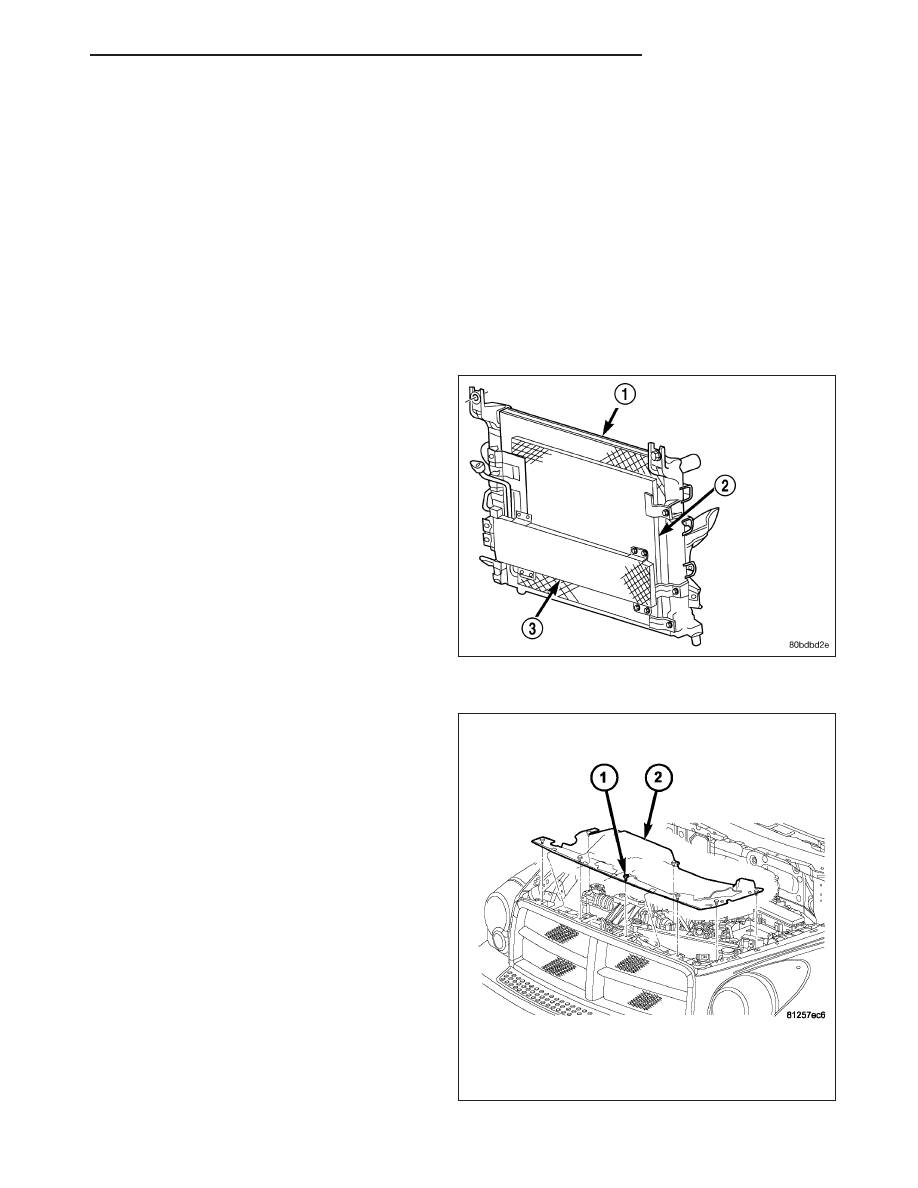

There are two types of transmission oil coolers used.
One type of cooler is the in-radiator type or oil to cool-
ant type. This type oil cooler is not serviceable. The
second type used is a remote type auxiliary oil cooler
or oil to air cooler. The oil to air type cooler (3) is
located in front of the radiator, and is serviceable.

REMOVAL

1. Remove pushpins (1) and the upper condensor/ra-

diator seal (2).

2. Remove upper radiator support.

HB

TRANSMISSION

7 - 53

3. Remove upper transmission cooler mounting bolt.

4. Raise vehicle.

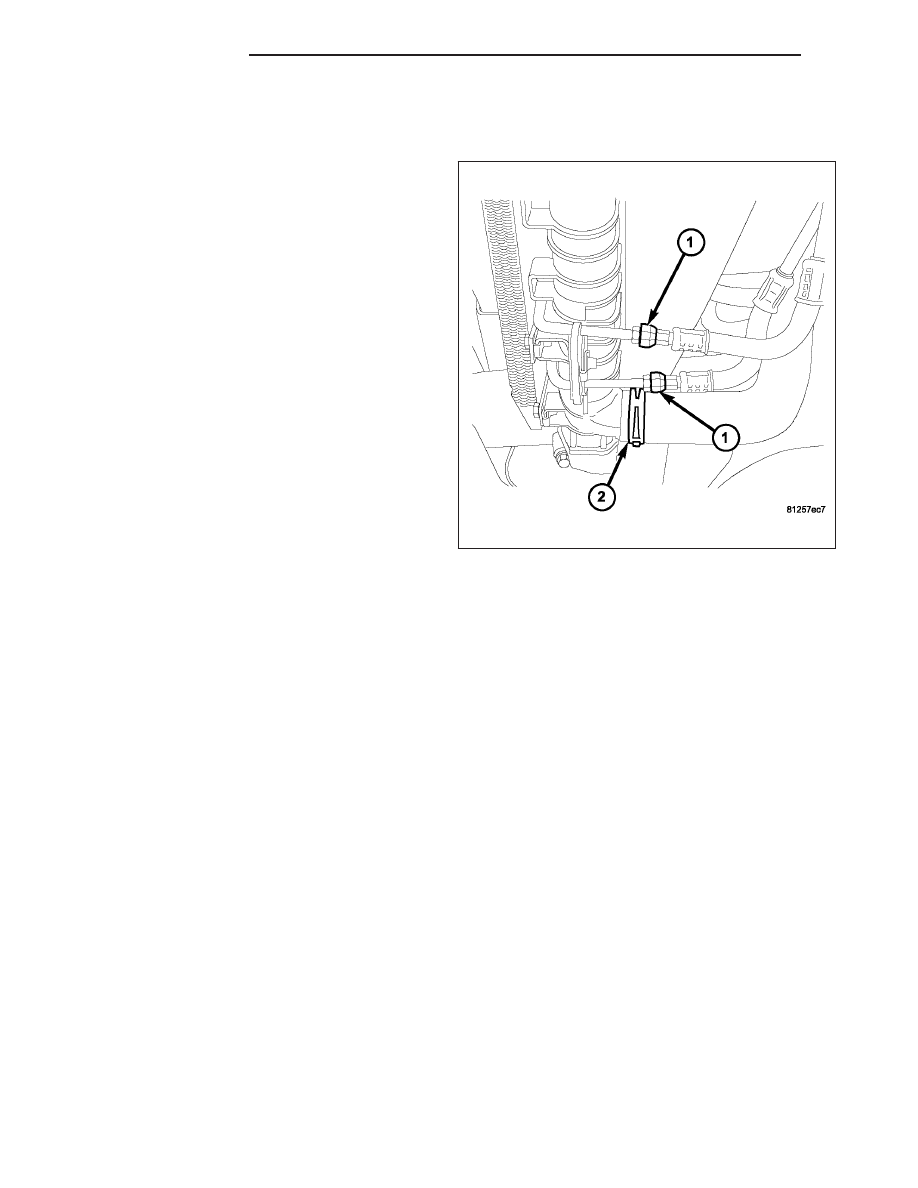

5. Disconnect the transmission cooler lines (1).

6. Remove lower transmission cooler mounting bolts.

7. Remove transmission cooler from vehicle.

INSTALLATION

1. Position tramsmission cooler in vehicle.

2. Install lower transmission cooler mounting bolt. Tighten to 10 N·NM (90 in. lbs.)

3. Connect transmission cooler lines.

4. Lower vehicle.

5. Install upper tranmission cooler mounting bolt. Tighten bolt to 10 N·m (90 in. lbs.).

6. Install upper condenser/radiator seal.

7. Check transmission fluid level (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE/

FLUID - STANDARD PROCEDURE).
