REMOVAL

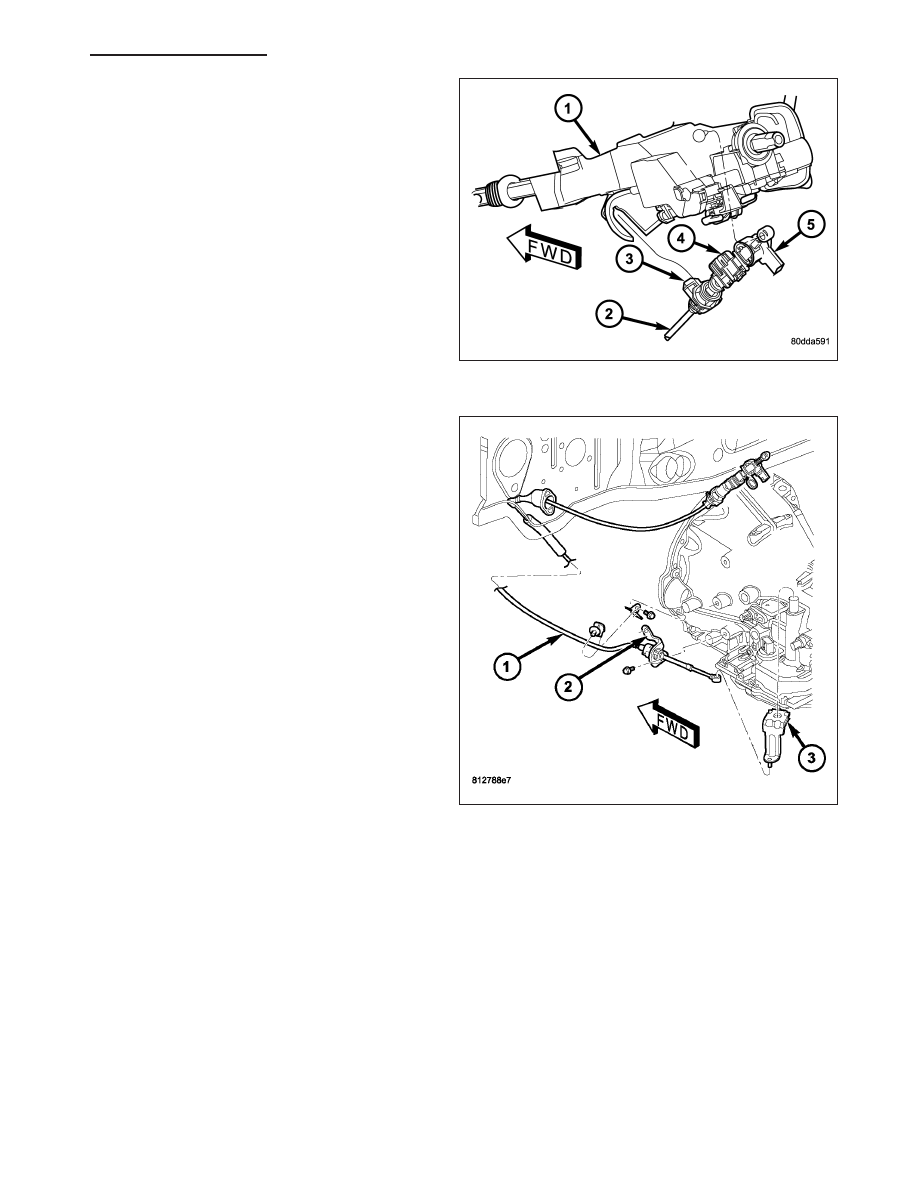

1. Shift transmission into PARK.

2. Raise vehicle.

3. Disengage cable (1) eyelet at transmission manual

shift lever (3) and pull cable adjuster out of mount-
ing bracket, RFE transmission equipped vehicles.

4. Disengage cable (1) eyelet at transmission manual

shift lever (3) and pull cable adjuster out of mount-
ing

bracket

(2),

RLE

transmission

equipped

vehicles.

HB

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

21 - 689

5. Lower the vehicle.

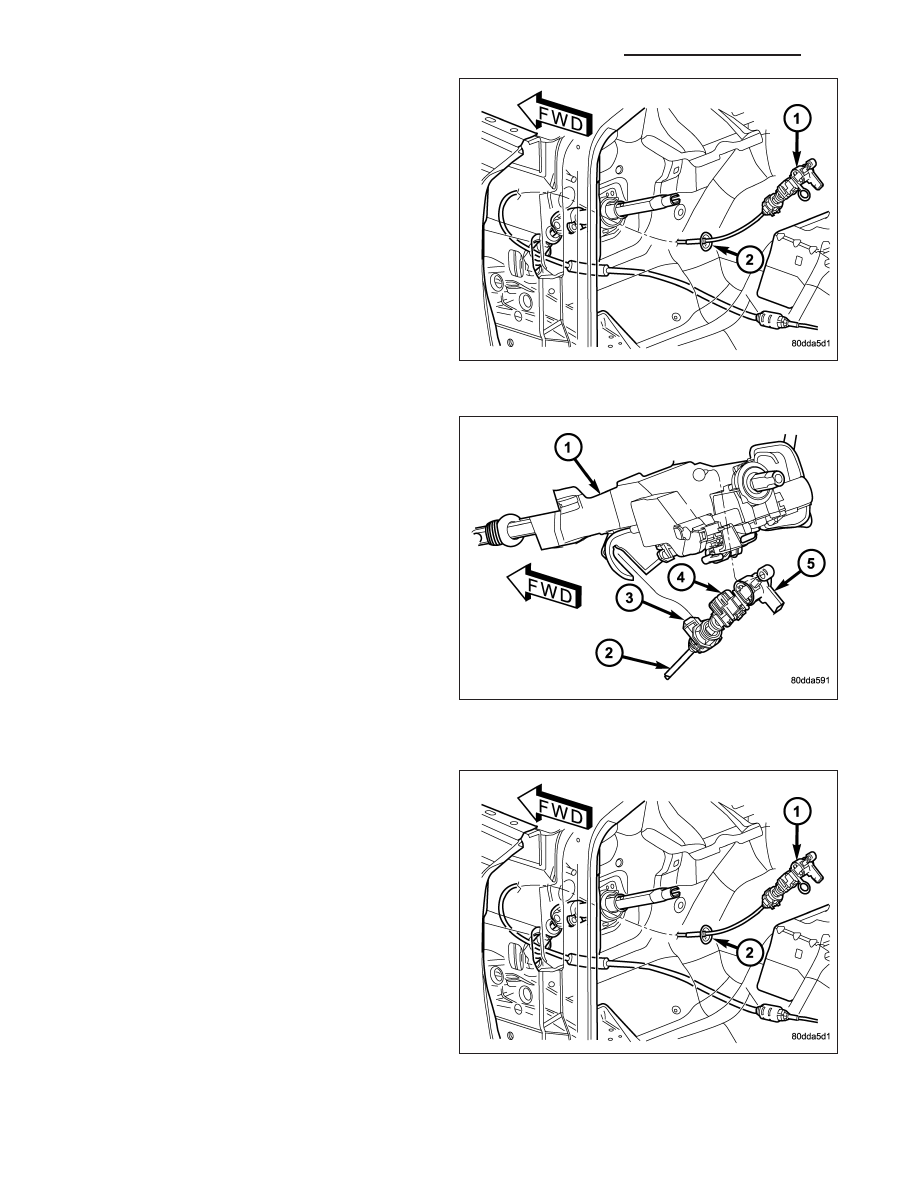

6. Remove the dash panel insulation pad as neces-

sary to access the gearshift cable grommet (2).

7. Remove grommet (2) from the dash panel.

8. Remove any steering column (1) trim necessary to

access the gearshift cable (2) and BTSI mecha-
nism.

9. Disconnect the BTSI wiring connector (5).

10. Disconnect cable at lower column bracket and

shift lever pin and pull the cable through the dash
panel opening into the vehicle.

11. Remove gearshift cable (2) from vehicle.

INSTALLATION

1. Route the transmission end of the gearshift cable

(1) through the opening in the dash panel.

2. Seat the cable grommet (2) into the dash panel

opening.

21 - 690

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

HB

3. Snap the cable into the steering column (1) bracket

so the retaining ears are engaged and snap the
cable eyelet onto the shift lever ball stud.

4. Raise the vehicle.

5. Place the transmission manual shift lever in the

“PARK” detent (rearmost) position and rotate prop
shaft to ensure transmission is in PARK.

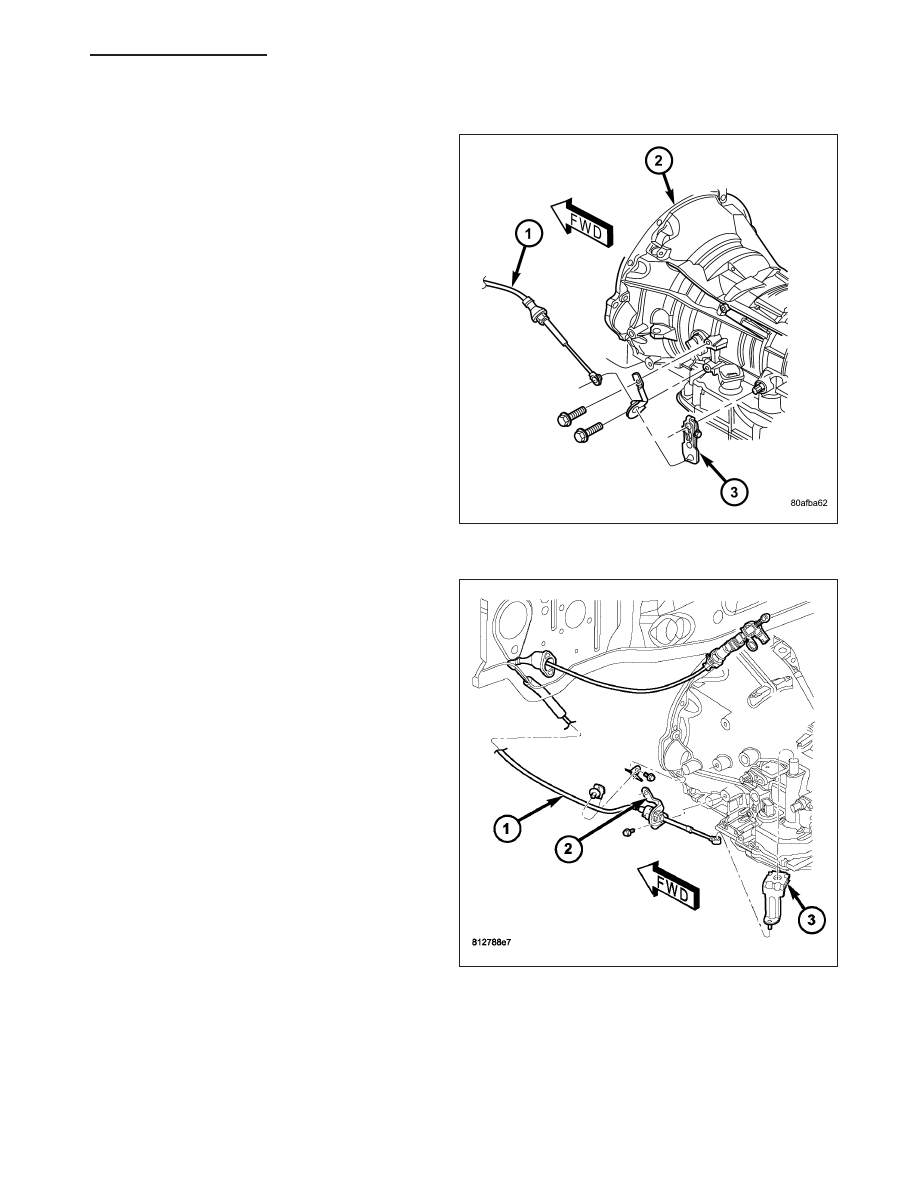

6. Route the gearshift cable (1) through the transmis-

sion mounting bracket (2) and secure the cable by
snapping the cable retaining ears into the transmis-
sion bracket and snapping the cable eyelet on the
manual shift lever (3) ball stud, RLE transmission
equipped vehicles.

HB

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

21 - 691

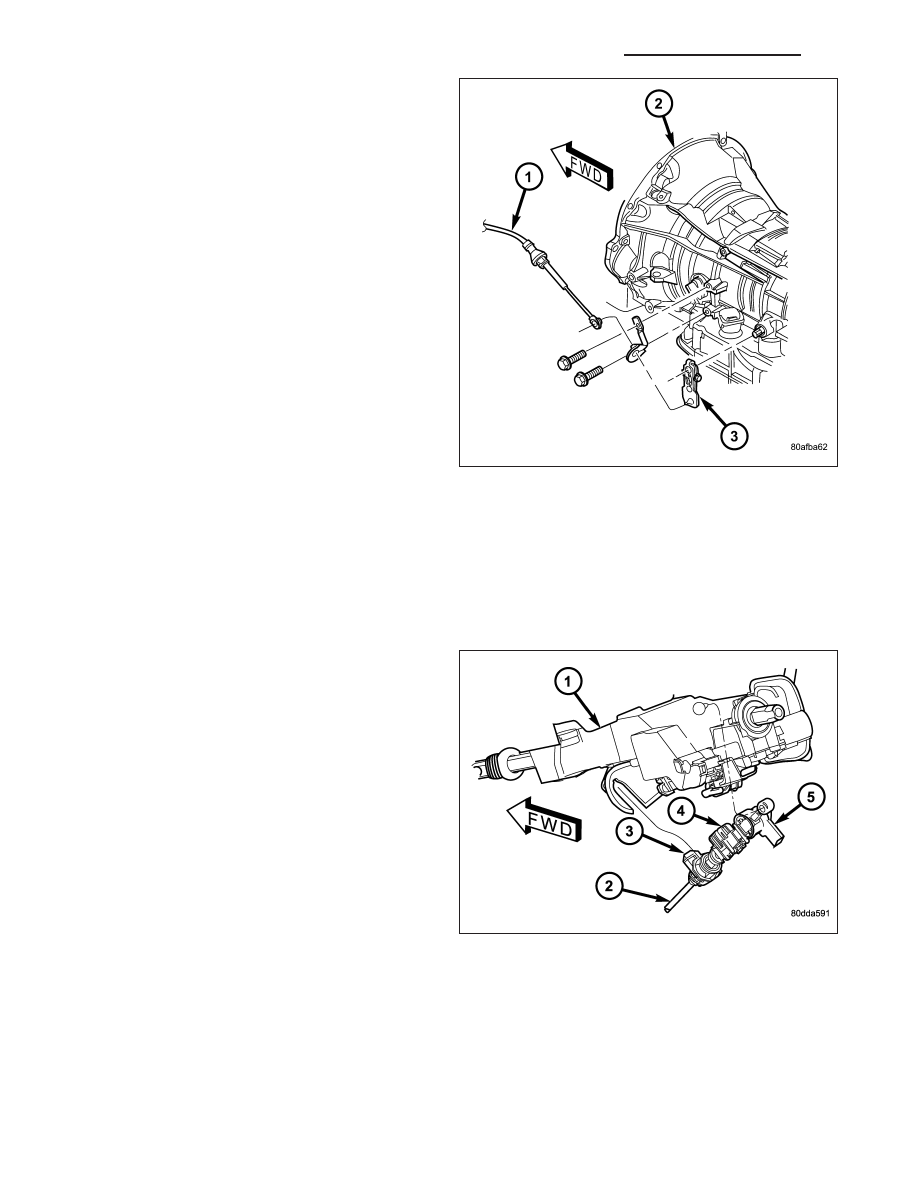

7. Route the gearshift cable (1) through the transmis-

sion mounting bracket and secure the cable by
snapping the cable retaining ears into the transmis-
sion bracket and snapping the cable eyelet on the
manual shift lever (3) ball stud, RFE transmission
equipped vehicles.

8. Lower vehicle.

9. Lock the shift cable adjustment by pressing the

cable adjuster lock tab (3) downward until it snaps
into place.

10. Check for proper operation of the transmission

range sensor.

11. Adjust the gearshift cable (Refer to 21 - TRANS-

MISSION/AUTOMATIC/GEAR

SHIFT

CABLE

-

ADJUSTMENTS) and BTSI mechanism (Refer to
21

-

TRANSMISSION/AUTOMATIC/BRAKE

TRANSMISSION SHIFT INTERLOCK SYSTEM -
ADJUSTMENTS) as necessary.

ADJUSTMENTS - GEARSHIFT CABLE

Check adjustment by starting the engine in PARK and NEUTRAL. Adjustment is CORRECT if the engine starts only
in these positions. Adjustment is INCORRECT if the engine starts in one but not both positions. If the engine starts
in any position other than PARK or NEUTRAL, or if the engine will not start at all, the transmission range sensor
may be faulty.

Gearshift Adjustment Procedure

1. Shift transmission into PARK.

2. Release cable adjuster lock tab (3) (underneath the

steering column) to unlock cable.

3. Raise vehicle.

4. Disengage the cable eyelet from the transmission

manual shift lever.

5. Verify transmission shift lever is in PARK detent by

moving lever fully rearward. Last rearward detent is
PARK position.

6. Verify positive engagement of transmission park

lock by attempting to rotate propeller shaft. Shaft
will not rotate when park lock is engaged.

7. Snap the cable eyelet onto the transmission man-

ual shift lever.

8. Lower vehicle.

9. Lock shift cable by pressing cable adjuster lock tab (3) downward until it snaps into place.

10. Check engine starting. Engine should start only in PARK and NEUTRAL.
