P0846-2C PRESSURE SWITCH RATIONALITY (CONTINUED)

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
Continuously with the ignition on, engine running, with the transmission in gear.

•

Set Condition:
The DTC is set if the 2C Pressure Switch reads open or closed at the wrong time in a given gear.

Possible Causes

RELATED RELAY DTC’S PRESENT

(T147) 2C PRESSURE SWITCH SENSE CIRCUIT OPEN

(T147) 2C PRESSURE SWITCH SENSE CIRCUIT SHORT TO GROUND

(T147) 2C PRESSURE SWITCH SENSE CIRCUIT SHORT TO OTHER CIRCUITS

EXCESSIVE FLUID LEAKAGE IN 2C CLUTCH CIRCUIT

NO. 5 AND/OR NO. 7 CHECK BALL CUT OR DAMAGED

EXTRA CHECK BALL DOWNSTREAM OF THE NO. 7 CHECK BALL SOCKET

LOW LINE PRESSURE

TRANSMISSION SOLENOID/TRS ASSEMBLY

POWERTRAIN CONTROL MODULE

WIRING AND CONNECTORS

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE - DIAGNOSIS AND TESTING).

Theory of Operation

The Transmission system uses five pressure switches to monitor the fluid pressure in the LR, 2C, 4C, UD, and OD
clutch circuits. The pressure switches are continuously monitored for the correct states in each gear as shown.

GEAR

L/R

2C

4C

UD

OD

REVERSE

OPEN

OPEN

OPEN

OPEN

OPEN

P/N

CLOSED**

OPEN

OPEN

OPEN

OPEN

1ST

CLOSED*

OPEN

OPEN

CLOSED

OPEN

2ND

OPEN

CLOSED

OPEN

CLOSED

OPEN

2ND PRIME

OPEN

OPEN

CLOSED

CLOSED

OPEN

3RD

OPEN

OPEN

OPEN

CLOSED

CLOSED

4TH

OPEN

OPEN

CLOSED

OPEN

CLOSED

5TH

OPEN

CLOSED

OPEN

OPEN

CLOSED

*L/R is closed if output speed is below 100 rpm in Drive and Manual 2. L/R is closed in Manual 1.

**May be open when rolling in Neutral or at low oil temperatures.

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 465

P0846-2C PRESSURE SWITCH RATIONALITY (CONTINUED)

Diagnostic Test

1.

DETERMINING IF RELATED RELAY DTC’S ARE PRESENT

With the scan tool, check for other transmission DTC’s.

Are there any Transmission Control Relay related DTC’s present?

Yes

>> Refer to the Transmission category and perform the appropriate symptom.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

2.

EATX DTC DATA SHOW CURRENT DTC

With the scan tool, check the EATX DTC EVENT DATA.

Does the EATX DTC EVENT DATA show data for DTC P0846?

Yes

>> Go To 3

No

>> Refer to the Transmission category and perform the appropriate symptom shown in the EATX DTC

EVENT DATA.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

3.

MULTIPLE DTCS PRESENT

With the scan tool, check for other transmission DTC’s.

Are there two or more related pressure switch rationality DTCs present in addition to P0846?

Yes

>> Go To 4

No

>> Go To 7

4.

RELATED DTC PRESENT

With the scan tool, check the EATX DTC EVENT DATA for P0846.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Do all the pressure switches read CLOSED in the EATX DTC EVENT DATA for P0846?

Yes

>> Refer to Transmission category and perform diagnostics for P0888.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

EATX DTC EVENT DATA READ OPEN

In the EATX DTC EVENT DATA recorded earlier, read the state of all pressure switches.

Do all the pressure switches read OPEN?

Yes

>> Go To 6

No

>> Go To 7

21 - 466

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

HB

P0846-2C PRESSURE SWITCH RATIONALITY (CONTINUED)

6.

LOW LINE PRESSURE

In the EATX DTC EVENT DATA recorded earlier, compare the Line Pressure and the Desired Line Pressure.

Is the Line Pressure less than 40 psi, and significantly below the Desired Line Pressure?

Yes

>> Repair as necessary to correct low line pressure. Check fluid level and adjust as necessary. If fluid level

is OK, check the Primary Oil Filter seal for a split, crack, or improperly installed. If the filter and seal are
OK, check the Main Regulator Valve in the Oil Pump. Refer to the Service Information for the above
procedures.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

7.

EATX DTC EVENT DATA READ PARK REVERSE OR NEUTRAL

With the scan tool, check the EATX DTC EVENT DATA for P0846.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show the DTC P0846 set in Park, Neutral, or Reverse?

Yes

>> Go To 12

No

>> Go To 8

8.

EATX DTC EVENT DATA READ CLOSED

With the scan tool, check the EATX DTC EVENT DATA for P0846.

NOTE: Make sure to record all EATX DTC EVENT DATA stored in the scan tool for future reference in this
test procedure.

Does the EATX DTC EVENT DATA show the 2C Pressure Switch reading CLOSED?

Yes

>> Go To 10

No

>> Go To 9

9.

PRIMARY OIL FILTER SEAL

In the EATX DTC EVENT DATA recorded earlier, compare the Line Pressure and the Desired Line Pressure.

Is the Line Pressure less than 40 psi, and significantly below the Desired Line Pressure?

Yes

>> Repair as necessary to correct low line pressure. Check fluid level and adjust as necessary. If fluid level

is OK, check the Primary Oil Filter seal for a split, crack, or improperly installed. If the filter and seal are
OK, check the Main Regulator Valve in the Oil Pump. Refer to the Service Information for the above
procedures.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 15

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 467

P0846-2C PRESSURE SWITCH RATIONALITY (CONTINUED)

10.

PCM AND WIRING

Turn the ignition off to the lock position.

Remove the Starter Relay.

NOTE: Removal of the Starter Relay is to prevent a Transmission, NO RESPONSE, condition and disable the
starter.
Install the Transmission Simulator, Miller tool #8333.

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

With the Transmission Simulator, turn the Pressure Switch selector switch to the 2C position.

With the scan tool, monitor the 2C Pressure Switch while pressing the Pressure Switch test button on the Trans-
mission Simulator.

Did the state of the 2C Pressure Switch change while pressing the Pressure Switch Test button?

Yes

>> Go To 11

No

>> Go To 12

11.

TRANSMISSION SOLENOID/TRS ASSEMBLY

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorted and open circuits.

Where there any problems found?

Yes

>> Repair as necessary.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

12.

(T147) 2C PRESSURE SWITCH SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the Transmission Simulator, Miller tool #8333.

Disconnect the PCM C4 harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Connect Miller tool #8815 to the PCM C4 harness connector.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller tool
#8815 to perform diagnosis.

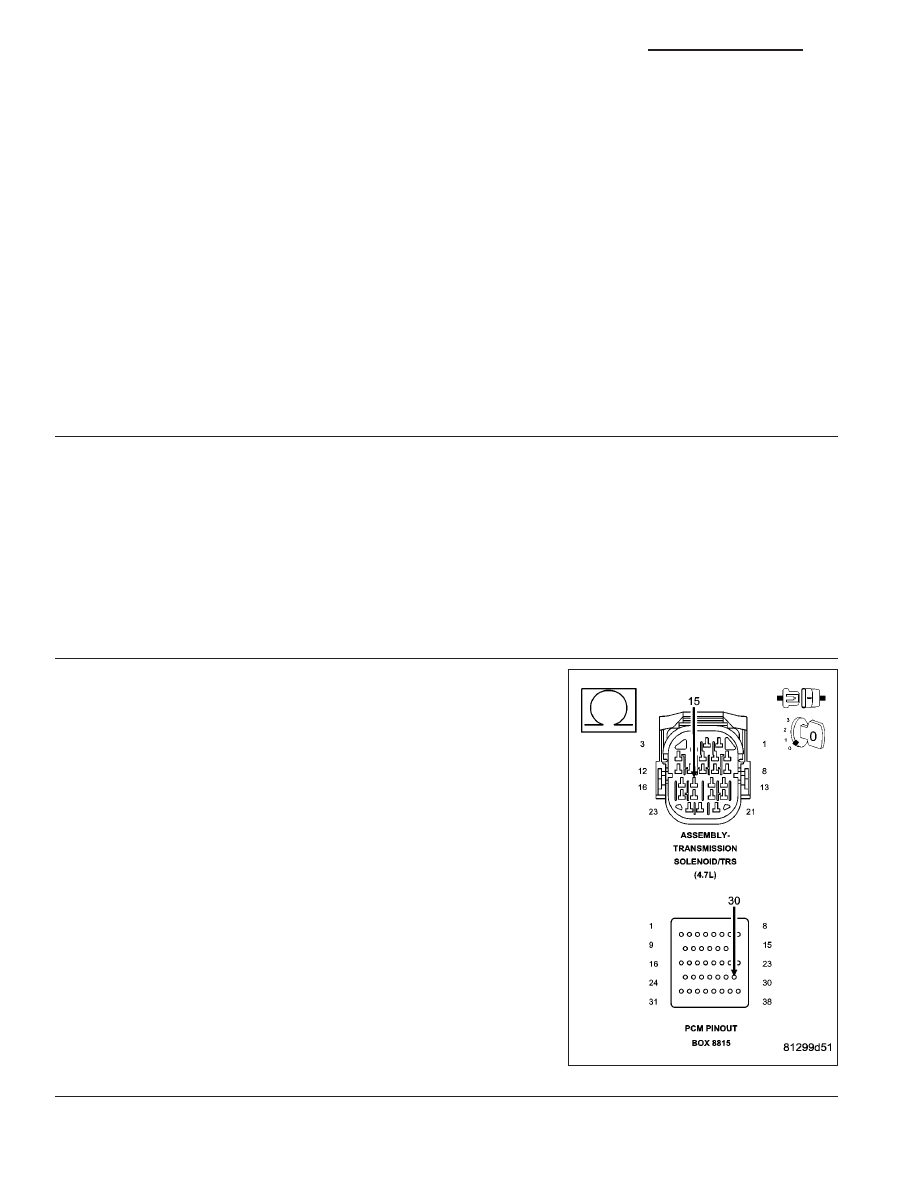

Measure the resistance of the (T147) 2C Pressure Switch Sense cir-
cuit from the appropriate terminal of Miller tool #8815 to the Transmis-
sion Solenoid/TRS Assembly harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T147) 2C Pressure Switch Sense circuit for an

open.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 13

21 - 468

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS
