10. Remove the bolts holding the exhaust crossover

pipe to the pre-catalytic converter pipe flanges (1).

11. Remove the bolts holding the exhaust crossover

pipe to the catalytic converter flange.

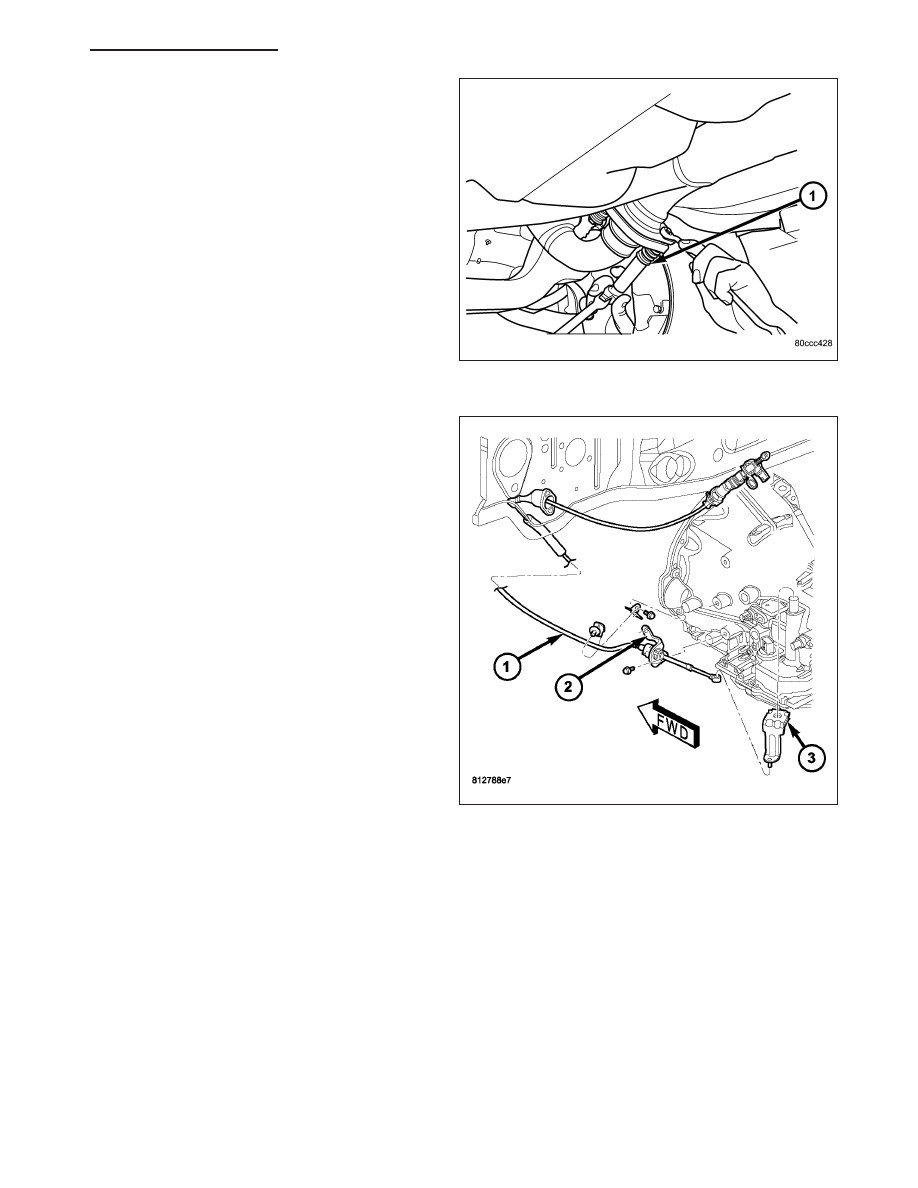

12. Disconnect gearshift cable (1) from transmission

manual valve lever (3).

13. Disengage the shift cable (1) from the cable sup-

port bracket (2).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 189

14. Remove the starter motor.

15. Remove the engine to transmission collar.

16. Rotate crankshaft in clockwise direction until con-

verter bolts are accessible. Then remove bolts
one at a time. Rotate crankshaft with socket
wrench on dampener bolt.

17. Disconnect the transmission vent hose from the

transmission.

18. Remove transfer case. (Refer to 21 - TRANSMIS-

SION/TRANSFER CASE - REMOVAL)

19. Support rear of engine with safety stand or jack.

20. Raise transmission slightly with service jack to

relieve load on crossmember and supports.

21. Remove bolts securing rear support and cushion

to transmission and crossmember.

22. Remove bolts attaching crossmember to frame

and remove crossmember.

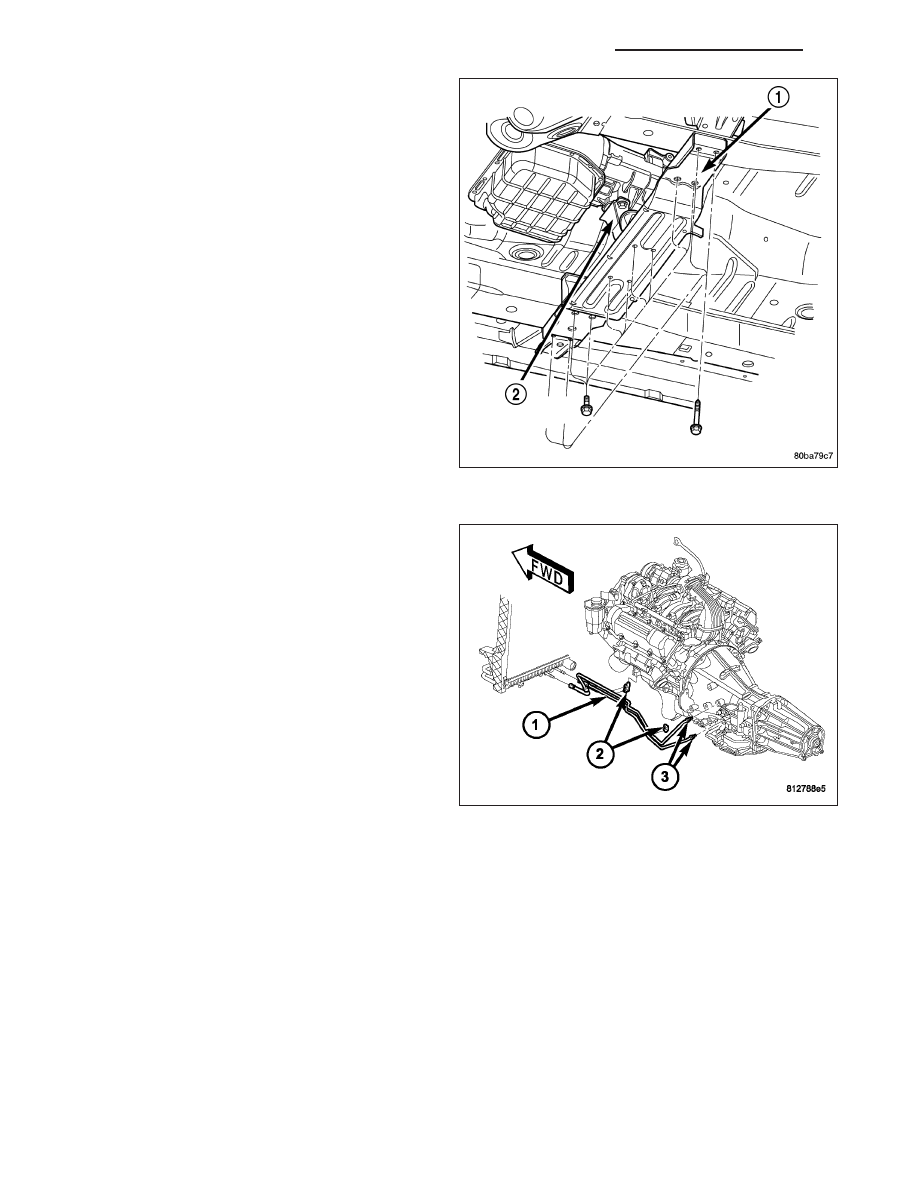

23. Disconnect transmission fluid cooler lines (1) at

transmission fittings (3) and clips (2).

24. Remove all remaining converter housing bolts.

25. Carefully work transmission and torque converter

assembly rearward off engine block dowels.

26. Hold torque converter in place during transmission

removal.

27. Lower transmission and remove assembly from

under the vehicle.

28. To remove torque converter, carefully slide torque

converter out of the transmission.

DISASSEMBLY

NOTE: If the transmission is being reconditioned (clutch/seal replacement) or replaced, it is necessary to
perform the Quick Learn Procedure using the scan tool (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/TRANSMISSION CONTROL MODULE - STANDARD PROCEDURE).

NOTE: Tag all clutch pack assemblies, as they are removed, for reassembly identification.

CAUTION: Do not intermix clutch discs or plates as the unit might then fail.

Before disassembling transmission, move the shift lever clockwise as far as it will go and then remove the shift
lever.

21 - 190

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

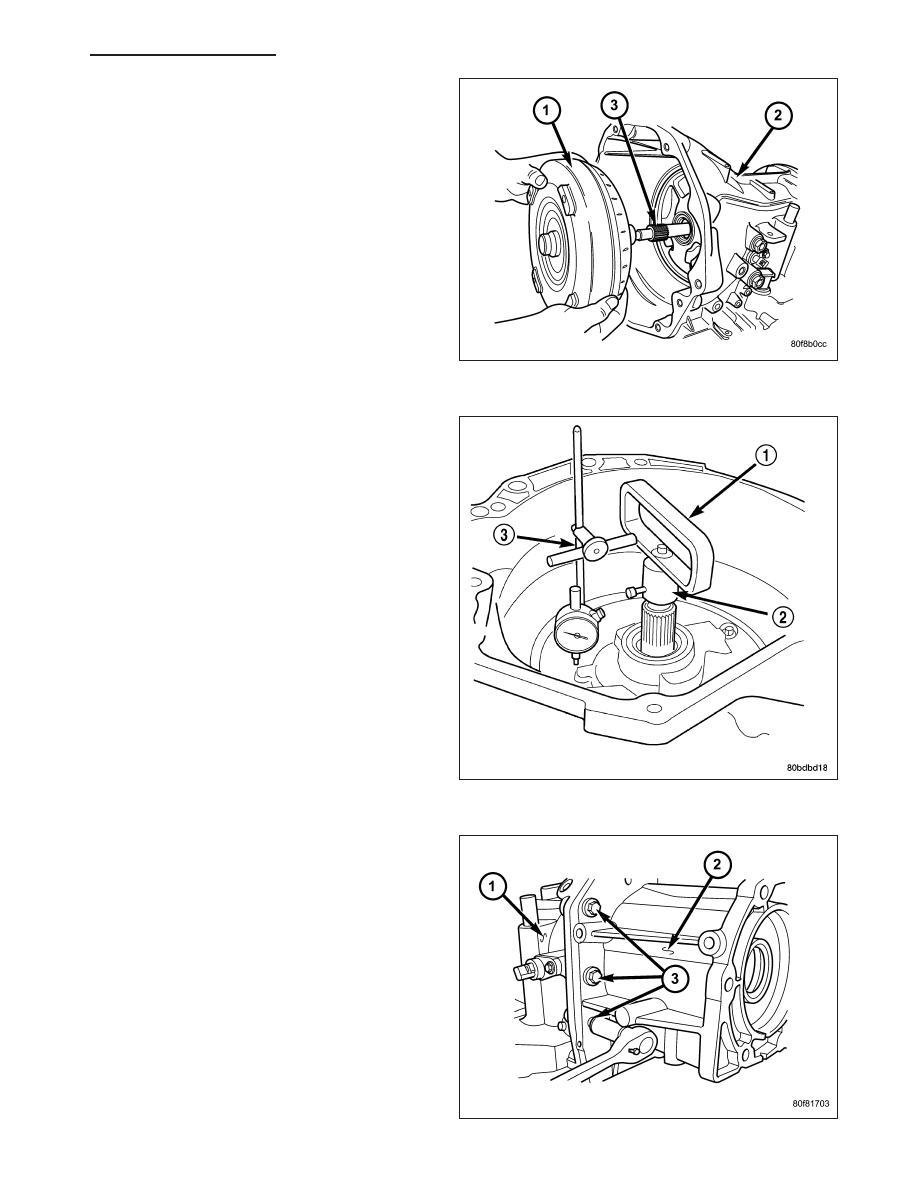

1. Remove the torque converter (1) from the transmis-

sion input shaft (3).

2. Measure input shaft end play using Tool 8266 (1,

2). Set up Tool 8266 and a dial indicator as shown.

3. Move input shaft in and out to obtain end play

reading. End play specifications are 0.13 to 0.64
mm (0.005 to 0.025 inch). Record indicator reading
for reference when reassembling the transmission.
If endplay exceeds the specified range, the #4
thrust plate needs to be inspected and changed if
necessary.

NOTE: The four bolts (3) along the bottom of the
adapter or extension housing (2) have a sealing
patch applied from the factory. Note the locations
of these bolts and separate these bolts for reuse.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 191

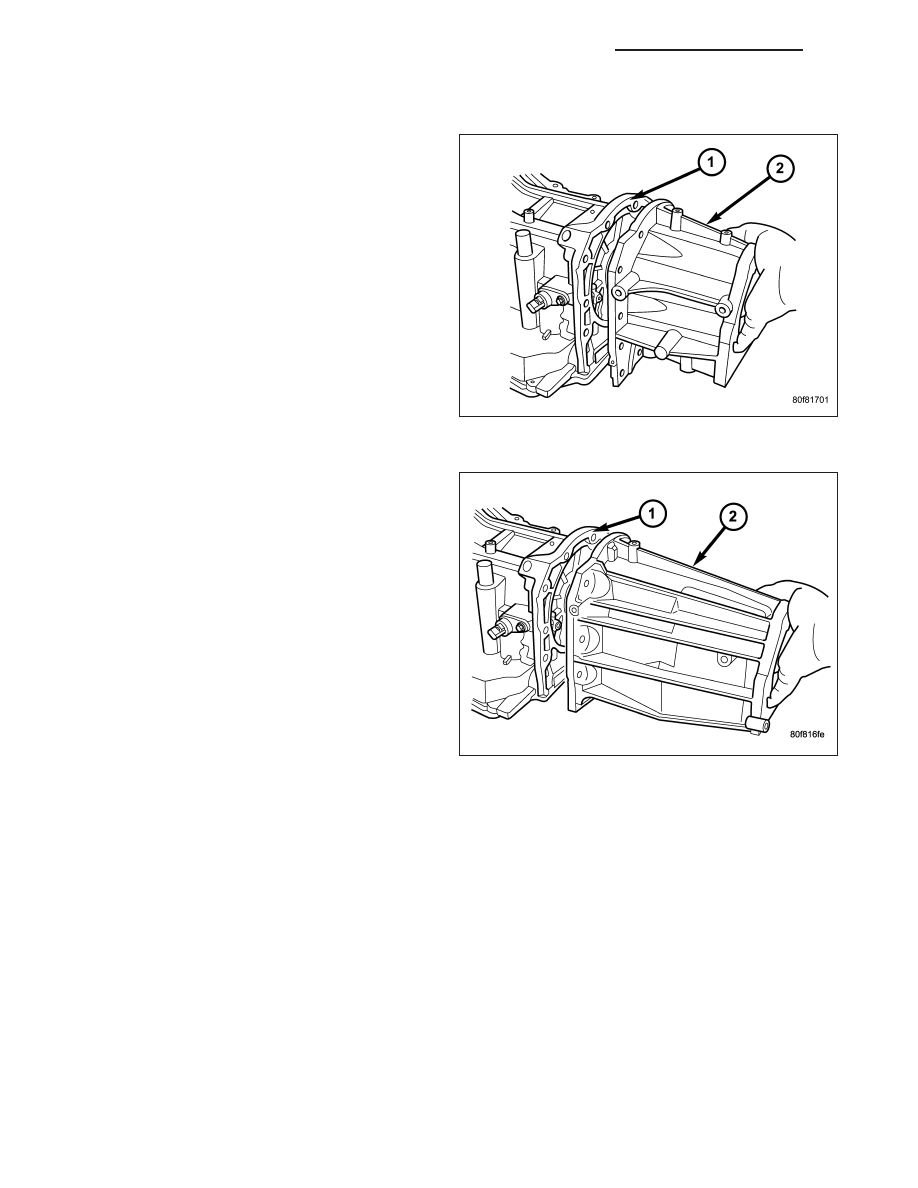

4. Remove the bolts that hold the adapter or extension housing (2) onto the transmission case.

5. Remove the adapter (2) housing, 4X4 vehicles

only, from the transmission case. There are two pry
slots located near the bottom corners of the hous-
ing for separating the housing from the transmis-
sion case.

6. Remove the extension (2) housing, 4X2 vehicles

only, from the transmission case. There are two pry
slots located near the bottom corners of the hous-
ing for separating the housing from the transmis-
sion case.

21 - 192

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
