Dodge Durango (HB). Manual - part 119

C2100-BATTERY VOLTAGE LOW

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 255

C2100-BATTERY VOLTAGE LOW (CONTINUED)

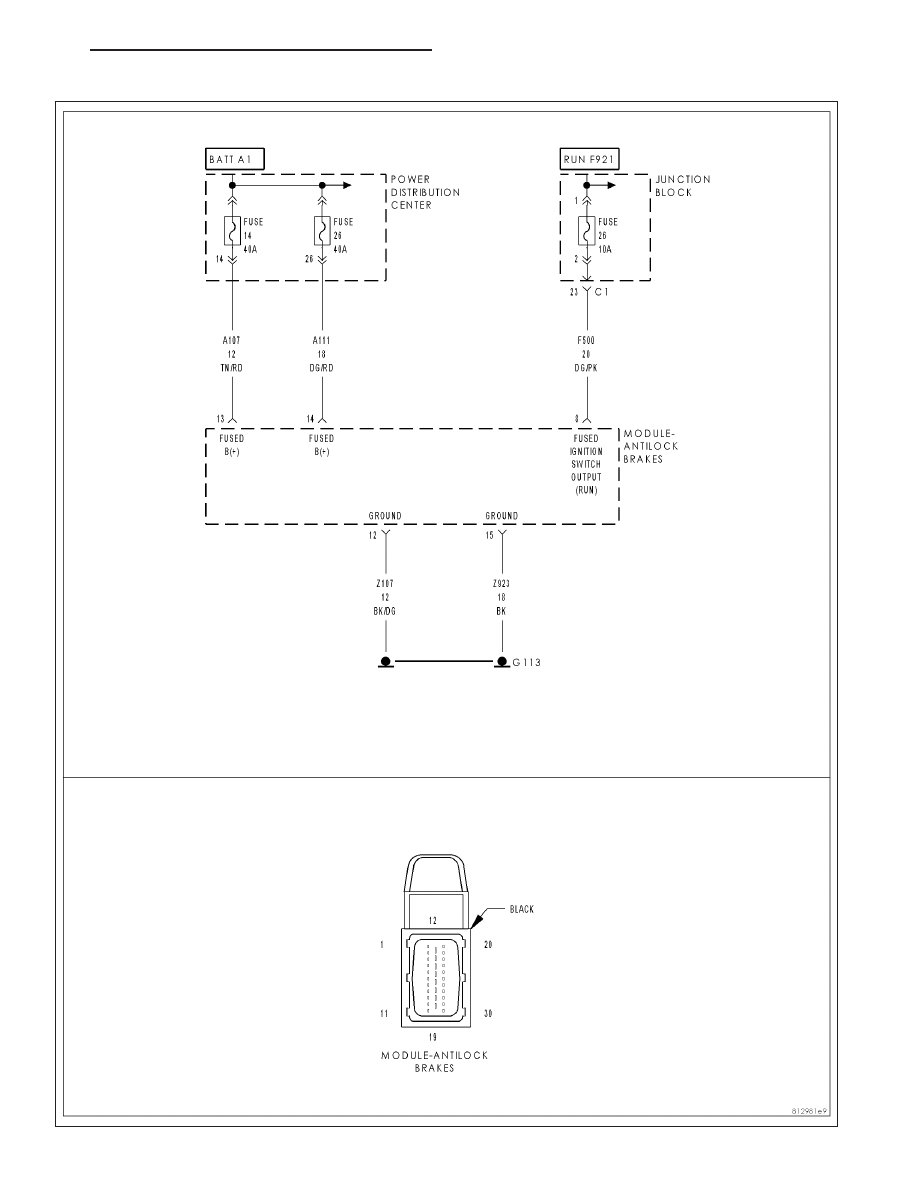

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Vehicle speeds above 6 km/h (3.4 mph).

•

Set Condition:
Voltage is <8.8 volts for >500 ms at vehicle speeds above 6 km/h (3.4 mph).

Possible Causes

DTC’S IN THE PCM

CHARGING SYSTEM FAILURE

Diagnostic Test

1.

DTC’S IN THE PCM

With the scan tool read DTC’s from the PCM.

Are any charging system codes present?

Yes

>> Repair the charging system DTC in the PCM.

Perform ABS VERIFICATION TEST — VER 1.

No

>> Go To 2

2.

CHARGING SYSTEM FAILURE

With a scan tool read input voltage.

Is voltage under 8.8 volts?

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Yes

>> Repair the charging system per service information.

Perform ABS VERIFICATION TEST — VER 1.

5 - 256

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C2101-BATTERY VOLTAGE HIGH

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 257

C2101-BATTERY VOLTAGE HIGH (CONTINUED)

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Vehicle speeds above 6 km/h (3.4 mph).

•

Set Condition:
Voltage is >17.4 volts for >500 ms at vehicle speeds above 6 km/h

Possible Causes

DTC’S IN THE PCM

CHARGING SYSTEM FAILURE

Diagnostic Test

1.

DTC’S IN THE PCM

With the scan tool read DTC’s from the PCM.

Are any charging system codes present?

Yes

>> Repair the charging system DTC in the PCM.

Perform ABS VERIFICATION TEST — VER 1.

No

>> Go To 2

2.

CHARGING SYSTEM FAILURE

With a scan tool read input voltage.

Is voltage over 17.0 volts?

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Yes

>> Repair the charging system per service information.

Perform ABS VERIFICATION TEST — VER 1.

5 - 258

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB
