Dodge Durango (HB). Manual - part 117

C1210-G SENSOR INPUT CIRCUIT PERFORMANCE

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 247

C1210-G SENSOR INPUT CIRCUIT PERFORMANCE (CONTINUED)

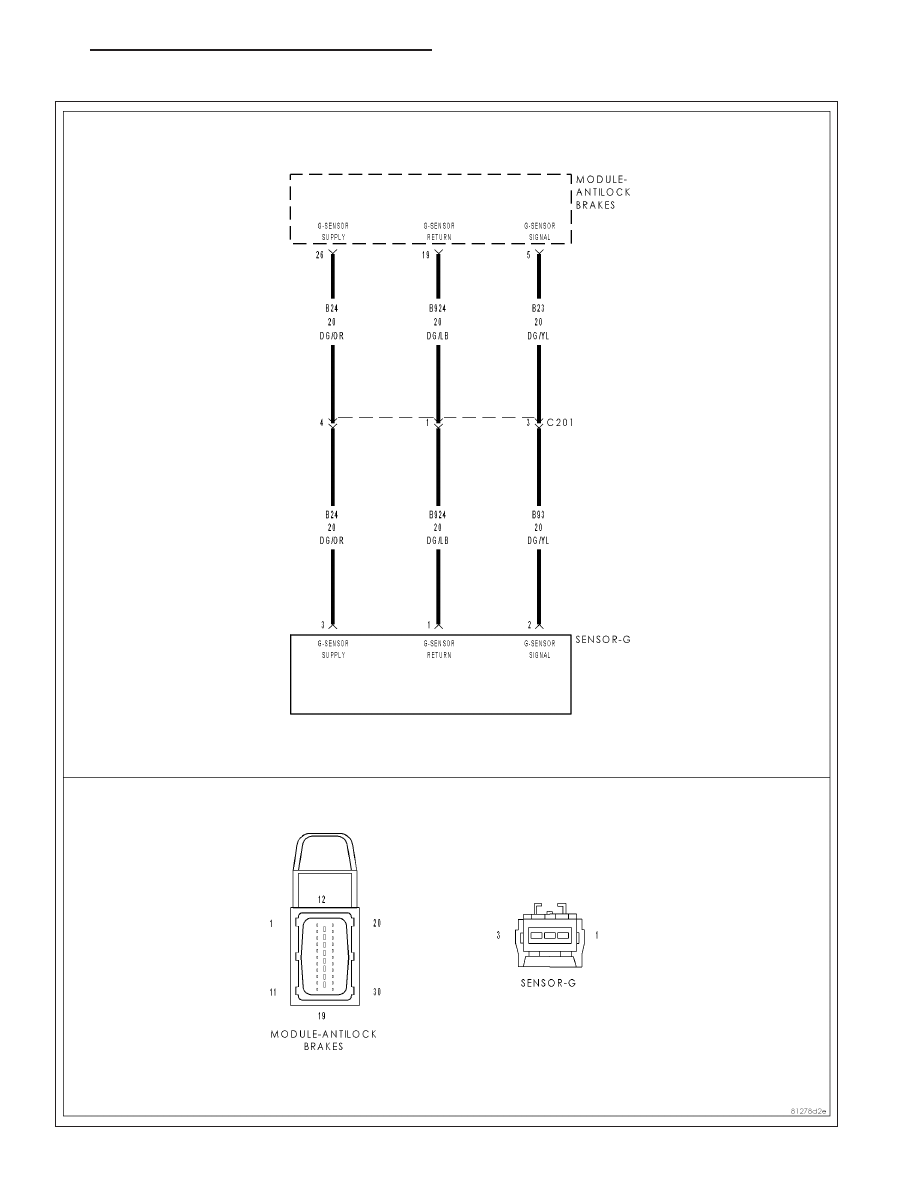

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
After initialization.

•

Set Condition:
The voltage of the G-sensor is out of range < 0.48 volts or > 4.82 volts.

Possible Causes

(B24) G-SENSOR SUPPLY CIRCUIT OPEN

(B24) G-SENSOR SUPPLY CIRCUIT SHORT TO GROUND

(B23) G-SENSOR SIGNAL CIRCUIT OPEN

(B23) G-SENSOR SIGNAL CIRCUIT SHORT TO GROUND

(B924) G-SENSOR RETURN CIRCUIT OPEN

(B924) G-SENSOR RETURN CIRCUIT SHORT TO GROUND

G-SENSOR

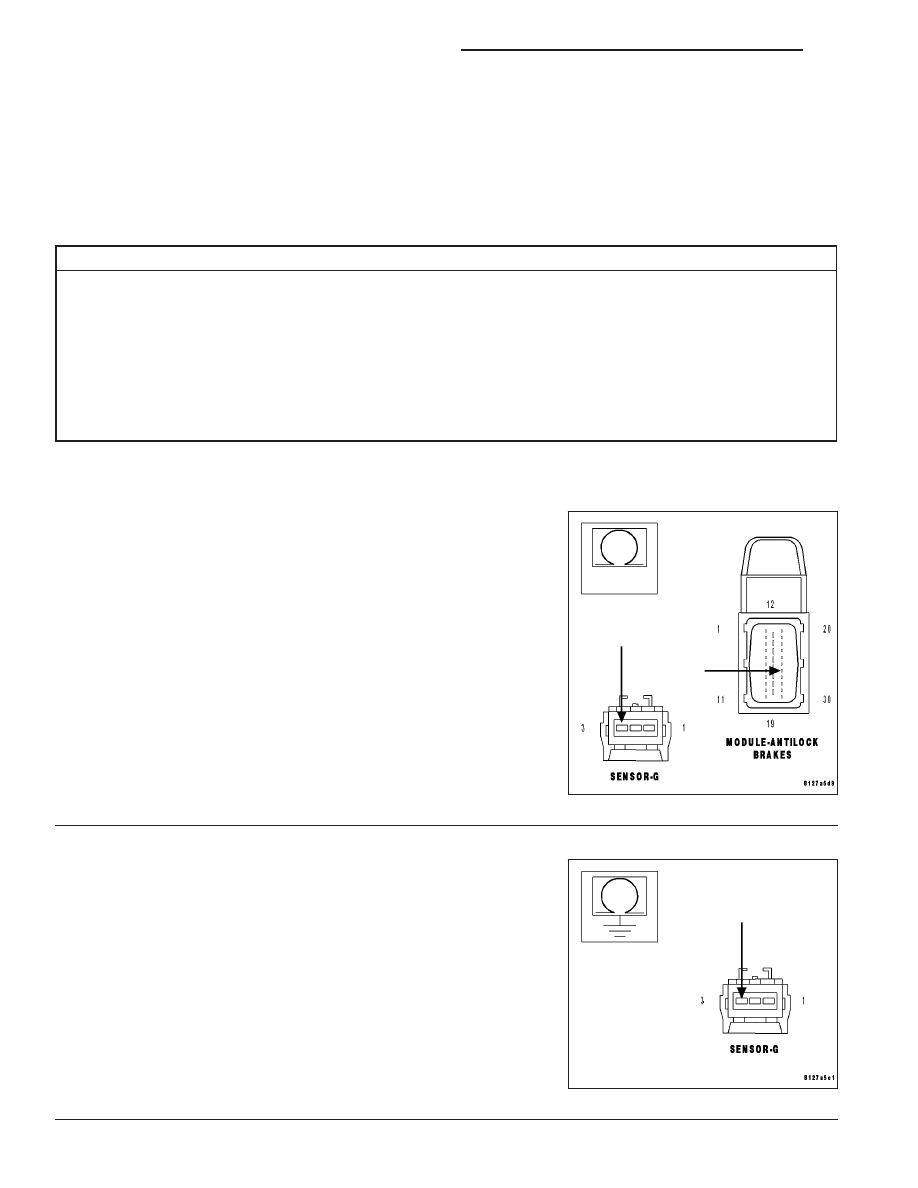

1.

(B24) G-sensor supply circuit open

Turn the ignition off.

Disconnect the Anti-lock Brake module harness connector.

Disconnect the G—sensor harness connector.

NOTE: Check connector - Clean/repair as necessary.
Measure the resistance of the (B24) G-sensor supply circuit from the
G-sensor harness connector to the Anti-lock brake module.

Is the resistance above 5 ohms?

Yes

>> Repair the open (B24) G-sensor supply circuit.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go to 2

2.

(B24) G-sensor supply circuit shorted to ground

Measure the resistance of the (B24) G-sensor supply circuit from the
G-sensor harness connector to ground.

Is the resistance below 5 ohms?

Yes

>> Repair the (B24) G-sensor supply circuit shorted to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go to 3

5 - 248

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C1210-G SENSOR INPUT CIRCUIT PERFORMANCE (CONTINUED)

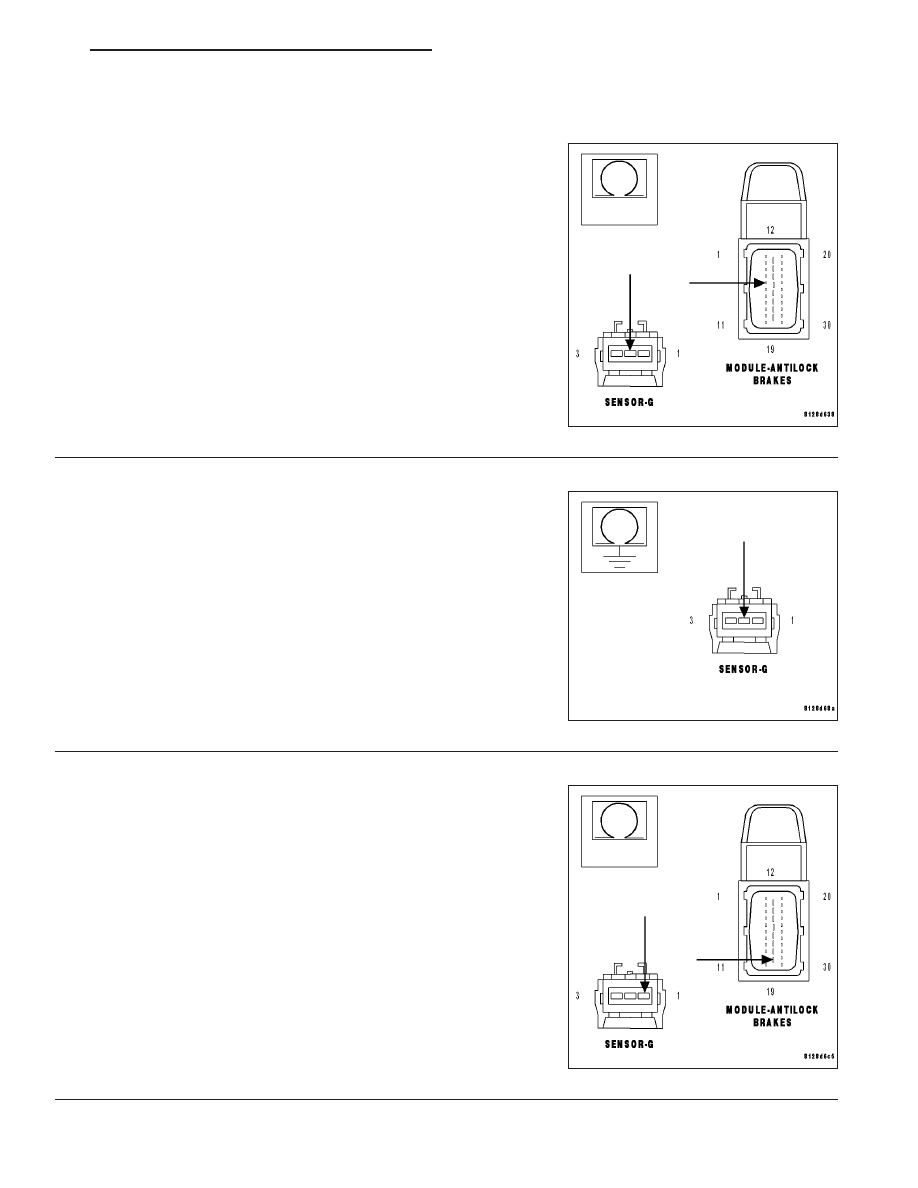

3.

(B23) G-sensorsignal circuit open

Measure the resistance of the (B23) G-sensor signal circuit from the
G-sensor harness connector to the Anti-lock brake module.

Is the resistance above 5 ohms?

Yes

>> Repair the open (B23) G-sensor signal circuit.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go to 4

4.

(B23) G-sensor signal circuit shorted to ground

Measure the resistance of the (B23) G-sensor signal circuit from the
G-sensor harness connector to ground.

Is the resistance below 5 ohms?

Yes

>> Repair the (B23) G-sensor signal circuit shorted to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go to 5

5.

(B924) G-sensor return circuit open

Measure the resistance of the (B924) G-sensor return circuit from the
G-sensor harness connector to the Anti-lock brake module.

Is the resistance above 5 ohms?

Yes

>> Repair the open (B924) G-sensor return circuit.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go to 6

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 249

C1210-G SENSOR INPUT CIRCUIT PERFORMANCE (CONTINUED)

6.

(B924) G-sensor return circuit shorted to ground

Measure the resistance of the (B924) G-sensor return circuit from the
G-sensor harness connector to ground.

Is the resistance below 5 ohms?

Yes

>> Repair the (B924) G-sensor return circuit shorted to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the G-sensor.

Perform ABS VERIFICATION TEST - VER 1.
