REMOVAL

3.7L V-6

A (factory adjusted) set screw is used to mechanically
limit the position of the throttle body throttle plate.
Never attempt to adjust the engine idle speed
using this screw. All idle speed functions are con-
trolled by the Powertrain Control Module (PCM).

1. Remove air cleaner tube at throttle body.

2. Disconnect throttle body electrical connectors at

IAC motor and TPS.

3. Remove all control cables from throttle body (lever)

arm. Refer to the Accelerator Pedal and Throttle
Cable section for removal/installation procedures.

4. Disconnect necessary vacuum lines at throttle

body.

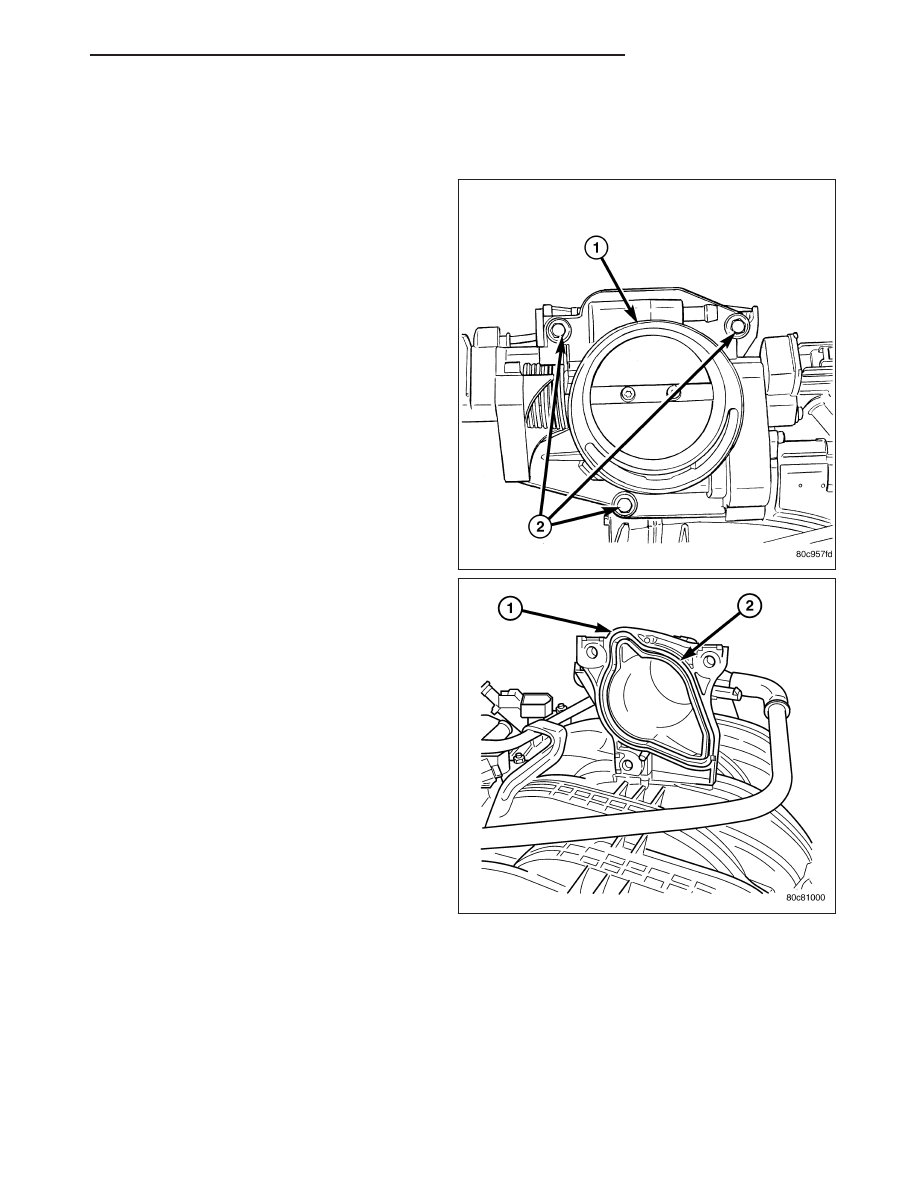

5. Remove three throttle body mounting bolts (2).

6. Remove throttle body from intake manifold.

7. Check condition of old throttle body-to-intake man-

ifold o-ring (2).

HB

FUEL INJECTION

14 - 47

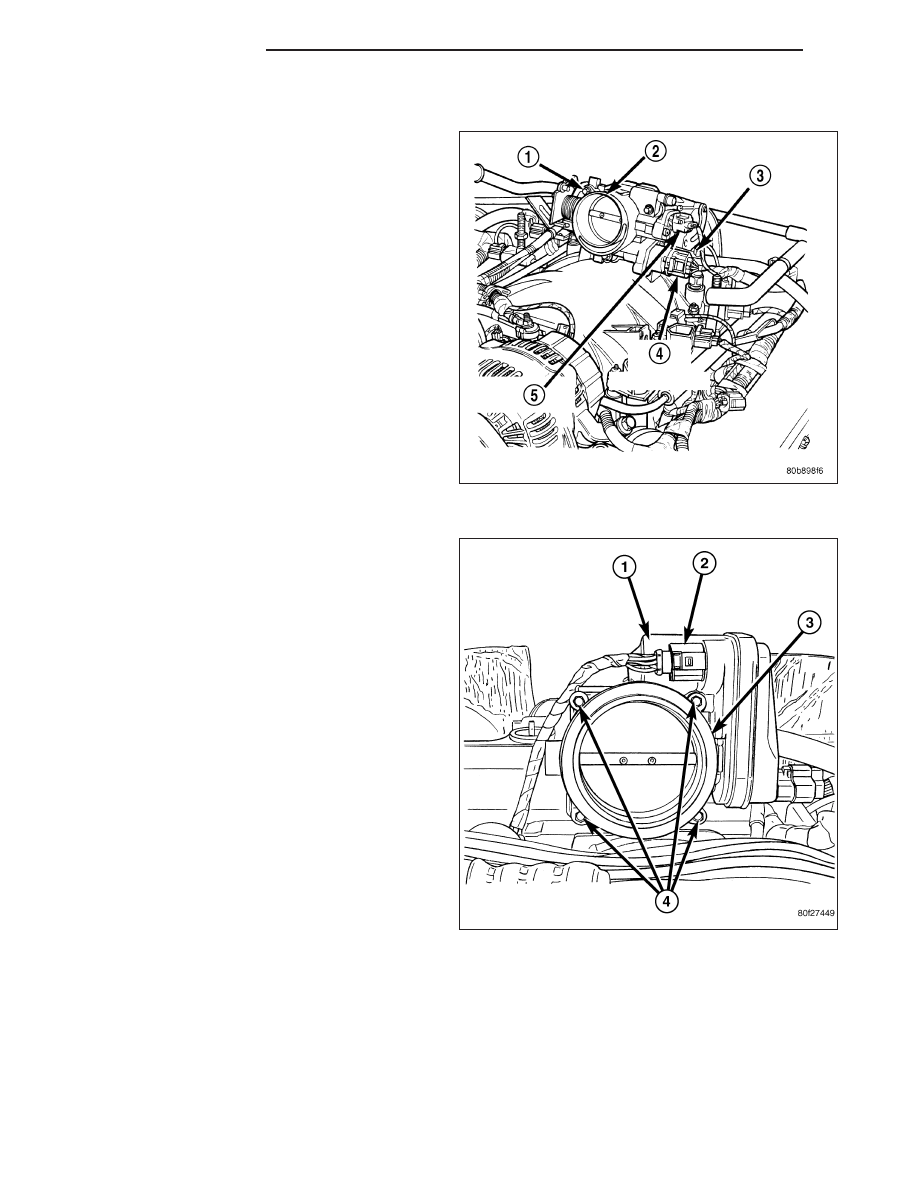

4.7L V-8

1. Remove air duct and air resonator box at throttle

body.

2. Disconnect throttle body electrical connectors at

IAC motor and TPS (3) , (4), and (5).

3. Remove vacuum line at throttle body.

4. Remove all control cables from throttle body (lever)

arm. Refer to Accelerator Pedal and Throttle Cable.

5. Remove three throttle body mounting bolts (1).

6. Remove throttle body from intake manifold.

5.7L V-8

CAUTION: Do not use spray (carb) cleaners on any
part of the throttle body. Do not apply silicone
lubricants to any part of the throttle body.

1. Remove air duct and air resonator box at throttle

body.

2. Disconnect electrical connector at throttle body (2).

3. Remove four throttle body mounting bolts (4).

4. Remove throttle body from intake manifold.

14 - 48

FUEL INJECTION

HB

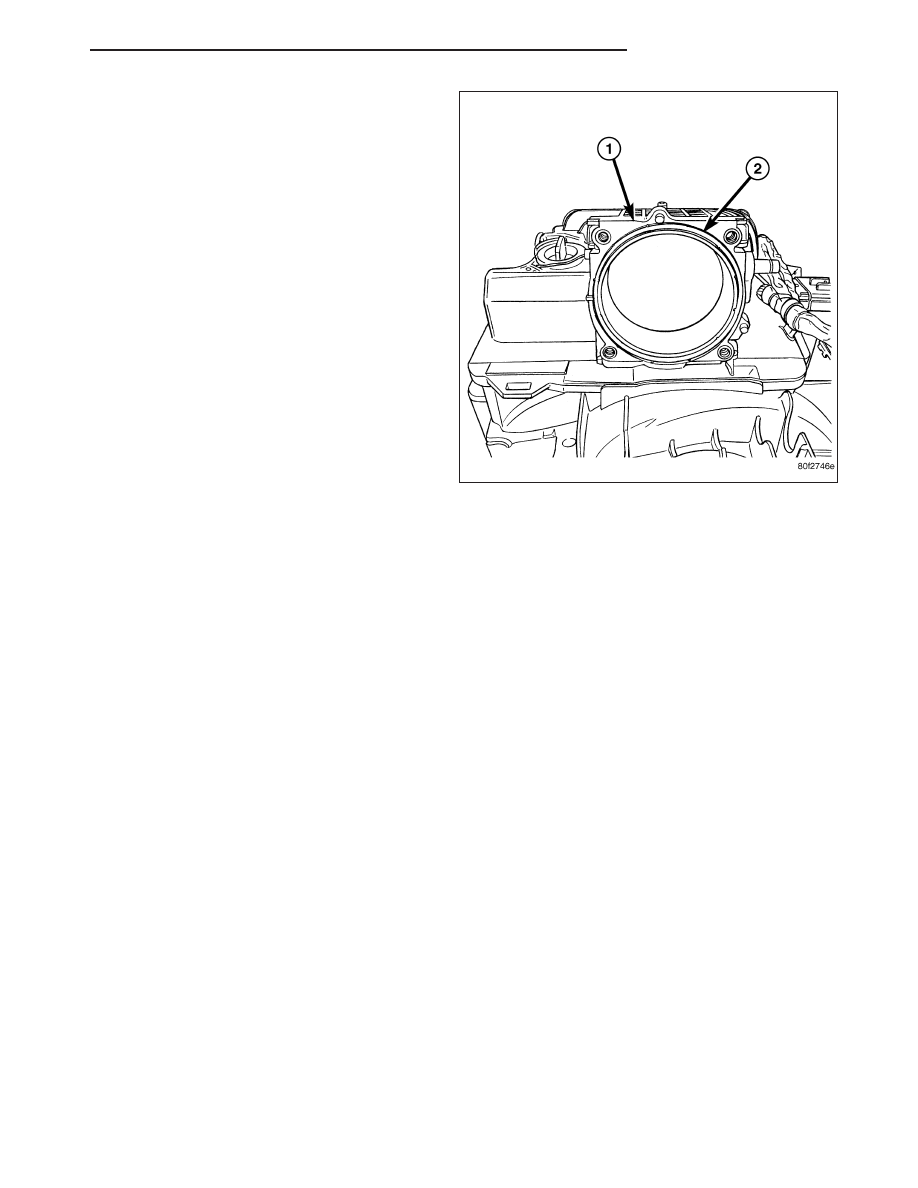

5. Check condition of throttle body o-ring (2).

INSTALLATION

3.7L V-6

1. Check condition of throttle body-to-intake manifold o-ring. Replace as necessary.

2. Clean mating surfaces of throttle body and intake manifold.

3. Install throttle body-to-intake manifold o-ring.

4. Install throttle body to intake manifold.

5. Install 3 mounting bolts. Tighten bolts to 12 N·m (105 in. lbs.) torque.

6. Install control cables.

7. Install electrical connectors.

8. Install necessary vacuum lines.

9. Install air plenum.

4.7L V-8

1. Clean throttle body-to-intake manifold o-ring.

2. Clean mating surfaces of throttle body and intake manifold.

3. Install throttle body to intake manifold by positioning throttle body to manifold alignment pins.

4. Install three mounting bolts. Tighten bolts to 12 N·m (105 in. lbs.) torque.

5. Install control cables.

6. Install vacuum line to throttle body.

7. Install electrical connectors.

8. Install air plenum.

5.7L V-8

CAUTION: Do not use spray (carb) cleaners on any part of the throttle body. Do not apply silicone lubricants
to any part of the throttle body.

1. Clean and check condition of throttle body-to-intake manifold o-ring.

2. Clean mating surfaces of throttle body and intake manifold.

HB

FUEL INJECTION

14 - 49

3. Install throttle body to intake manifold by positioning throttle body to manifold alignment pins.

4. Install 4 mounting bolts. Refer to Torque Specifications.

5. Install electrical connector.

6. Install air plenum.

7. A Scan Tool may be used to learn electrical parameters. Go to the Miscellaneous menu, and then select ETC

Learn.

8. If the previous step is not performed, a Diagnostic Trouble Code (DTC) will be set.

9. If necessary, use a scan tool to erase any Diagnostic Trouble Codes (DTC’s) from PCM.

CABLE-THROTTLE CONTROL

REMOVAL

3.7L V-6

CAUTION: Be careful not to damage or kink cable core wire (within cable sheathing) while servicing accel-
erator pedal or throttle cable.

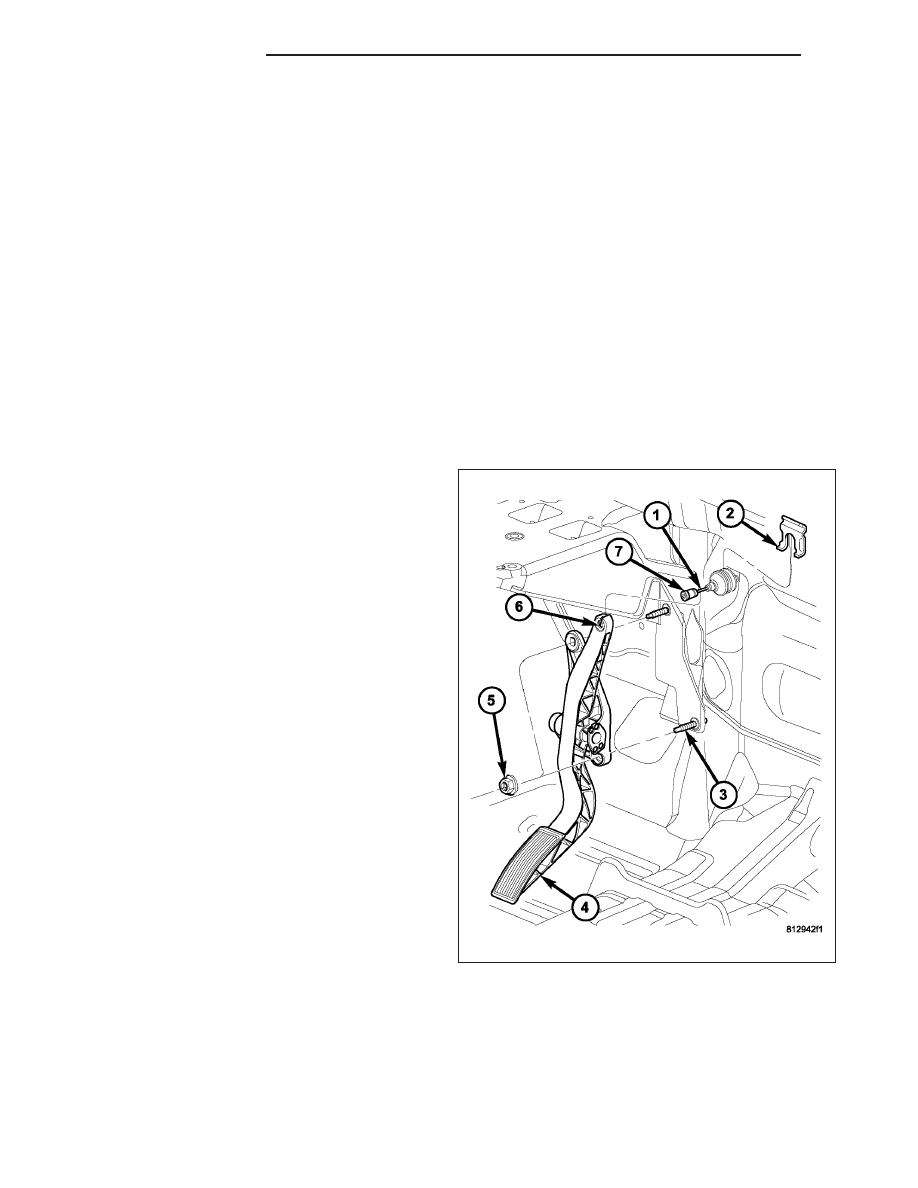

1. From inside vehicle, hold up accelerator pedal.

Remove plastic cable retainer (clip) (7) and throttle
cable core wire from upper end of pedal arm (6).
Plastic cable retainer snaps into top of pedal arm.

2. Remove cable core wire at pedal arm.

3. From inside vehicle, remove metal clip (2) holding

cable to dashpanel.

4. Remove air resonator box at throttle body.

5. Unsnap cable from dashpanel routing clip.

6. Remove cable housing from dash panel and pull

into engine compartment

.
