11. Install accessory drive belt tensioner assembly and both idler pulleys.

12. Install radiator lower hose.

13. Install both heater hoses.

14. Install radiator fan shroud.

15. Install the fan and fan drive assembly

16. Install the accessory drive belt.

17. Install the coolant bottle and washer bottle.

18. Install the upper radiator hose.

19. Install the air cleaner assembly.

20. Fill cooling system.

21. Refill engine oil.

22. Connect the battery negative cable.

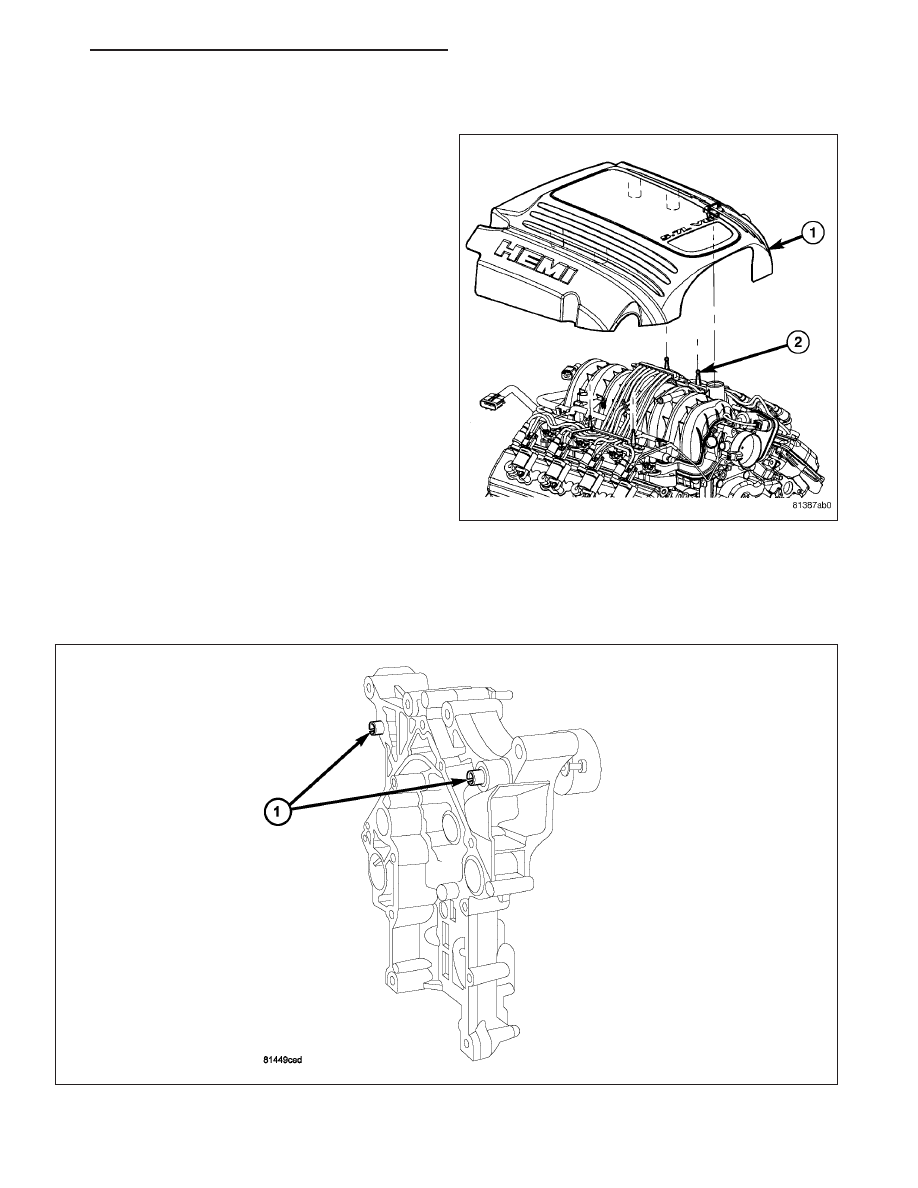

23. Install the engine cover (1).

TIMING CHAIN & SPROCKETS

REMOVAL

1. Disconnect battery negative cable.

2. Drain cooling system.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1443

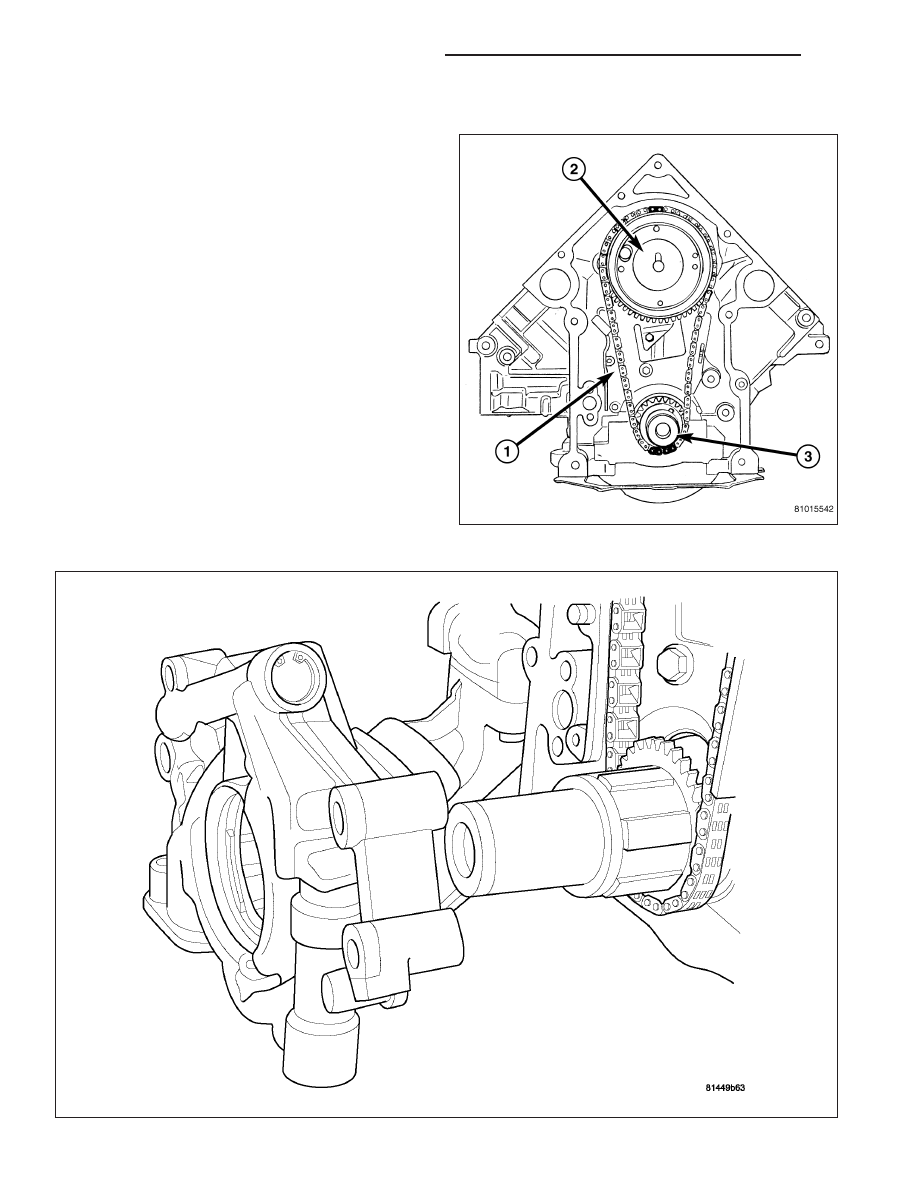

3. Remove Timing Chain Cover (1).

4. Re-install the vibration damper bolt finger tight.

Using a suitable socket and breaker bar, rotate the
crankshaft to align timing chain sprockets and key-
ways as shown.

CAUTION: The camshaft pin and the slot in the
cam sprocket must be clocked at 12:00 (2). The
crankshaft keyway must be clocked at 2:00 (3).
The crankshaft sprocket must be installed so that
the dots and or paint marking is at 6:00.

9 - 1444

ENGINE - 5.7L SERVICE INFORMATION

HB

5. Remove oil pump.

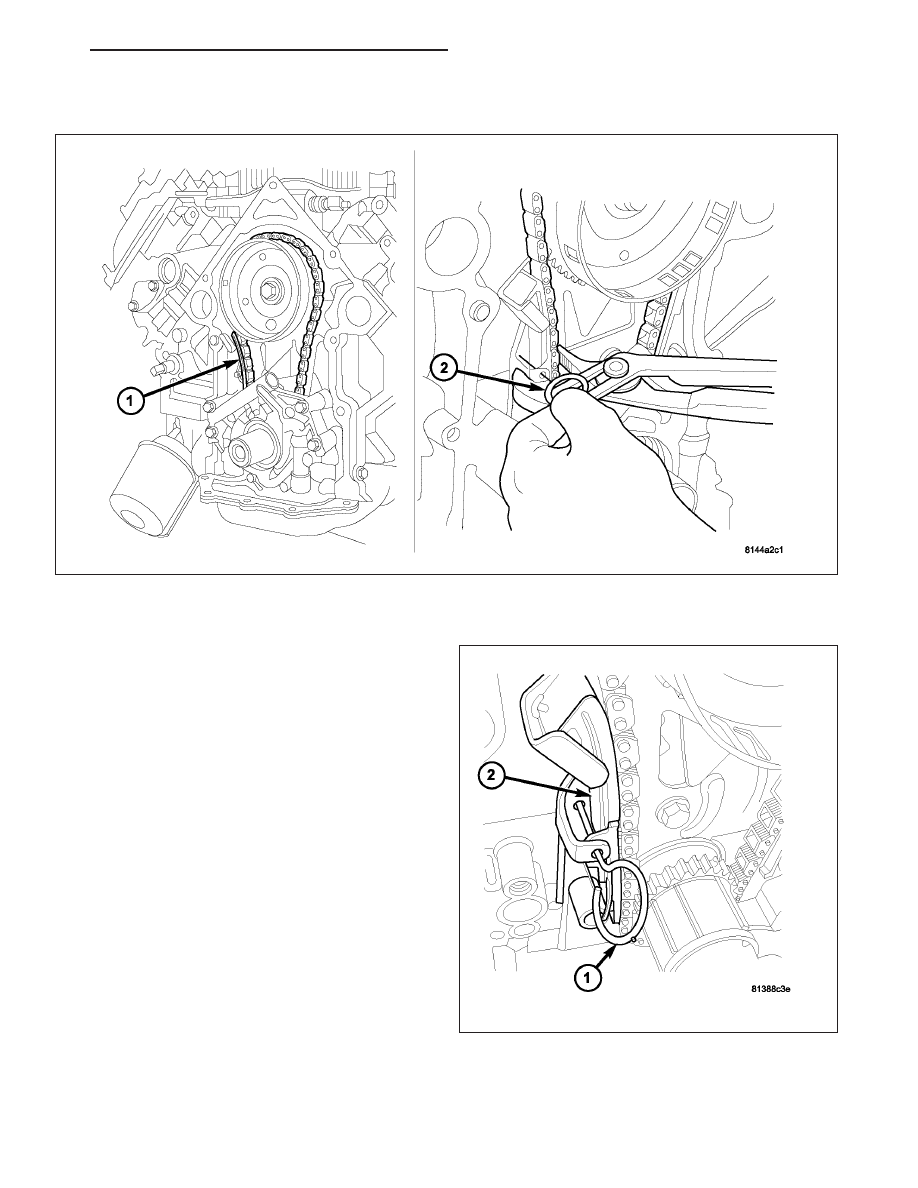

6. Retract tensioner shoe (1) until hole in shoe lines up with hole in bracket..

7. Slide a suitable pin (2) into the holes.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1445

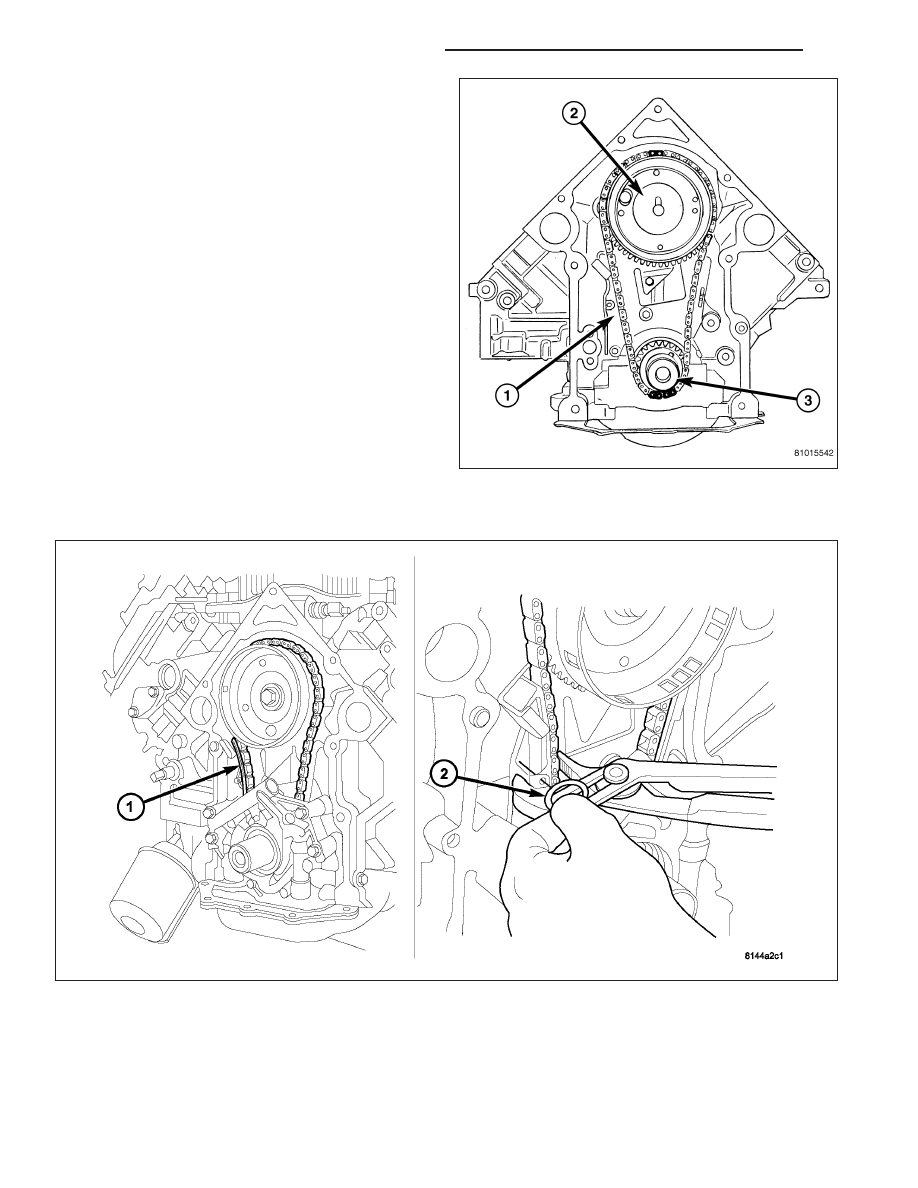

8. Remove camshaft sprocket attaching bolt and

remove timing chain with crankshaft and camshaft
sprockets (2).

9. If tensioner assembly is to be replaced, remove the

tensioner to block bolts and remove tensioner
assembly.

INSTALLATION

1. If tensioner (1) assembly is being replaced, install tensioner and mounting bolts. Torque bolts to 28 N·m (250 in.

lbs.).

2. Retract tensioner (2) if required.

9 - 1446

ENGINE - 5.7L SERVICE INFORMATION

HB
