INSPECTION

CAUTION: Oil pump pressure relief valve and
spring should not be removed from the oil pump.
If these components are disassembled and or
removed from the pump the entire oil pump
assembly must be replaced.

1. Remove the pump cover.

2. Clean all parts thoroughly. Mating surface of the oil

pump housing should be smooth. If the pump cover
is scratched or grooved the oil pump assembly
should be replaced.

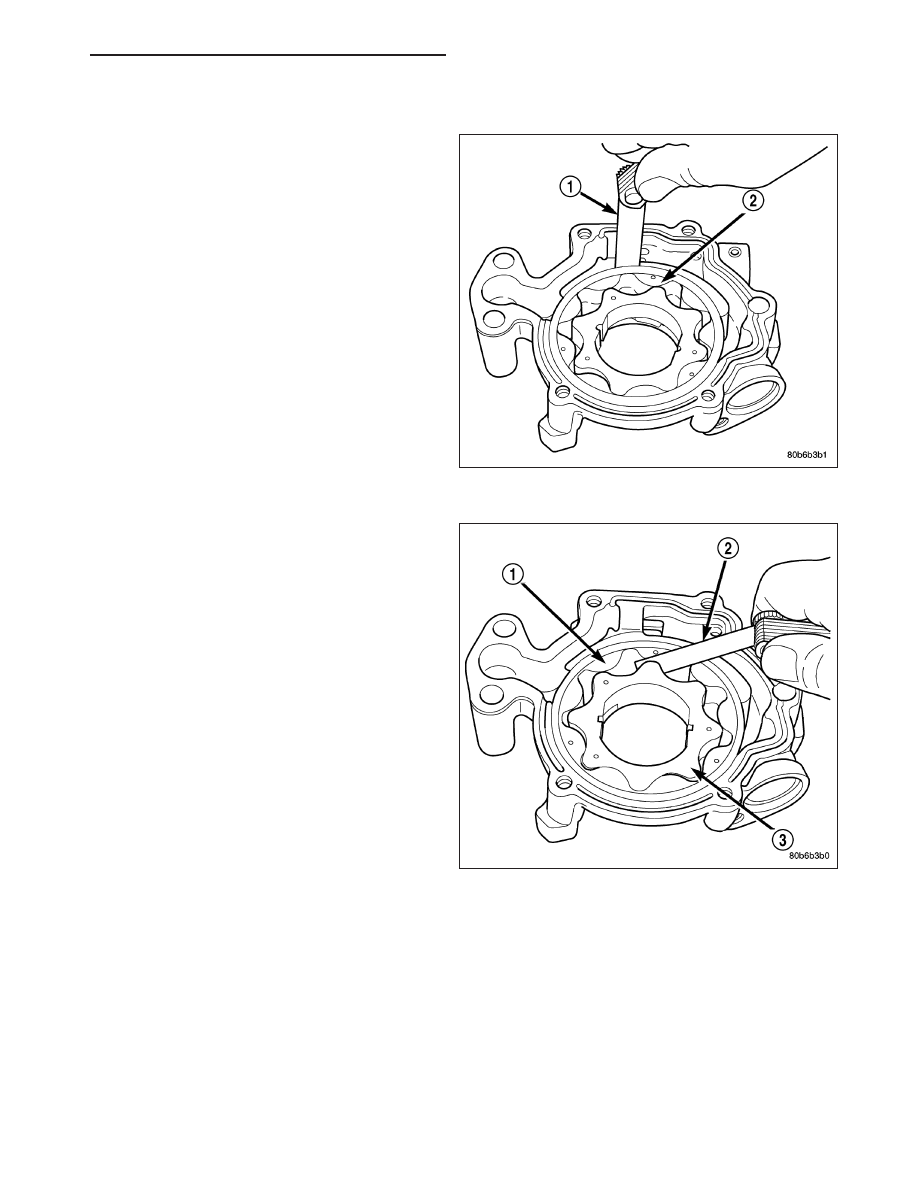

3. Slide outer rotor into the body of the oil pump.

Press the outer rotor to one side of the oil pump
body and measure clearance between the outer
rotor (2) and the body. If the measurement is
0.235mm (0.009 in.) or more the oil pump assem-
bly must be replaced.

4. Install the inner rotor in the into the oil pump body.

Measure the clearance between the inner (3) and
outer rotors (1). If the clearance between the rotors
is .150 mm (0.006 in.) or more the oil pump
assembly must be replaced.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1435

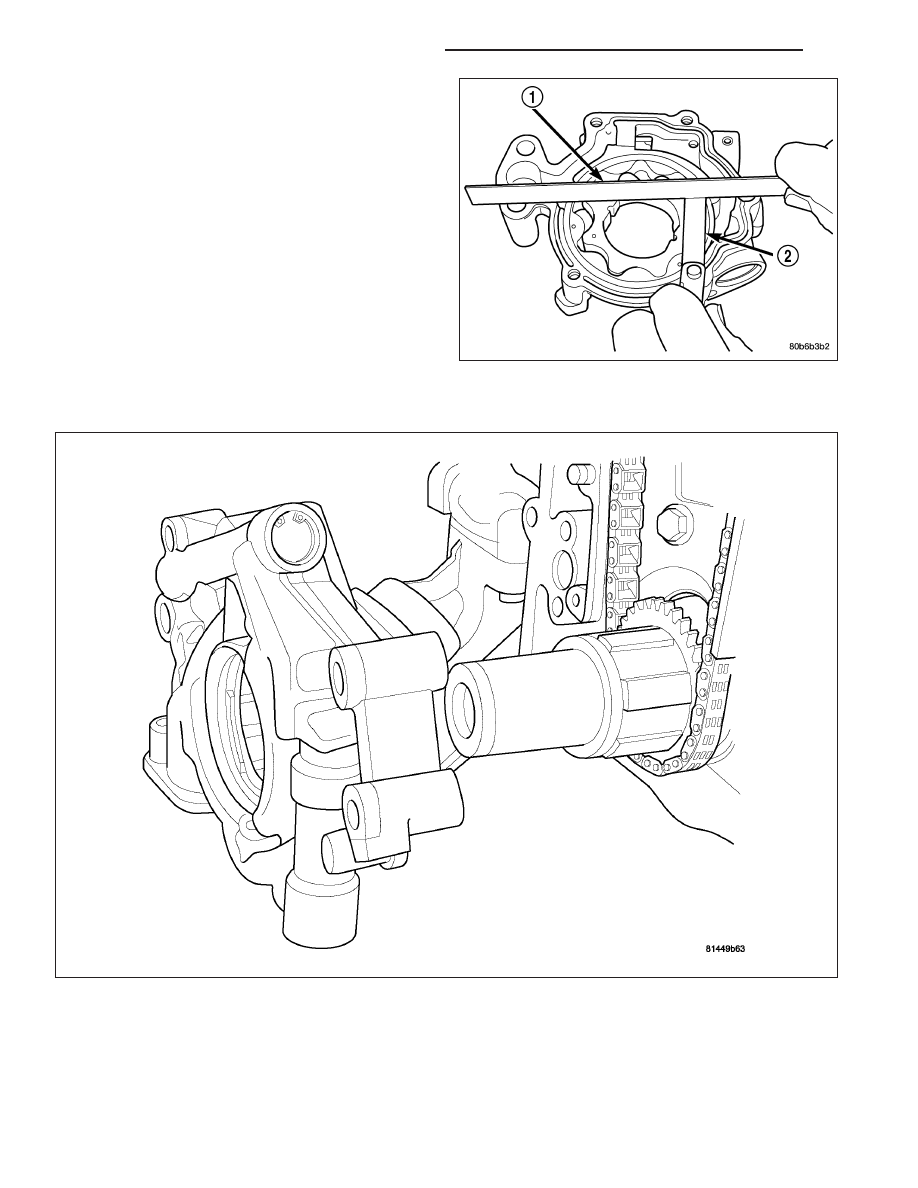

5. Place a straight edge (1) across the body of the oil

pump (between the bolt holes), if a feeler gauge (2)
of .095 mm (0.0038 in.) or greater can be inserted
between the straightedge and the rotors, the pump
must be replaced.

6. Reinstall the pump cover. Torque fasteners to 15

N·m (132 in. lbs.).

NOTE: The 5.7 Oil pump is released as an assem-
bly. There are no DaimlerChrysler part numbers for
Sub-Assembly components. In the event the oil
pump is not functioning or out of specification it
must be replaced as an assembly.

INSTALLATION

1. Position the oil pump onto the crankshaft and install the 4 oil pump retaining bolts.

2. Tighten the oil pump retaining bolts to 28 N·m (250 in. lbs.).

3. Install the timing chain cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - INSTAL-

LATION).

4. Install the pick-up tube and oil pan (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION).

9 - 1436

ENGINE - 5.7L SERVICE INFORMATION

HB

INTAKE MANIFOLD

DESCRIPTION

The intake manifold is made of a composite material and features long runners which maximizes low end torque.
The intake manifold uses single plane sealing which consist of eight individual press in place port gaskets to prevent
leaks.

DIAGNOSIS AND TESTING - INTAKE MANIFOLD LEAKAGE

An intake manifold air leak is characterized by lower than normal manifold vacuum. Also, one or more cylinders may
not be functioning.

WARNING: USE EXTREME CAUTION WHEN THE ENGINE IS OPERATING. DO NOT STAND IN A DIRECT LINE
WITH THE FAN. DO NOT PUT YOUR HANDS NEAR THE PULLEYS, BELTS OR THE FAN. DO NOT WEAR
LOOSE CLOTHING.

1. Start the engine.

2. Spray a small stream of water at the suspected leak area.

3. If a change in RPM is observed the area of the suspected leak has been found.

4. Repair as required.

REMOVAL

1. Disconnect negative cable from battery.

2. Remove the wiper module (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER MODULE - REMOVAL).

3. Remove resonator assembly and air inlet hose.

4. Disconnect electrical connectors for the following components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Intake Air Temperature (IAT) Sensor

•

Throttle Position (TPS) Sensor

•

Coolant Temperature (CTS) Sensor

5. Disconnect brake booster hose and positive crankcase ventilation (PCV) hose.

6. Remove generator and set aside.

NOTE: It is not necessary to remove lines or remove freon from A/C compressor.

7. Remove air conditioning compressor and set aside..

8. Bleed fuel system (Refer to 14 - FUEL SYSTEM/FUEL DELIVERY - STANDARD PROCEDURE).

9. Remove intake manifold retaining fasteners in a crisscross pattern starting from the outside bolts and ending at

the middle bolts.

10. Remove intake manifold and IAFM as an assembly.

CLEANING

NOTE: There is NO approved repair procedure for the intake manifold. If severe damage is found during
inspection, the intake manifold must be replaced.

Before installing the intake manifold thoroughly clean the mating surfaces. Use a suitable cleaning solvent, then air
dry.

INSPECTION

1. Inspect the intake sealing surface for cracks, nicks and distortion.

2. Inspect the intake manifold vacuum hose fittings for looseness or blockage.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1437

INSTALLATION

1. Install intake manifold seals.

2. Position intake manifold and IAFM.

3. Install intake manifold retaining bolts, and tighten in sequence from the middle bolts towards the outside in a

crisscross pattern. Torque fasteners to 12 N·m (105 in. lbs.).

4. Connect electrical connectors for the following components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Intake Air Temperature (IAT) Sensor

•

Throttle Position (TPS) Sensor

•

Coolant Temperature (CTS) Sensor

•

Idle Air Control (IAC) Motor

5. Install generator.

6. Install A/C compressor.

7. Connect Brake booster hose and Positive crankcase ventilation (PCV) hose.

8. Install the wiper module (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER MODULE - INSTALLATION).

9. Install resonator assembly and air inlet hose.

10. Connect negative cable to battery.

MANIFOLD - EXHAUST

DESCRIPTION

The exhaust manifolds are log style with a patented flow enhancing design to maximize performance. The exhaust
manifolds are made of high silicon molybdenum cast iron. A multi-layer stainless steel exhaust manifold gasket is
used to improve sealing to the cylinder head. The exhaust manifolds are covered by a three layer laminated heat
shield for thermal protection and noise reduction. The heat shields are fastened with a torque prevailing nut that is
backed off slightly to allow for the thermal expansion of the exhaust manifold, with the exception of the nut, which
also secures the oil dipstick tube bracket. That nut should not be backed off.

OPERATION

The exhaust manifolds collect the engine exhaust exiting the combustion chambers, then channels the exhaust
gases to the exhaust pipes attached to the manifolds.

REMOVAL

EXHAUST MANIFOLD

1. Disconnect negative battery cable.

2. Raise vehicle.

3. Remove exhaust pipe to manifold bolts.

4. Remove engine mount thru bolts.

5. Lower vehicle.

6. Install engine support fixture special tool #8534.

7. Raise engine enough to remove manifolds.

CAUTION: Do not damage engine harness while raising the engine.

8. Remove heat shield.

9. Remove manifold bolts.

10. Remove manifold and gasket.

CLEANING

Clean mating surfaces on cylinder head and manifold. Wash with solvent and blow dry with compressed air.

9 - 1438
