10. Install exhaust pipe to manifold.

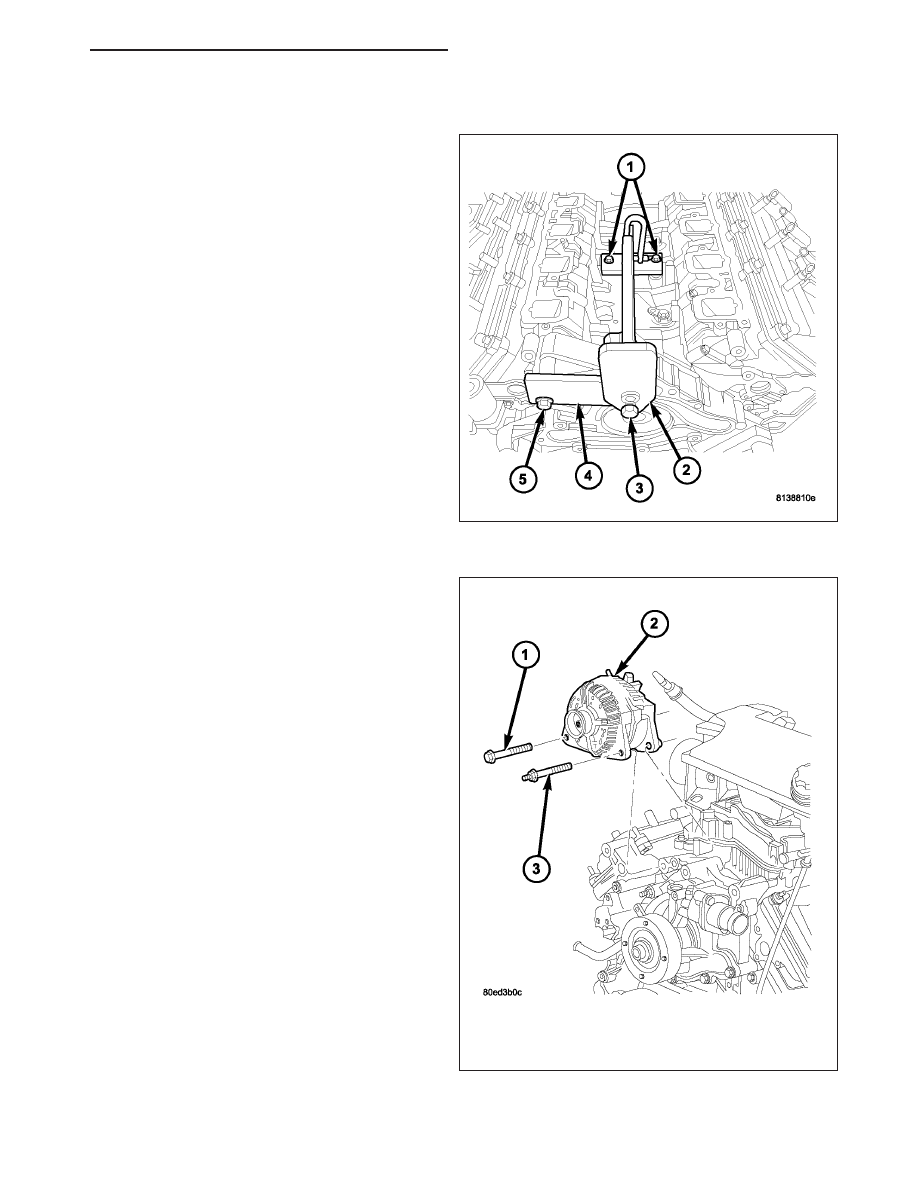

11. Remove engine lift fixture (2), special tool # 8984.

12. Connect the fuel supply line (Refer to 14 - FUEL

SYSTEM/FUEL

DELIVERY/QUICK

CONNECT

FITTING - STANDARD PROCEDURE).

13. Reinstall the power steering pump.

14. Connect the heater hoses.

15. Install the intake manifold.

16. Using a new gasket, install throttle body (Refer to

14 - FUEL SYSTEM/FUEL INJECTION/THROT-
TLE BODY - INSTALLATION).

17. Install the generator (2) and wire connections

(Refer to 8 - ELECTRICAL/CHARGING/GENERA-
TOR - INSTALLATION).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1335

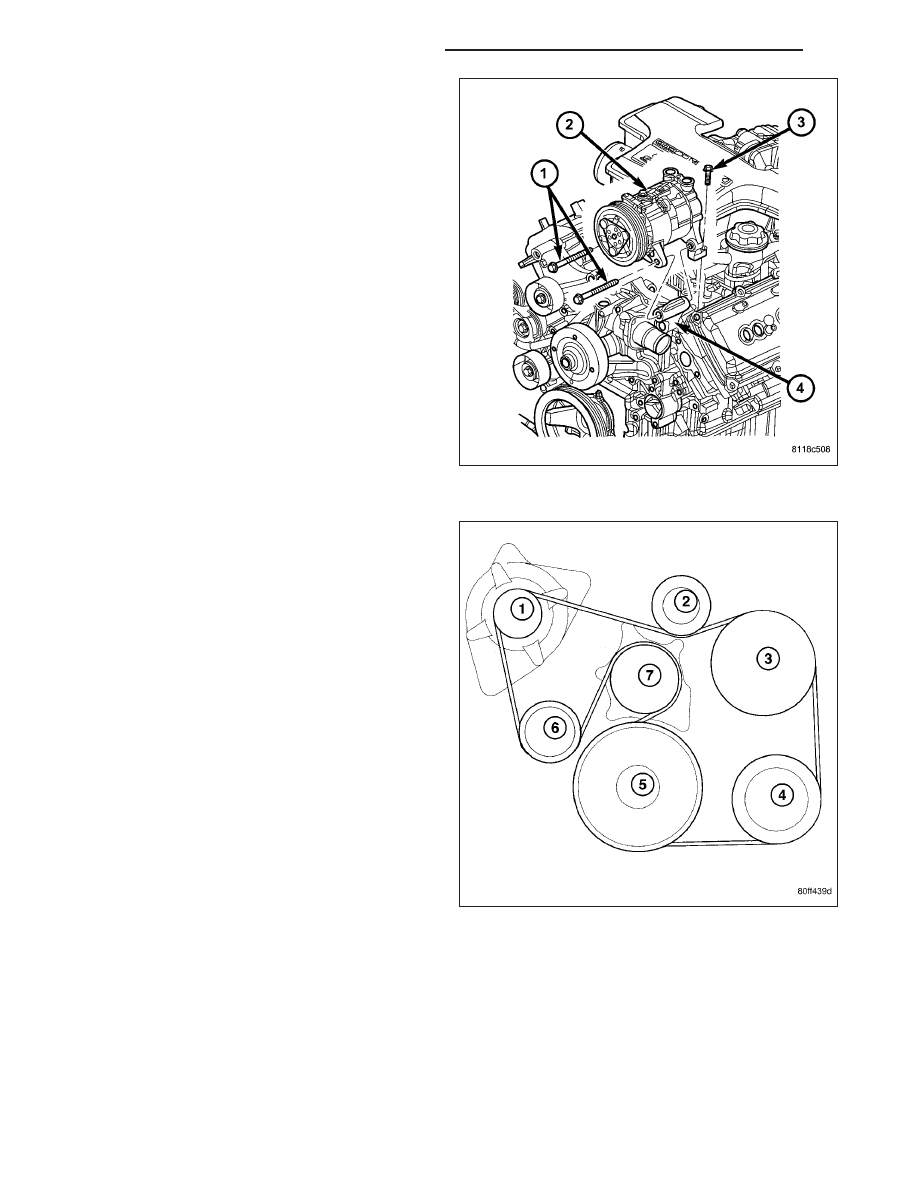

18. Install a/c compressor (2) and lines (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING/A/C
COMPRESSOR - INSTALLATION).

19. Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY DRIVE/DRIVE BELTS -
INSTALLATION).

20. Install radiator (Refer to 7 - COOLING/ENGINE/

RADIATOR - INSTALLATION).

21. Connect the radiator lower hose.

22. Connect the transmission oil cooler lines to the

radiator.

23. Install the fan shroud.

24. Install the fan (Refer to 7 - COOLING/ENGINE/

RADIATOR FAN - INSTALLATION).

25. Connect the radiator upper hose.

26. Install the condenser (Refer to 24 - HEATING &

AIR

CONDITIONING/PLUMBING/A/C

CON-

DENSER - INSTALLATION).

27. Install upper radiator support crossmember.

28. Install the washer bottle.

29. Charge

the

refigerant

(Refer

to

24

-

HEATING

& AIR

CONDITIONING/PLUMBING

-

STANDARD

PROCEDURE).

9 - 1336

ENGINE - 5.7L SERVICE INFORMATION

HB

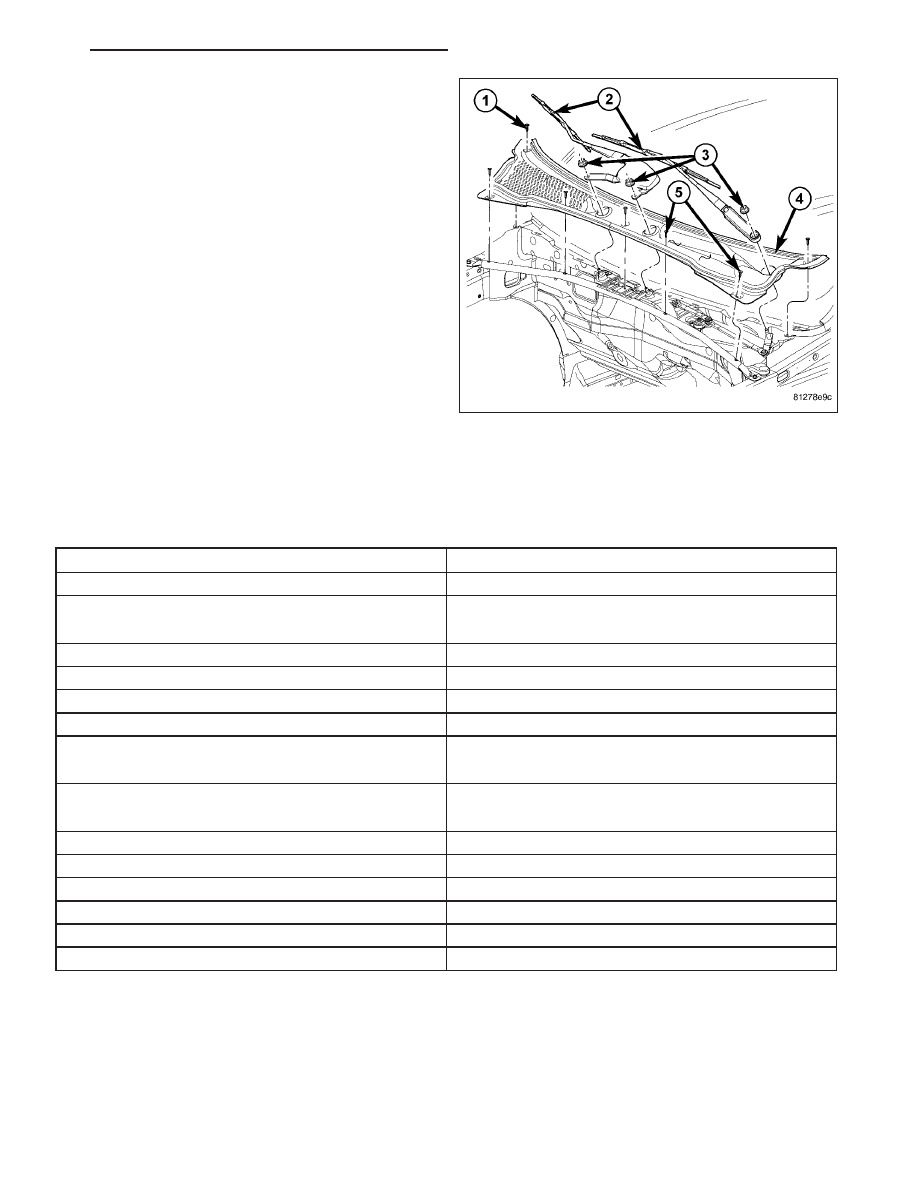

30. Install the cowl grille (4).

31. Install the air cleaner resonator and duct work..

32. Add engine oil to crankcase (Refer to LUBRICA-

TION & MAINTENANCE/FLUID TYPES - SPECI-
FICATIONS).

33. Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

34. Connect battery negative cable.

35. Start engine and inspect for leaks.

36. Road test vehicle.

SPECIFICATIONS

5.7L ENGINE

GENERAL DESCRIPTION

DESCRIPTION

SPECIFICATION

Engine Type

90° V-8 OHV

Displacement

5.7 Liters

345 ( Cubic Inches)

Bore

99.5 mm (3.91 in.)

Stroke

90.9 mm (3.58 in.)

Compression Ratio

9.6:1

Firing Order

1-8-4-3-6-5-7-2

Lubrication

Pressure Feed - Full Flow

Filtration

Cooling System

Liquid Cooled - Forced

Circulation

Cylinder Block

Cast Iron

Cylinder Head

Aluminum

Crankshaft

Nodular Iron

Camshaft

Hollow Assembled Camshaft

Pistons

Aluminum Alloy

Connecting Rods

Powdered Metal

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1337

CYLINDER BLOCK

DESCRIPTION

SPECIFICATION

Metric

Standard

Cylinder Bore Diameter

99.50 mm

3.917 in.

Out of Round (MAX)

0.0076 mm

0003 in.

Taper (MAX)

0.0127 mm

0.0005 in.

Lifter Bore Diameter

21.45 - 21.425 mm

0.8444 - 0.8435 in.

PISTONS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance

0.0215 - 0.0485 mm

0.0008 - 0.0019 in.

Measured at 38.0 mm ( 1.5 in.)

Below Deck

Ring Groove Diameter

Groove #1

89.6 - 89.8 mm

3.527 - 3.535 in.

Groove #2

88.1 - 88.3 mm

3.468 - 3.476 in.

Weight

413 grams

14.56 oz

Piston Length

54.70 - 55.30

2.153 - 2.177 in.

Ring Groove Width

No. 1

1.51 - 1.54 mm

0.0594 - 0.0606 in

No. 2

1.51 - 1.53 mm

0.0594 - 0.0602 in.

No. 3

3.030 - 3.055 mm

0.1192 - 0.1202 in.

PISTON PINS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance In Piston

0.009 - 0.018 mm

0.00035 - 0.0007 in.

Diameter

24.0 - 24.003 mm

0.9448 - 0.9449 in.

Length

70.53 - 71.03 mm

2.78 - 2.80 in.
