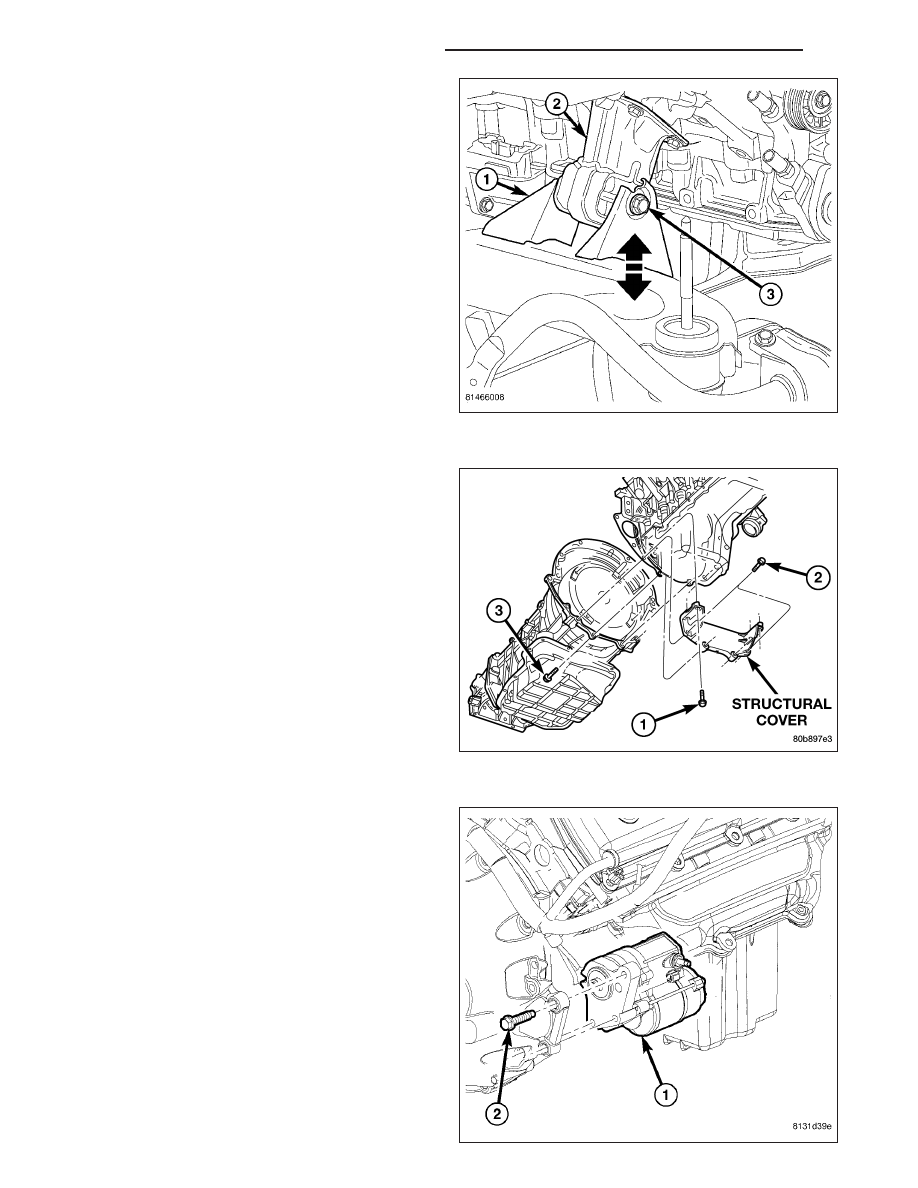

19. Remove engine front mount thru-bolt nuts (3).

20. Disconnect the transmission oil cooler lines from

their retainers at the oil pan bolts.

21. Disconnect exhaust pipe at manifolds.

22. Disconnect the starter wires. Remove starter

motor (1) (Refer to 8 - ELECTRICAL/STARTING/
STARTER MOTOR - REMOVAL).

23. Remove the structural dust cover and transmis-

sion inspection cover, (Refer to 9 - ENGINE/EN-
GINE

BLOCK/STRUCTURAL

COVER

-

REMOVAL).

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1331

24. Remove drive plate to converter bolts (Automatic

transmission equipped vehicles).

25. Remove transmission bell housing to engine block

bolts (2).

NOTE: Do not use air tools to install engine lift fix-
ture (2) special tool # 8984.

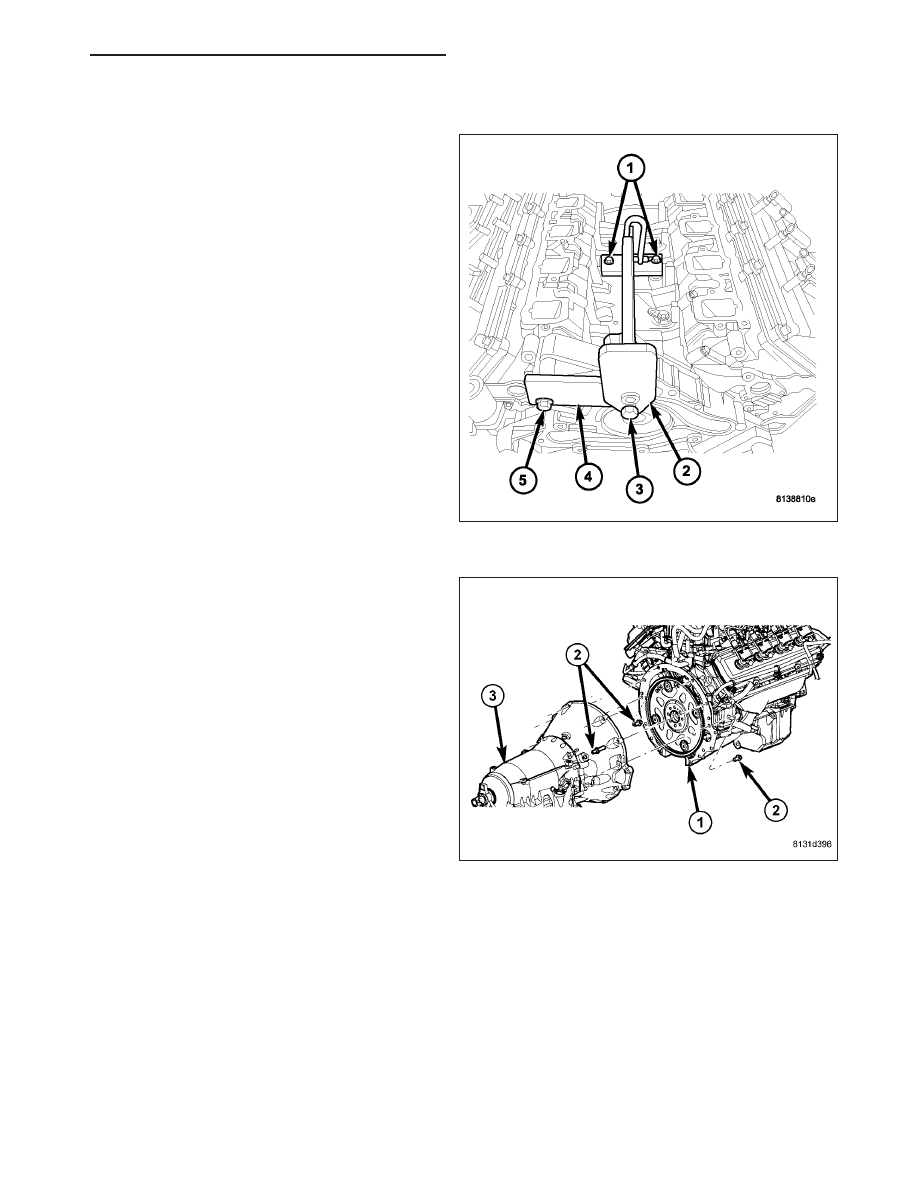

26. Install engine lift fixture (2), special tool # 8984.

Do not use adapter (4)

27. Separate

engine

from

transmission,

remove

engine from vehicle, and install engine assembly
on a repair stand.

9 - 1332

ENGINE - 5.7L SERVICE INFORMATION

HB

INSTALLATION

NOTE: Do not use air tools to install engine lift fix-
ture (2) special tool # 8984.

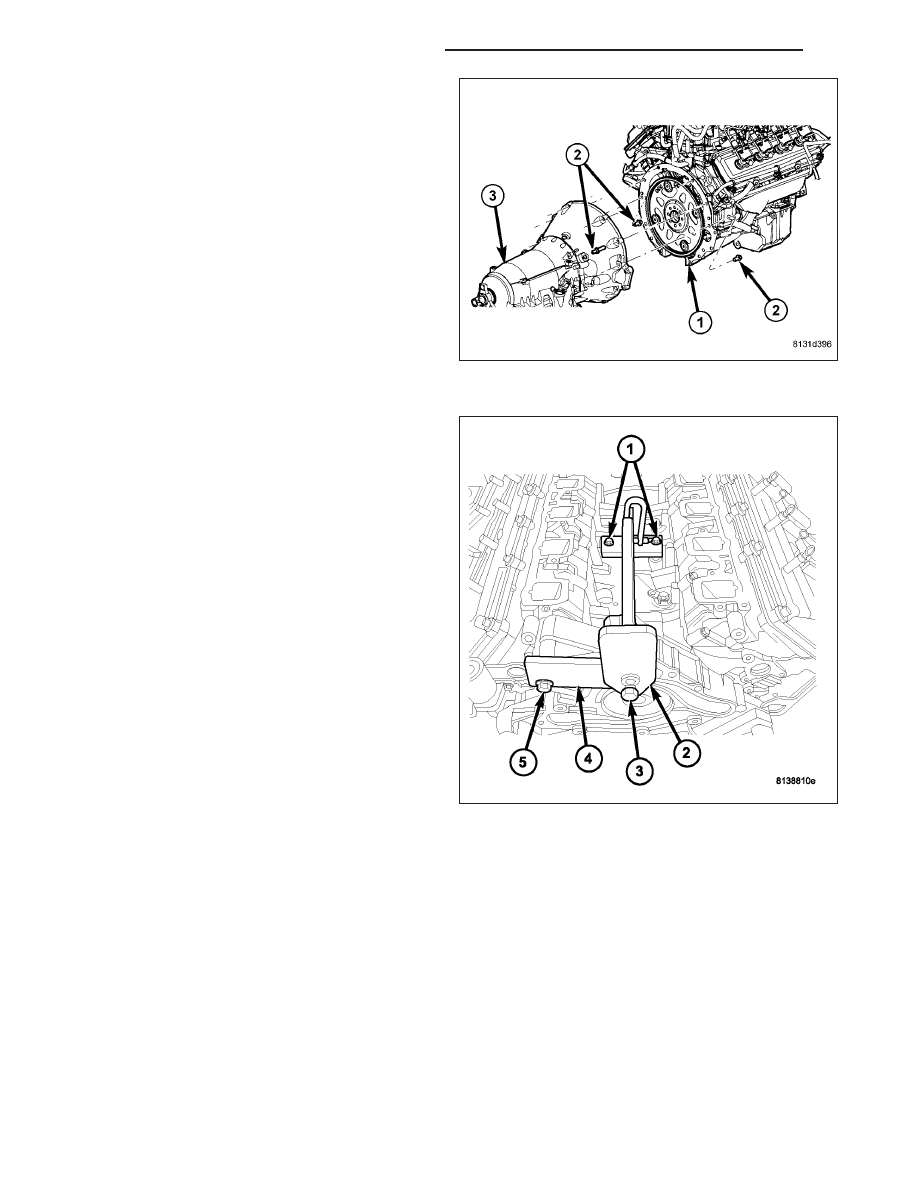

1. Install engine lift fixture (2), special tool # 8984. Do

not use adapter (4).

2. Position the engine in the engine compartment.

3. Lower engine into compartment and align engine

with transmission.

4. Lower engine assembly until engine mount through

bolts rest in mount brackets.

5. Install remaining transmission to engine block

mounting bolts (2)and tighten.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1333

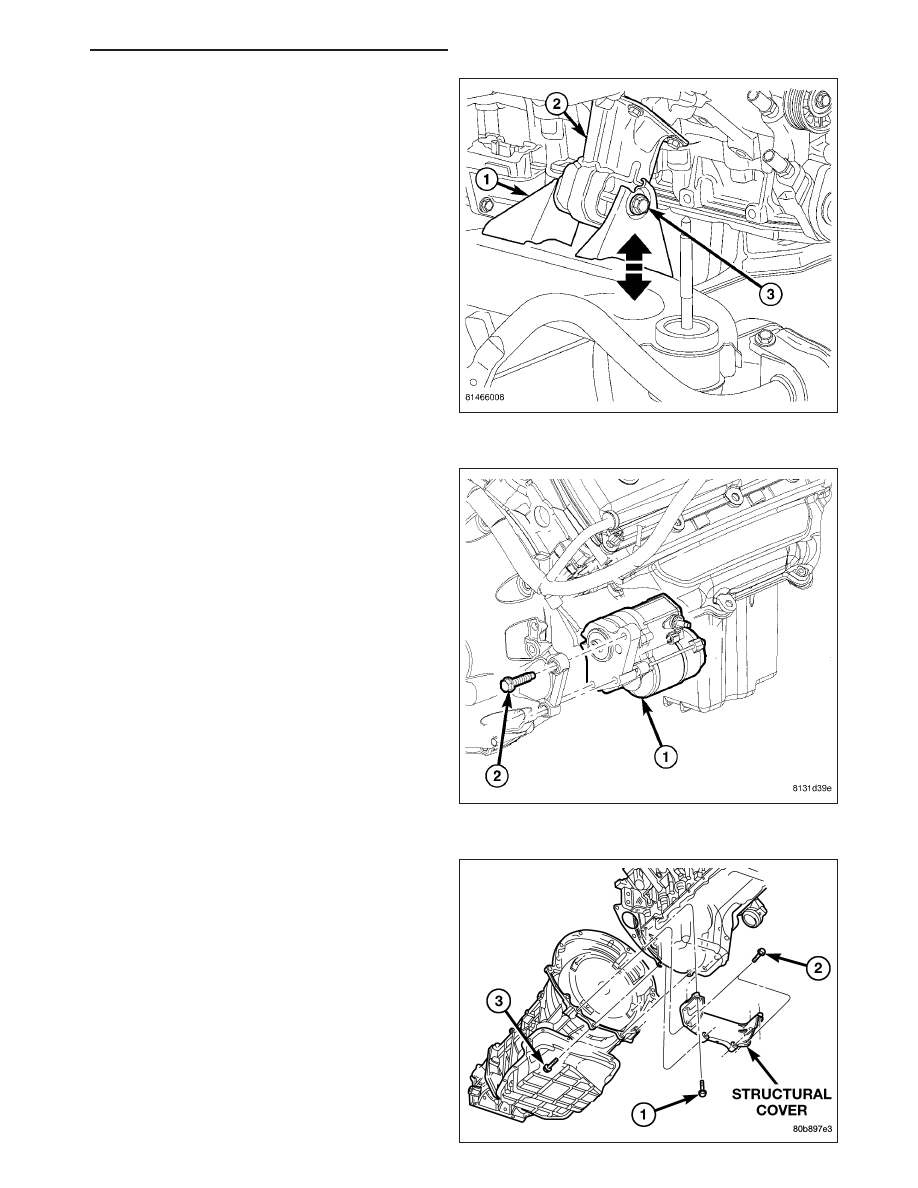

6. Tighten engine mount thru bolts (3).

7. Install drive plate to torque converter bolts.

8. Install the structural dust cover, (Refer to 9 -

ENGINE/ENGINE BLOCK/STRUCTURAL COVER -
INSTALLATION).

9. Install the starter (1) and connect the starter wires

(Refer to 8 - ELECTRICAL/STARTING/STARTER
MOTOR - INSTALLATION).

9 - 1334

ENGINE - 5.7L SERVICE INFORMATION

HB
