C1064-RIGHT FRONT OUTLET VALVE CONTROL CIRCUIT LOW (CONTINUED)

2.

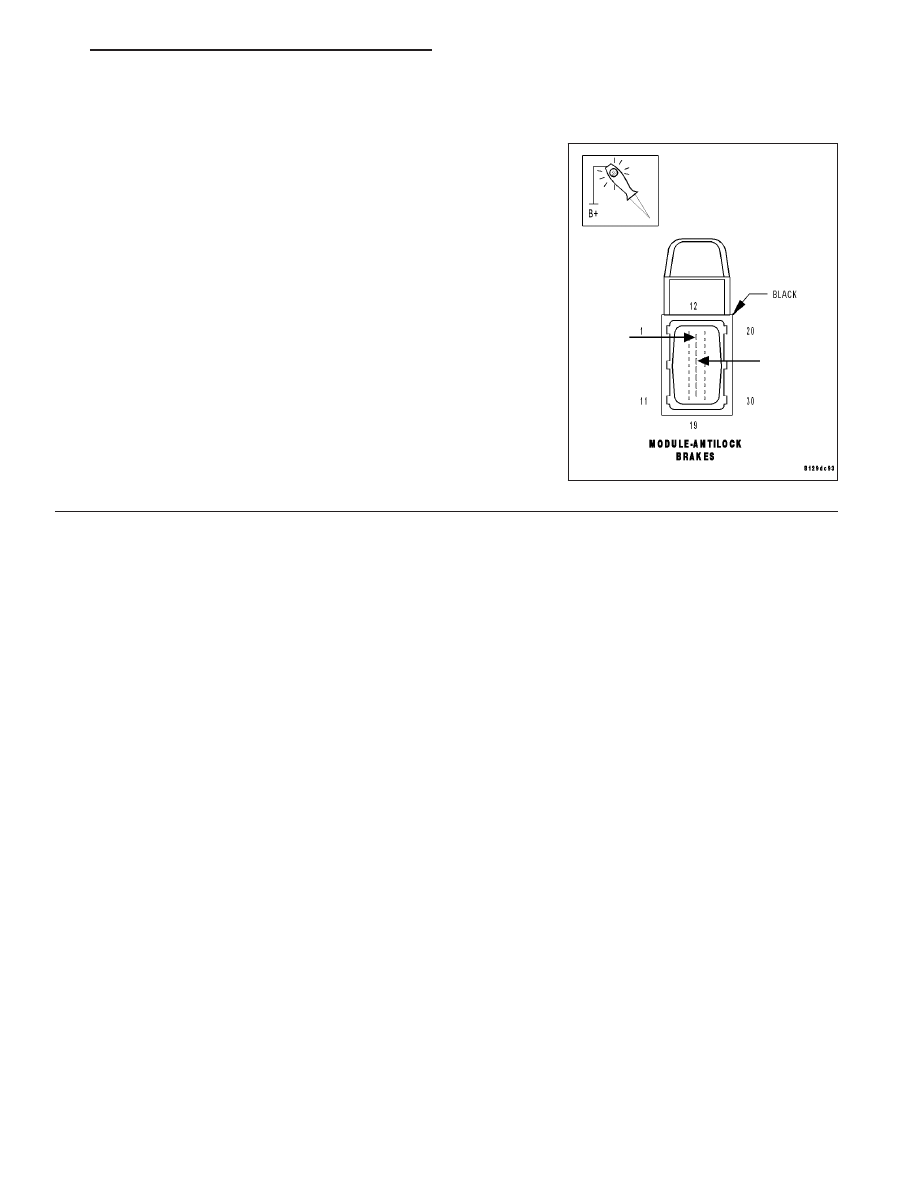

HIGH RESISTANCE IN GROUND CIRCUITS

With a test light Connected to B+ check (Z923) Ground and (Z107)
Ground.

Is the test light bright like when connected to the battery?

Yes

>> Replace the ABM per service information.

Perform ABS VERIFICATION TEST — VER 1.

No

>> Repair the high resistance in the circuits.

Perform ABS VERIFICATION TEST — VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 211

C1068-LEFT REAR OUTLET VALVE CONTROL CIRCUIT LOW

5 - 212

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C1068-LEFT REAR OUTLET VALVE CONTROL CIRCUIT LOW (CONTINUED)

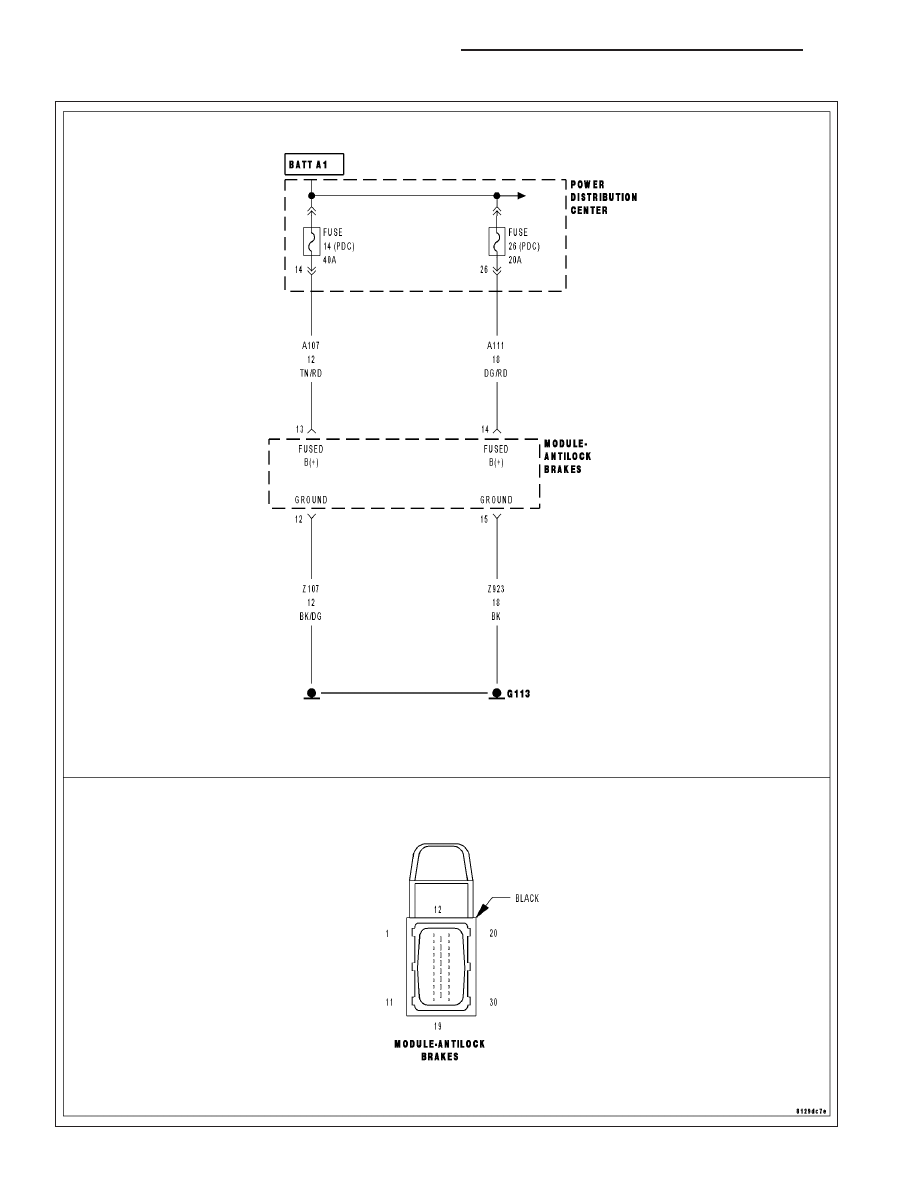

For the ABS circuit diagram (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuous

•

Set Condition:
The electrical feedback signal does not match the actustion signal for the corresponding valve.

Possible Causes

HIGH RESISTANCE IN B+ CIRCUITS

HIGH RESISTANCE IN GROUND CIRCUITS

ABM INTERNAL

Diagnostic Test

1.

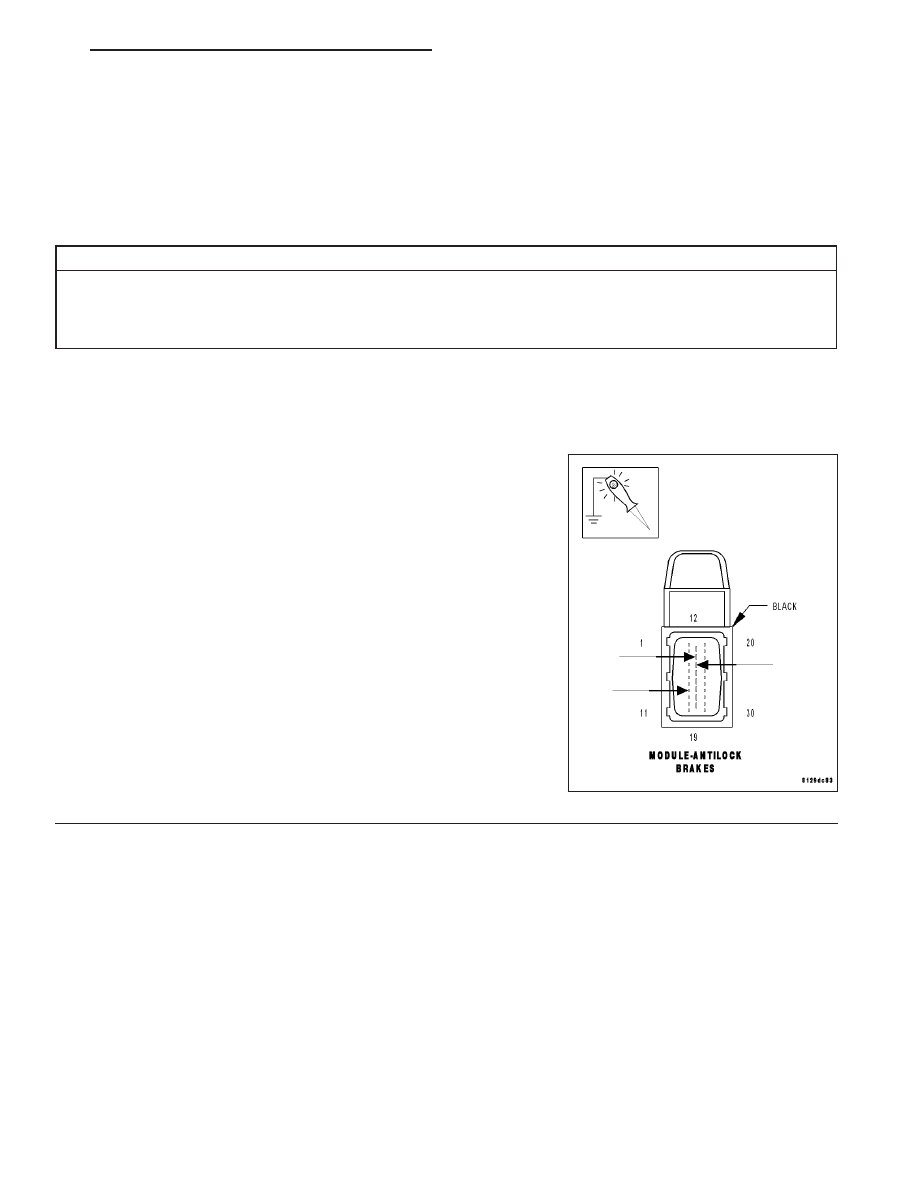

HIGH RESISTANCE IN B+ CIRCUITS

Turn key off.

Disconnect the ABM harness connector.

NOTE: Check connector - Clean/repair as necessary.
Turn key on, engine off.

With a test light connected to ground check (A107) Fused B+, (A111)
Fused B+ and (F500) Fused ignition switch output.

Is the test light bright like when connected to the battery?

Yes

>> Go to 2

No

>> Repair the high resistance in the circuits.

Perform ABS VERIFICATION TEST — VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 213

C1068-LEFT REAR OUTLET VALVE CONTROL CIRCUIT LOW (CONTINUED)

2.

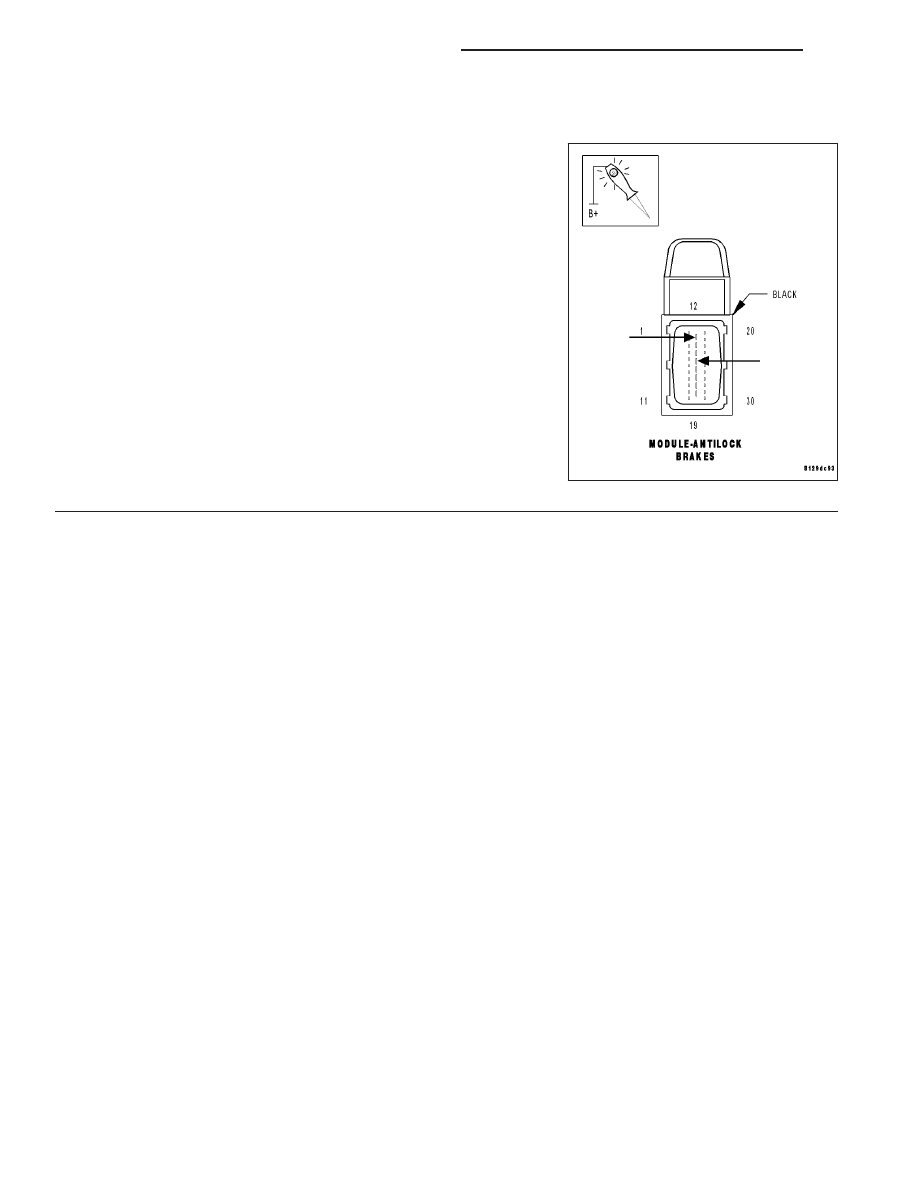

HIGH RESISTANCE IN GROUND CIRCUITS

With a test light Connected to B+ check (Z923) Ground and (Z107)
Ground.

Is the test light bright like when connected to the battery?

Yes

>> Replace the ABM per service information.

Perform ABS VERIFICATION TEST — VER 1.

No

>> Repair the high resistance in the circuits.

Perform ABS VERIFICATION TEST — VER 1.

5 - 214

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB
