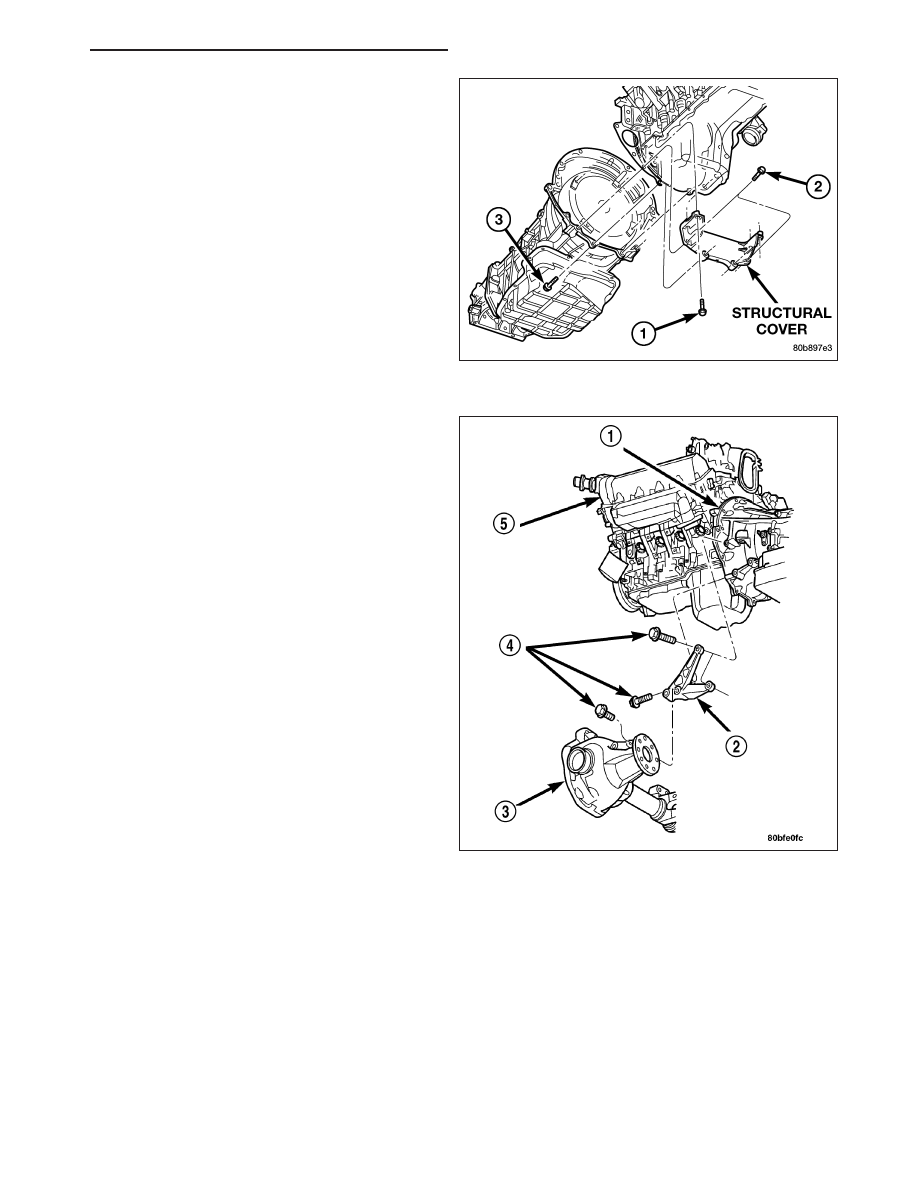

CAUTION: The structural cover requires a specific
torque sequence. Failure to follow this sequence
may cause severe damage to the cover.

8. Install the structural cover.

NOTE: New clamps must be used on exhaust man-
ifold flanges. Failure to use new clamps may
result in exhaust leaks.

9. Install the left and right exhaust pipes.

10. Install the axle isolator bracket (2).

11. Connect the left and right oxygen sensors.

12. Connect the knock sensors.

13. Connect the engine to body ground straps at the

left side of the cowl.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1207

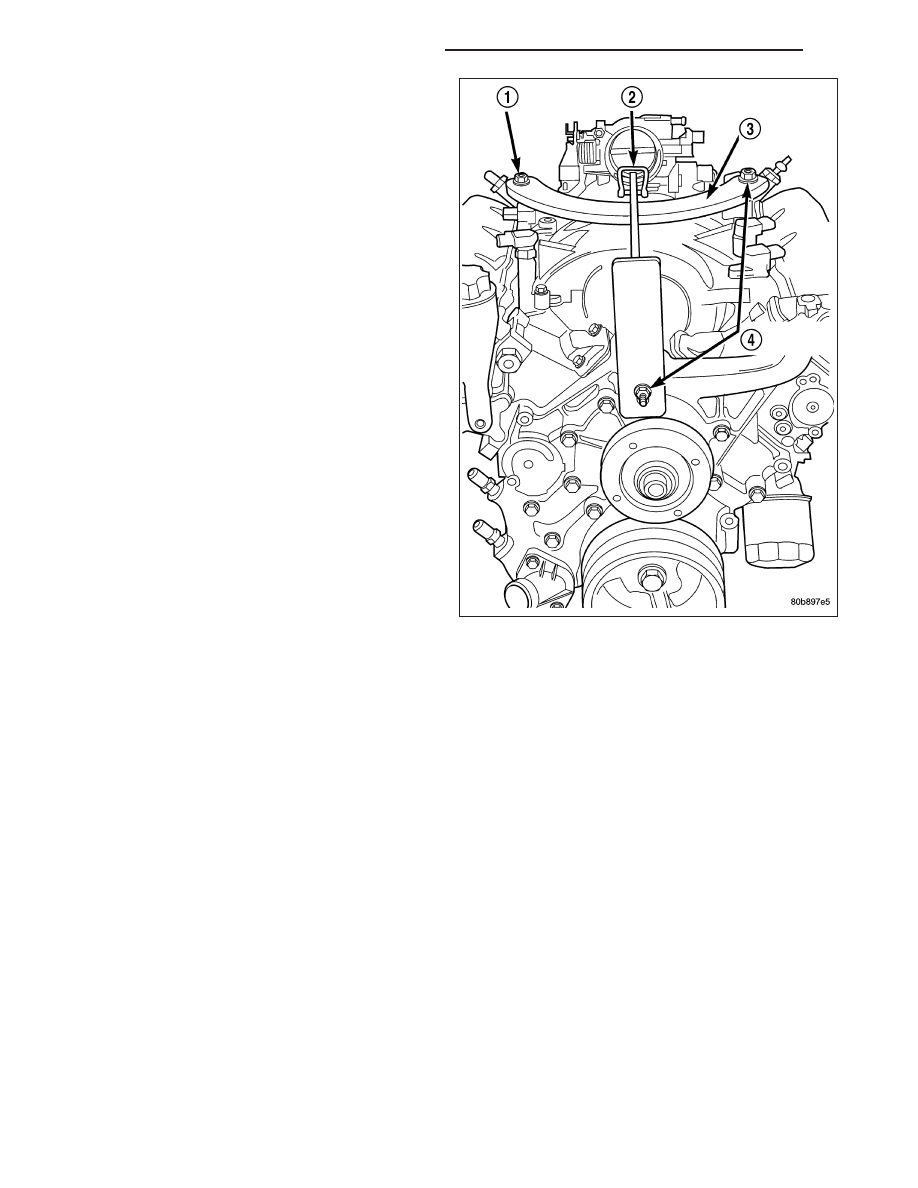

14. Remove Engine Lifting Fixture (3) Special Tool

8347.

15. Remove Special Tools 8400 Lifting Studs.

16. Install the engine oil dipstick tube.

17. Install the power brake booster vacuum hose.

18. Install the breather hoses.

19. Install the PCV hose.

20. Install the fuel rail.

21. Install the coil over plugs.

9 - 1208

ENGINE - 4.7L SERVICE INFORMATION

HB

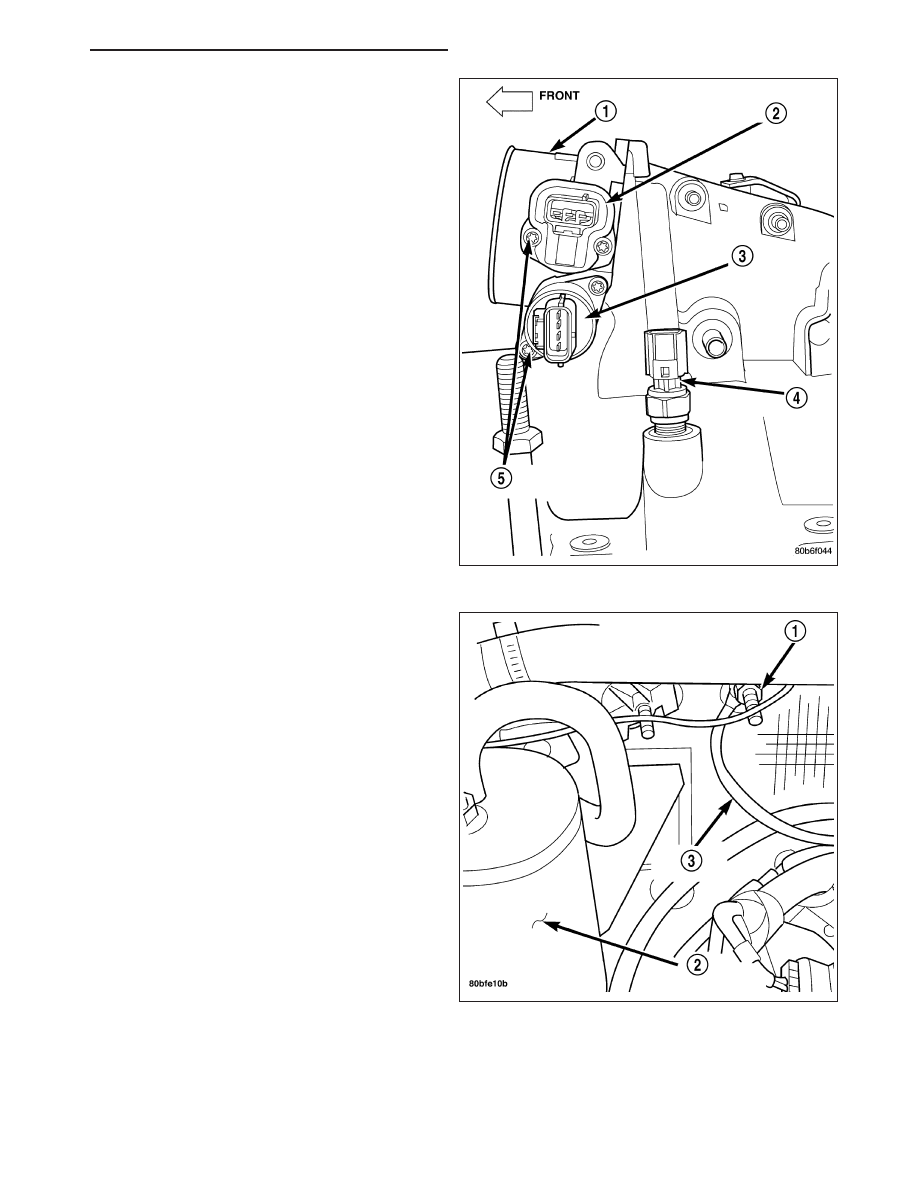

22. Connect the engine wiring harness at the follow-

ing points:

•

Intake air temperature (IAT) sensor (4)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Idle Air Control (IAC) Motor (3)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold Absolute Pressure MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

•

Crankshaft Position Sensor

23. Connect the ground straps on the right (3)side of

the engine.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1209

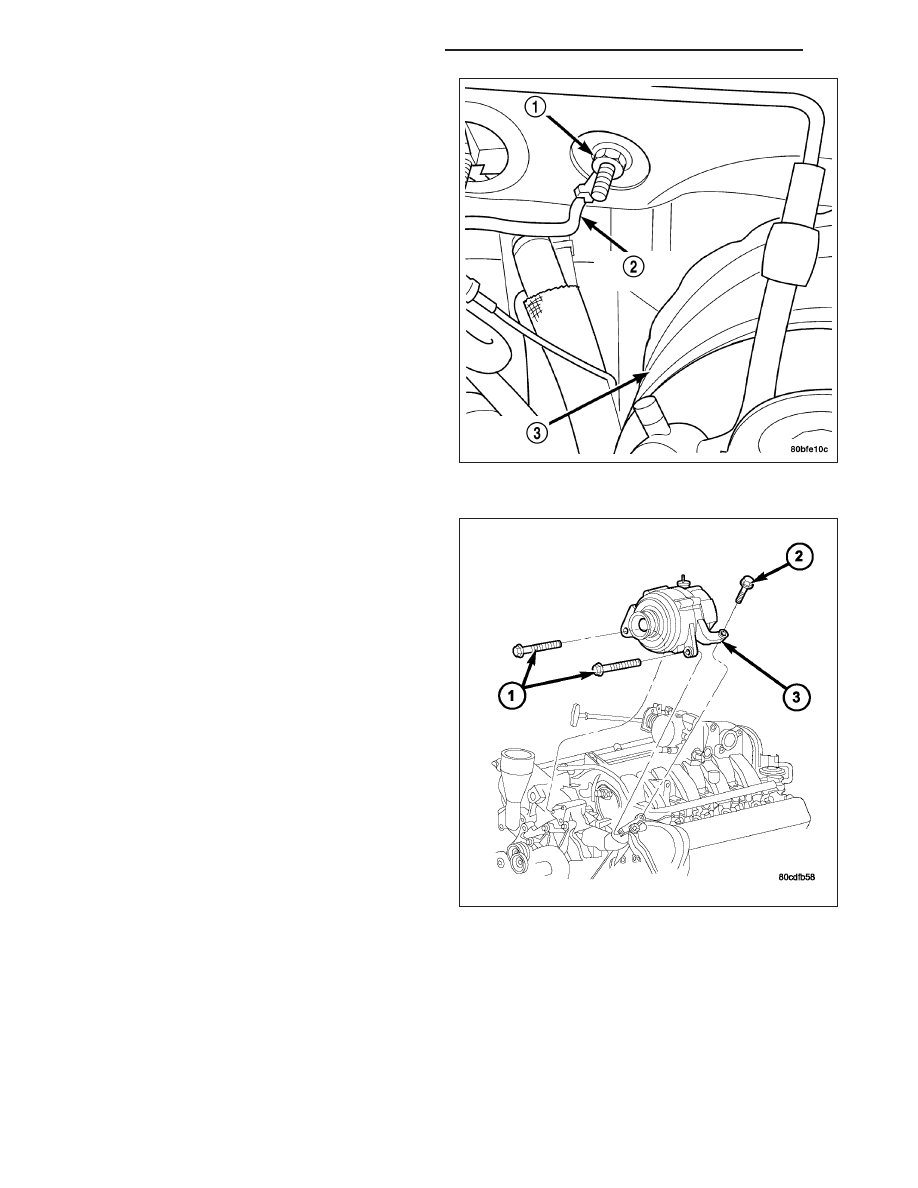

24. Connect the ground straps on the left (2) side of

the engine.

25. Reinstall the radiator assembly.

26. Connect lower radiator hose.

27. Connect upper radiator hose.

28. Connect throttle and speed control cables.

29. Install the heater hose assembly.

30. Install coolant recovery bottle.

31. Install the power steering pump.

32. Install the generator (3).
