3. Disconnect the battery negative cable.

4. Remove air cleaner assembly.

5. Remove fan shroud with viscous fan assembly.

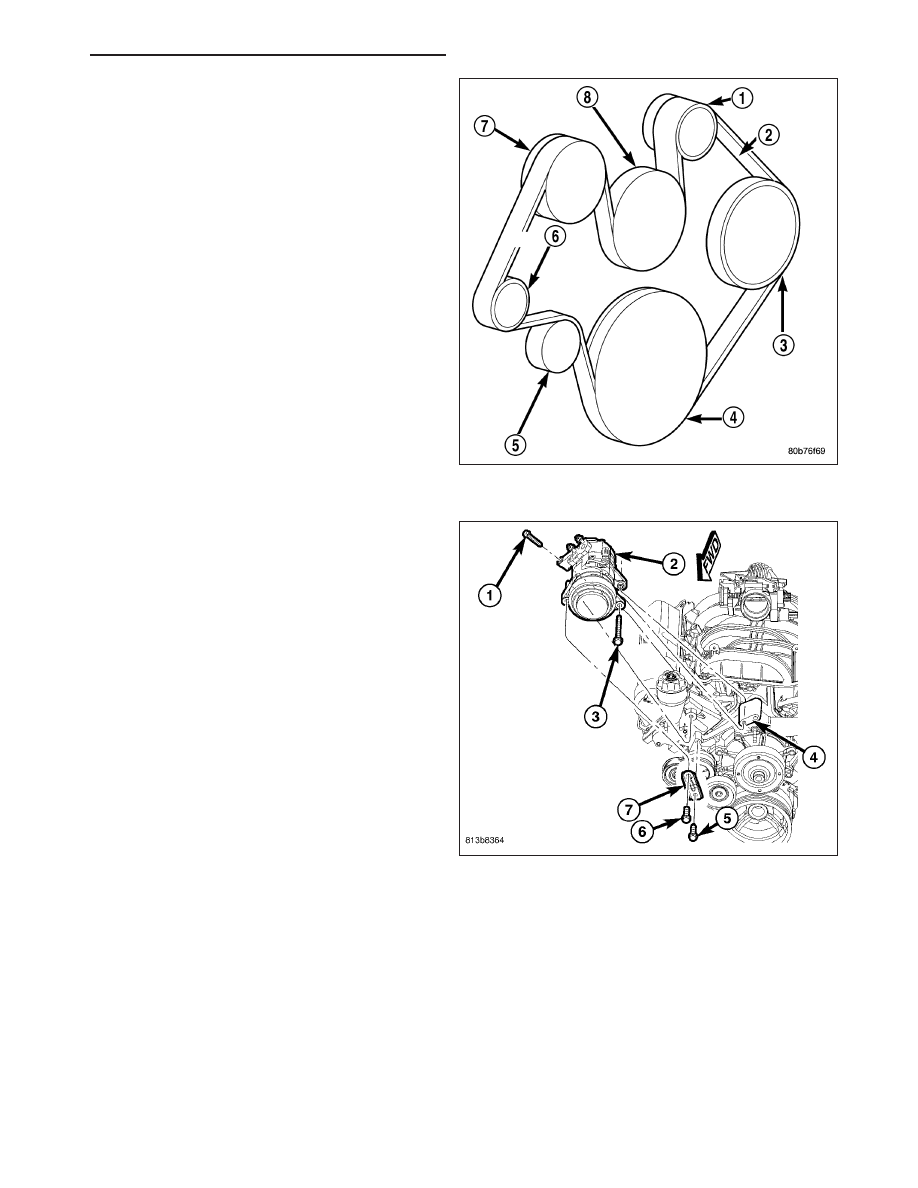

6. Remove drive belt (2).

7. Remove A/C compressor (2) and secure away from

engine.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1199

8. Remove generator (3) and secure away from

engine.

NOTE: Do NOT remove the phenolic pulley from
the P/S pump. It is not required for P/S pump
removal.

9. Remove power steering pump with lines attached

and secure away from engine.

10. Drain cooling system.

11. Disconnect the heater hoses from the engine.

12. Disconnect heater hoses from heater core and

remove hose assembly.

13. Disconnect throttle and speed control cables.

14. Remove upper radiator hose from engine.

15. Remove lower radiator hose from engine.

16. Remove radiator/cooling module assembly.

17. Disconnect the engine to body ground straps at

the left side of cowl.

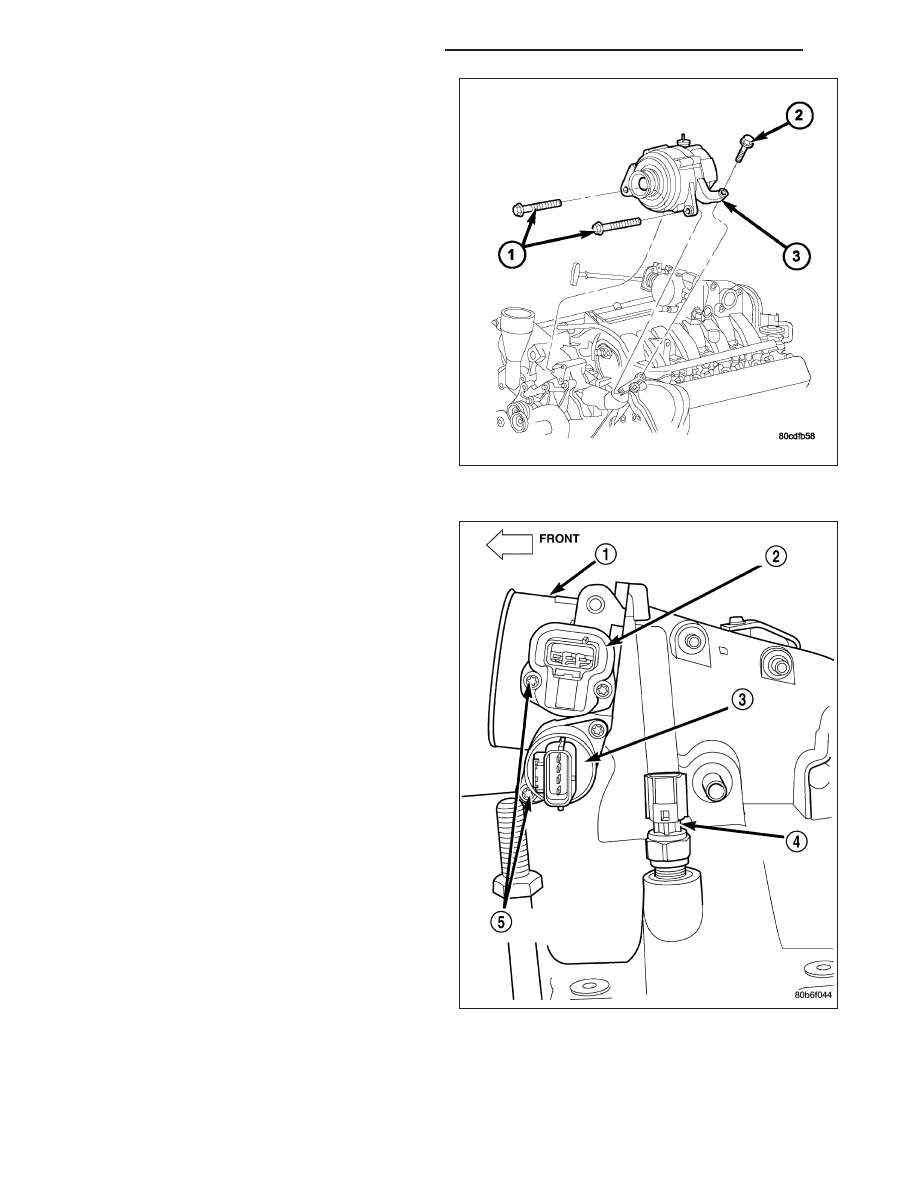

18. Disconnect the engine wiring harness at the fol-

lowing points:

•

Intake air temperature (IAT) sensor (4)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Idle Air Control (IAC) Motor (3)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold Absolute Pressure MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

•

Crankshaft Position Sensor

19. Remove coil over plugs.

9 - 1200

ENGINE - 4.7L SERVICE INFORMATION

HB

20. Remove the vacuum hose for the power brake

booster.

21. Disconnect knock sensors.

22. Remove engine oil dipstick tube.

23. Install Special Tools 8400 Lifting Studs, into the

cylinder heads.

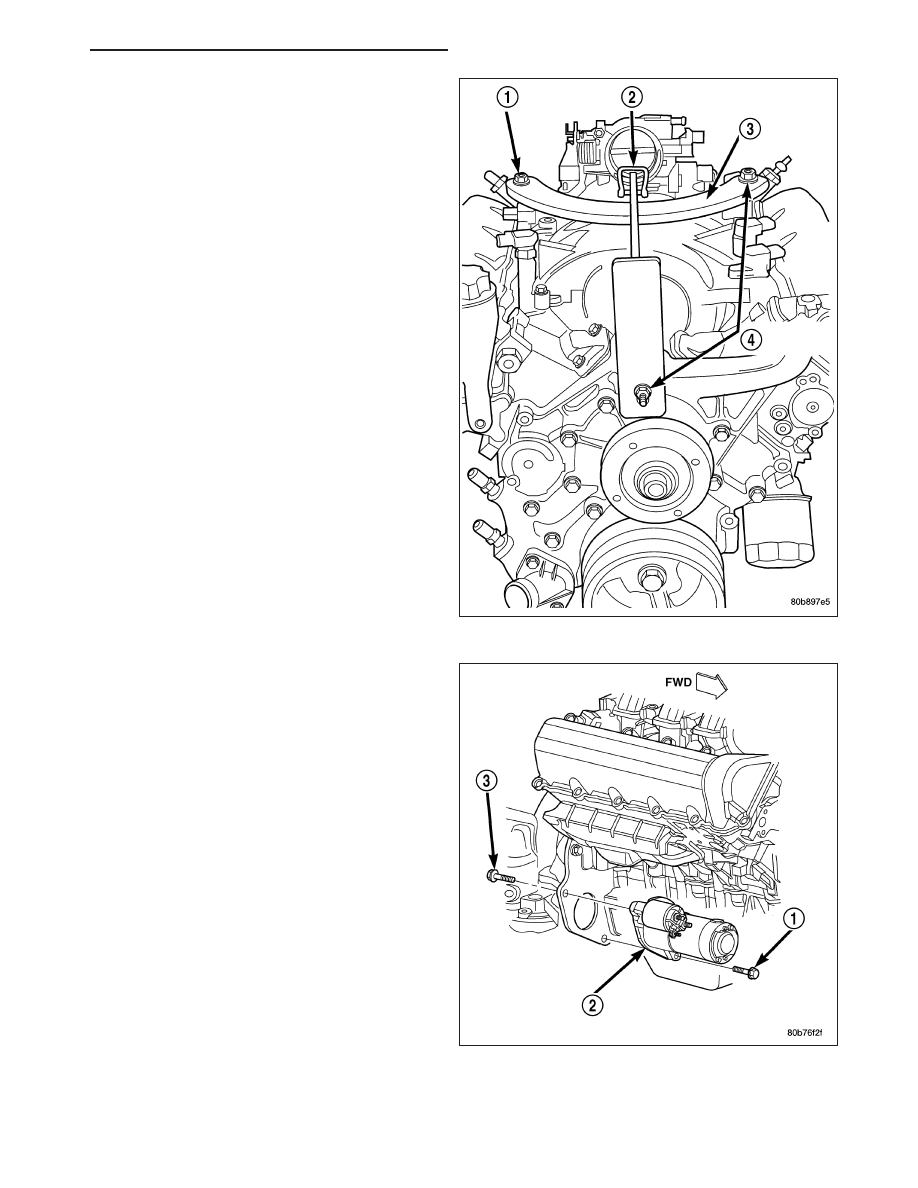

24. Install Engine Lifting Fixture (3) Special Tool #

8347 following these steps.

•

Holding the lifting fixture at a slight angle, slide
the large bore in the front plate over the hex por-
tion of the lifting stud.

•

Position the two remaining fixture arms onto the
two Special Tools 8400 Lifting Studs, in the cyl-
inder heads.

•

Pull foward and upward on the lifting fixture so
that the lifting stud rest in the slotted area below
the large bore.

•

Secure the lifting fixture to the three studs using
three 7/16 – 14 N/C locknuts.

•

Make sure the lifting loop in the lifting fixture is in
the last hole (closest to the throttle body) to min-
imize the angle of engine during removal.

25. Disconnect oxygen sensor wiring.

26. Disconnect crankshaft postion sensor.

27. Disconnect the engine block heater power cable,

if equipped.

28. Disconnect the front propshaft at the front differ-

ential and secure out of way.

NOTE: It is necessary to disconnect the front
propshaft for access to the starter and left side
exhaust flange.

29. Remove the starter (2).

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1201

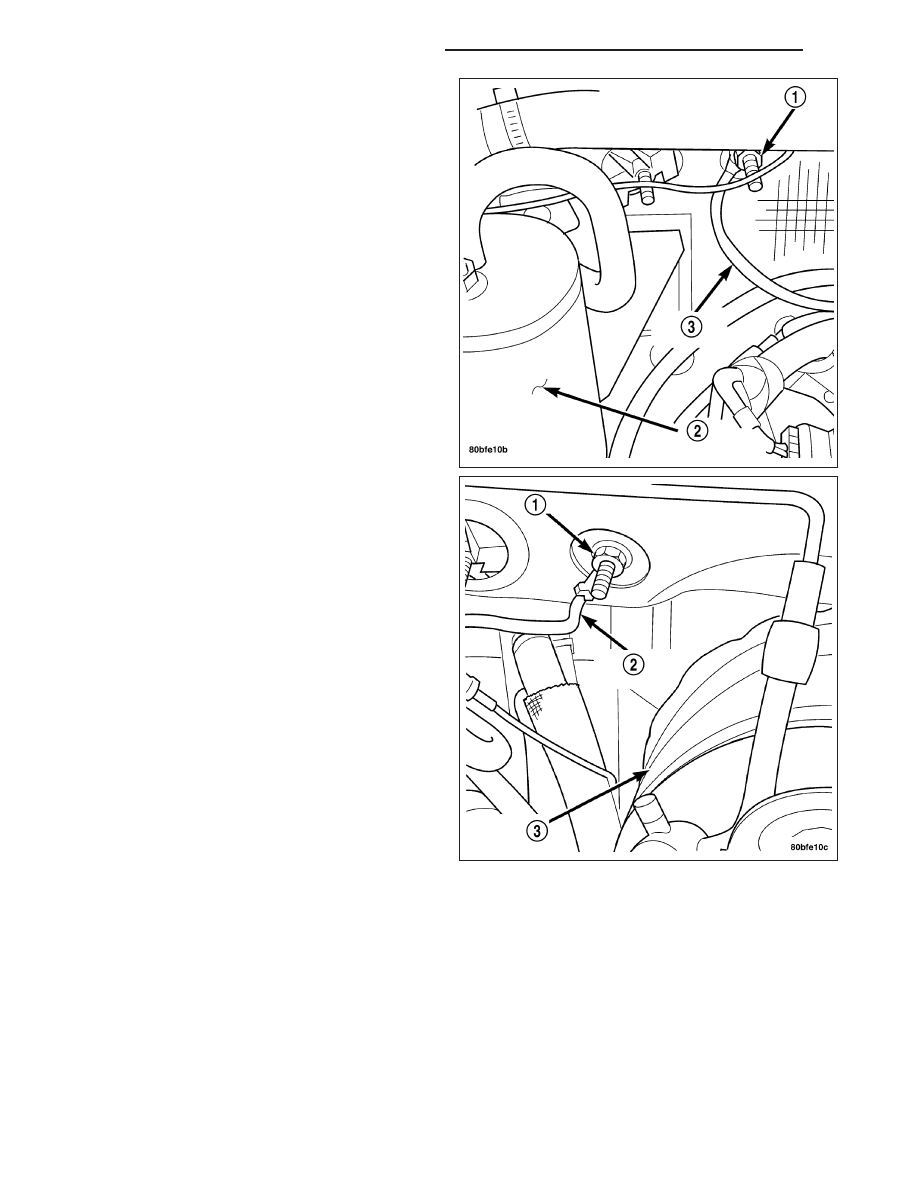

30. Remove the ground straps from the left (2) and

right (3) side of the block.
