C1036–REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

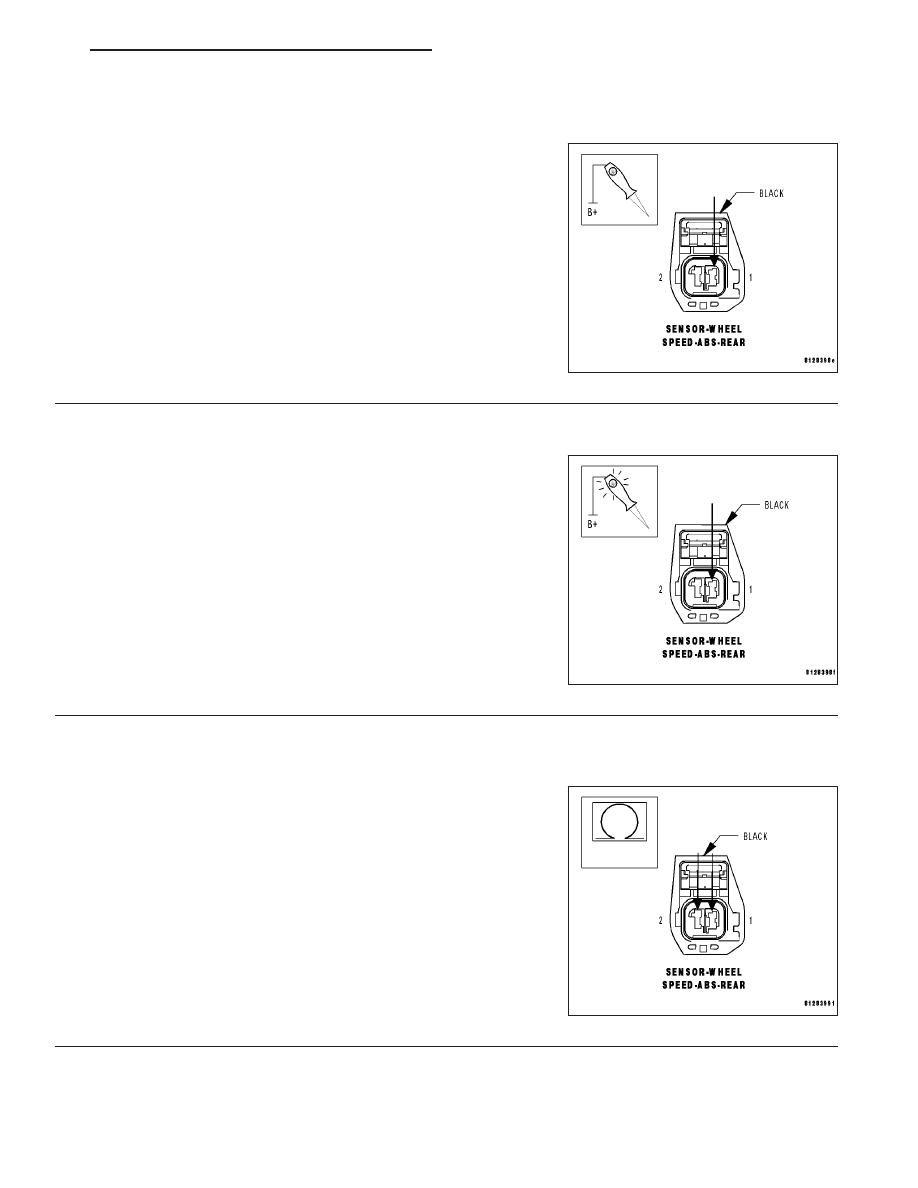

7.

CHECK (B22) REAR WSS SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Rear WSS harness connector.

Using a 12-volt test light connected to 12-volts, probe the (B22) Rear
WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Repair the (B22) Rear WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

CHECK (B22) REAR WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Rear WSS harness connector.

Connect a jumper wire between the (B22) Rear WSS Signal circuit
and ground.

Using a 12-volt test light connected to 12-volts, probe the (B22) Rear
WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Go To 9

No

>> Repair the (B22) Rear WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

9.

CHECK (B22) REAR WSS SIGNAL CIRCUIT AND (B222) REAR WSS SUPPLY CIRCUIT SHORT
TOGETHER

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Rear Front WSS harness connector.

Measure the resistance between the (B22) Rear WSS Signal circuit
and the (B222) Rear WSS Supply circuit.

Is the resistance above 5.0 ohms?

Yes

>> Go To 10

No

>> Repair the (B22) Rear WSS Signal circuit and the (B222)

Rear WSS Supply circuit for a short together.

Perform ABS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 179

C1036–REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

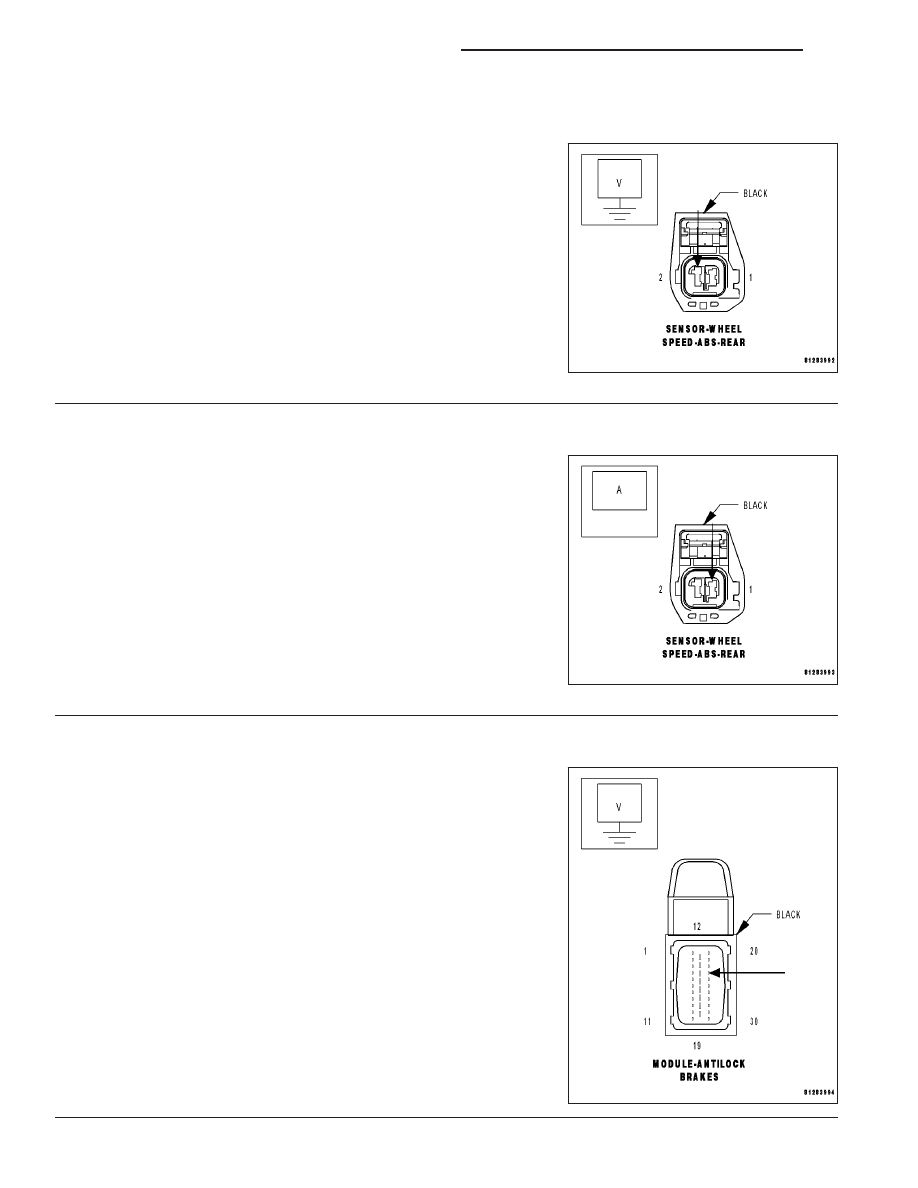

10.

CHECK REAR WSS

Turn the ignition off.

Reconnect all connectors.

Disconnect the Rear WSS harness connector.

Turn the ignition on.

Measure the voltage of the (B222) Rear WSS Supply circuit while
reconnecting the Rear WSS harness connector.

Did the (B222) Rear WSS Supply circuit drop voltage to 0 volts?

Yes

>> Replace the Rear WSS in accordance with the Service

Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 11

11.

CHECK REAR WSS OUTPUT

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

Measure the amperage of the (B22) Rear WSS Signal circuit in the
Rear WSS harness connector.

Slowly rotate the Rear wheels.

Does the amperage toggle between 7 mA to 14 mA?

Yes

>> Go To 12

No

>> Replace the Rear WSS in accordance with the Service

Information.

Perform ABS VERIFICATION TEST - VER 1.

12.

ANTI-LOCK BRAKE MODULE INTERNAL FAULT - (B222) REAR WSS SUPPLY CIRCUIT

Turn the ignition off.

Remove the Anti-Lock Brake Module harness connector strain relief to
access wires.

Reconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage between the (B222) Rear WSS Supply circuit and
ground.

Is the voltage above 10 volts?

Yes

>> Go To 13

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

5 - 180

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C1036–REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

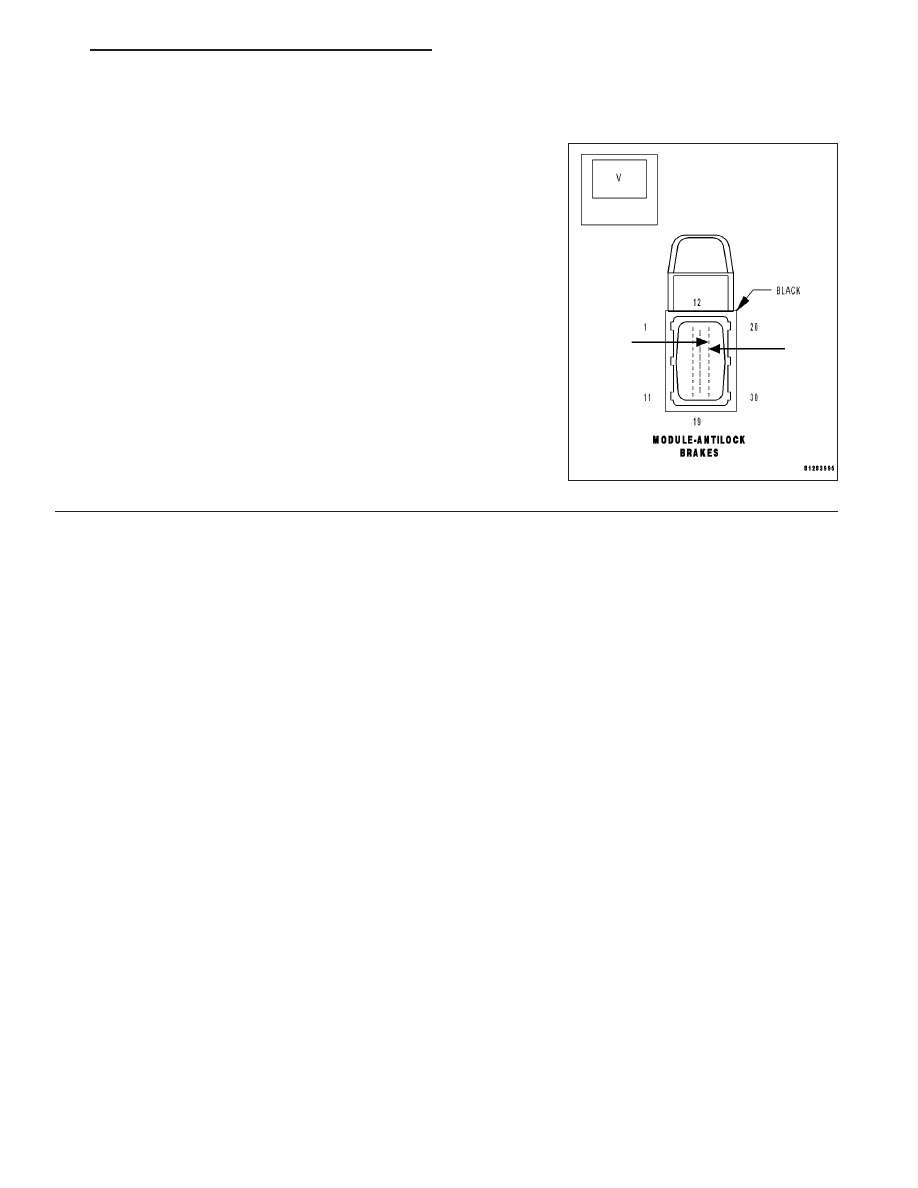

13.

ANTI-LOCK BRAKE MODULE INTERNAL FAULT - (B22) REAR WSS SIGNAL CIRCUIT

Turn the ignition off.

Remove the Anti-Lock Brake Module harness connector strain relief to
access wires.

Reconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage between the (B222) Rear WSS Supply circuit and
the (B22) Rear WSS Signal circuit.

Is the voltage above 10 volts?

Yes

>> Refer to the INTERMITTENT CONDITION diagnostic pro-

cedure.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 181

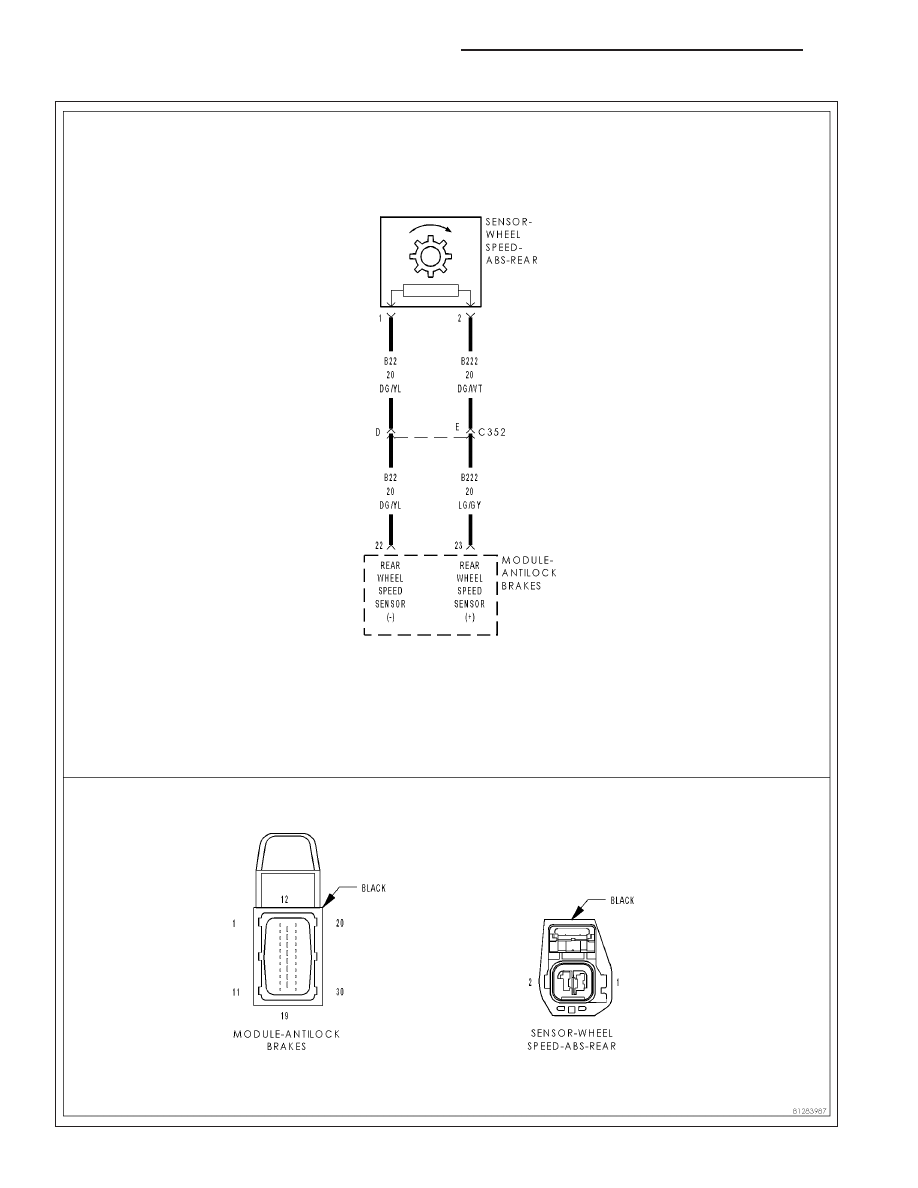

C103D–REAR WHEEL SPEED SENSOR INPUT SIGNAL ERRATIC PERFORMANCE
