C1035–RIGHT REAR WHEEL SPEED COMPARATIVE PERFORMANCE

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 171

C1035–RIGHT REAR WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

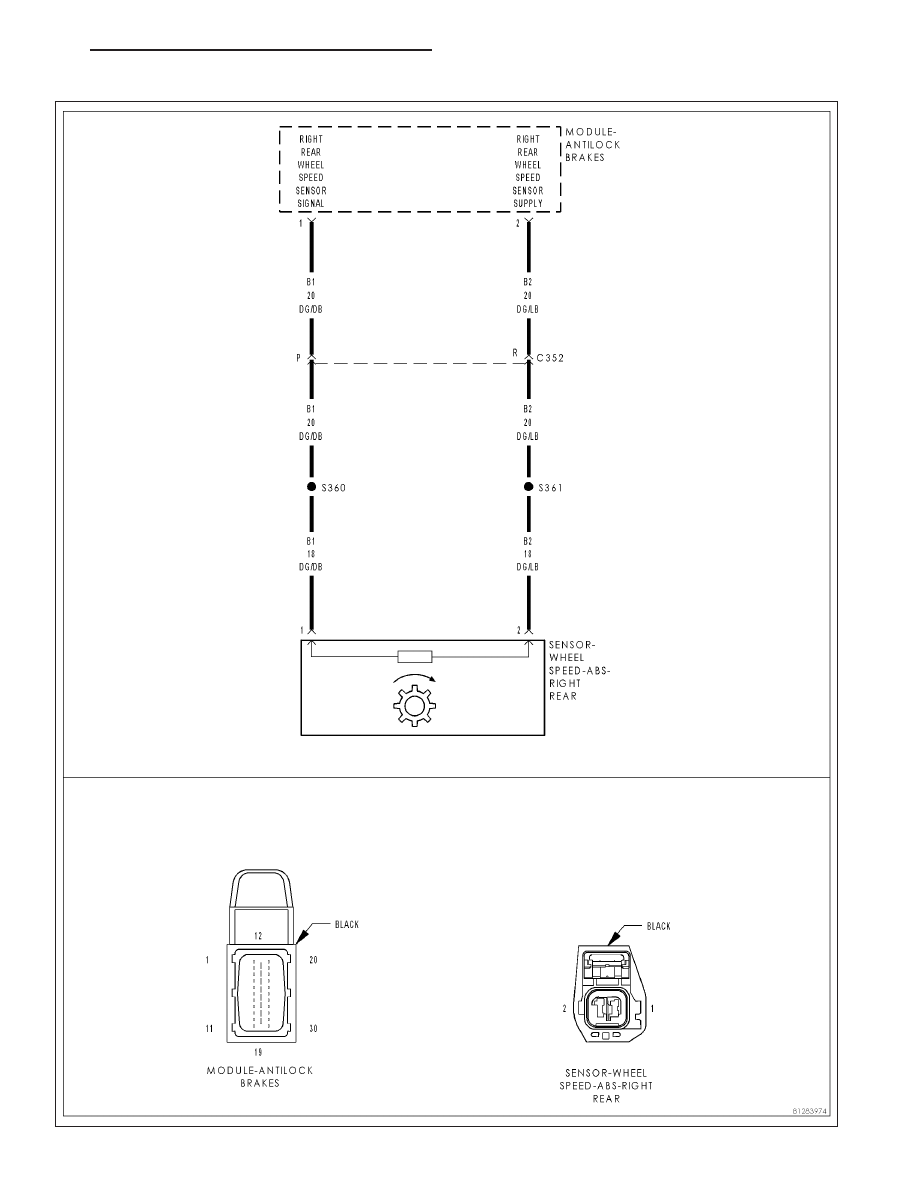

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Right Rear WSS reading is different from the readings received from the other WSS’s. The Anti-Lock
Brake Module compares WSS readings from side-to-side on an axle and front-to-rear.

Possible Causes

RIGHT REAR WSS LOOSE - B1,B2 CIRCUITS/CONNECTOR/TERMINAL DAMAGE

IMPROPER RIGHT REAR TIRE PRESSURE/MISMATCHED TIRES

RIGHT REAR TONE WHEEL DAMAGE

RIGHT REAR BRAKE HARDWARE DAMAGE

RIGHT REAR WSS - INTERNAL FAULT

ANTI-LOCK BRAKE MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC C1035–RIGHT REAR WHEEL SPEED COMPARATIVE PERFORMANCE

NOTE: This DTC must be active for the results of this test to be
valid.
Turn the ignition on.

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

With the scan tool, read DTC’s

NOTE: The Anti-Lock Brake Module must sense ALL 4 wheels at
12 km/h (7.5 m.p.h.) before it will extinguish the ABS indicators.

Does the scan tool display: C1035–RIGHT REAR WHEEL
SPEED

COMPARATIVE

PERFORMANCE

and

C102B–RIGHT

REAR WHEEL SPEED SENSOR CIRCUIT?

Yes

>> Refer to C102B–Right Rear Wheel Speed Sensor Circuit

for the related symptom(s).

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 2

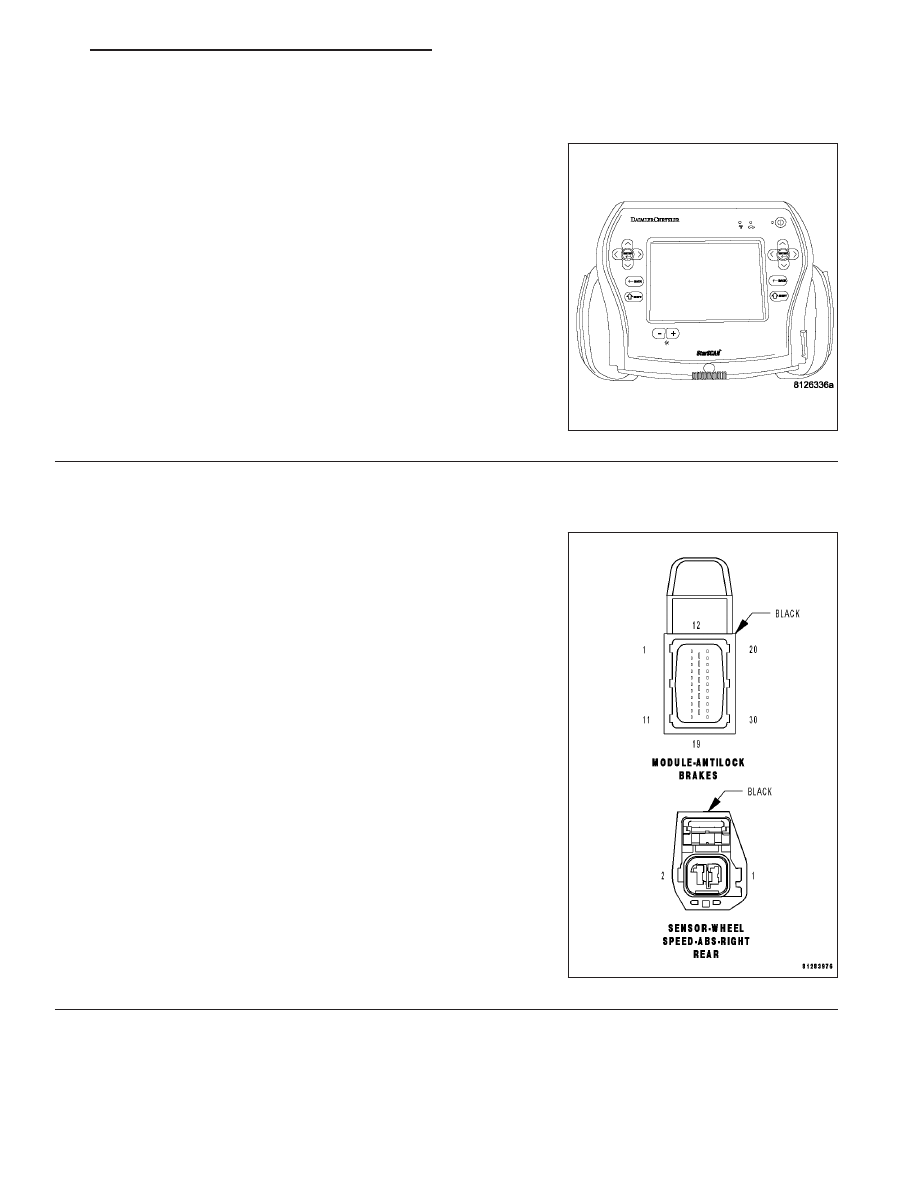

5 - 172

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C1035–RIGHT REAR WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

2.

CHECK WHEEL SPEED SENSOR SIGNALS

Turn the ignition on.

With the scan tool, monitor ALL the WSS speeds while an assistant
drives the vehicle.

Slowly accelerate as straight as possible from a stop to 40 km/h (25
m.p.h.).

Is the Right Rear WSS speed showing 0 km/h (0 m.p.h.) or not
matching other wheel speeds?

Yes

>> Go To 3

No

>> Refer to the INTERMITTENT CONDITION diagnostic pro-

cedure.

Perform ABS VERIFICATION TEST - VER 1.

3.

CHECK RIGHT REAR WSS LOOSENESS, INSPECT B1,B2 CIRCUITS/CONNECTORS/TERMINALS FOR
DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or cor-
roded terminals.
Turn the ignition off.

Inspect the Anti-Lock Brake Module harness connector, Right Rear
WSS, and Right Rear WSS harness connector.

Inspect the Right Rear WSS for looseness and not properly fastened.

Inspect the (B1) Right Rear WSS Signal and (B2) Right Rear WSS
Supply circuits between the Right Rear WSS and Anti-Lock Brake
Module for damage.

Is the Right Rear WSS loose or any of the wiring/connectors/
terminals damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 4

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 173

C1035–RIGHT REAR WHEEL SPEED COMPARATIVE PERFORMANCE (CONTINUED)

4.

CHECK RIGHT REAR TIRE PRESSURE/INSPECT ALL TIRES

Turn the ignition off.

Check and adjust the Right Rear Tire pressure.

Check and adjust all other tire pressures.

Inspect for mismatched tires on vehicle.

Is the Right Rear Tire improperly inflated or mismatched tires on vehicle?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

CHECK RIGHT REAR TONE WHEEL FOR DAMAGE

Turn the ignition off.

Inspect the Right Rear Tone Wheel for damage, missing teeth, cracks, or looseness.

NOTE: The Tone Wheel teeth should be perfectly square, not bent, or nicked.

Is the Right Rear Front Tone Wheel damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK RIGHT REAR BRAKE HARDWARE DAMAGE

Turn the ignition off.

Visually inspect the Right Rear brake linings for contamination or overheating. Check for dragging, bent, or seized
components/hardware.

Is any brake lining, component, or hardware damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7

7.

ANTI-LOCK BRAKE MODULE – INTERNAL FAULT

Turn the ignition off.

Replace the Right Rear WSS.

With the scan tool, erase DTC’s.

Road test the vehicle over 40 km/h (25 m.p.h.).

Turn the ignition on.

With the scan tool, read DTC’s

Did the DTC C1035–RIGHT REAR WHEEL SPEED COMPARA-
TIVE PERFORMANCE reset?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Test Complete.
