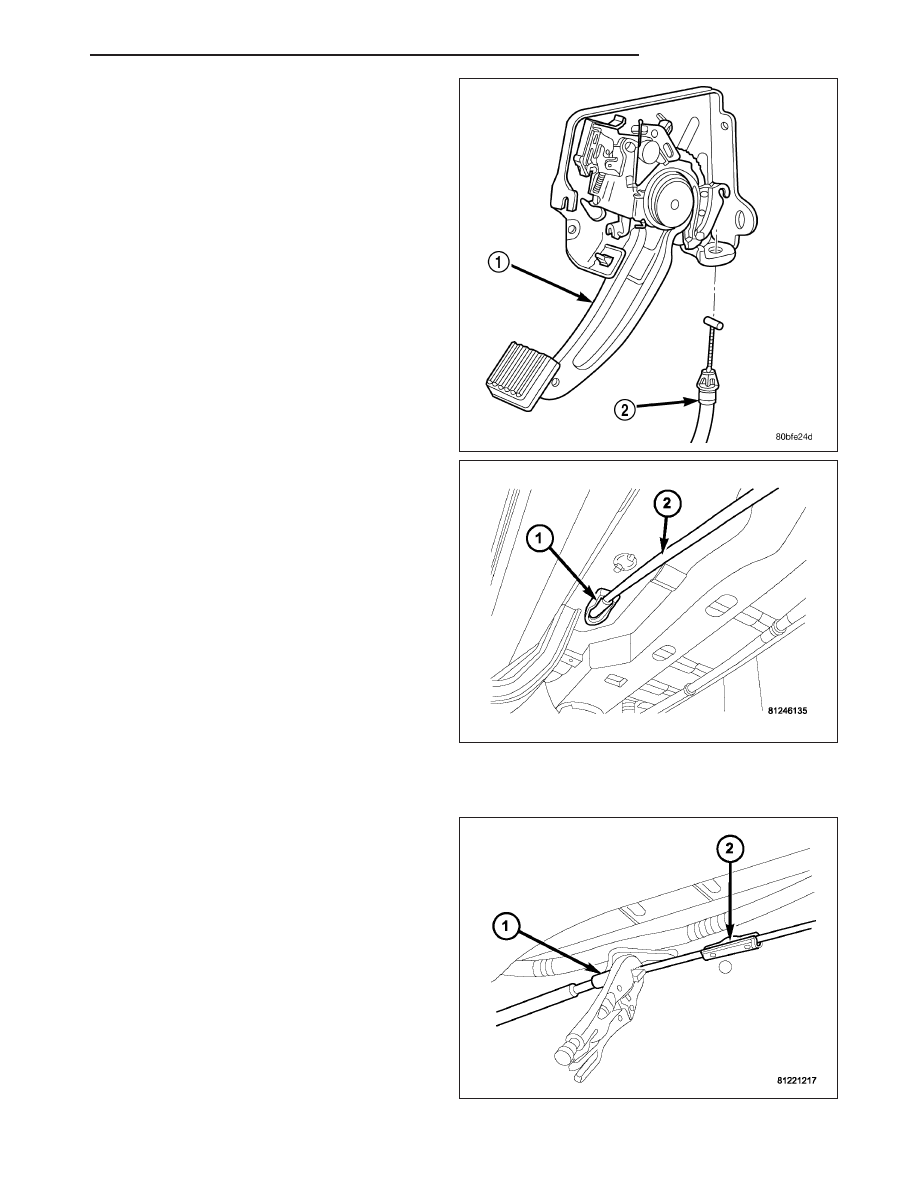

7. Push ball end of cable out of pedal clevis with

small screwdriver.

8. Compress cable end fitting (2) at the pedal bracket

and remove the cable (1).

9. Remove the left cowl trim and sill plate.

10. Pull up the carpet and remove the cable from the

body clip.

11. Pull up on the cable (2) and remove the cable

with the body grommet (1).

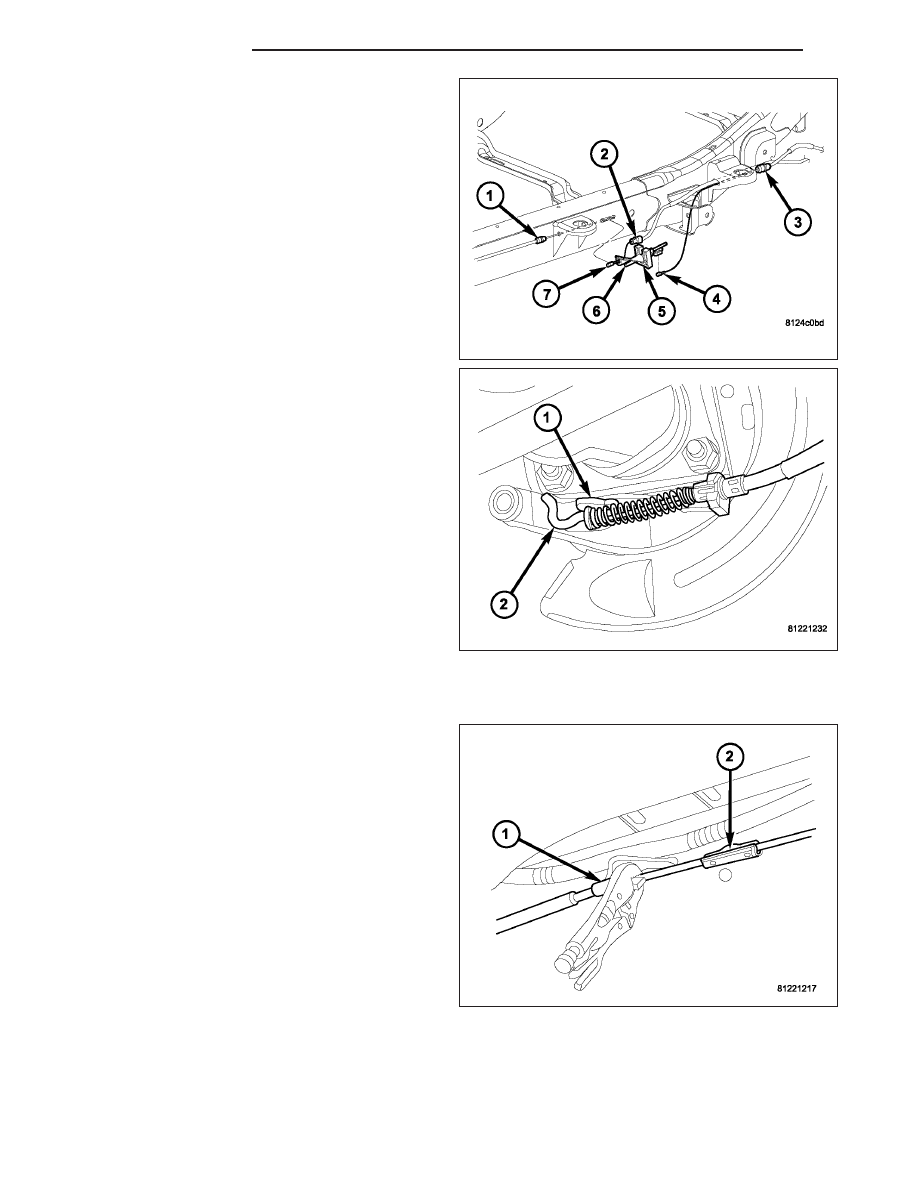

REAR PARK BRAKE CABLE

1. Raise and support the vehicle.

2. Lockout the parking brake cable (1).

HB

BRAKES - BASE

5 - 59

3. Loosen cable adjuster nut (6).

4. Remove the rear park brake cable (5) from the

intermediate park brake cable (1).

5. Compress tabs on cable end fitting (3) on the rear

park brake cable (4) to the frame mount bracket.
Then pull the cable through the bracket.

6. Disengage the park brake cable (2) from behind

the rotor assembly.

7. Compress cable tabs on each cable end fitting at

the brake cable support plate (1).

8. Remove the cables from the brake cable support

plates.

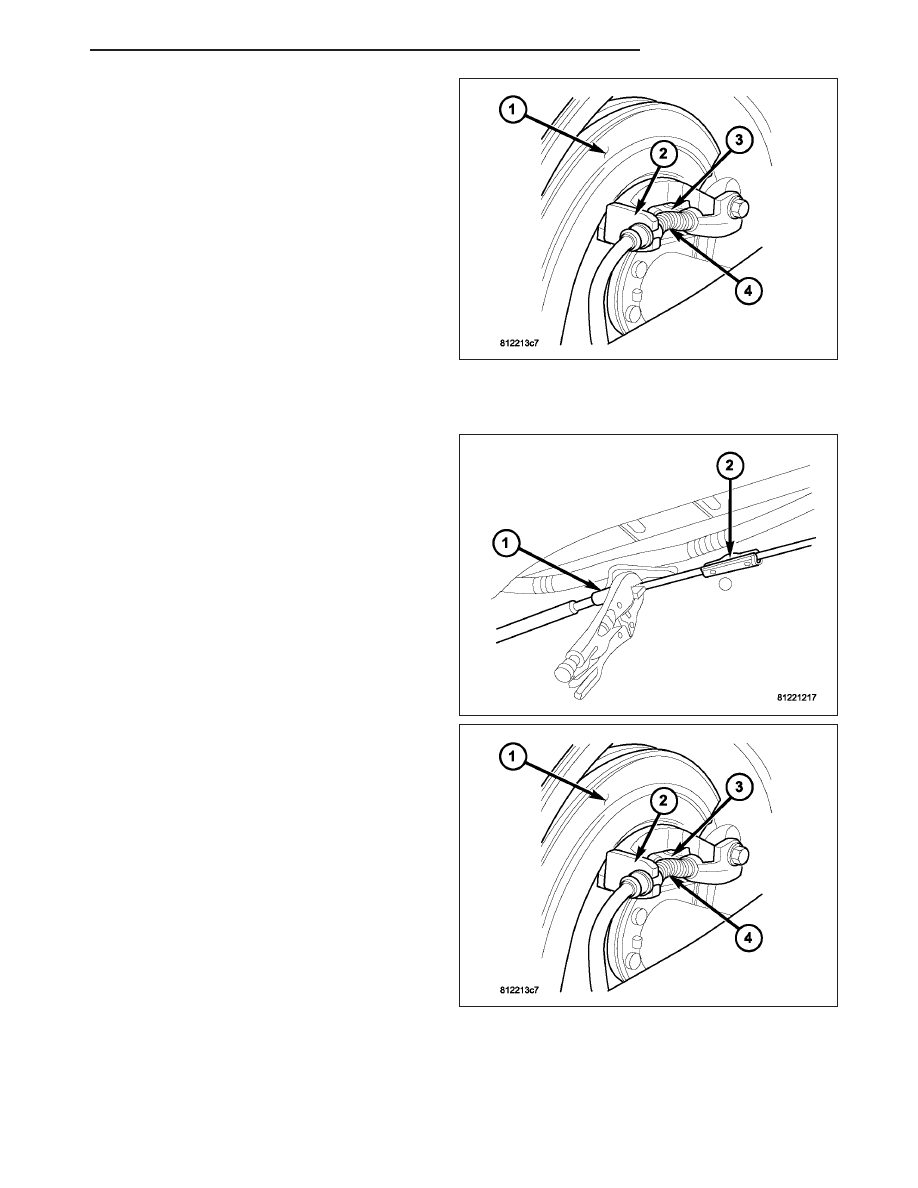

RIGHT REAR CABLE

1. Raise and support the vehicle.

2. Lockout the parking brake cable (1).

3. Loosen the brake cable at the equalizer and

adjuster nut.

4. Remove the right cable from the front cable.

5. Remove the right cable from the equalizer.

6. Remove the cable from the frame bracket.

5 - 60

BRAKES - BASE

HB

7. Remove the cable (4) from the axle bracket (2).

8. Remove the cable bracket from the shock bracket.

9. Remove the brake cable from the brake lever (3).

LEFT REAR CABLE

1. Raise and support the vehicle.

2. Lockout the parking brake cable (1).

3. Loosen the brake cable at the equalizer and

adjuster nut.

4. Remove the left cable from the front cable.

5. Remove the left cable from the equalizer.

6. Remove the cable from the frame bracket.

7. Remove the cable (4) from the axle bracket (2).

8. Remove the brake cable from the brake lever (3).

HB

BRAKES - BASE

5 - 61

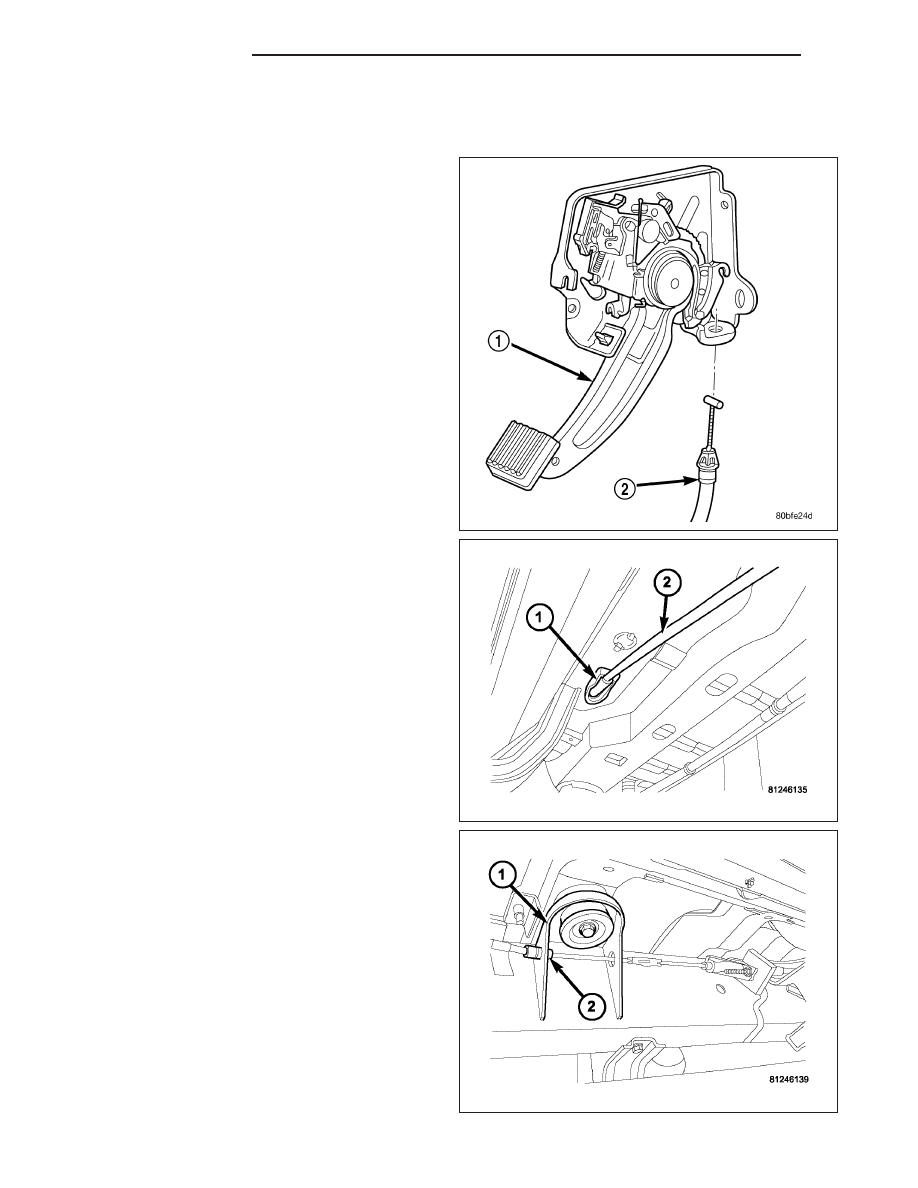

INSTALLATION

FRONT PARKING BRAKE CABLE

1. From inside the vehicle, insert the cable end fitting

(2) into the hole in the pedal assembly (1).

2. Seat the cable retainer in the pedal assembly (1).

3. Engage the cable ball end in clevis on the pedal

assembly.

4. Route the cable (2) through the floorpan and install

the body grommet (1).

5. Place the carpet down and install the left cowl trim

and sill plate.

6. Raise and support the vehicle.

7. Route the cable through the underbody bracket (1)

and seat the cable end fitting (2) in the bracket.

8. Connect the cable to the cable connector.

9. Perform the park brake adjustment procedure,

(Refer to 5 - BRAKES/PARKING BRAKE/CABLE
TENSIONER - ADJUSTMENTS).

10. Lower the vehicle.

5 - 62

BRAKES - BASE

HB
