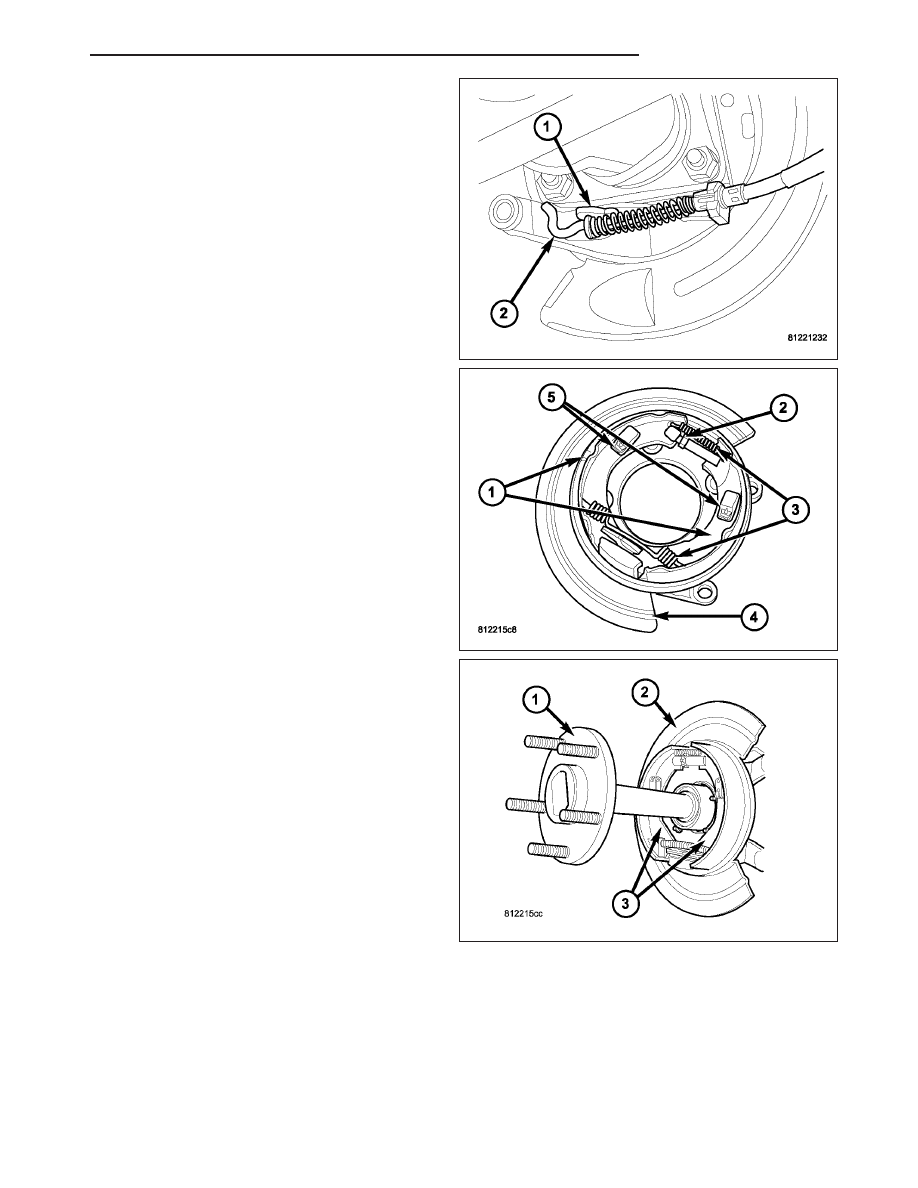

3. Install parking brake cable (2) in the brake lever

(1).

4. Install the park brake shoes (1) (Refer to 5 -

BRAKES/PARKING

BRAKE/SHOES

-

INSTALLATION).

5. Install axle shaft (1), (Refer to 3 - DIFFERENTIAL

& DRIVELINE/REAR AXLE - 9 1/4/AXLE SHAFTS
- INSTALLATION).

HB

BRAKES - BASE

5 - 31

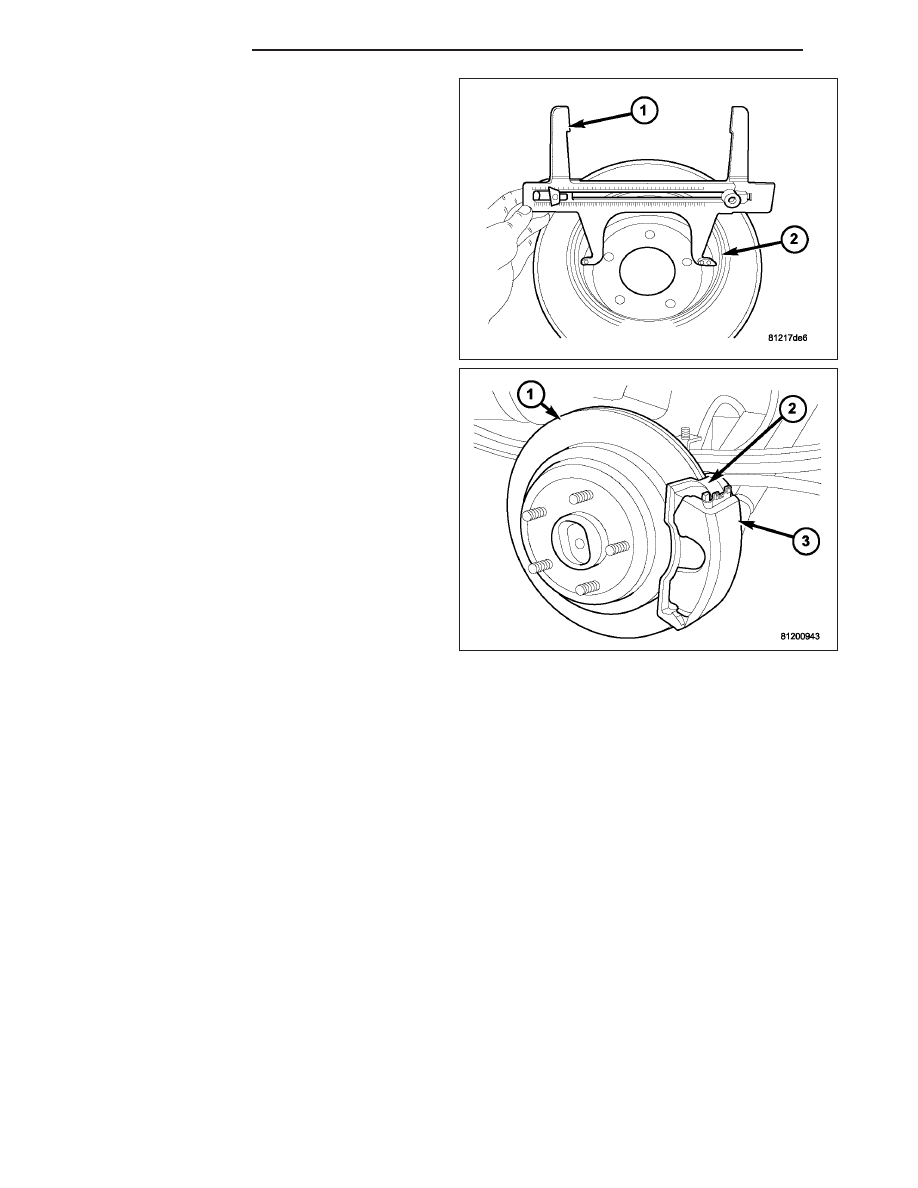

6. Adjust brake shoes to drum (2) with brake gauge

(1) (Refer to 5 - BRAKES/PARKING BRAKE/
SHOES - ADJUSTMENTS).

7. Install the rotor (1) (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/ROTORS

-

INSTALLA-

TION).

8. Install the caliper adapter (2) (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/DISC
BRAKE CALIPER ADAPTER - INSTALLATION).

9. Install the caliper (3) (Refer to 5 - BRAKES/HY-

DRAULIC/MECHANICAL/DISC BRAKE CALIPERS
- INSTALLATION).

10. Install wheel and tire assembly.

FLUID

DIAGNOSIS AND TESTING

BRAKE FLUID CONTAMINATION

Indications of fluid contamination are swollen or deteriorated rubber parts.

Swollen rubber parts indicate the presence of petroleum in the brake fluid.

To test for contamination, put a small amount of drained brake fluid in clear glass jar. If fluid separates into layers,
there is mineral oil or other fluid contamination of the brake fluid.

If brake fluid is contaminated, drain and thoroughly flush system. Replace master cylinder, proportioning valve, cal-
iper seals, wheel cylinder seals, Antilock Brakes hydraulic unit and all hydraulic fluid hoses.

5 - 32

BRAKES - BASE

HB

STANDARD PROCEDURE

BRAKE FLUID LEVEL

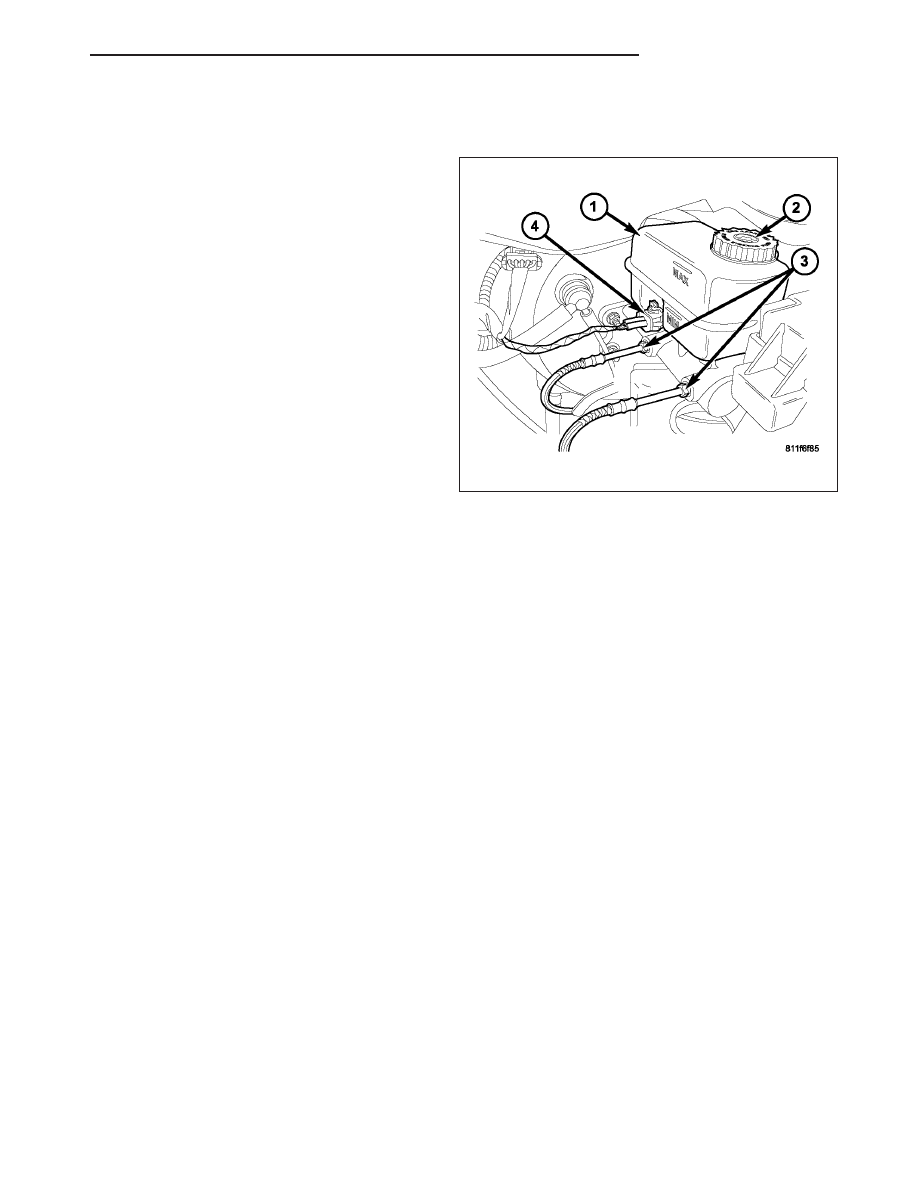

Always clean the master cylinder reservoir (1) and cap
(2) before checking fluid level. If not cleaned, dirt
could enter the fluid.

The fluid fill level is indicated on the side of the master
cylinder reservoir (1).

The correct fluid level is to the MAX indicator on the
side of the reservoir. If necessary, add fluid to the
proper level.

SPECIFICATIONS

BRAKE FLUID

The brake fluid used in this vehicle must conform to DOT 3 specifications and SAE J1703 standards. No other type
of brake fluid is recommended or approved for usage in the vehicle brake system. Use only Mopar brake fluid or an
equivalent from a tightly sealed container.

CAUTION: Never use reclaimed brake fluid or fluid from an container which has been left open. An open
container of brake fluid will absorb moisture from the air and contaminate the fluid.

CAUTION: Never use any type of a petroleum-based fluid in the brake hydraulic system. Use of such type
fluids will result in seal damage of the vehicle brake hydraulic system causing a failure of the vehicle brake
system. Petroleum based fluids would be items such as engine oil, transmission fluid, power steering fluid,
etc.

HB

BRAKES - BASE

5 - 33

FLUID RESERVOIR

REMOVAL

1. Install the prop rod on the brake pedal to keep

pressure on the brake system.

2. Remove the reservoir cap (2) and siphon fluid into

a drain container.

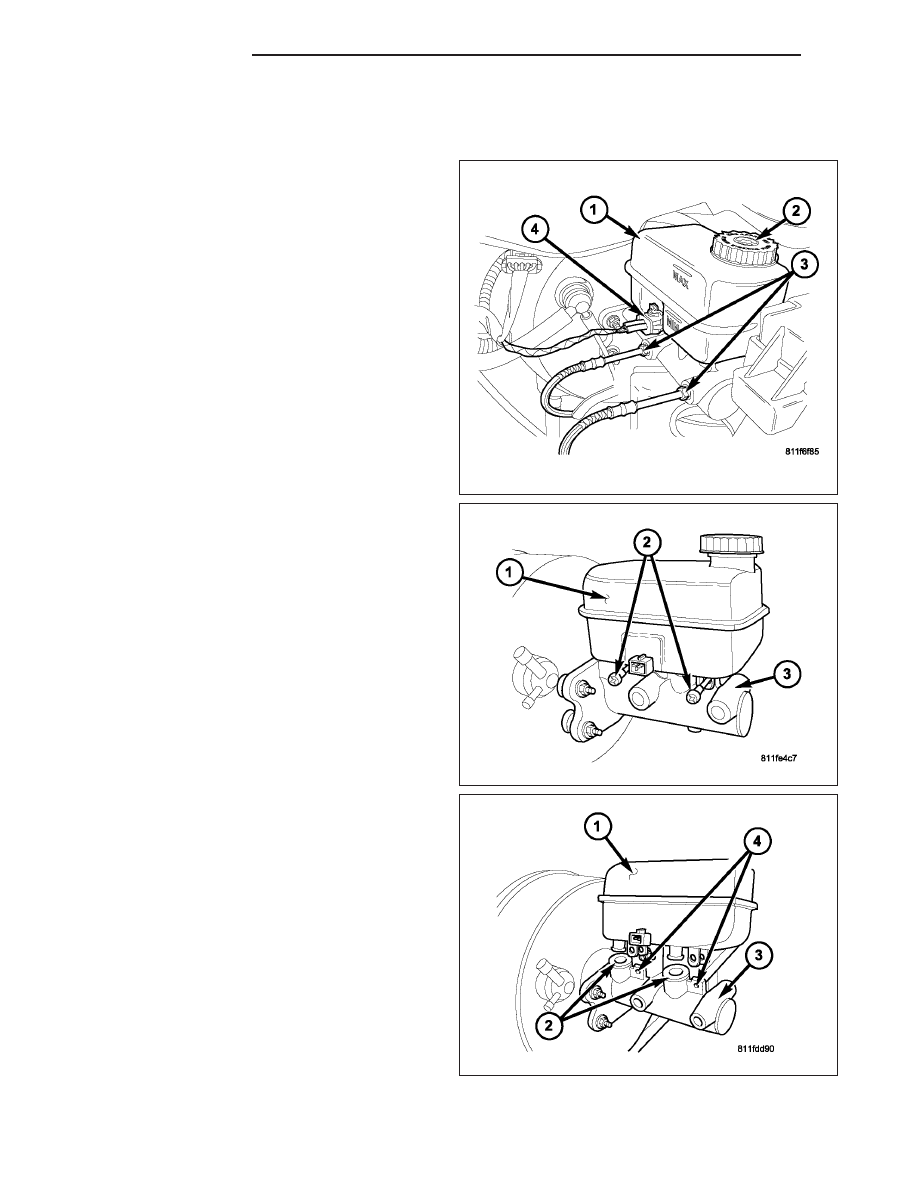

3. Disconnect the electrical connector (4) from the

fluid level switch in the reservoir (1).

4. Remove the reservoir mounting bolts (2).

5. Remove the reservoir (1) from the master cylinder

(3) by pulling upwards and to the side.
