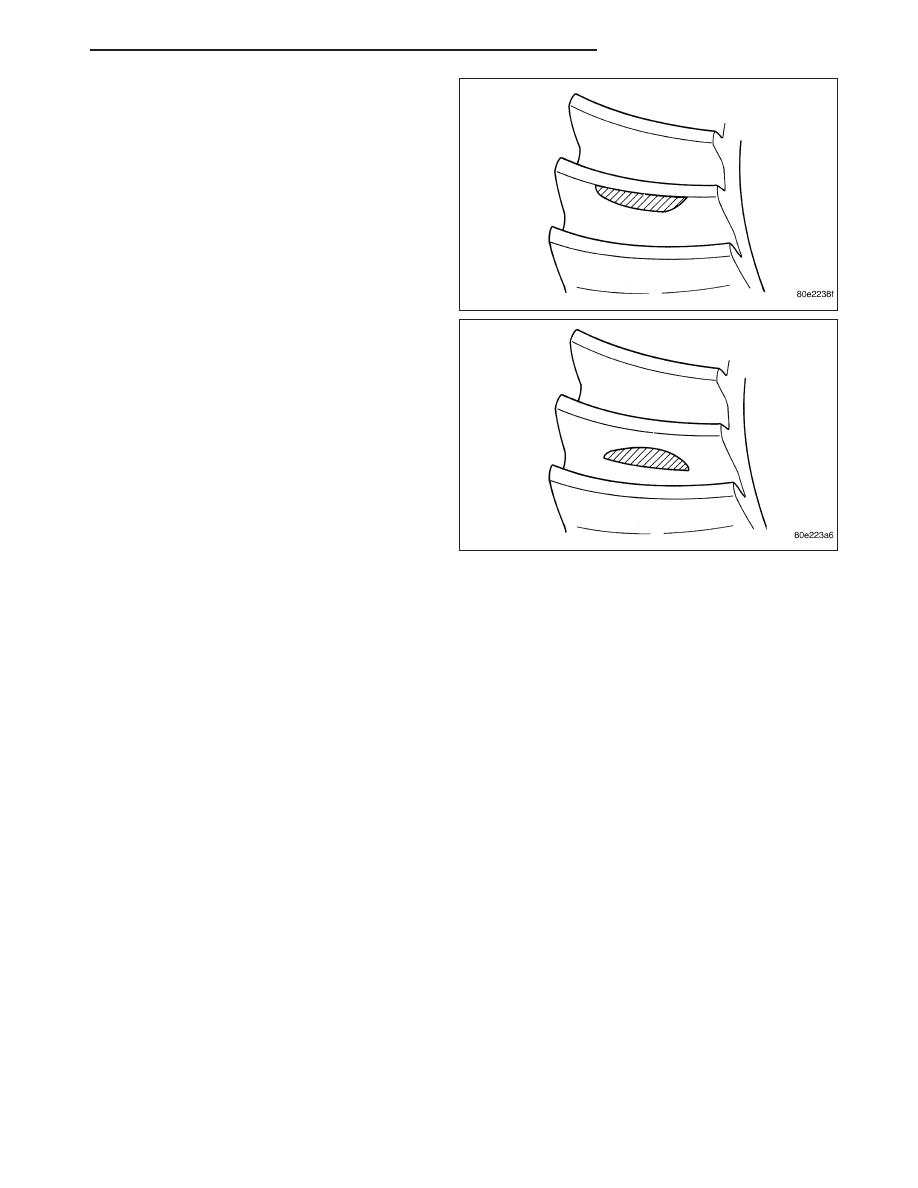

Pinion gear is set too low. Increase pinion gear height,
by increasing pinion depth shim thickness.

Pinion gear is set too high. Decrease pinion height, by
decreasing pinion depth shim thickness.

HB

FRONT AXLE - C205F

3 - 47

SPECIFICATIONS

FRONT AXLE - C205F

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.55, 3.92

Differential Case Flange Runout

0.076 mm (0.003 in.)

Differential Side Gear Clearance

0-0.15 mm (0-0.006 in.)

Ring Gear Diameter

205 mm (7.562 in.)

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Ring Gear Runout

0.12 mm (0.005 in.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

17-2.5 N·m (15-22 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Differential Fill Hole Plug

34

25

-

Differential Cover Bolts

22.5

16.5

199

Bearing Cap Bolts

61

45

-

Ring Gear Bolts

108

80

-

Pinion Nut

271-474

200-350

-

Axle Mounting Bolts/Nuts

95

70

-

3 - 48

FRONT AXLE - C205F

HB

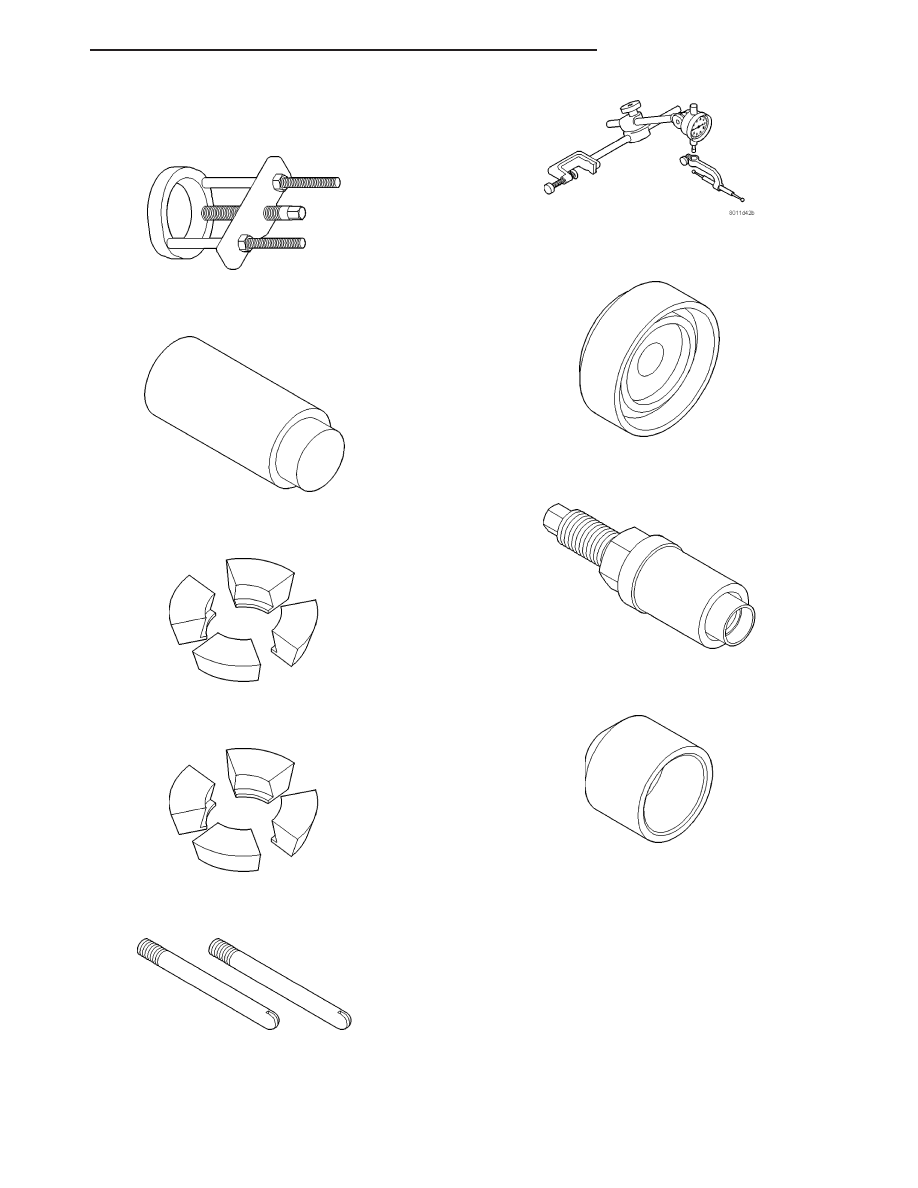

SPECIAL TOOLS

PULLER C-293-PA

PLUG C-293-3

ADAPTER C-293-42

ADAPTER C-293-48

PILOT PIN C-3288-B

DIAL INDICATOR C-3339

INSTALLER C-3716-A

INSTALLER C-3718

INSTALLER C-3972-A

HB

FRONT AXLE - C205F

3 - 49

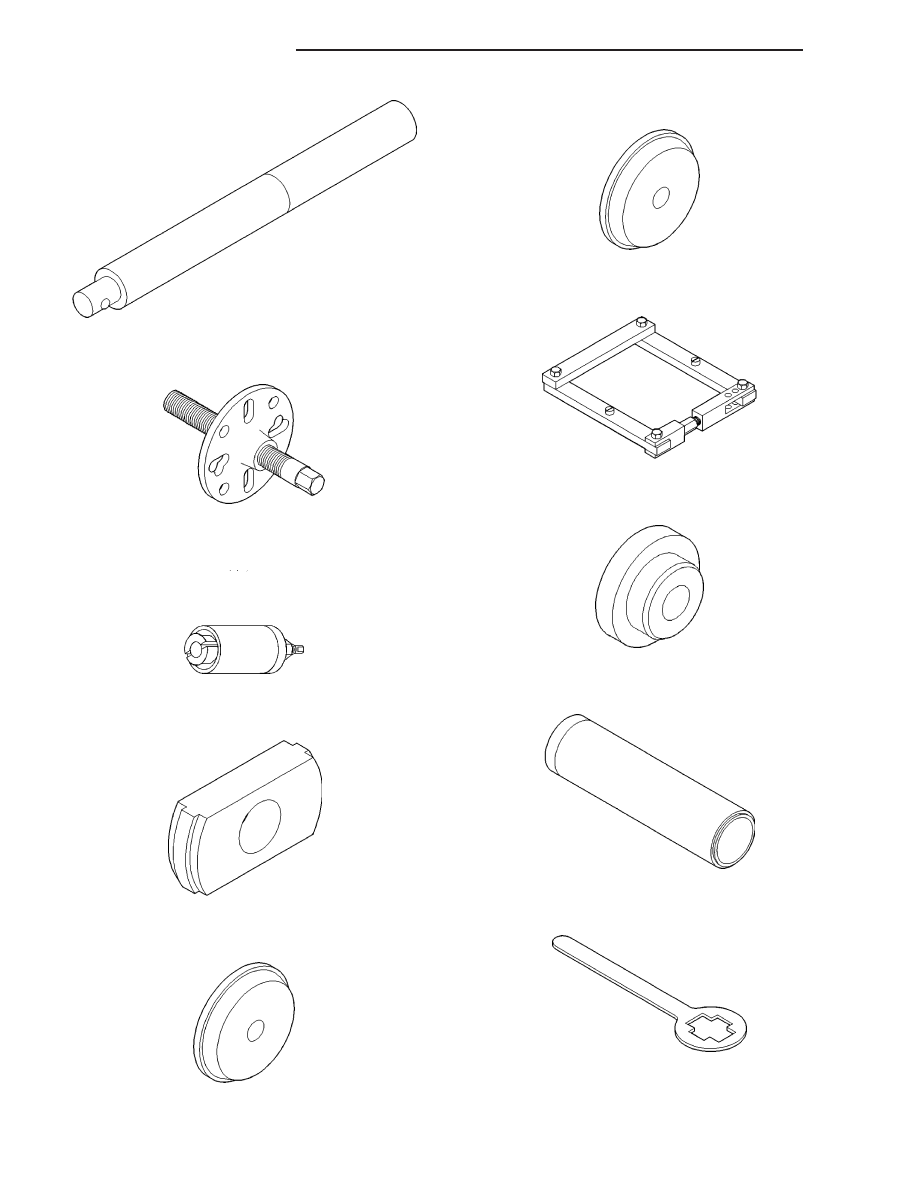

HANDLE C-4171

PULLER C-452

BEARING REMOVER C-4660-A

REMOVER D-103

INSTALLER D-129

INSTALLER D-145

SPREADER W-129-B

INSTALLER 5063

INSTALLER 6448

HOLDER 6719A
