Dodge Dakota (R1). Manual - part 913





ENGINE STARTER MOTOR RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

A149 16RD/TN

FUSED B(+)

85

T41 18BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

86

A169 18RD/YL

FUSED IGNITION SWITCH OUTPUT (START)

87A

-

-

87

T40 16BR

STARTER RELAY OUTPUT

FUEL PUMP RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

109 16BR/RD

FUSED B(+)

85

K151 18LB/OR

FUEL PUMP RELAY CONTROL

86

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87A

-

-

87

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

OXYGEN SENSOR DOWNSTREAM HEATER RELAY

CAV

CIRCUIT

FUNCTION

30

F142 16OR/DG

FUSED B(+)

85

K512 18DG/BK

???

86

F142 16OR/DG

FUSED B(+)

87A

-

-

87

F242 18DG/OR (3.9L/5.9L)

OXYGEN SENSOR DOWNSTREAM HEATER RELAY OUTPUT

87

F242 18DG/OR (4.7L)

OXYGEN SENSOR DOWNSTREAM HEATER RELAY OUTPUT

RADIATOR FAN RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

A17 10RD/BK

FUSED B(+)

85

C24 20DB/PK

RADIATOR FAN RELAY CONTROL

86

F18 20LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

87A

-

-

87

C25 10YL

HIGH SPEED FAN RELAY OUTPUT

TRANSMISSION CONTROL RELAY (GAS)

CAV

CIRCUIT

FUNCTION

30

F84 18YL/WT

FUSED B(+)

85

K30 18PK

TRANSMISSION CONTROL RELAY CONTROL

86

K125 18WT/DB

GENERATOR SOURCE

87A

-

-

87

T16 18RD

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

384

CONNECTOR PINOUTS

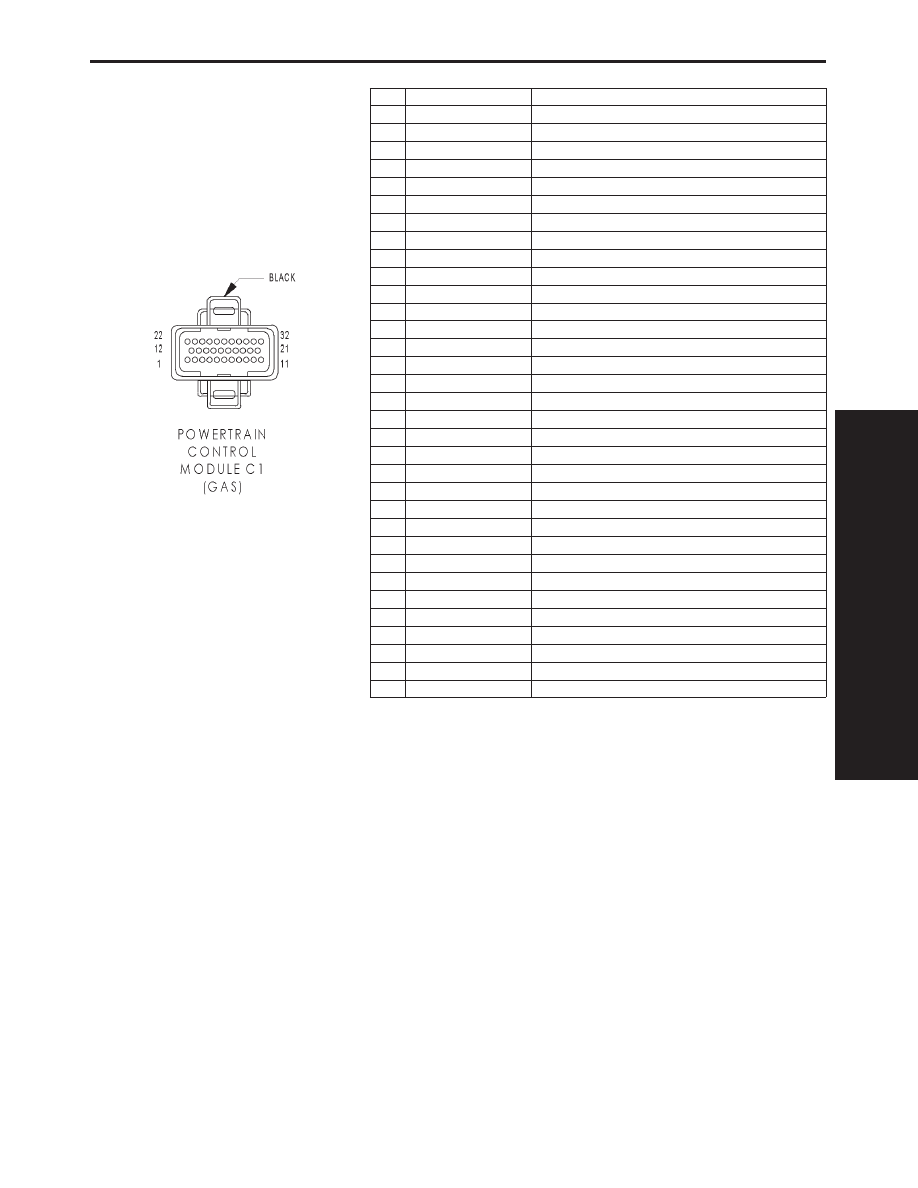

POWERTRAIN CONTROL MODULE C1 (GAS) - BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F18 18LG/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

T41 18BK/WT (3.9L/5.2L)

PARK/NEUTRAL POSITION SENSE (T41)

7

K19 16BK/GY

IGNITION COIL NO. 1 DRIVER

8

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

9

-

-

10

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

11

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

12

K10 18DB/OR (2.5L)

STEERING PRESSURE SWITCH SENSE

13

-

-

14

-

-

15

K21 18BK/RD

INTAKE AIR TEMPERATURE SIGNAL

16

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

K7 18OR

5V SUPPLY

18

K44 18TN/YL (3.9L/5.2L)

CAMSHAFT POSITION SENSOR SIGNAL

18

K44 16TN/YL (2.5L)

CAMSHAFT POSITION SENSOR SIGNAL

19

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

20

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

21

-

-

22

A109 16BR/RD

FUSED B(+)

23

K22 18OR/DB

THROTTLE POSITION SENSOR SIGNAL

24

K141 18TN/WT

OXYGEN SENSOR 1/1 SIGNAL

25

-

-

26

-

-

27

K1 18DG/RD

MAP SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

Z12 14BK/TN

GROUND

32

Z12 14BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

385

CONNECTOR PINOUTS

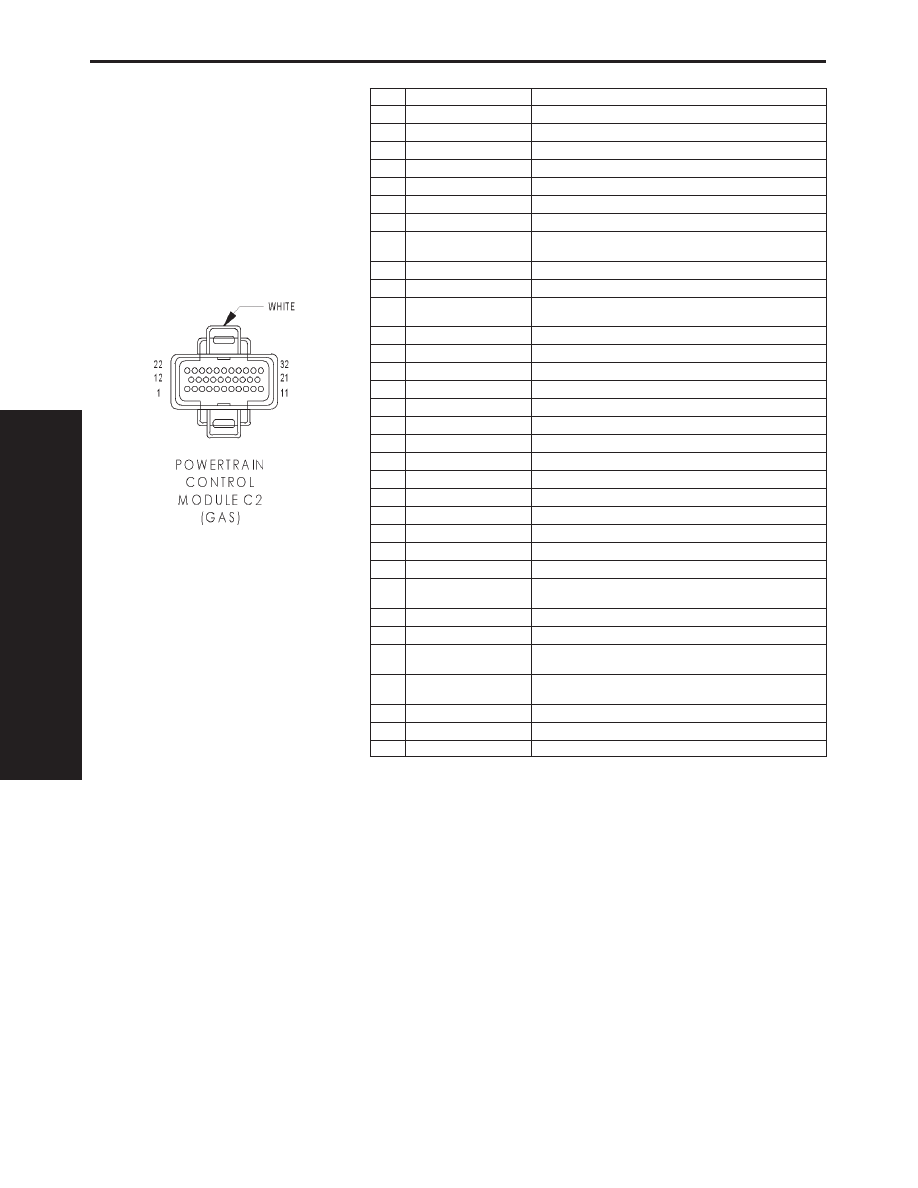

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T34 18GY/BK (3.9L/5.2L)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

K26 18VT (5.2L)

FUEL INJECTOR NO. 7 DRIVER

3

-

-

4

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K38 18GY (3.9L-5.2L)

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

K88 18VT/WT (A/T 3.9L/
5.2L)

GOVERNOR PRESSURE SOLENOID CONTROL

9

-

-

10

K20 18DG

GENERATOR FIELD

11

K54 18OR/BK (A/T 3.9L/
5.2L)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

K58 18BR/DB (3.9L/5.2L)

FUEL INJECTOR NO. 6 DRIVER

13

K28 18GY/LB (5.2L)

FUEL INJECTOR NO. 8 DRIVER

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

C24 18DB/PK

RADIATOR FAN RELAY CONTROL

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

T60 18BR (A/T 3.9L/5.2L)

OVERDRIVE SOLENOID CONTROL

22

-

-

23

G60 18GY/YL (2.5L)

ENGINE OIL PRESSURE SENSOR SIGNAL

23

G60 16GY/YL (3.9L/5.2L)

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T13 18DB/BK (A/T 3.9L/
5.2L)

SPEED SENSOR GROUND

26

-

-

27

G7 18WT/OR

VEHICLE SPEED SIGNAL

28

T14 18LG/WT (A/T 3.9L/
5.2L)

OUTPUT SPEED SENSOR SIGNAL

29

T25 18LG/RD (A/T 3.9L/
5.2L)

GOVERNOR PRESSURE SIGNAL

30

K30 18PK (3.9L/5.2L)

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18WT/VT

5V SUPPLY

32

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

386

CONNECTOR PINOUTS

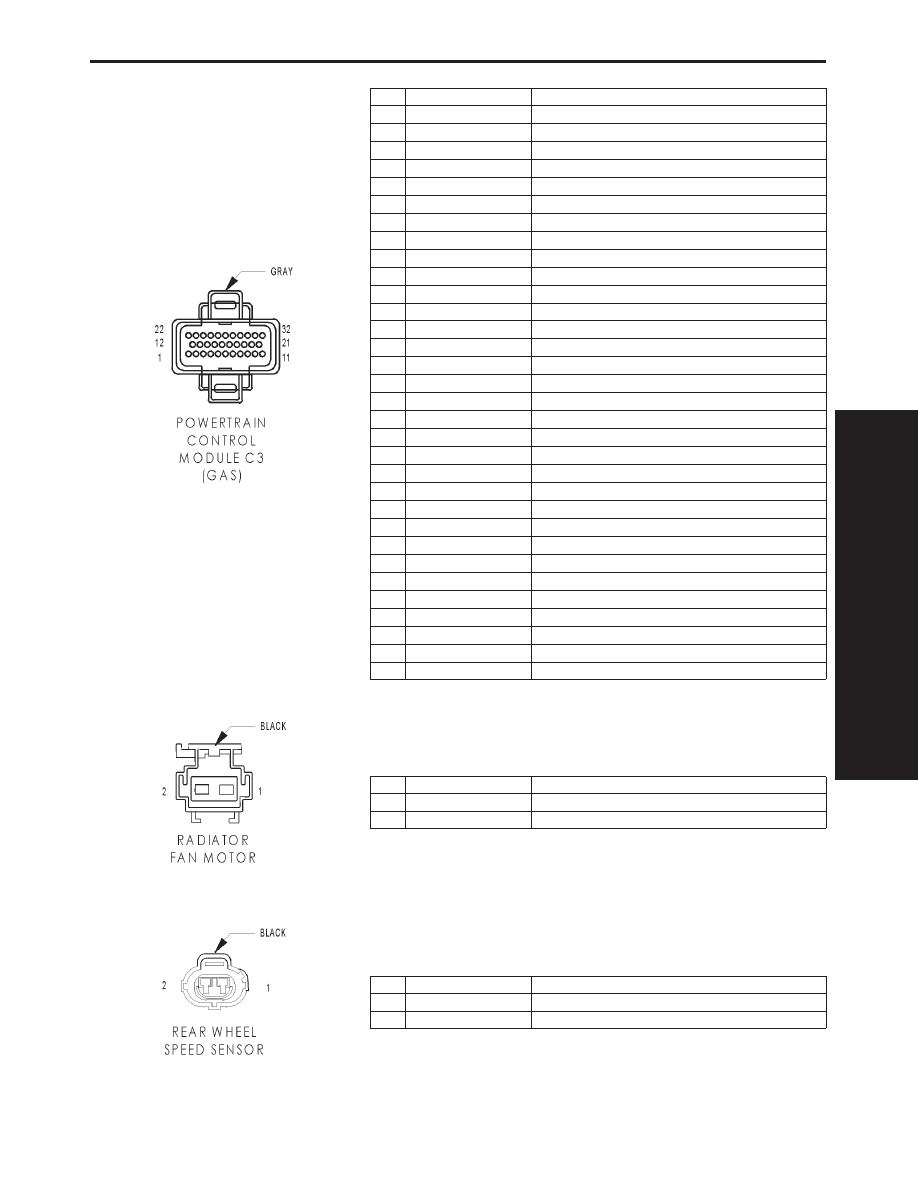

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

-

-

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

-

-

6

-

-

7

-

-

8

K100 18VT/WT

PWM 1/1 HEATER DRIVER

9

-

-

10

-

-

11

-

-

12

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T6 18OR/WT (A/T)

OVERDRIVE OFF SWITCH SENSE

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

K151 18LB/OR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C20 18BR

A/C SWITCH SENSE

23

-

-

24

K29 18WT/PK

BRAKE LAMP SWITCH SENSE

25

K125 18WT/DB

GENERATOR SOURCE

26

G4 18DB

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D20 18LG

SCI RECEIVE

30

D25 18VT/YL

PCI BUS

31

-

-

32

-

-

RADIATOR FAN MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C25 10YL

RADIATOR FAN RELAY OUTPUT

2

Z1 10BK

GROUND

REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B114 20WT/VT

REAR WHEEL SPEED SENSOR (-)

2

B113 20RD/VT

REAR WHEEL SPEED SENSOR (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

387

CONNECTOR PINOUTS
