Dodge Dakota (R1). Manual - part 911

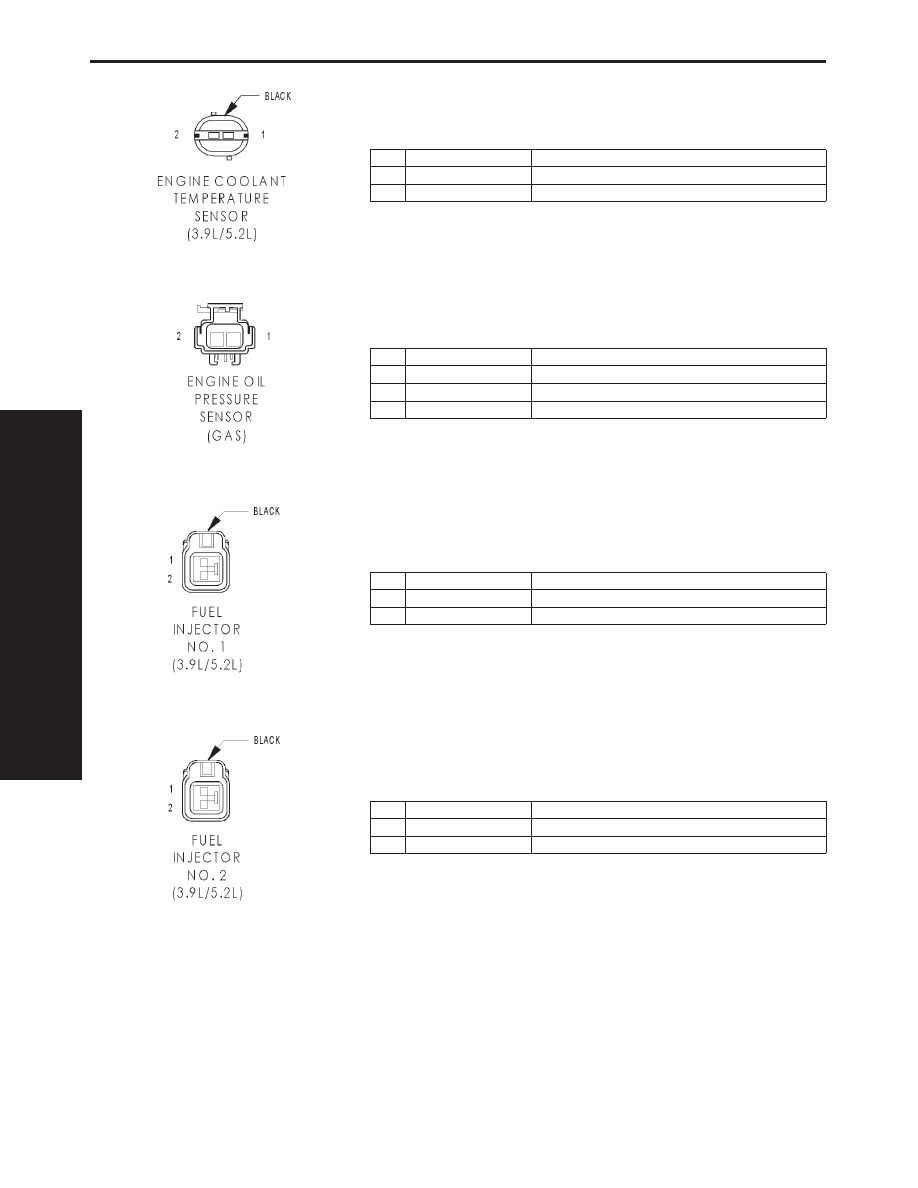

ENGINE COOLANT TEMPERATURE SENSOR (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE OIL PRESSURE SENSOR (GAS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

G60 18GY/YL (2.5L)

ENGINE OIL PRESSURE SENSOR SIGNAL

2

G60 16GY/YL (3.9L/5.2L)

ENGINE OIL PRESSURE SENSOR SIGNAL

FUEL INJECTOR NO. 1 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

376

CONNECTOR PINOUTS

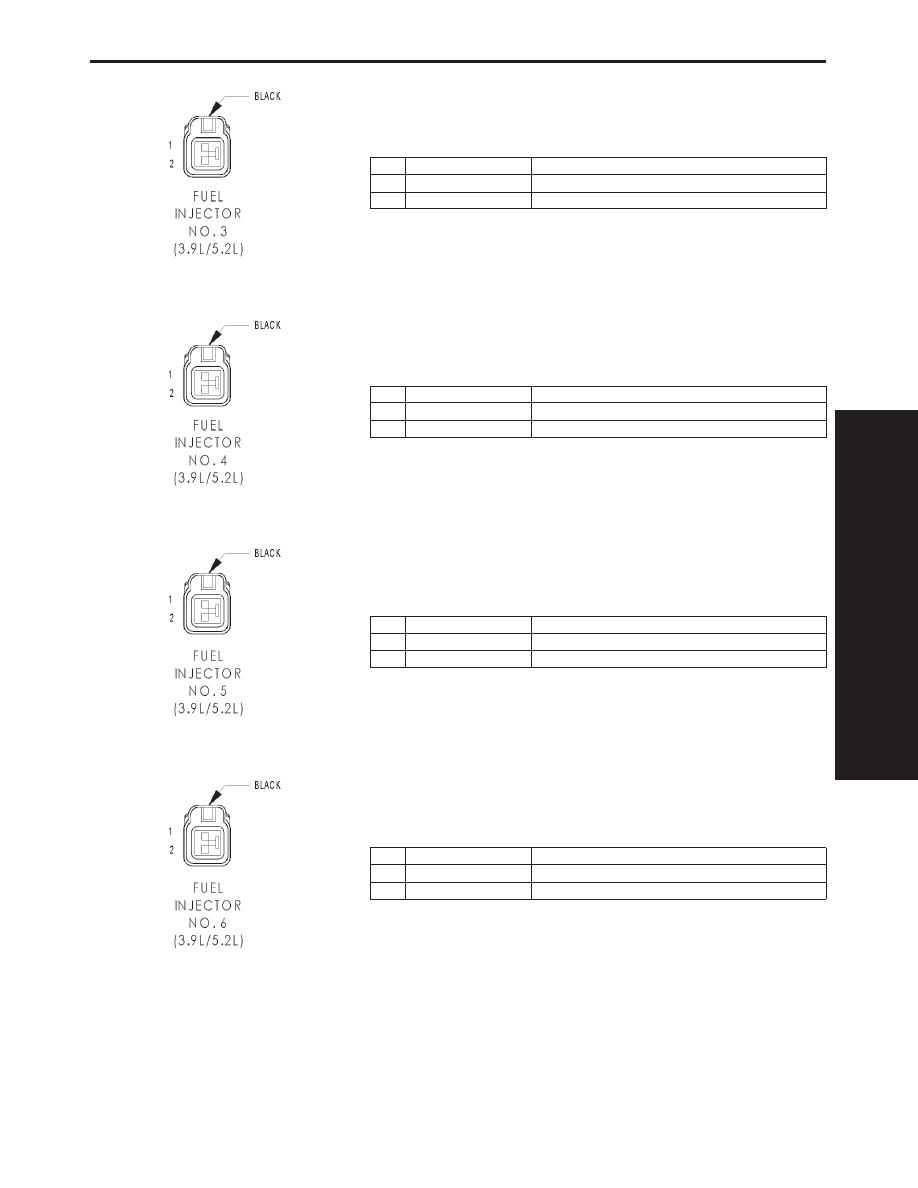

FUEL INJECTOR NO. 3 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

2

A412 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 6 (3.9L/5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

377

CONNECTOR PINOUTS

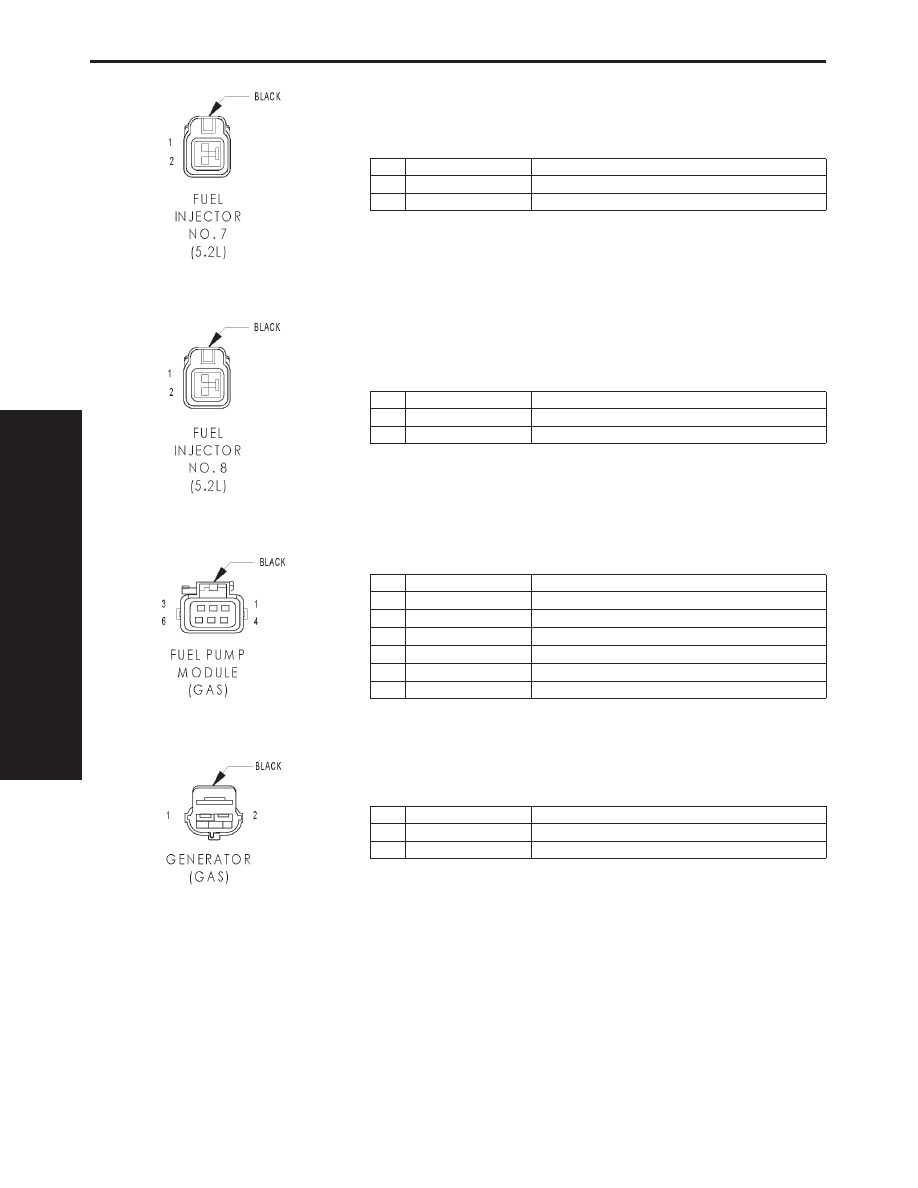

FUEL INJECTOR NO. 7 (5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18VT

FUEL INJECTOR NO. 7 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 8 (5.2L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18GY/LB

FUEL INJECTOR NO. 8 DRIVER

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE (GAS) - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

GENERATOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18WT/DB

GENERATOR SOURCE

2

K20 18DG

GENERATOR FIELD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

378

CONNECTOR PINOUTS

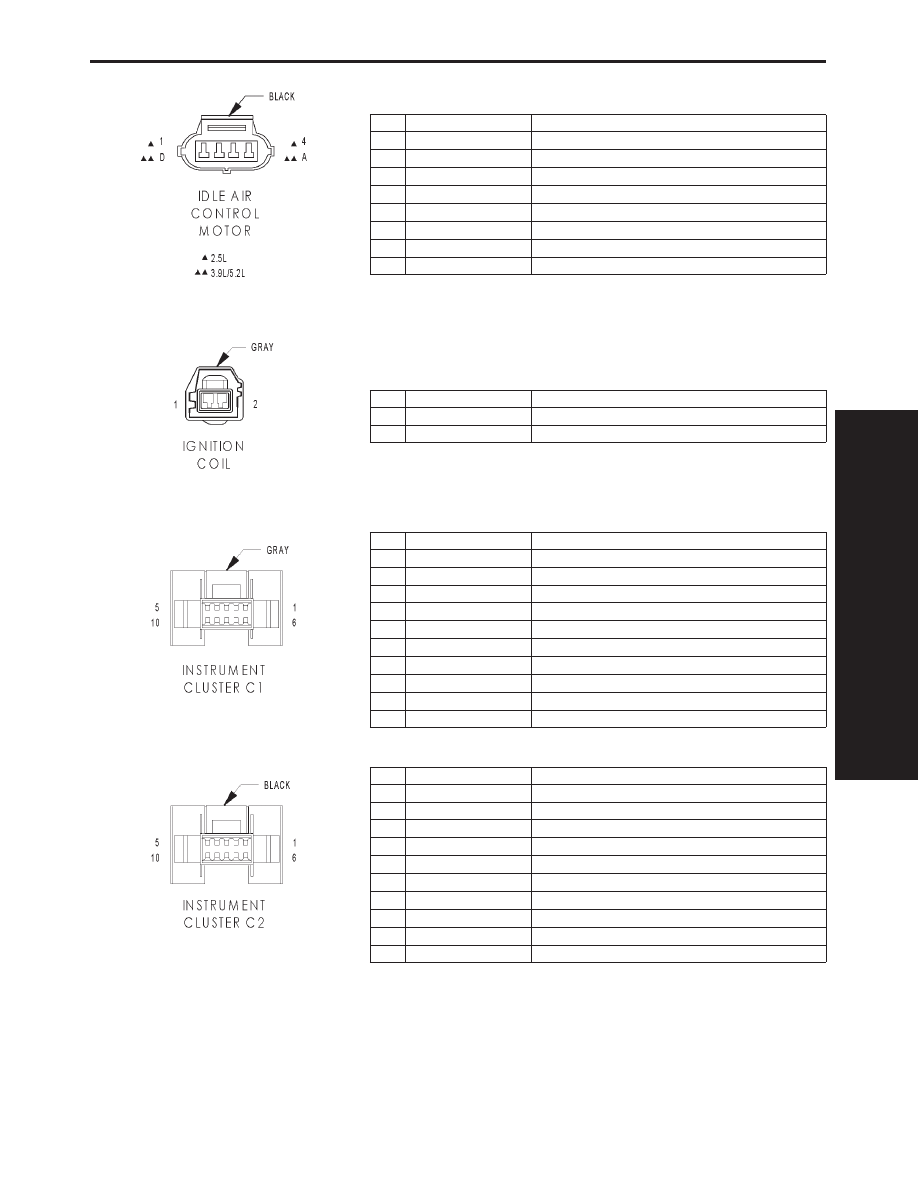

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K39 18GY/RD (2.5L)

IDLE AIR CONTROL NO. 1 DRIVER

2

K60 18YL/BK (2.5L)

IDLE AIR CONTROL NO. 2 DRIVER

3

K40 18BR/WT (2.5L)

IDLE AIR CONTROL NO.3 DRIVER

4

K59 18VT/BK (2.5L)

IDLE AIR CONTROL NO.4 DRIVER

A

K59 18VT/BK (3.9L/5.2L)

IDLE AIR CONTROL NO. 4 DRIVER

B

K40 18BR/WT(3.9L/5.2L)

IDLE AIR CONTROL NO. 3 DRIVER

C

K60 18YL/BK (3.9L/5.2L)

IDLE AIR CONTROL NO. 2 DRIVER

D

K39 18GY/RD (3.9L/5.2L)

IDLE AIR CONTROL NO. 1 DRIVER

IGNITION COIL - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K19 16BK/GY

IGNITION COIL NO.1 DRIVER

INSTRUMENT CLUSTER C1 - GRAY 10-WAY

CAV

CIRCUIT

FUNCTION

1

Y128 20DG/GY (3.9L/5.2L)

TRANS RANGE SENSOR 5V SUPPLY

2

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN START)

3

-

-

4

Z2 20BK/LG

GROUND

5

Z1 20BK

GROUND

6

M1 18PK

FUSED B(+)

7

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

G85 20OR/BK (DIESEL)

WAIT TO START INDICATOR CONTROL

9

D25 20VT/YL

PCI BUS

10

-

-

INSTRUMENT CLUSTER C2 - BLACK 10-WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS FEED

2

G29 18BK/TN

WASHER FLUID SWITCH SENSE

3

G13 20DB/RD

SEAT BELT INDICATOR DRIVER

4

Y193 20WT/LG (3.9L/5.2L)

TRANS RANGE SENSOR MUX

5

L107 20WT

HEADLAMP SWITCH OUTPUT

6

L61 16LG

LEFT TURN SIGNAL

7

-

-

8

L60 16TN

RIGHT TURN SIGNAL

9

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

10

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

379

CONNECTOR PINOUTS
