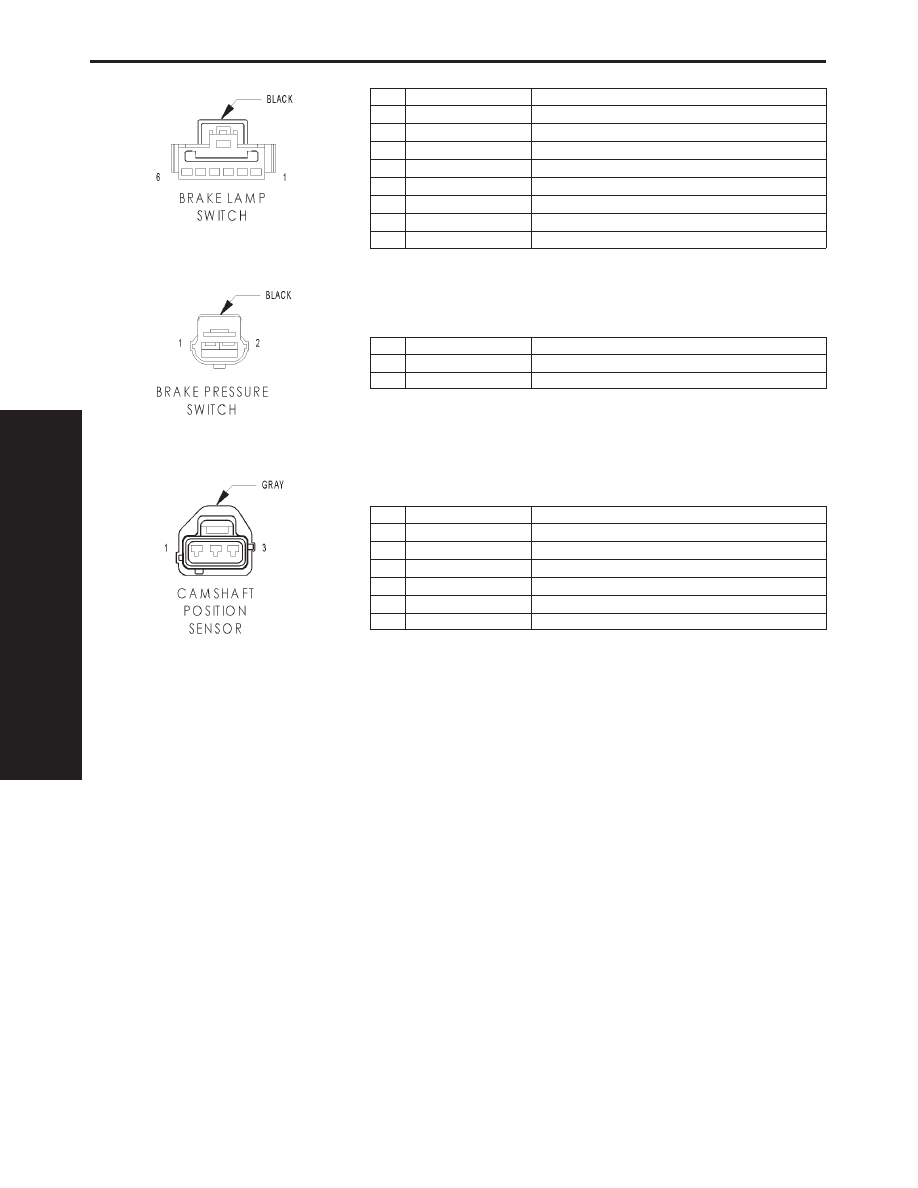

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 14PK/DB

FUSED B(+)

2

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

6

K29 20WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

BRAKE PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B10 20BR/WT

BRAKE PRESSURE SWITCH SENSE

2

Z1 20BK

GROUND

CAMSHAFT POSITION SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18TN/YL (3.9L/5.2L)

CAMSHAFT POSITION SENSOR SIGNAL

1

K44 16TN/YL (2.5L)

CAMSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB (3.9L/5.2L)

SENSOR GROUND

2

K4 16BK/LB (2.5L)

SENSOR GROUND

3

K7 18OR (3.9L/5.2L)

5V SUPPLY

3

K7 16OR (2.5L)

5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

372

CONNECTOR PINOUTS

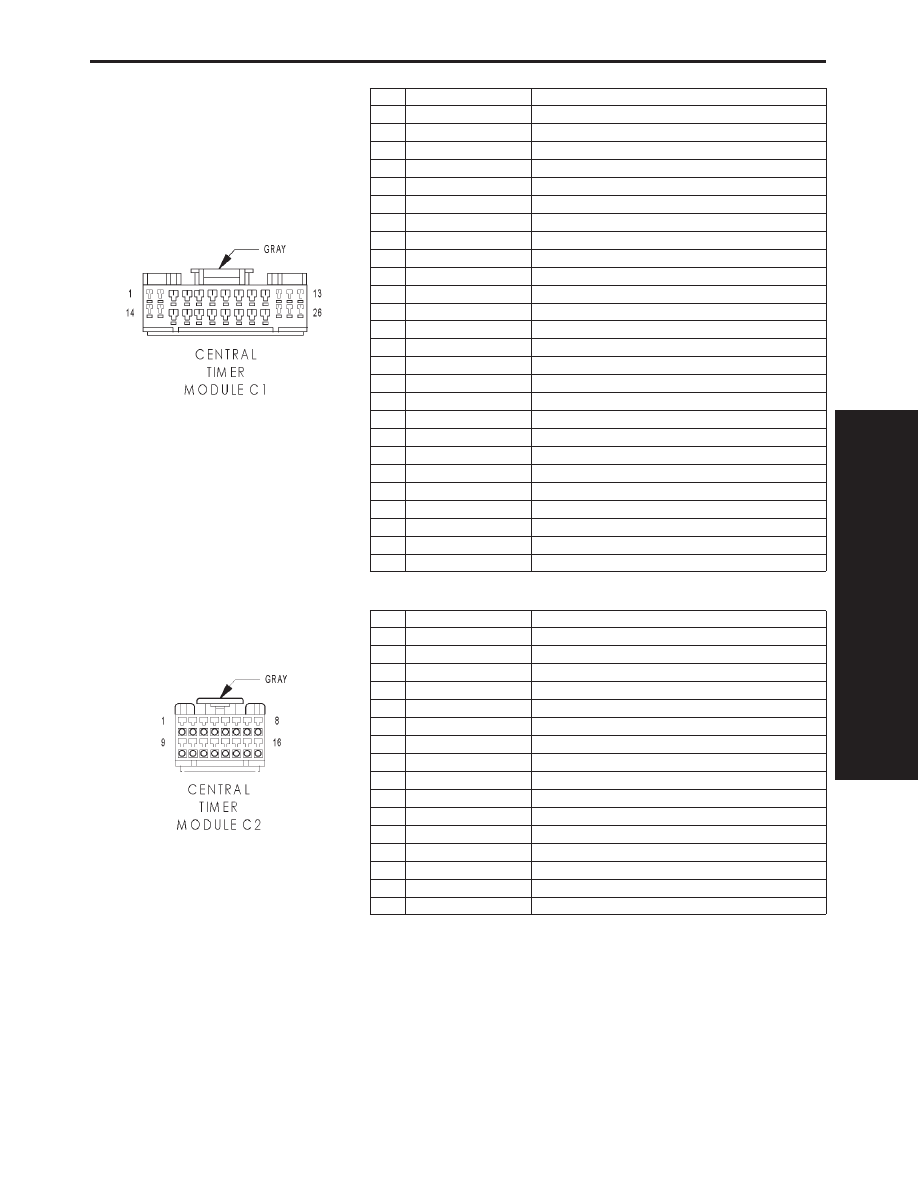

CENTRAL TIMER MODULE C1 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 18BK/LG

GROUND

2

Z1 14BK

GROUND

3

-

-

4

L79 20RD/YL

PARK LAMP RELAY CONTROL

5

X3 20BK/RD

HORN RELAY CONTROL

6

-

-

7

L308 20LG/RD

PARK LAMP SWITCH SENSE

8

V52 18DG/RD

INTERMITTENT WIPER SWITCH MUX

9

M4 18GY/BK

INTERIOR LIGHTS DIMMER SIGNAL

10

D25 20VT/YL

PCI BUS

11

L4 18VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

12

-

-

13

V51 20WT

INTERMITTENT WIPER MODE SENSE

14

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

15

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

16

-

-

17

-

-

18

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

19

G26 18LB

KEY-IN IGNITION SWITCH SENSE

20

-

-

21

M11 20PK/LB

COURTESY LAMPS SWITCH OUTPUT

22

-

-

23

L80 18WT/DG

HEADLAMP SWITCH RETURN

24

L3 18RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

25

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

26

V6 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

CENTRAL TIMER MODULE C2 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

M2 20YL

COURTESY LAMPS DRIVER

2

P96 20WT/LG (PREMIUM)

PASSENGER DOOR SWITCH MUX

3

-

-

4

P33 18OR/BK

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK

DOOR UNLOCK RELAY OUTPUT

6

P59 18DB (4 DOOR)

DRIVER DOOR UNLOCK RELAY OUTPUT

7

-

-

8

G11 20WT/BK

PARK BRAKE SWITCH SENSE

9

-

-

10

P97 20WT/DG (PREMIUM)

DRIVER DOOR SWITCH MUX

11

-

-

12

-

-

13

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

14

-

-

15

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

16

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

373

CONNECTOR PINOUTS

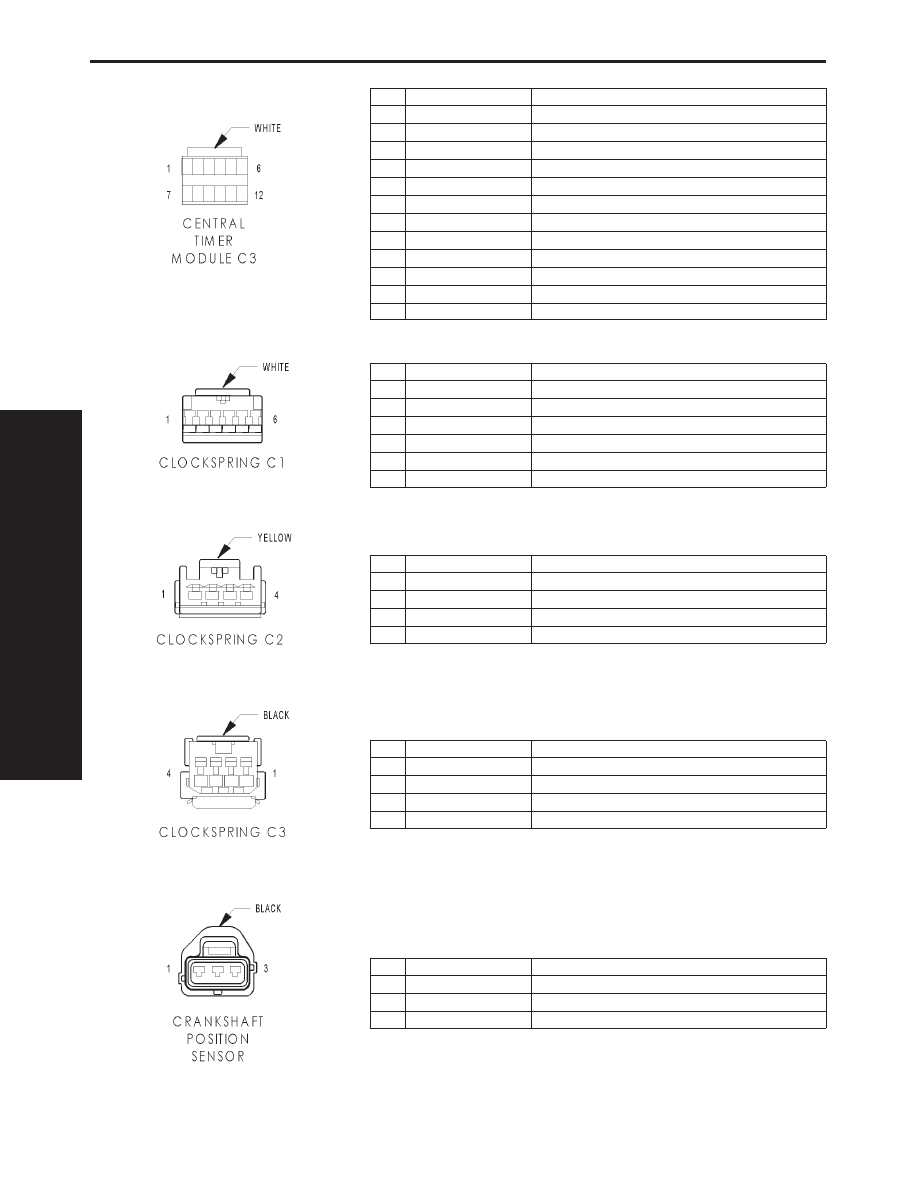

CENTRAL TIMER MODULE C3 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

A302 16RD/TN

FUSED B(+)

2

L34 18RD/OR

RIGHT HIGH BEAM DRIVER

3

L33 18LG/BR

LEFT HIGH BEAM DRIVER

4

L43 18VT

LEFT LOW BEAM DRIVER

5

L44 18VT/RD

RIGHT LOW BEAM DRIVER

6

A301 16RD/LG

FUSED B(+)

7

V18 18YL/DG

FRONT WIPER RELAY CONTROL

8

-

-

9

-

-

10

V5 18DG

FRONT WIPER PARK SWITCH SENSE

11

V5 18DG

FRONT WIPER PARK SWITCH SENSE

12

V10 18BR

FRONT WIPER PUMP/MOTOR CONTROL

CLOCKSPRING C1 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

X3 20BK/RD

HORN RELAY CONTROL

4

-

-

5

-

-

6

-

-

CLOCKSPRING C2 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R43 18BK/LB

DRIVER AIRBAG LINE 1

4

R45 18DG/LB

DRIVER AIRBAG LINE 2

CLOCKSPRING C3 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN RELAY CONTROL

2

-

-

3

-

-

4

-

-

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

3

K7 18OR

5V SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

374

CONNECTOR PINOUTS

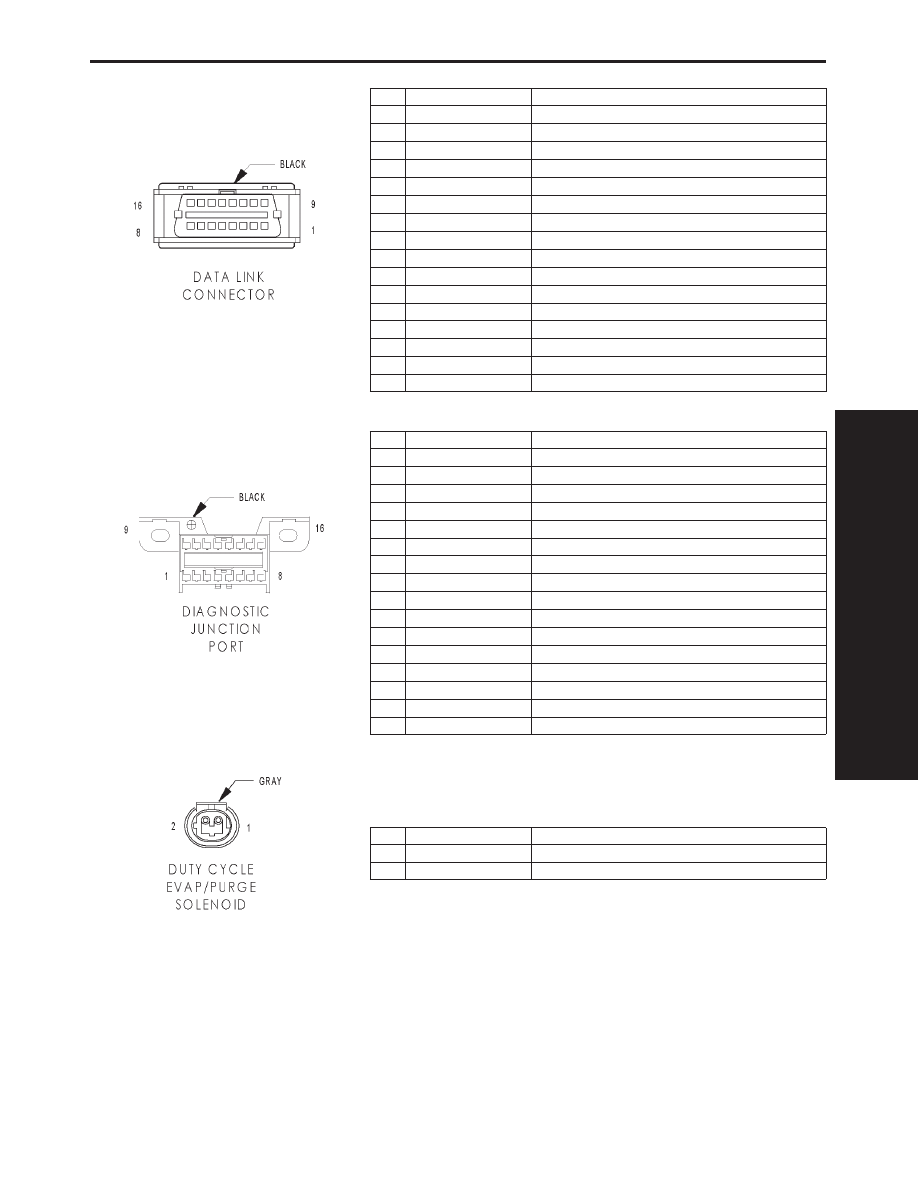

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z305 18BK

GROUND

5

Z306 18BK

GROUND

6

D20 20LG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

M1 18PK

FUSED B(+)

DIAGNOSTIC JUNCTION PORT - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20VT/YL

PCI BUS (MIC)

2

-

-

3

D25 20VT/YL

PCI BUS (CTM)

4

D25 20VT/YL

PCI BUS (OVERHEAD)

5

D25 20VT/YL

PCI BUS (DLC)

6

D25 18VT/YL

PCI BUS (PCM)

7

-

-

8

D25 20VT/YL

PCI BUS (CAB)

9

-

-

10

-

-

11

-

-

12

-

-

13

D25 20VT/YL

PCI BUS (HVAC)

14

-

-

15

D25 18VT/YL

PCI BUS (ACM)

16

-

-

DUTY CYCLE EVAP/PURGE SOLENOID - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

2

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

375

CONNECTOR PINOUTS
