Dodge Dakota (R1). Manual - part 803





INSTALLATION

CAUTION: Never let the internal components of the
accumulator be exposed to the atmosphere for any
length of time. The accumulator contains moisture
absorbing material that can be damaged by not
plugging the refrigerant line openings during any
service procedure.

(1) Install the accumulator in its mounting bracket

and tighten clamp retaining screw.

(2) Uncap refrigerant lines and clean / inspect the

sealing O-rings for any damage such as cracked,
torn, distorted or brittle condition. Replace O-rings if
necessary.

NOTE: Only use approved refrigerant oil for the
type of refrigerant used in the system to lubricate
O-rings during the assembly process.

(3) Lubricate the O-rings and install refrigerant

lines on the accumulator. Torque the retaining fas-
teners to 33 N·m (25 ft. lbs.).

(4) Thread the low pressure cycling clutch switch

in the accumulator. Hand tighten only.

(5) Connect the low pressure cycling clutch switch

connector.

NOTE: If the accumulator is being replaced, add 120
milliliters (4 fluid ounces) of refrigerant oil to the
system. Only use approved refrigerant oil for the
type of refrigerant used in the system

(6) Evacuate and Charge the refrigerant system-

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/REFRIGERANT

-

STANDARD

PROCEDURE) and (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING - STANDARD PRO-
CEDURE).

(7) Connect the negative battery cable.
(8) Check the accumulator and refrigerant lines at

the accumulator for any refrigerant leaks.

24a - 10

ACCUMULATOR

R1

ACCUMULATOR (Continued)

A/C DISCHARGE LINE

TABLE OF CONTENTS

page

page

A/C DISCHARGE LINE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 12

A/C DISCHARGE LINE

REMOVAL

(1) Disconnect and isolate the negative battery

cable.

(2) Recover the refrigerant from the refrigerant

system(Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING/REFRIGERANT

-

STANDARD

PROCEDURE).

(3) Remove the two upper condenser retaining

bolts.

(4) Remove the condenser refrigerant line support

bracket.

(5) Remove the secondary locking clip from the dis-

charge line at the condenser (Fig. 1).

(6) Disconnect the discharge refrigerant line from

the condenser(Refer to 24 - HEATING & AIR CON-
DITIONING/PLUMBING/REFRIGERANT

LINE

COUPLER - REMOVAL). Cap/Cover all refrigerant
line openings.

(7) Remove the discharge line retaining bolt at the

compressor (Fig. 1). Cap/Cover opening at compres-
sor.

(8) Remove the refrigerant line support bracket

retaining nuts.

(9) Spread line brackets and remove the discharge

line from the vehicle.

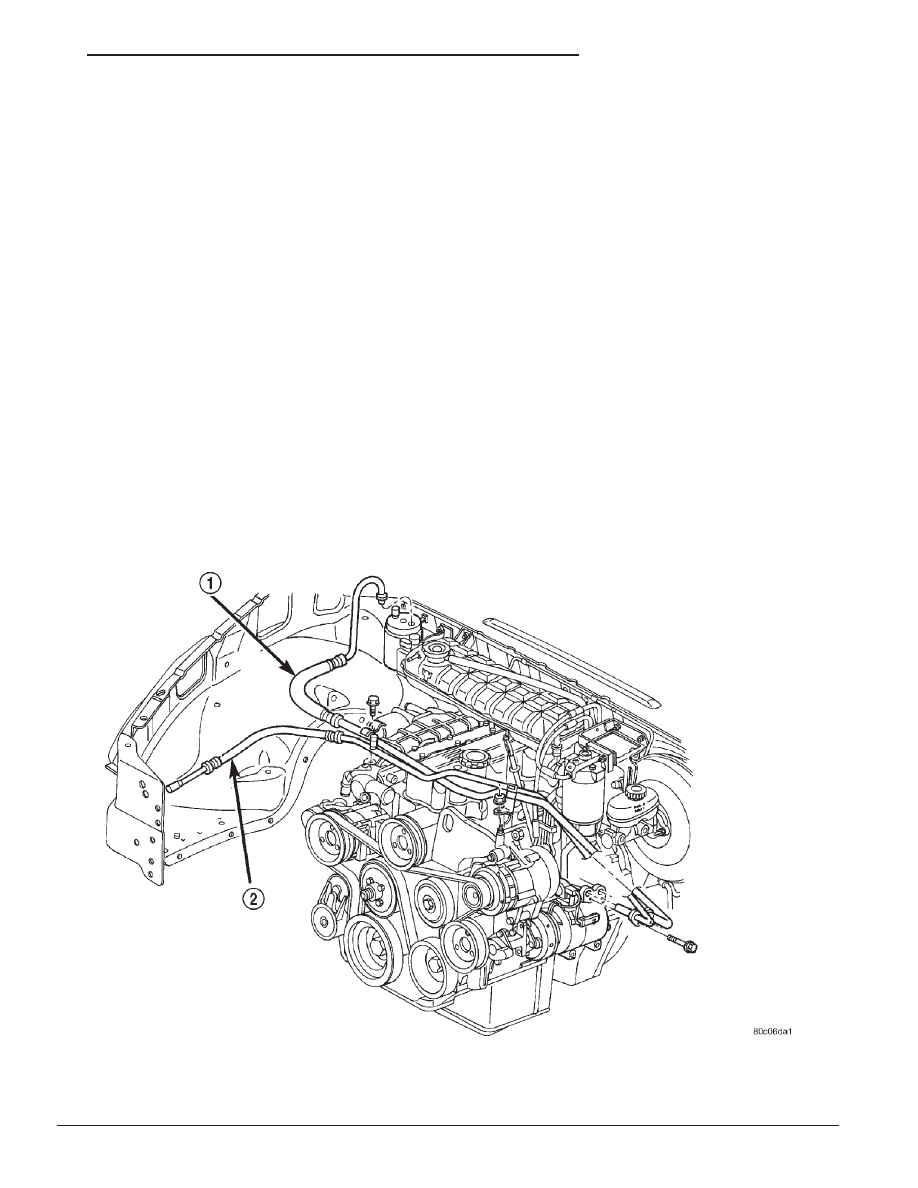

Fig. 1 2.5L Diesel Refrigerant Line Position & Orientation

1 - SUCTION LINE
2 - DISCHARGE LINE

R1

A/C DISCHARGE LINE

24a - 11

INSTALLATION

(1) Position replacement discharge line in the sup-

port brackets and install retaining nuts. Torque to 22
N·m (196 in. lbs.).

(2) Uncap refrigerant line and clean / inspect the

sealing O-rings for any damage such as cracked,
torn, distorted or brittle condition. Replace O-rings if
necessary.

NOTE: Only use approved refrigerant oil for the
type of refrigerant used in the system to lubricate
O-rings during the assembly process.

(3) Lubricate all O-rings and install the discharge

line at the compressor. Torque to 33 N·m (25 ft. lbs.).

(4) Connect the discharge line on the condenser-

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/REFRIGERANT

LINE

COUPLER

-

INSTALLATION).

Cap/Cover

all

refrigerant

line

openings.

(5) Install the secondary locking clip on the dis-

charge line.

(6) Install the condenser refrigerant line support

bracket.

(7) Install the two upper condenser retaining bolts.

Torque to 10.7 N·m (95 in. lbs.).

(8) Evacuate and Charge the refrigerant system-

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/REFRIGERANT

-

STANDARD

PROCEDURE) and (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING/REFRIGERANT

-

STANDARD PROCEDURE).

(9) Connect the negative battery cable.
(10) Check the discharge line and connections for

any refrigerant leaks.

24a - 12

A/C DISCHARGE LINE

R1

A/C DISCHARGE LINE (Continued)

LIQUID LINE

TABLE OF CONTENTS

page

page

LIQUID LINE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

LIQUID LINE

REMOVAL

(1) Disconnect and isolate the negative battery cable.
(2) Recover the refrigerant from the refrigerant

system(Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING/REFRIGERANT

-

STANDARD

PROCEDURE).

(3) Remove the air filter assembly from the vehicle.
(4) Remove the secondary locking clip from the liq-

uid line at the condenser.

(5) Disconnect the liquid refrigerant line from the

condenser(Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING/REFRIGERANT LINE COUPLER -
REMOVAL). Cap/Cover all refrigerant line openings.

(6) Disconnect the horn electrical.

(7) Disconnect the liquid line coupler (Fig. 1).
(8) Remove

the

EGR

solenoid

and

mounting

bracket from the coolant bottle.

(9) Remove the secondary locking clip from the liq-

uid line at the evaporator.

(10) Disconnect the liquid refrigerant line from the

evaporator(Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING/REFRIGERANT LINE COUPLER -
REMOVAL). Cap/Cover all refrigerant line openings.

(11) Disengage the liquid line from its mounting clips.
(12) Remove the liquid line from the vehicle.

INSTALLATION

(1) Position the liquid line in the engine compart-

ment.

(2) Uncap refrigerant lines and clean / inspect the

sealing O-rings for any damage such as cracked,
torn, distorted or brittle condition. Replace O-rings if
necessary.

NOTE: Only use approved refrigerant oil for the
type of refrigerant used in the system to lubricate
O-rings during the assembly process.

(3) Connect the liquid refrigerant line on the evap-

orator.

(4) Install the secondary locking clip on the liquid

line(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/REFRIGERANT

LINE

COUPLER

-

INSTALLATION).

(5) Install the EGR solenoid and mounting bracket

on the coolant bottle.

(6) Connect the liquid line coupler. Torque to 33

N·m (25 ft. lbs.).

(7) Engage the refrigerant line in its mounting clips.
(8) Connect the horn electrical.
(9) Connect the liquid line on the condenser(Refer to

24 - HEATING & AIR CONDITIONING/PLUMBING/
REFRIGERANT LINE COUPLER - INSTALLATION).

(10) Install the secondary locking clip on the liquid

line.

(11) Install the air filter assembly in the vehicle.
(12) Evacuate and Charge the refrigerant system(Re-

fer to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING/REFRIGERANT - STANDARD PROCEDURE) and
(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING/REFRIGERANT

-

STANDARD

PROCE-

DURE).

(13) Connect the negative battery cable.
(14) Check the liquid line and connections for any

refrigerant leaks.

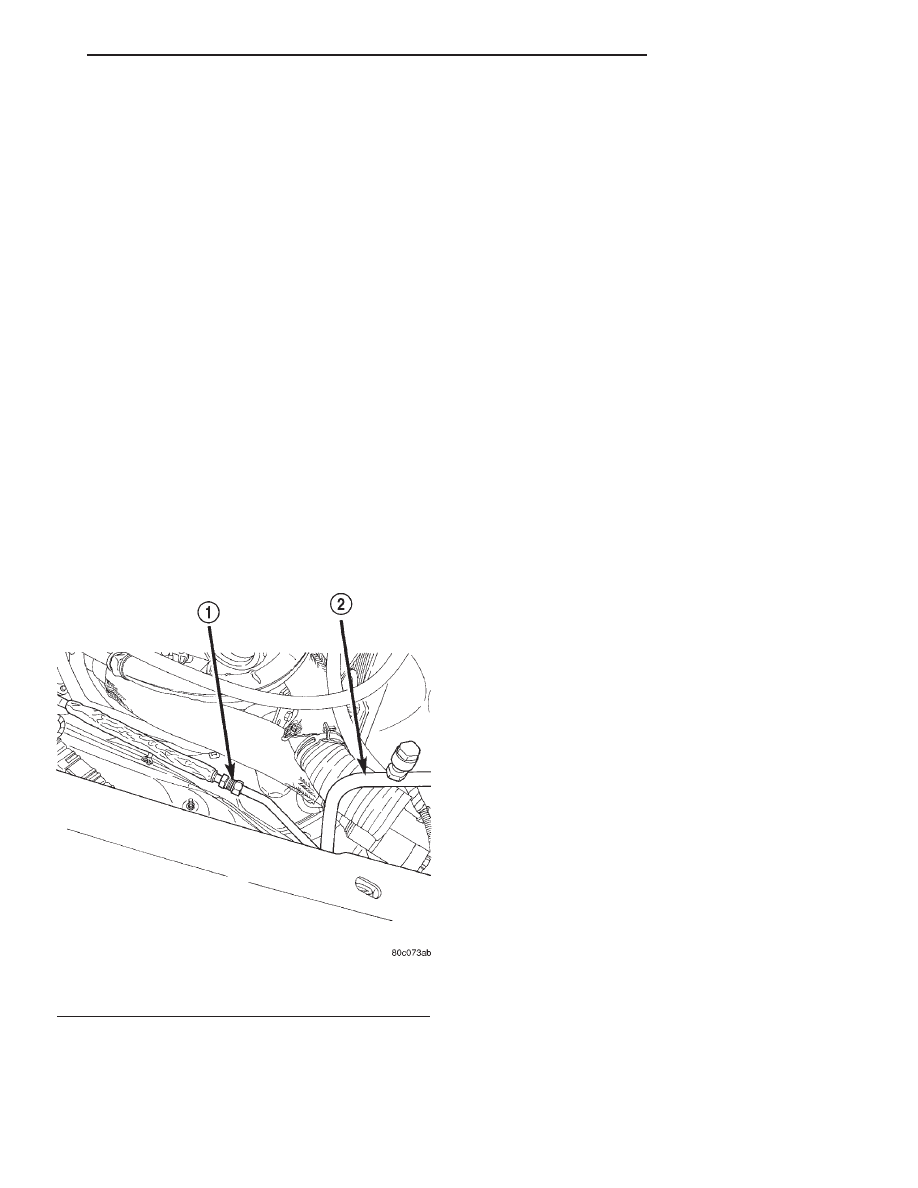

Fig. 1 2.5L Diesel Liquid Line Coupler Location

1 - LIQUID LINE COUPLER
2 - LIQUID LINE

R1

LIQUID LINE

24a - 13
