BODY GAP AND FLUSH— QUAD CAB

23 - 52

BODY

AN

BODY (Continued)

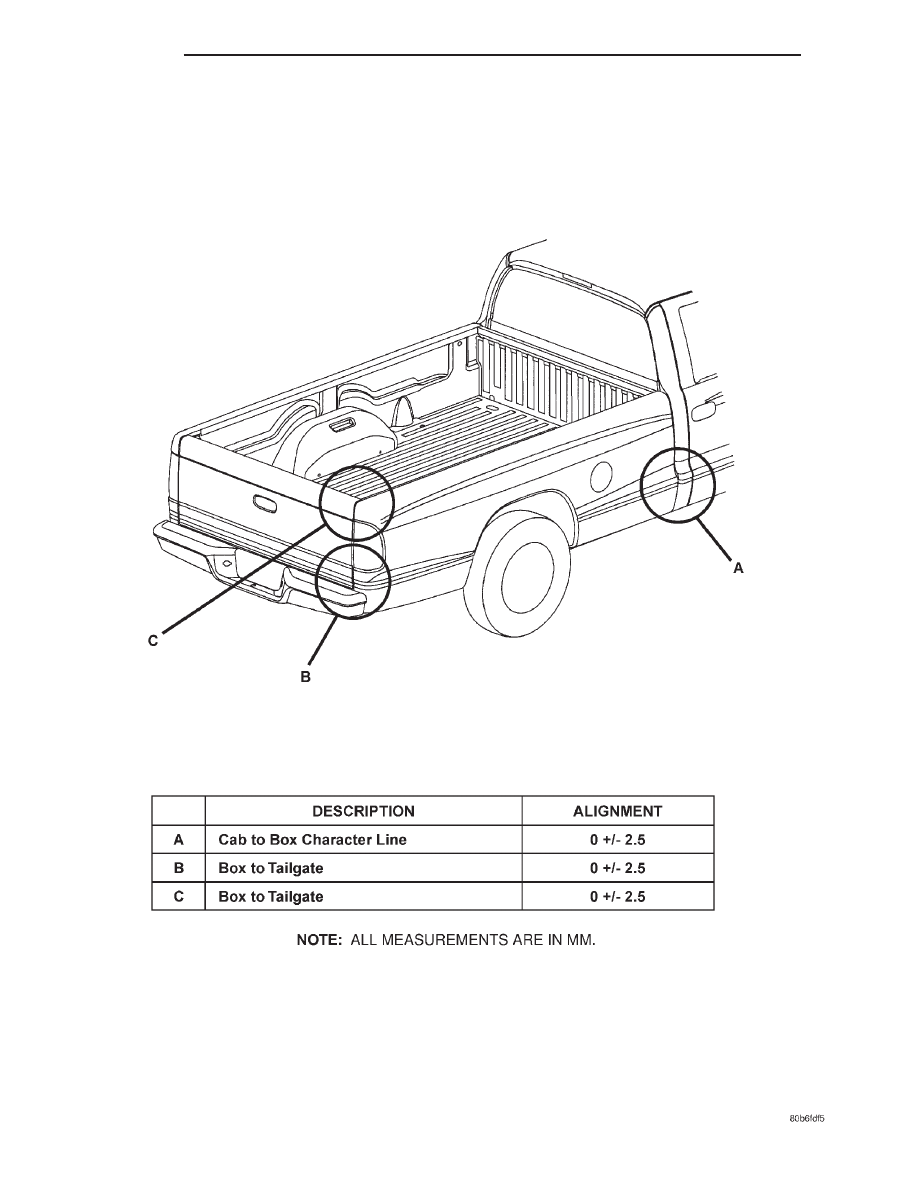

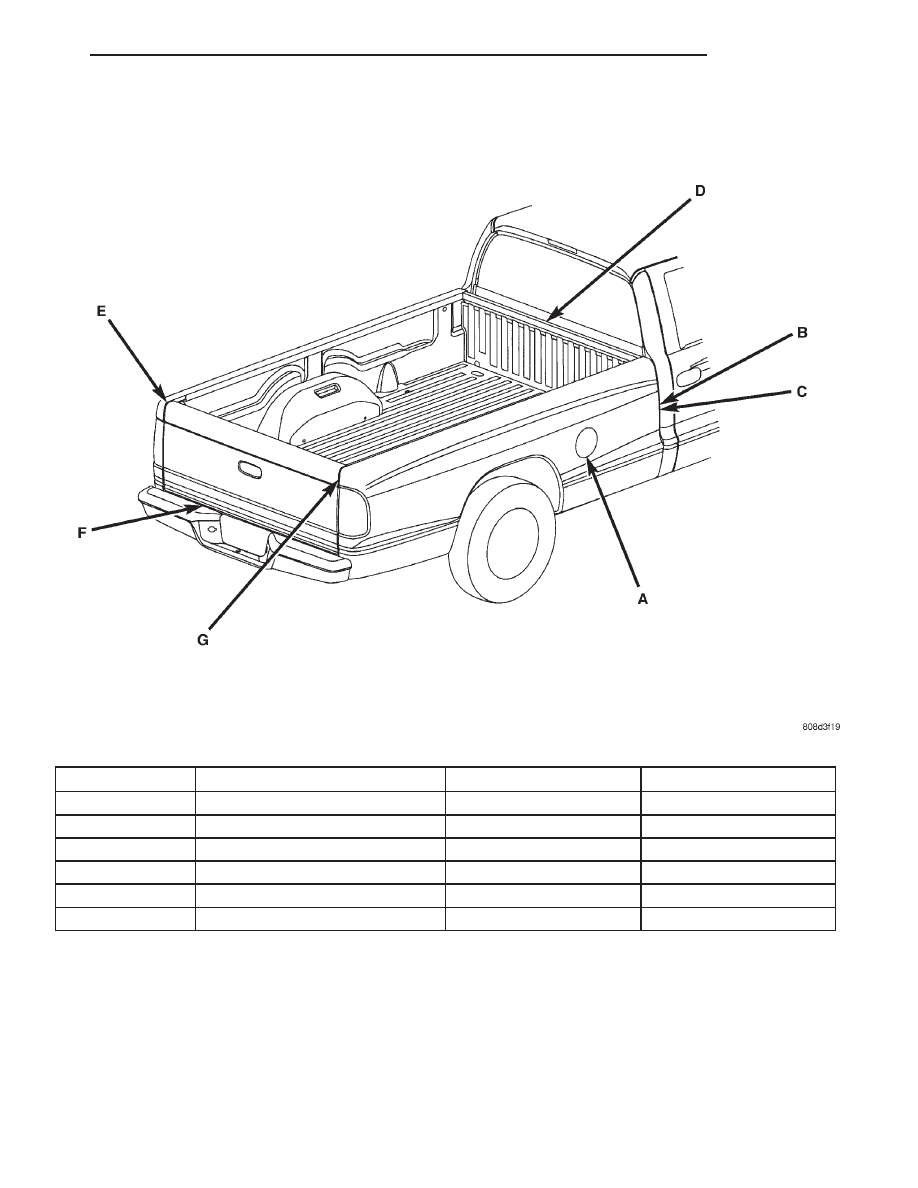

BODY GAP AND FLUSH — CARGO BOX

DESCRIPTION

GAP

FLUSH

A

Fuel Filler Door to Box

3.0 +/- 1.5

0.0 +/- 1.5

B

Cargo to Standard Box

18.7 +/- 3.0

0.0 +/- 1.5

C

Cargo to Extended Box

18.7 +/- 3.0

0.0 +/- 1.5

E

Box to Tailgate U/D

N/A

0.0 +/- 1.5

F

Tailgate to Bumper

9.7 +/- 3.0

N/A

G

Box to Tailgate

6.0 +/- 1.0

0.0 +/- 0.5

AN

BODY

23 - 53

BODY (Continued)

BODY GAP AND FLUSH — CARGO BOX

23 - 54

BODY

AN

BODY (Continued)

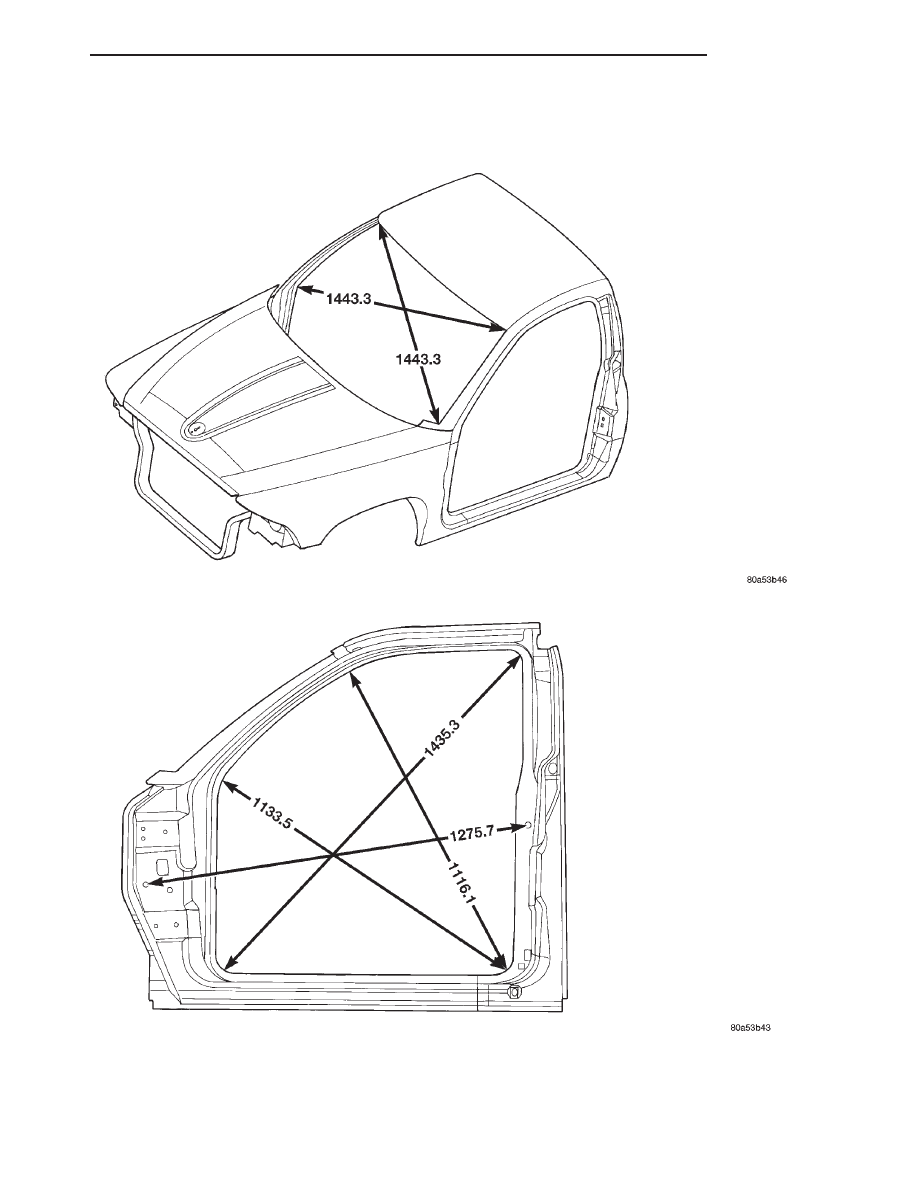

BODY OPENING DIMENSIONS
