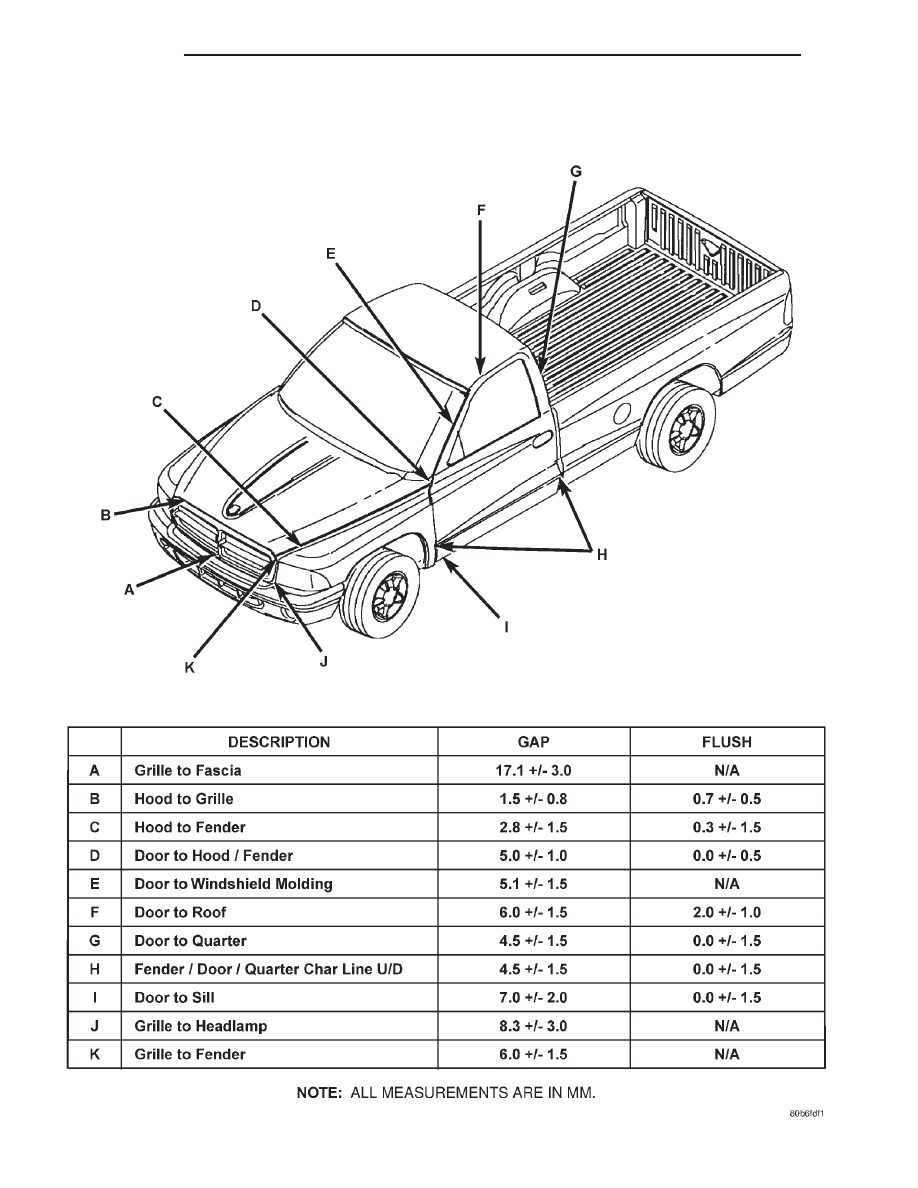

BODY GAP AND FLUSH MEASUREMENTS

23 - 48

BODY

AN

BODY (Continued)

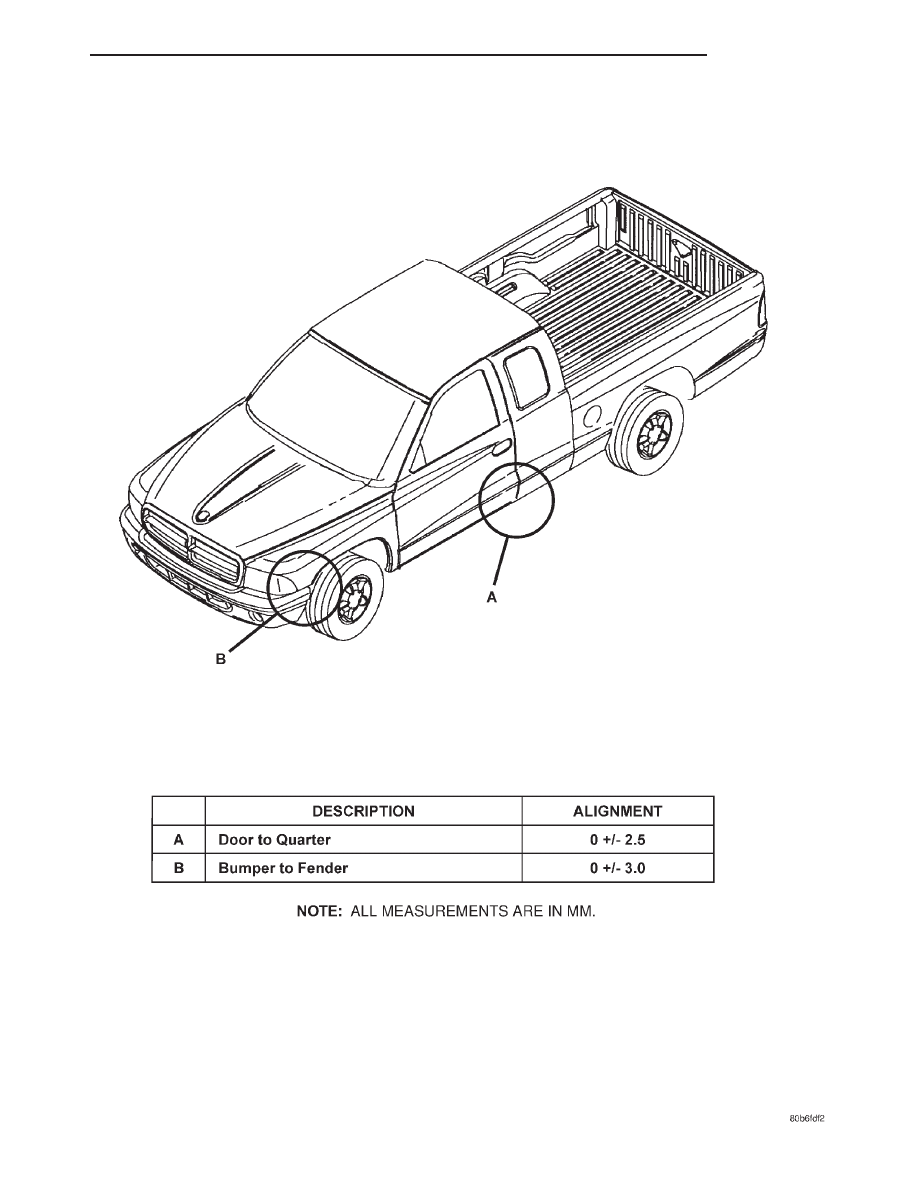

BODY GAP AND FLUSH

AN

BODY

23 - 49

BODY (Continued)

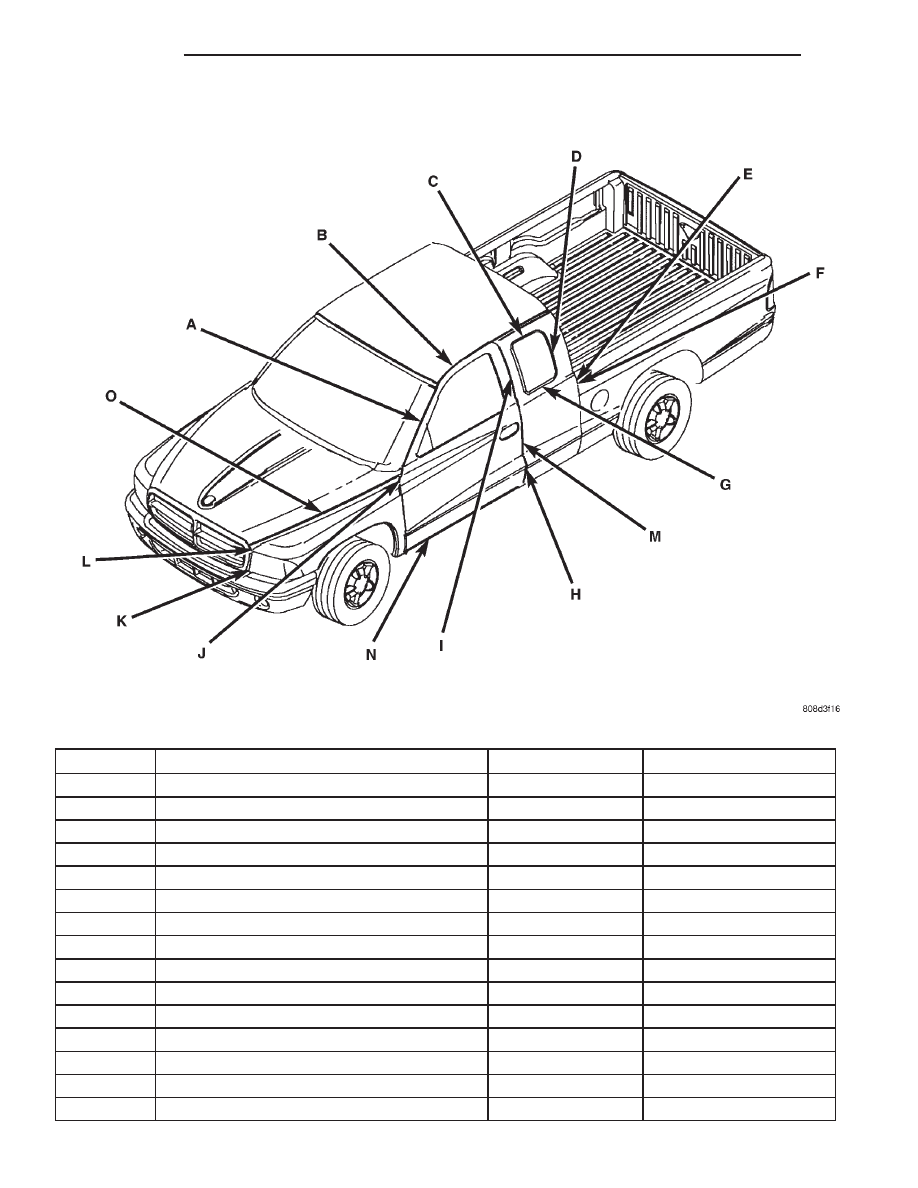

BODY GAP AND FLUSH — EXTENDED CAB

DESCRIPTION

GAP

FLUSH

A

Door to Window Molding

5.1 +/- 1.5

N/A

B

Door to Roof

6.0 +/- 1.5

2.0 +/- 1.0

C

Quarter Glass to Quarter (Top)

5.0 +/- 1.5

3.6 +/- 1.5

D

Quarter Glass to Quarter (Rear)

5.0 +/- 1.5

3.6 +/- 1.5

E

Cab to Standard Box

18.7 +/- 3.0

0.0 +/- 1.5

F

Cab to Extended Box

18.7 +/- 3.0

0.0 +/- 1.5

G

Quarter Glass to Quarter (Bottom)

5.0 +/- 1.5

N/A

H

Door to Quarter

0.0 +/- 2.5

N/A

I

Quarter Glass to Door

5.0 +/- 1.5

3.6 +/- 1.5

J

Door to Hood/Fender

5.0 +/- 1.0

0.0 +/- 0.5

K

Grille to Headlamp

8.3 +/- 3.0

N/A

L

Grille to Fender

6.0 +/- 1.5

N/A

M

Door to Aperture

5.0 +/- 1.0

0.0 +/- 0.5

N

Door to Sill

7.0 +/- 2.0

0.0 +/- 1.5

O

Hood to Fender

6.0 +/- 1.0

1.5 +/- 1.0

23 - 50

BODY

AN

BODY (Continued)

BODY GAP AND FLUSH— QUAD CAB

AN

BODY

23 - 51

BODY (Continued)
