(13) Install new seal in oil pump feed housing with

Special Tool 7888 (Fig. 50).

(14) Install new pickup tube o-ring in oil pump

(Fig. 51).

(15) Remove rear retainer bearing with Remover

5065 and Handle C-4171.

(16) Install rear bearing in retainer with Handle

C-4171 and Installer 5064 (Fig. 52).

DIFFERENTIAL

(1) Lubricate differential components with auto-

matic transmission fluid.

(2) Install sprocket gear in differential bottom case

(Fig. 53).

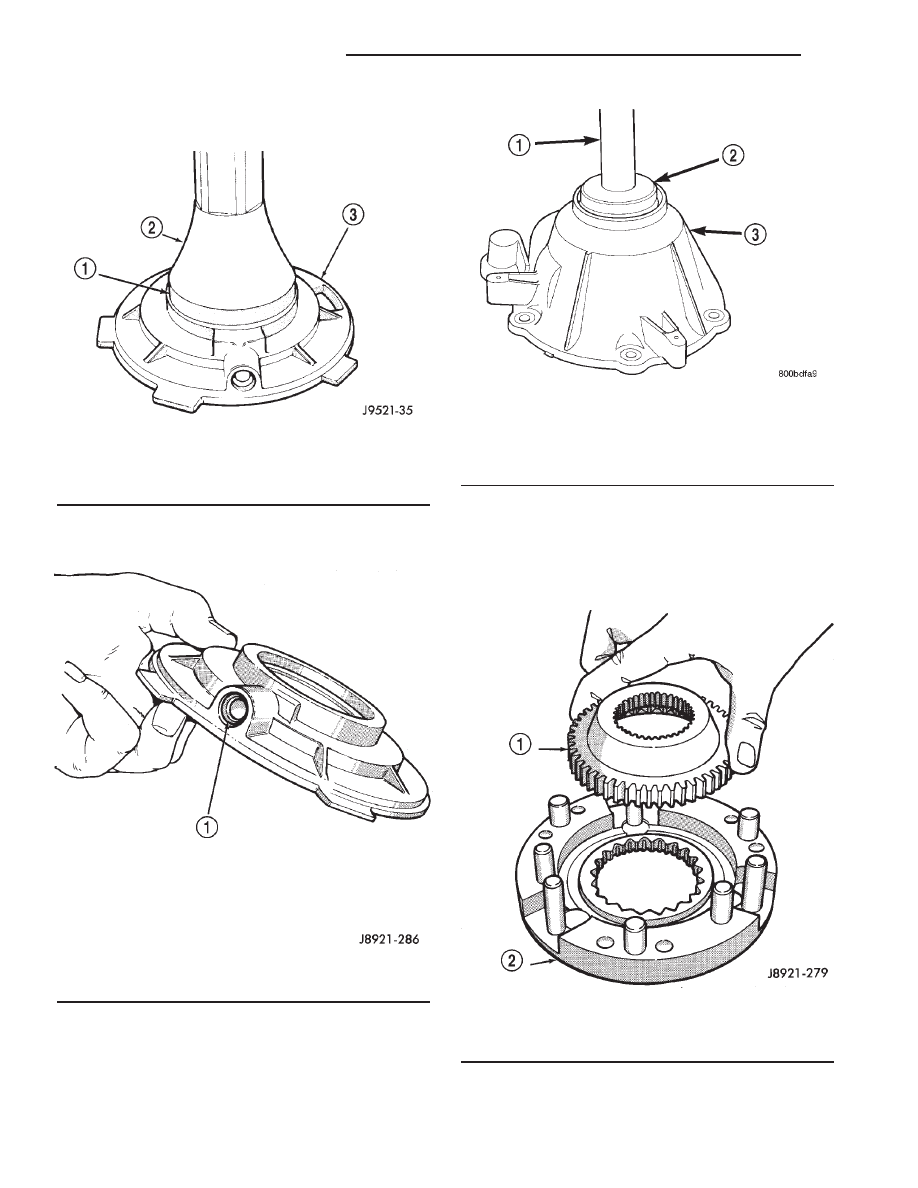

Fig. 50 Oil Pump Seal Installation

1 - HOUSING SEAL
2 - SPECIAL TOOL 7888
3 - OIL PUMP FEED HOUSING

Fig. 51 Pickup Tube O-Ring Installation

1 - PICKUP TUBE O-RING

Fig. 52 Installing Rear Output Shaft Bearing In

Retainer

1 - SPECIAL TOOL C-4171
2 - SPECIAL TOOL 5064
3 - REAR RETAINER

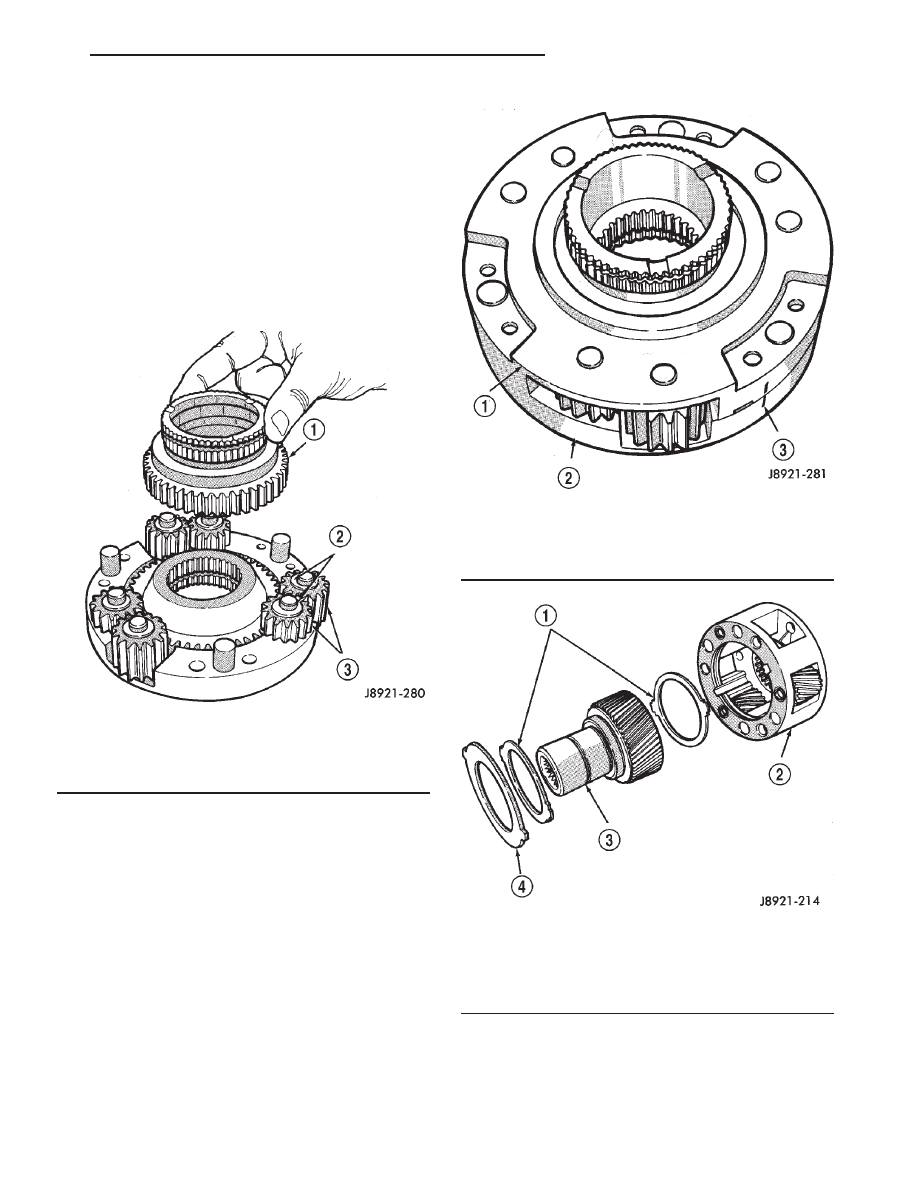

Fig. 53 Installing Differential Sprocket Gear

1 - SPROCKET GEAR
2 - BOTTOM CASE

21 - 584

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

(3) Install differential planet gears and new thrust

washers (Fig. 54). Be sure thrust washers are
installed at top and bottom of each planet gear.

(4) Install differential mainshaft gear (Fig. 54).
(5) Align and position differential top case on bot-

tom case (Fig. 55). Align using scribe marks made at
disassembly.

(6) While holding differential case halves together,

invert the differential and start the differential case
bolts.

(7) Tighten differential case bolts to specified

torque.

INPUT GEAR/LOW RANGE

(1) Assemble low range gear, input gear thrust

washers, input gear and input gear retainer (Fig. 56).

Fig. 56 Low Range And Input Gear Assembly

1 - THRUST WASHERS
2 - LOW RANGE GEAR
3 - INPUT GEAR
4 - RETAINER

Fig. 54 Installing Mainshaft And Planet Gears

1 - MAINSHAFT GEAR
2 - THRUST WASHERS (12)
3 - PLANET GEARS (6)

Fig. 55 Differential Case Assembly

1 - TOP CASE
2 - BOTTOM CASE
3 - CASE ALIGNMENT MARKS

AN

TRANSFER CASE - NV244

21 - 585

TRANSFER CASE - NV244 (Continued)

(2) Install low range gear snap-ring (Fig. 57).

(3) Lubricate input gear and low range gears with

automatic transmission fluid.

(4) Start input gear shaft into front case bearing.
(5) Press input gear shaft into front bearing.
(6) Install new input gear snap-ring (Fig. 58).

(7) Apply 3 mm (1/8 in.) wide bead of Mopar® Gas-

ket Maker, or equivalent silicone adhesive sealer, to
seal surface of front bearing retainer.

(8) Install front bearing retainer (Fig. 59). Tighten

retainer bolts to 16-25 N·m (12-18 ft. lbs.) torque.

SHIFT FORKS AND MAINSHAFT

(1) Install new sector shaft o-ring (Fig. 60).

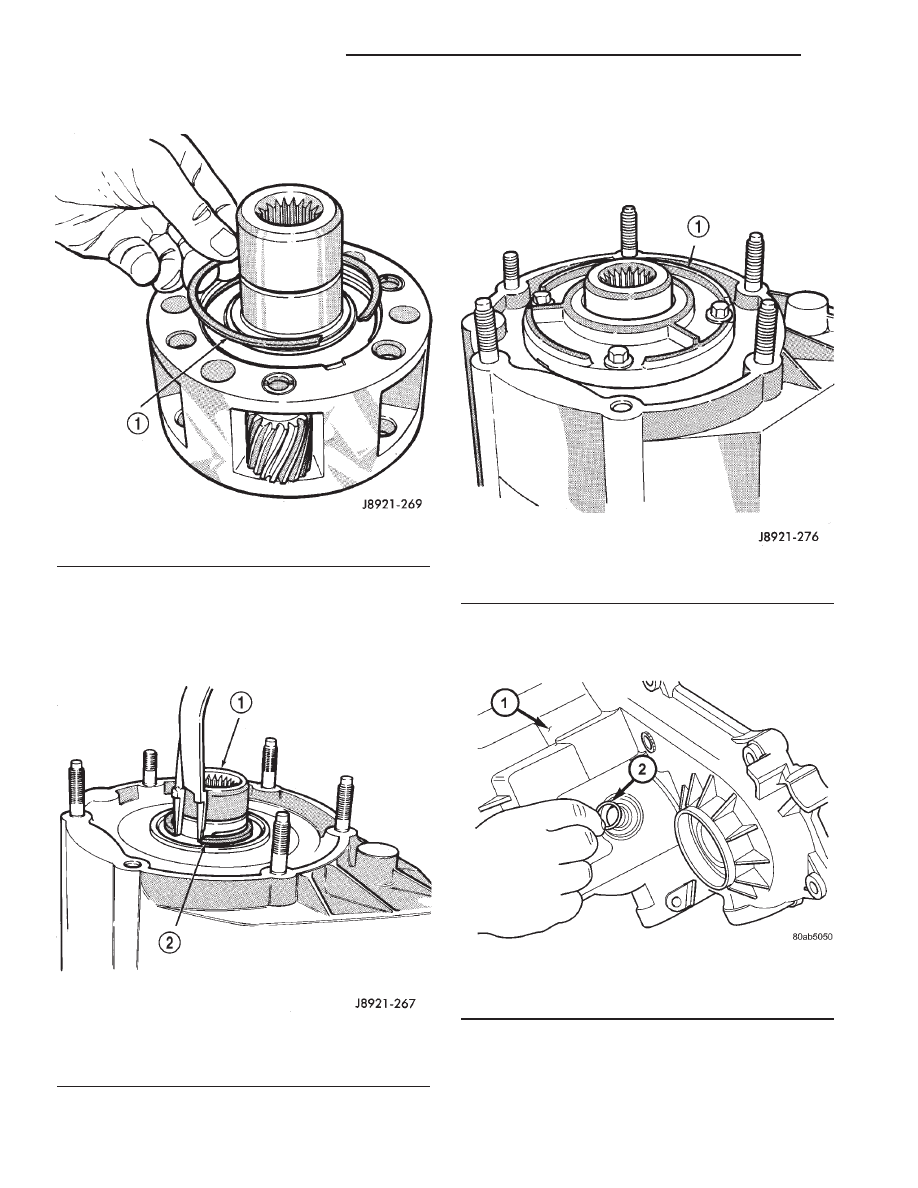

Fig. 57 Install the Low Range Gear Snap-Ring

1 - LOW RANGE GEAR SNAP-RING

Fig. 58 Install the Input Gear Snap-Ring

1 - INPUT GEAR
2 - SNAP-RING

Fig. 59 Installing Front Bearing Retainer

1 - FRONT BEARING RETAINER

Fig. 60 Install the Shift Sector O-ring

1 - TRANSFER CASE FRONT HOUSING
2 - SHIFT SECTOR O-RING

21 - 586

TRANSFER CASE - NV244

AN

TRANSFER CASE - NV244 (Continued)

(2) Install shift sector.
(3) Install new pads on low range fork, if neces-

sary, (Fig. 61).

(4) Assemble low range fork and hub (Fig. 61).
(5) Position low range fork and hub in case. Be

sure low range fork pin is engaged in shift sector slot
(Fig. 62).

(6) Install first mainshaft bearing spacer on main-

shaft (Fig. 63).

(7) Install bearing rollers on mainshaft (Fig. 63).

Coat bearing rollers with generous quantity of
petroleum jelly to hold them in place.

(8) Install remaining bearing spacer on mainshaft

(Fig. 63). Do not displace any bearings while install-
ing spacer.

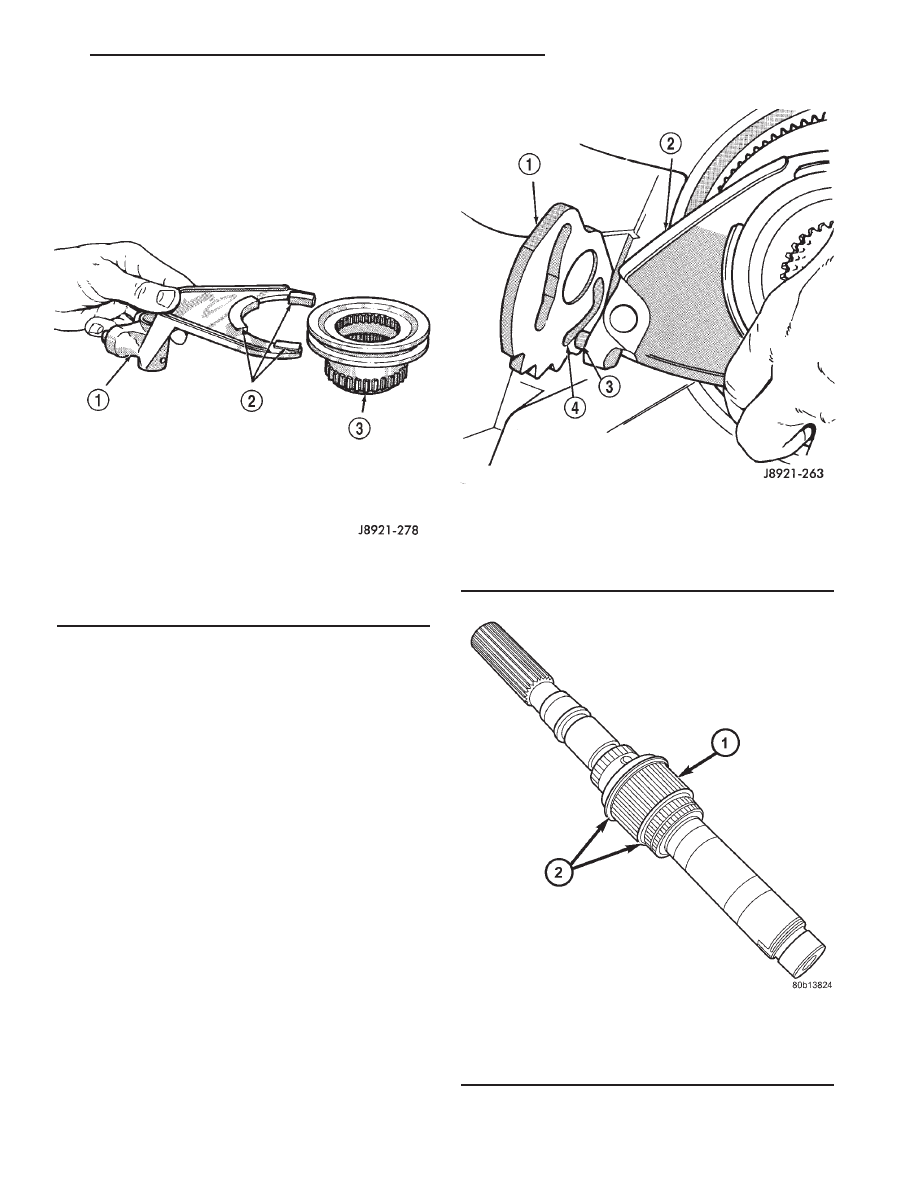

Fig. 61 Assembling Low Range Fork And Hub

1 - LOW RANGE FORK
2 - PADS
3 - HUB

Fig. 62 Positioning Low Range Fork

1 - SHIFT SECTOR
2 - LOW RANGE FORK
3 - PIN
4 - SLOT

Fig. 63 Installing Mainshaft Bearing Rollers and

Spacers

1 - MAINSHAFT BEARING ROLLERS
2 - BEARING SPACERS

AN

TRANSFER CASE - NV244

21 - 587
