(18) Remove the outer snap-ring securing the

transmission front cover into the transmission case
(Fig. 17).

(19) Remove the inner snap-ring securing the

transmission front cover to the oil pump (Fig. 17).

(20) Reaching through a case opening in the valve

body area with a long blunted tool, remove the trans-
mission front cover from the transmission case.

(21) Remove the bolts holding the oil pump into

the transmission case (Fig. 18).

(22) Remove the oil pump. Hold inward on the

input shaft to prevent pulling the input clutch
assembly with the oil pump (Fig. 18).

(23) Remove the number 1 bearing from the input

clutch assembly (Fig. 19).

(24) Remove the input clutch assembly from the

transmission case (Fig. 19).

(25) Remove the number 5 bearing and selective

thrust plate from the input clutch assembly (Fig. 19),
or the 4C clutch retainer/bulkhead.

(26) Remove

the

4C

clutch

retainer/bulkhead

tapered snap-ring from the transmission case (Fig.
20).

(27) Remove the 4C clutch retainer/bulkhead from

the transmission case (Fig. 20).

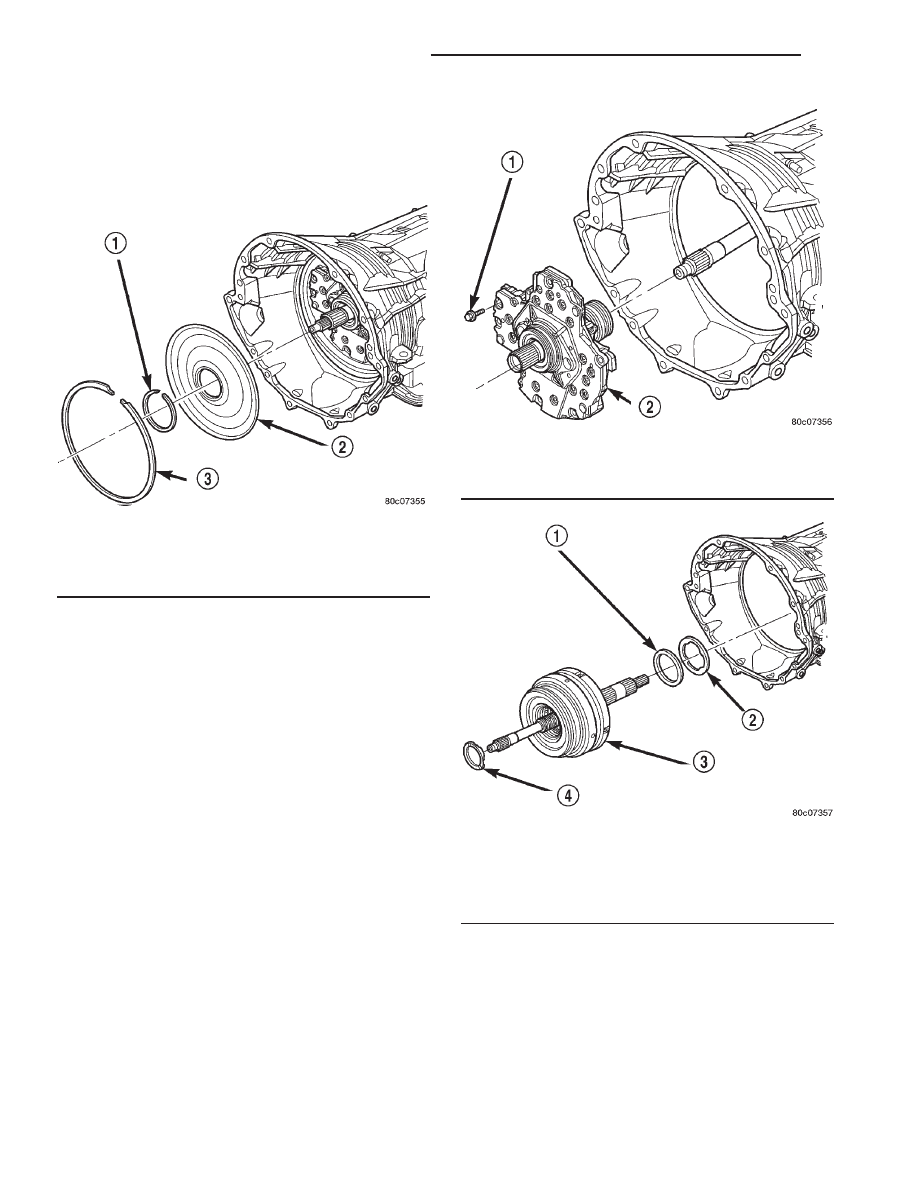

Fig. 17 Remove Transmission Front Cover

1 - INNER SNAP-RING
2 - TRANSMISSION COVER
3 - OUTER SNAP-RING

Fig. 18 Remove Oil Pump

1 - OIL PUMP TO CASE BOLT (6)
2 - OIL PUMP

Fig. 19 Remove Input Clutch Assembly

1 - BEARING NUMBER 5
2 - THRUST PLATE (SELECT)
3 - INPUT CLUTCH ASSEMBLY
4 - BEARING NUMBER 1

21 - 448

AUTOMATIC TRANSMISSION - 45RFE

AN

AUTOMATIC TRANSMISSION - 45RFE (Continued)

(28) Remove the front 2C clutch pack snap-ring

from the transmission case (Fig. 21).

(29) Remove the 2C clutch pack from the transmis-

sion case (Fig. 21).

(30) Remove the rear selective plate and number 6

bearing from the reaction annulus (Fig. 22).

(31) Remove the reaction annulus from the reac-

tion planetary carrier (Fig. 22).

(32) Remove the number 7 bearing (Fig. 22).
(33) Remove the reaction sun gear (Fig. 22).
(34) Remove the number 8 bearing from the reac-

tion planetary carrier (Fig. 22).

(35) Remove the reaction planetary carrier (Fig.

22). Note that this planetary gear set has three pin-
ion gears.

(36) Remove the number 9 bearing from the

reverse planetary gear set (Fig. 22).

(37) Remove the snap-ring holding the park sprag

gear onto the output shaft (Fig. 23).

(38) Remove the park sprag gear from the output

shaft (Fig. 24).

(39) Remove the input/reverse planetary assembly

(Fig. 25).

(40) Remove the number 12 bearing from the

input/reverse planetary assembly (Fig. 25).

(41) Remove the snap-ring holding the low/reverse

clutch retainer into the transmission case (Fig. 26).

(42) Remove the low/reverse clutch retainer from

the transmission case (Fig. 26).

(43) Remove the park pawl rod and e-clip (Fig. 27).
(44) Remove the park pawl rod guide snap-ring

(Fig. 27).

(45) Remove the park pawl rod guide (Fig. 27).
(46) Remove the park pawl pivot shaft, park pawl,

and spring (Fig. 27).

(47) Remove the manual selector shaft (Fig. 27).
(48) Remove the manual selector shaft seal.
(49) Remove the dipstick tube seal.

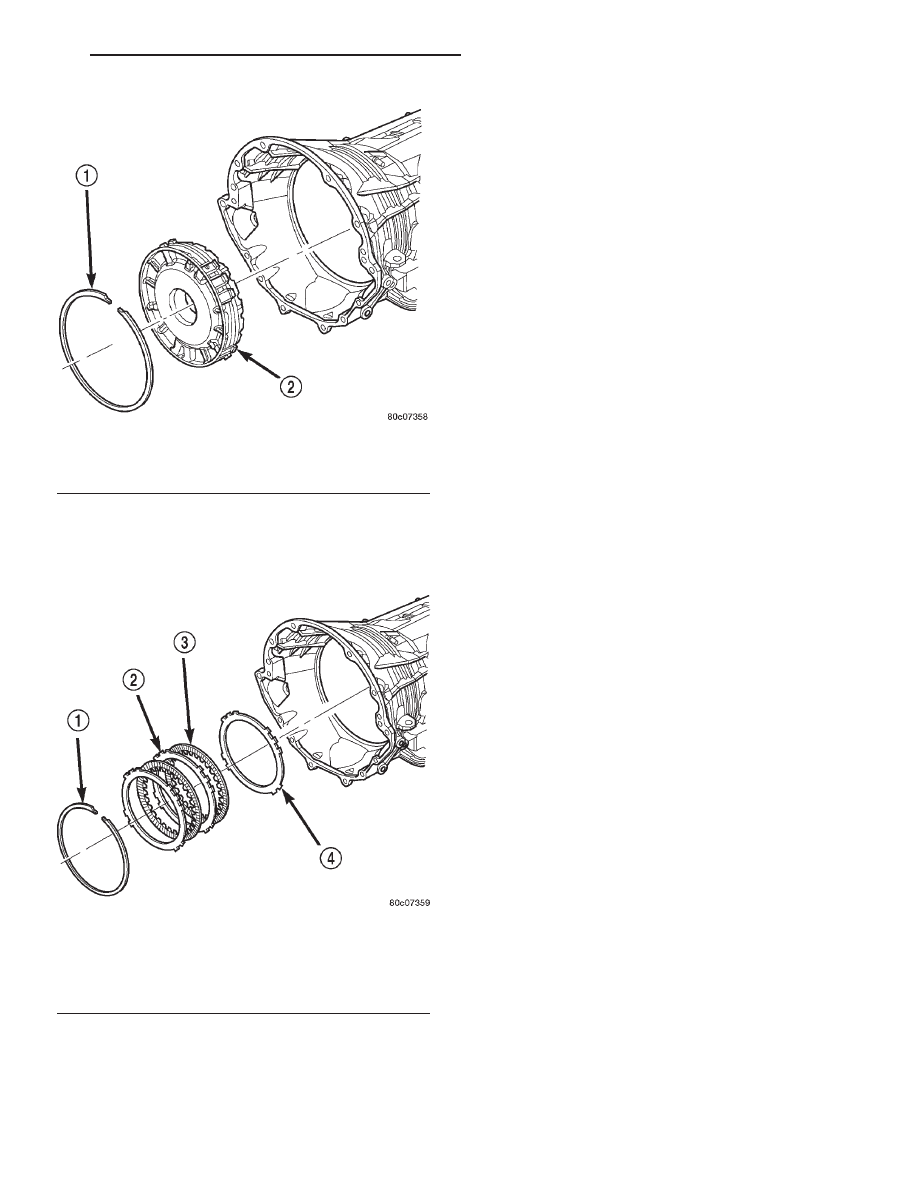

Fig. 20 Remove 4C Clutch Retainer/Bulkhead

1 - SNAP-RING
2 - 4C CLUTCH RETAINER/BULKHEAD

Fig. 21 Remove 2C Clutch Pack

1 - SNAP-RING
2 - PLATE
3 - DISC
4 - REACTION PLATE

AN

AUTOMATIC TRANSMISSION - 45RFE

21 - 449

AUTOMATIC TRANSMISSION - 45RFE (Continued)

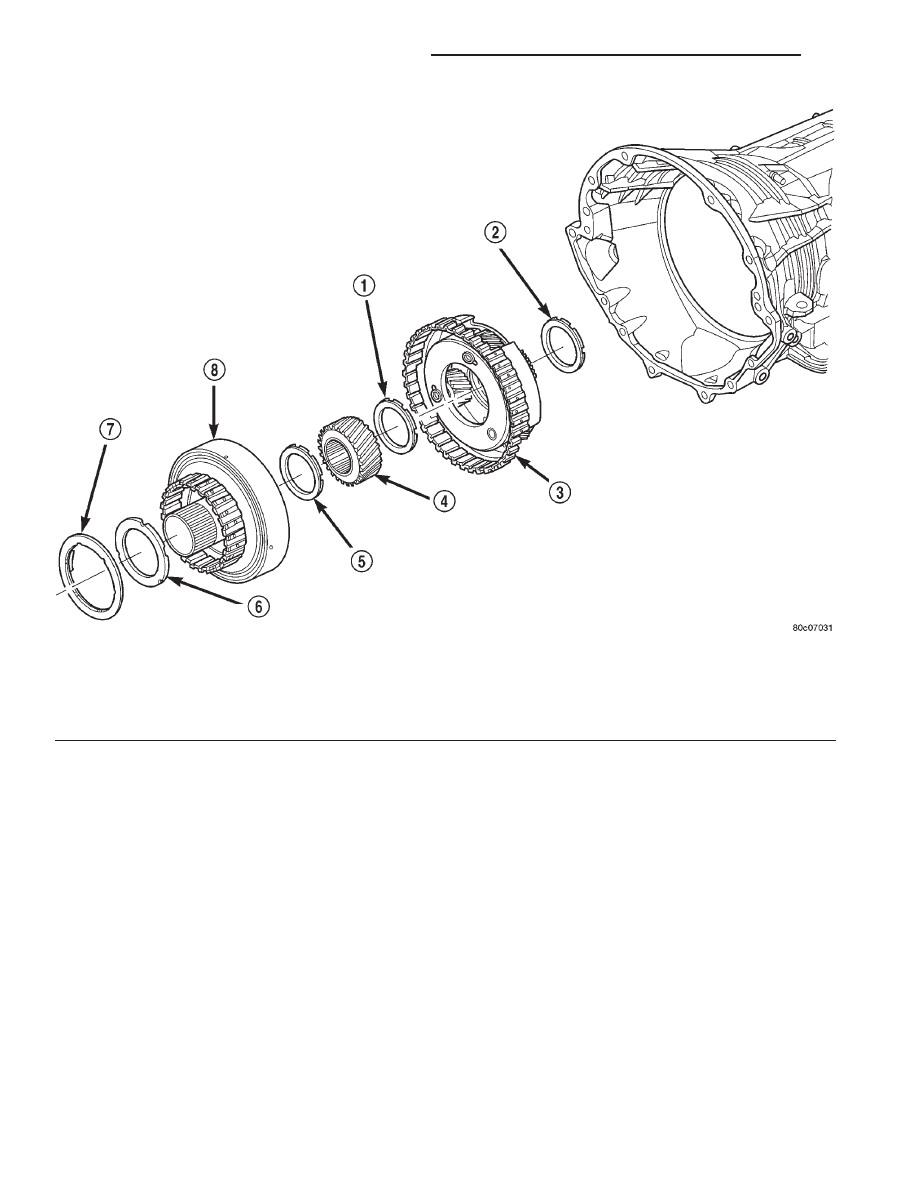

Fig. 22 Remove Reaction Annulus and Carrier

1 - BEARING NUMBER 8

5 - BEARING NUMBER 7

2 - BEARING NUMBER 9

6 - THRUST PLATE (SELECT)

3 - REACTION PLANETARY CARRIER

7 - BEARING NUMBER 6

4 - REACTION SUN GEAR

8 - REACTION ANNULUS

21 - 450

AUTOMATIC TRANSMISSION - 45RFE

AN

AUTOMATIC TRANSMISSION - 45RFE (Continued)

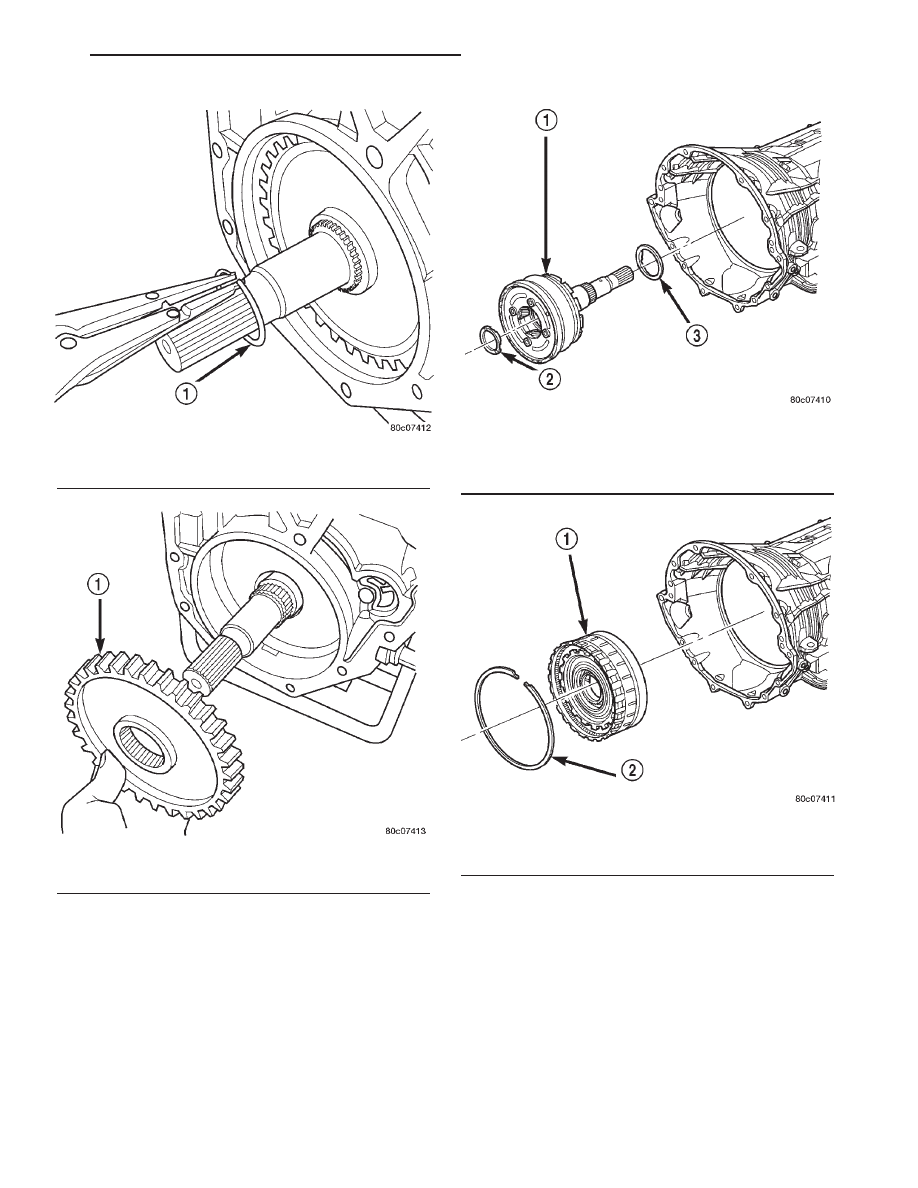

Fig. 23 Remove Park Sprag Snap-Ring

1 - SNAP-RING

Fig. 24 Remove Park Sprag Gear

1 - PARK SPRAG GEAR

Fig. 25 Remove Input/Reverse Planetary Assembly

1 - INPUT/REVERSE PLANETARY ASSEMBLY
2 - BEARING NUMBER 9
3 - BEARING NUMBER 12

Fig. 26 Remove Low/Reverse Clutch Retainer

1 - LOW/REVERSE OVERRUNNING CLUTCH ASSEMBLY
2 - SNAP-RING

AN

AUTOMATIC TRANSMISSION - 45RFE

21 - 451

AUTOMATIC TRANSMISSION - 45RFE (Continued)
