SPECIFICATIONS

TRANSMISSION

GENERAL

Component

Metric

Inch

Planetary end play

0.150-1.22 mm

0.006-0.048 in.

Input shaft end play

0.86-2.13 mm

0.034-0.084 in.

Clutch pack

clearance/Front.

1.78-3.28 mm

0.070-0.129 in.

Clutch pack

clearance/Rear.

0.635-0.914

mm

0.025-0.036 in.

Front clutch

3 discs

Rear clutch

4 discs

Overdrive clutch

4 discs

Direct clutch

8 discs

Component

Metric

Inch

Band adjustment

from 72 in. lbs.

Front band

Back off 2 7/8 turns

Rear band

Back off 2 turns

Recommended fluid

Mopar® ATF +4, type 9602

GEAR RATIOS

1ST GEAR

2.45:1

2ND GEAR

1.45:1

3RD GEAR

1.0:1

4TH GEAR

0.69:1

REVERSE

2.21:1

THRUST WASHER/SPACER/SNAP-RING DIMENSIONS

Component

Metric

Inch

Front clutch thrust washer (reaction shaft support hub)

1.55 mm

0.061 in.

2.15 mm

0.084 in.

2.59 mm

0.102 in.

Rear clutch thrust washer (clutch retainer)

1.55 mm

0.061 in.

Intermediate shaft thrust plate (shaft hub pilot)

1.5-1.6 mm

0.060-0.063 in.

Output shaft thrust washer (rear clutch hub)

1.3-1.4 mm

0.052-0.054 in.

1.75-1.8 mm

0.068-0.070 in.

2.1-2.2 mm

0.083-0.085 in.

Rear clutch pack snap-ring

1.5-1.6 mm

0.060-0.062 in.

1.9-1.95 mm

0.074-0.076 in.

Planetary geartrain snap-ring (at front of output shaft)

1.4-1.5 mm

0.055-0.059 in.

1.6-1.7 mm

0.062-0.066 in.

Overdrive piston thrust plate

Thrust plate and

spacer are select fit.

Refer to size charts

and selection

procedures in

Overdrive Unit D&A

procedures

Intermediate shaft spacer

21 - 312

AUTOMATIC TRANSMISSION - 46RE

AN

AUTOMATIC TRANSMISSION - 46RE (Continued)

PRESSURE TEST

Overdrive clutch

Fourth gear only

Pressure should be 469-496 kPa (68-72 psi) with

closed throttle and increase to 620-896 kPa (90-130

psi) at 1/2 to 3/4 throttle.

Line pressure (at

accumulator)

Closed throttle

372-414 kPa (54-60 psi).

Front servo

Third or Fourth gear only

No more than 21 kPa (3 psi) lower than line pressure.

Rear servo

1 range

No more than 21 kPa (3 psi) lower than line pressure.

R range

1103 kPa (160 psi) at idle, builds to 1862 kPa (270 psi)

at 1600 rpm.

Governor

D range closed throttle

Pressure should respond smoothly to changes in mph

and return to 0-7 kPa (0-1.5 psi) when stopped with

transmission in D, 1, 2. Pressure above 7 kPa (1.5 psi)

at stand still will prevent transmission from

downshifting.

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fitting, cooler line at trans

18

13

-

Bolt, torque convertor

31

-

270

Bolt, clevis bracket to crossmember

47

35

-

Bolt, clevis bracket to rear support

68

50

-

Bolt, driveplate to crankshaft

75

55

-

Plug, front band reaction

17

13

-

Locknut, front band adj.

34

25

-

Bolt, fluid pan

17

13

-

Screws, fluid filter

4

-

35

Bolt, oil pump

20

15

-

Bolt, overrunning clutch cam

17

13

-

Bolt, O/D to trans.

34

25

-

Bolt, O/D piston retainer

17

13

-

Plug, pressure test port

14

10

-

Bolt, reaction shaft support

20

15

-

Locknut, rear band

41

30

-

Bolt, valve body to case

12

-

100

Sensor, trans speed

27

20

-

Screw, solenoid wiring connector

4

-

35

Screw, solenoid to transfer plate

4

-

35

Bracket, transmission range sensor mounting

34

-

300

Screw, transmission range sensor to mounting

bracket

3.4

-

30

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 313

AUTOMATIC TRANSMISSION - 46RE (Continued)

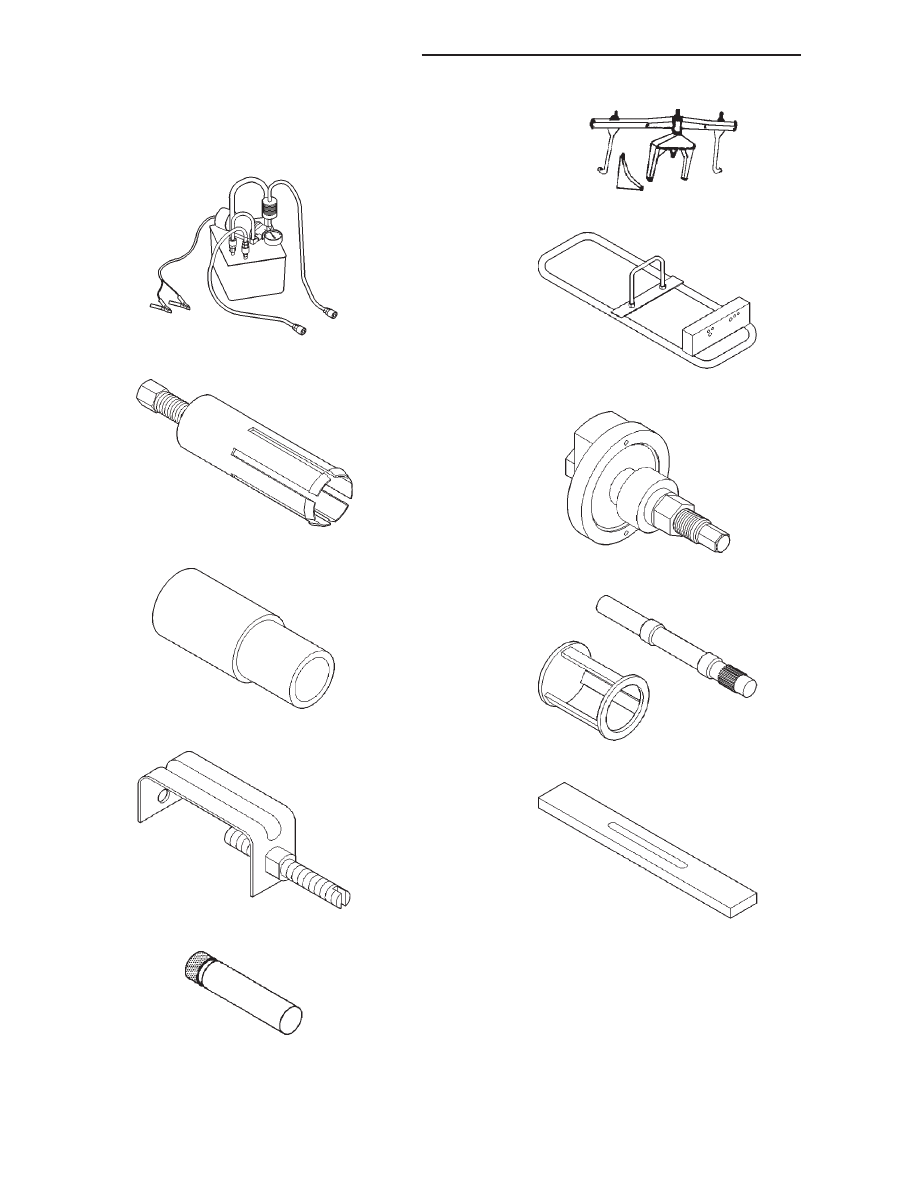

SPECIAL TOOLS

RE TRANSMISSION

Flusher, Oil Cooler - 6906

Remover, Bushing - 6957

Installer, Bushing - 6951

Retainer, Detent Ball and Spring - 6583

Gauge, Block - 6312

Fixture, Engine Support - C-3487-A

Stand, Transmission Repair - C-3750-B

Compressor, Spring - C-3863-A

Spring Compressor and Alignment Shaft - 6227

Bar, Gauge - 6311

21 - 314

AUTOMATIC TRANSMISSION - 46RE

AN

AUTOMATIC TRANSMISSION - 46RE (Continued)

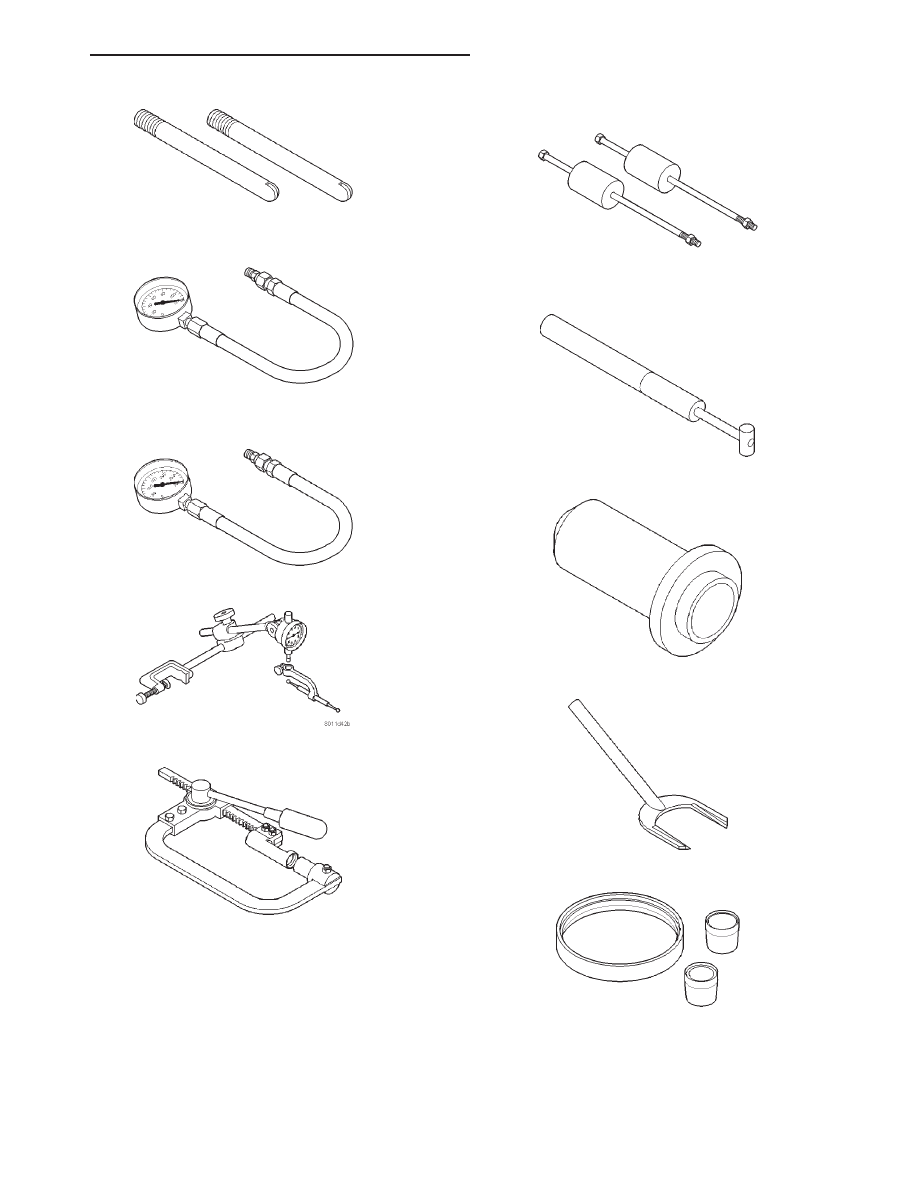

Studs, Oil Pump Pilot - C-3288-B

Gauge, Pressure - C-3292

Gauge, Pressure - C-3293SP

Set, Dial Indicator - C-3339

Compressor, Spring - C-3422-B

Puller, Slide Hammer - C-3752

Gauge, Throttle Setting - C-3763

Installer, Seal - C-3860-A

Remover, Seal - C-3985-B

Installer, Overdrive Piston Seal - 8114

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 315

AUTOMATIC TRANSMISSION - 46RE (Continued)
