THROTTLE VALVE CABLE

DESCRIPTION

Transmission throttle valve cable (Fig. 237) adjust-

ment is extremely important to proper operation.
This adjustment positions the throttle valve, which
controls shift speed, quality, and part-throttle down-
shift sensitivity.

If cable setting is too loose, early shifts and slip-

page between shifts may occur. If the setting is too
tight, shifts may be delayed and part throttle down-
shifts may be very sensitive.

The transmission throttle valve is operated by a

cam on the throttle lever. The throttle lever is oper-
ated by an adjustable cable (Fig. 238). The cable is
attached to an arm mounted on the throttle lever
shaft. A retaining clip at the engine-end of the cable
is removed to provide for cable adjustment. The
retaining clip is then installed back onto the throttle
valve cable to lock in the adjustment.

ADJUSTMENTS - TRANSMISSION THROTTLE
VALVE CABLE

A correctly adjusted throttle valve cable will cause

the throttle lever on the transmission to move simul-
taneously with the throttle body lever from the idle
position. Proper adjustment will allow simultaneous
movement without causing the transmission throttle
lever to either move ahead of, or lag behind the lever
on the throttle body.

ADJUSTMENT VERIFICATION

(1) Turn ignition key to OFF position.
(2) Remove air cleaner.
(3) Verify that lever on throttle body is at curb idle

position (Fig. 239). Then verify that the transmission
throttle lever (Fig. 240) is also at idle (fully forward)
position.

Fig. 237 Throttle Valve Cable Attachment - At

Engine

1 - THROTTLE VALVE CABLE
2 - CABLE BRACKET
3 - THROTTLE BODY LEVER
4 - ACCELERATOR CABLE
5 - SPEED CONTROL CABLE

Fig. 238 Throttle Valve Cable at Throttle Linkage

1 - THROTTLE LINKAGE
2 - THROTTLE VALVE CABLE LOCKING CLIP
3 - THROTTLE VALVE CABLE

21 - 200

AUTOMATIC TRANSMISSION - 42RE

AN

(4) Slide cable off attachment stud on throttle body

lever.

(5) Compare position of cable end to attachment

stud on throttle body lever:

• Cable end and attachment stud should be

aligned (or centered on one another) to within 1 mm
(0.039 in.) in either direction (Fig. 241).

• If cable end and attachment stud are misaligned

(off center), cable will have to be adjusted as
described in Throttle Valve Cable Adjustment proce-
dure.

(6) Reconnect cable end to attachment stud. Then

with aid of a helper, observe movement of transmis-
sion throttle lever and lever on throttle body.

• If both levers move simultaneously from idle to

half-throttle and back to idle position, adjustment is
correct.

• If transmission throttle lever moves ahead of, or

lags behind throttle body lever, cable adjustment will
be necessary. Or, if throttle body lever prevents
transmission lever from returning to closed position,
cable adjustment will be necessary.

ADJUSTMENT PROCEDURE

(1) Turn ignition switch to OFF position.
(2) Remove air cleaner if necessary.
(3) Disconnect cable end from attachment stud.

Carefully slide cable off stud. Do not pry or pull
cable off.

(4) Verify that transmission throttle lever is in

fully closed position. Then be sure lever on throttle
body is at curb idle position.

(5) Pry the T.V. cable lock (A) into the UP position

(Fig. 241). This will unlock the cable and allow for
readjustment.

(6) Apply just enough tension on the T.V. cable (B)

to remove any slack in the cable.Pulling too tight
will cause the T.V. lever on the transmission to
move out of its idle position, which will result
in an incorrect T.V. cable adjustment. Slide the
sheath of the T.V. cable (D) back and forth until the
centerlines of the T.V. cable end (B) and the throttle
bell crank lever (C) are aligned within one millimeter
(1mm) (Fig. 241).

Fig. 239 Throttle Valve Cable Attachment - At

Engine

1 - THROTTLE VALVE CABLE
2 - CABLE BRACKET
3 - THROTTLE BODY LEVER
4 - ACCELERATOR CABLE
5 - SPEED CONTROL CABLE

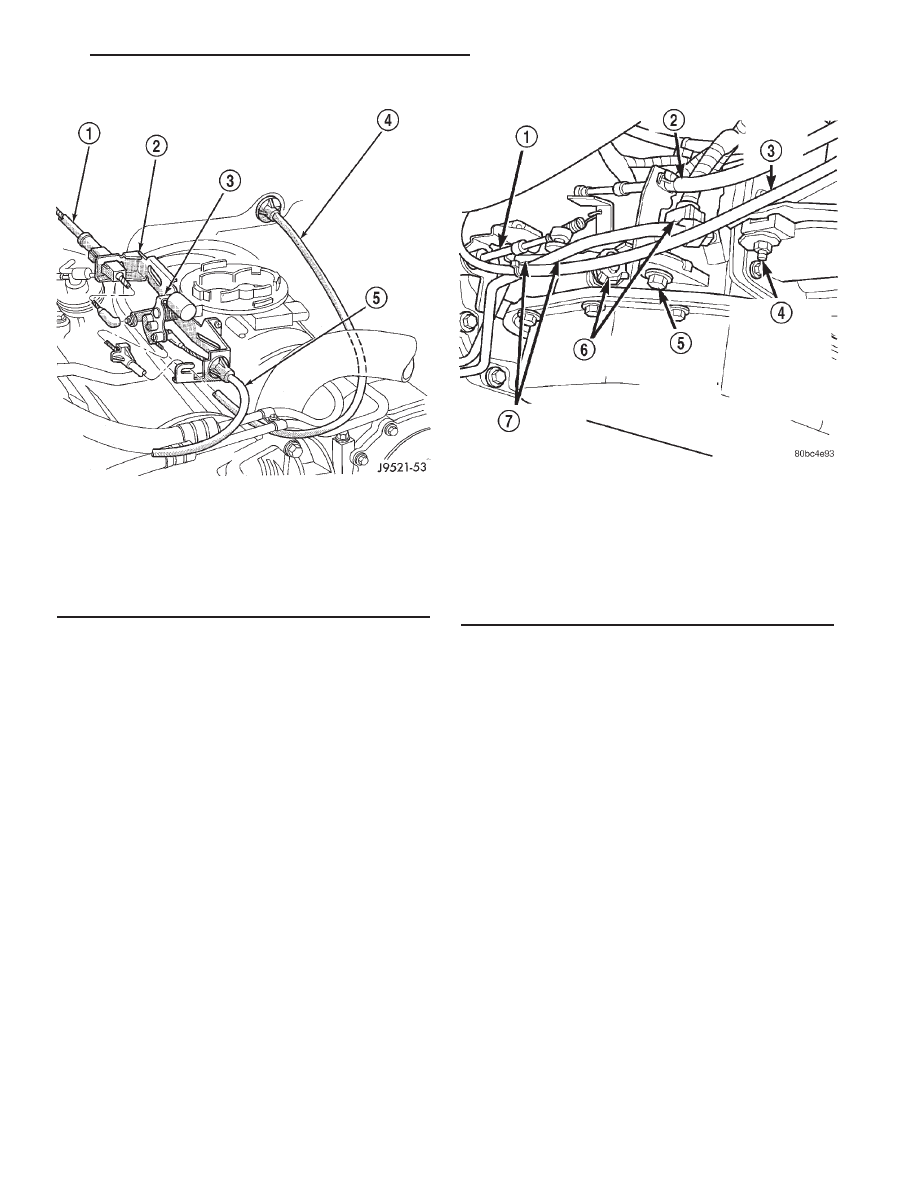

Fig. 240 Throttle Valve Cable at Transmission

1 - TRANSMISSION SHIFTER CABLE
2 - THROTTLE VALVE CABLE
3 - TRANSFER CASE SHIFTER CABLE
4 - TRANSFER CASE SHIFTER CABLE BRACKET RETAINING
BOLT (1 OR 2)
5 - THROTTLE VALVE CABLE BRACKET RETAINING BOLT
6 - ELECTRICAL CONNECTORS
7 - TRANSMISSION FLUID LINES

AN

AUTOMATIC TRANSMISSION - 42RE

21 - 201

THROTTLE VALVE CABLE (Continued)

(7) While holding the T.V. cable in the set position

push the T.V. cable lock (A) into the down position
(Fig. 241). This will lock the present T.V. cable
adjustment.

NOTE: Be sure that as the cable is pulled forward
and centered on the throttle lever stud, the cable
housing moves smoothly with the cable. Due to the
angle at which the cable housing enters the spring
housing, the cable housing may bind slightly and
create an incorrect adjustment.

(8) Reconnect the T.V. cable (B) to the throttle

bellcrank lever (C).

(9) Check cable adjustment. Verify transmission

throttle lever and lever on throttle body move simul-
taneously.

TORQUE CONVERTER

DESCRIPTION

The torque converter (Fig. 242) is a hydraulic device

that couples the engine crankshaft to the transmis-
sion. The torque converter consists of an outer shell
with an internal turbine, a stator, an overrunning
clutch, an impeller and an electronically applied con-
verter clutch. The converter clutch provides reduced
engine speed and greater fuel economy when engaged.
Clutch engagement also provides reduced transmis-
sion fluid temperatures. The torque converter hub
drives the transmission oil (fluid) pump.

The torque converter is a sealed, welded unit that

is not repairable and is serviced as an assembly.

CAUTION: The torque converter must be replaced if
a transmission failure resulted in large amounts of
metal or fiber contamination in the fluid. If the fluid
is contaminated, flush the all transmission fluid
cooler(s) and lines.

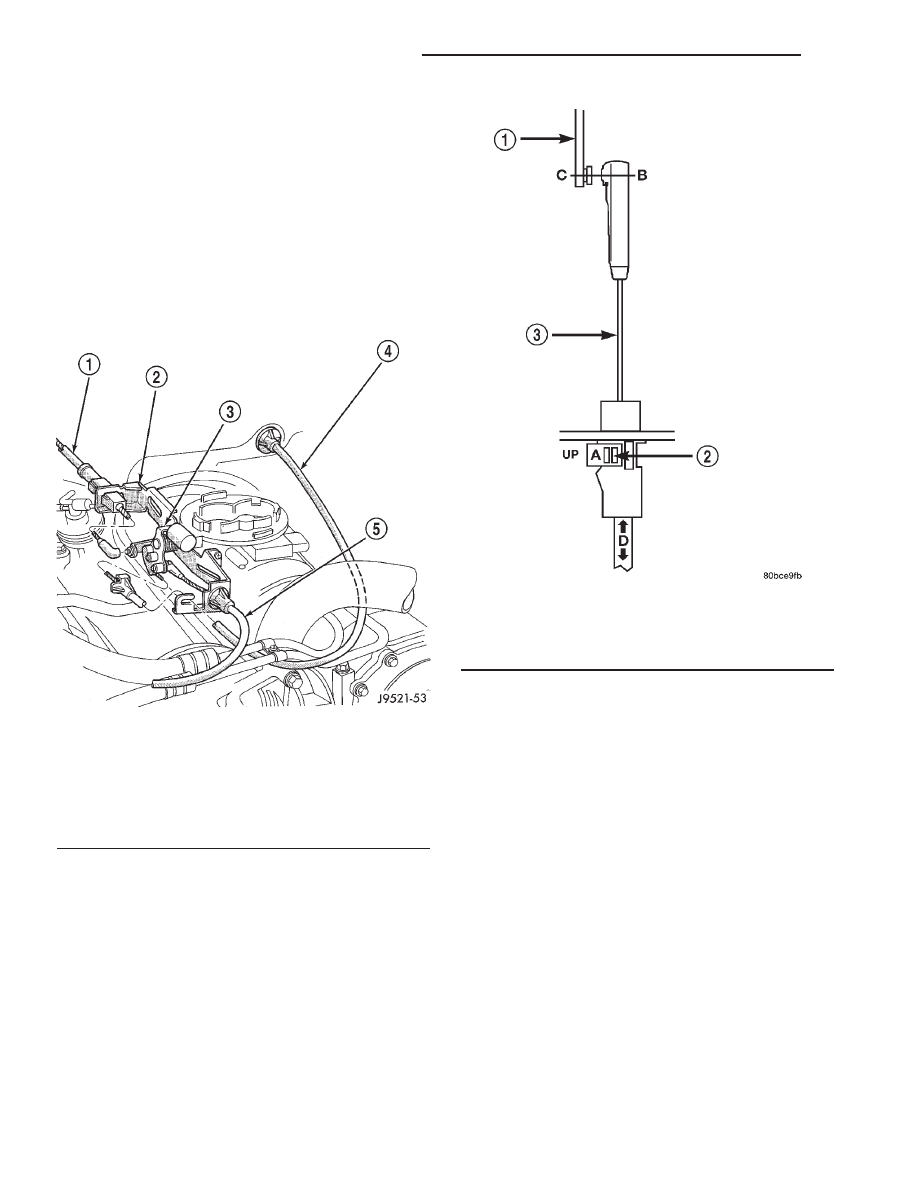

Fig. 241 Throttle Valve Cable at Throttle Linkage

1 - THROTTLE LINKAGE
2 - THROTTLE VALVE CABLE LOCKING CLIP
3 - THROTTLE VALVE CABLE

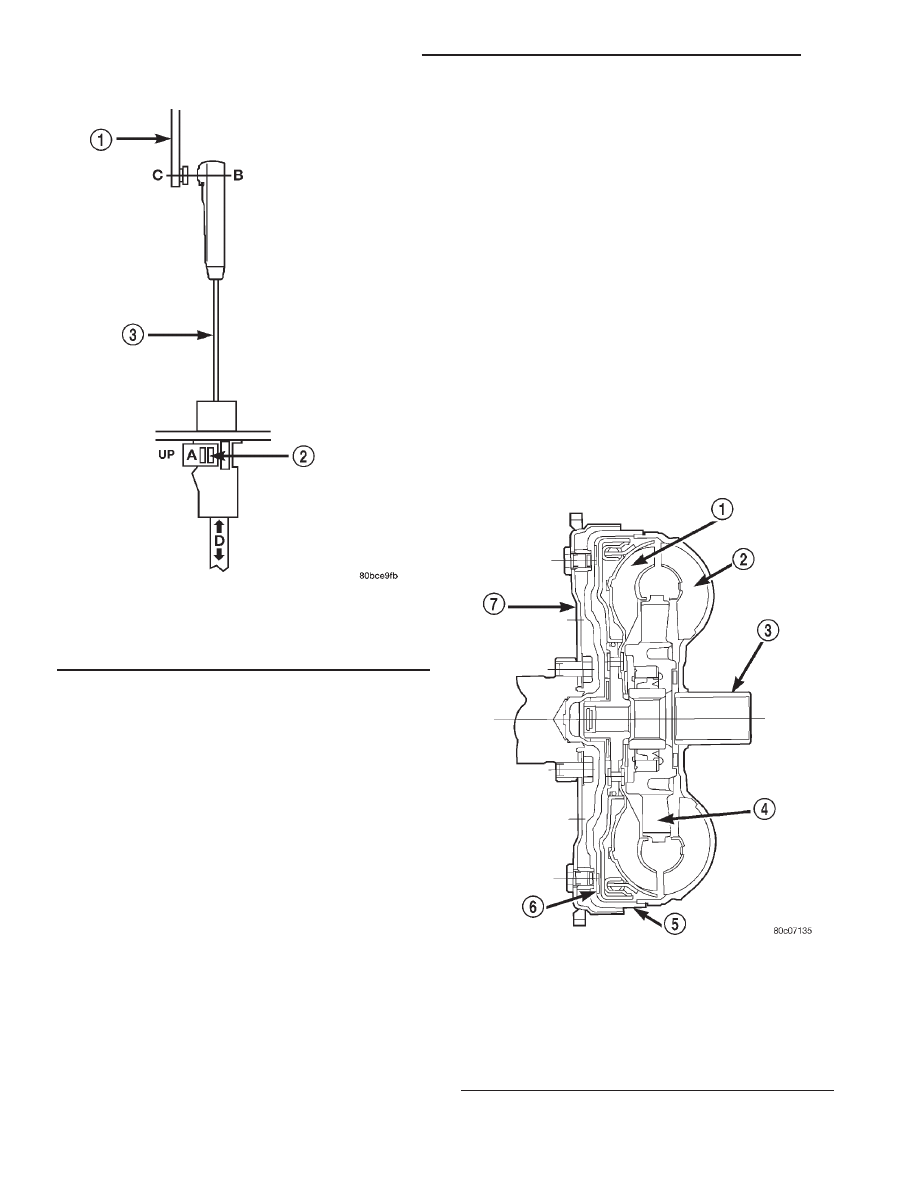

Fig. 242 Torque Converter Assembly

1 - TURBINE
2 - IMPELLER
3 - HUB
4 - STATOR
5 - FRONT COVER
6 - CONVERTER CLUTCH DISC
7 - DRIVE PLATE

21 - 202

AUTOMATIC TRANSMISSION - 42RE

AN

THROTTLE VALVE CABLE (Continued)

IMPELLER

The impeller (Fig. 243) is an integral part of the

converter housing. The impeller consists of curved
blades placed radially along the inside of the housing
on the transmission side of the converter. As the con-
verter housing is rotated by the engine, so is the
impeller, because they are one and the same and are
the driving members of the system.

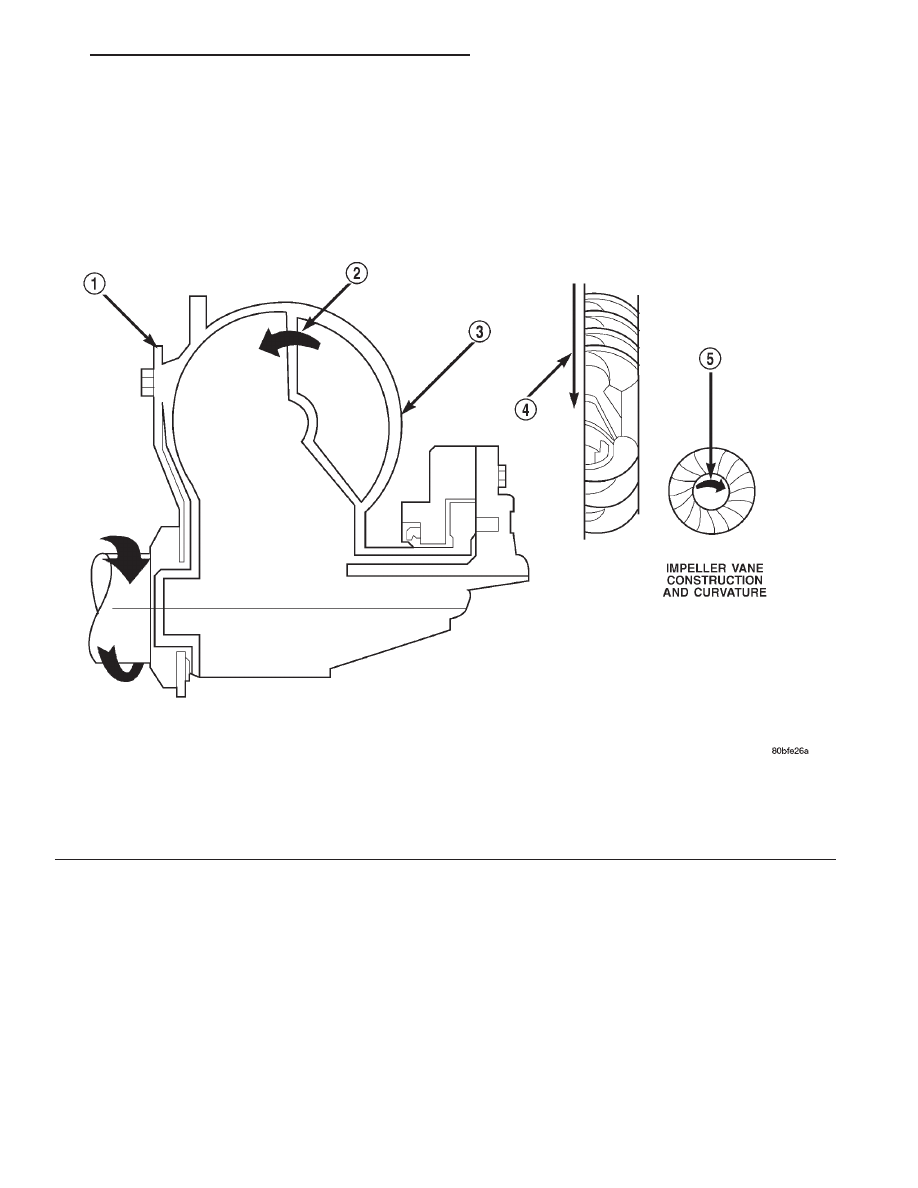

Fig. 243 Impeller

1 - ENGINE FLEXPLATE

4 - ENGINE ROTATION

2 - OIL FLOW FROM IMPELLER SECTION INTO TURBINE
SECTION

5 - ENGINE ROTATION

3 - IMPELLER VANES AND COVER ARE INTEGRAL

AN

AUTOMATIC TRANSMISSION - 42RE

21 - 203
