(56) Install the lower front splash shield.
(57) Fill the transmission. Refer to Group 21,

Transmission for the procedure.

(58) Lower the vehicle on the hoist.
(59) Install both of the wiper arms on the vehicle.

(Refer to 8 - ELECTRICAL/WIPERS/WASHERS/
WIPER ARMS - INSTALLATION).

(60) With assistance from another person, install

the hood assembly (Fig. 25). Torque the bolts to 47
N·m (35 ft. lbs.).

(61) Connect the engine compartment lamp electri-

cal connector.

(62) Recharge the refrigerant. (Refer to 24 - HEAT-

ING & AIR CONDITIONING/PLUMBING/REFRIG-
ERANT - STANDARD PROCEDURE) .

(63) Connect the positive and negative battery

cables.

(64) Fill the cooling system (Refer to 7 - COOL-

ING/ENGINE - STANDARD PROCEDURE).

(65) Fill the power steering fluid (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

(66) Fill engine oil. Start engine and check for

leaks.

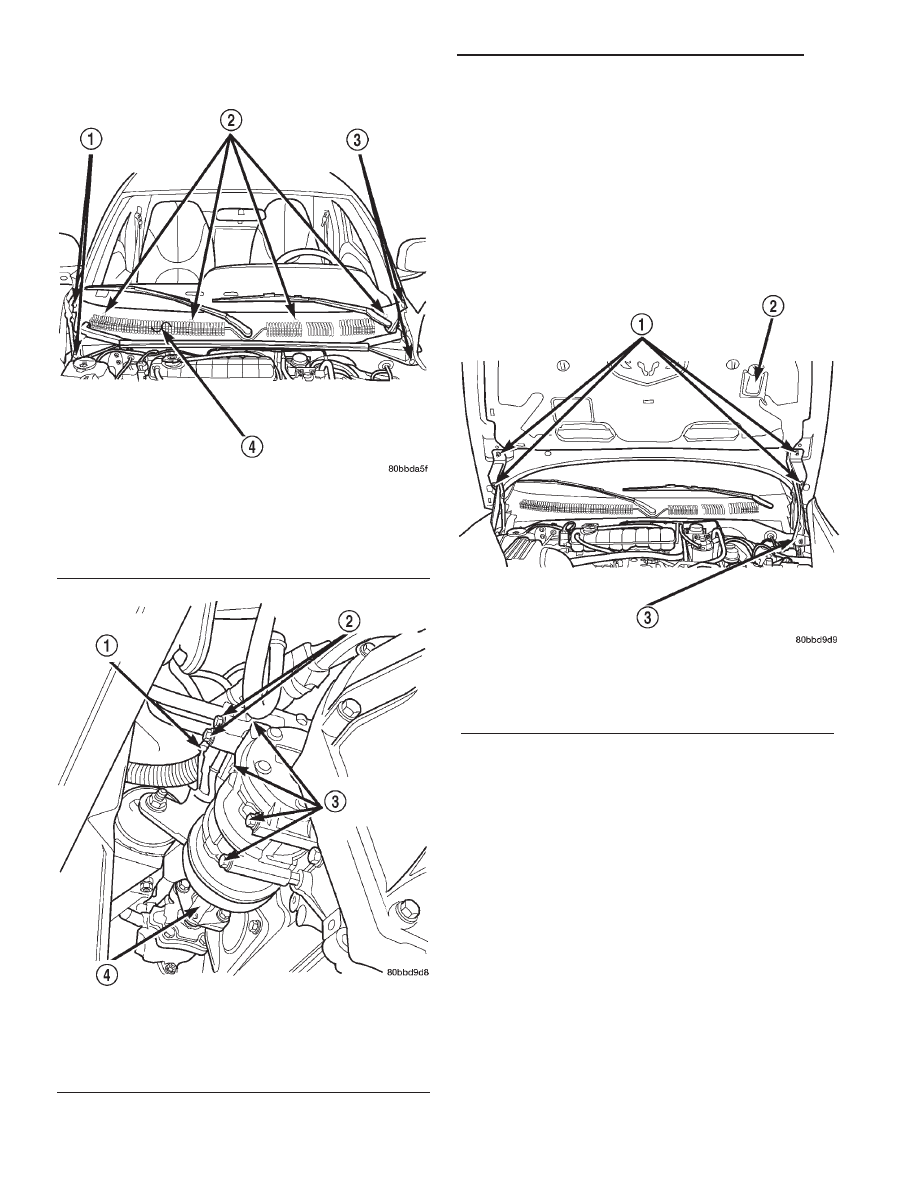

Fig. 23 Cowl Grille Position & Orientation

1 - PUSHPINS
2 - COWL GRILLE RETAINING NUTS
3 - PUSHPINS
4 - COWL GRILLE

Fig. 24 Refrigerant Lines At Compressor

1 - COMPRESSOR ELECTRICAL CONNECTOR
2 - REFRIGERANT LINE RETAINING BOLTS
3 - COMPRESSOR RETAINING BOLTS
4 - H-BLOCK

Fig. 25 Hood Position & Orientation

1 - HOOD RETAINING BOLTS
2 - ENGINE COMPARTMENT LAMP
3 - ENGINE COMPARTMENT LAMP ELECTRICAL CONNECTOR

9a - 22

ENGINE 2.5L VM DIESEL INTERNATIONAL

R1

ENGINE 2.5L VM DIESEL INTERNATIONAL (Continued)

SPECIFICATIONS

ENGINE SPECIFICATIONS

DESCRIPTION

SPECIFICATIONS

Type

425 CX2

Number of cylinders

4

Bore

92 mm

Stroke

94 mm

Capacity

2499.5cc

Injection order

1–3–4–2

Compression ratio

21 : 1 (+/

2

0.5)

Gasket

Asbestos free

Crankshaft

Front journal diameter

Nominal

62.985-63.005 mm

2

0.25

62.735-62.755 mm

2

0.125

62.860-62.880 mm

Front bearing diameter

Nominal

63.043-63.088 mm

2

0.25

62.793-62.838

2

0.125

62.919-62.964 mm

Clearance between

journal and bearing:

0.038-0.103 mm

Center journal diameter

Nominal

63.005-63.020 mm

2

0.25

62.755-62.770 mm

2

0.125

62.880-62.895 mm

Center bearing diameter

Nominal

63.050-63.093 mm

2

0.25

62.800-62.843 mm

2

0.125

62.925-62.968 mm

Clearance between

journal and bearing:

0.030-0.088 mm

Rear journal diameter

Nominal

79.980-80.000 mm

2

0.25

79.730-79.750 mm

2

0.125

79.855-79.875 mm

Rear bearing diameter

Nominal

80.045-80.070 mm

2

0.25

79.795-79.820 mm

2

0.125

79.920-79.945 mm

DESCRIPTION

SPECIFICATIONS

Clearance between

journal and bearing:

0.045-0.090 mm

Wear limit: 0.200 mm.

Connecting rod journal

Nominal

53.940-53.955 mm

2

0.25

53.690-53.705 mm

2

0.125

53.815-53.830 mm

Connecting rod bearing

Nominal

53.977-54.016 mm

2

0.25

53.727-53.766 mm

2

0.125

53.852-53.891 mm

Clearance between

journal and bearing:

0.022-0.076 mm

Wear limit: 0.200 mm

Crankshaft end play

End play

0.080-0.280 mm

Adjustment

Thrust washers

Thrust washers available:

2.31-2.36 mm

2.41-2.46 mm

2.51-2.56 mm

Main bearing carriers

Internal diameter

Front

67.025-67.050 mm

Center

66.670-66.687 mm

Rear

85.985-86.005 mm

Liners

Internal diameter

91.997-92.015 mm

Protrusion

0.01-0.06 mm

Adjustment

Shims

Available shims:

0.15 mm

0.17 mm

0.20 mm

0.23 mm

0.25 mm

Cylinder head

Minimum thickness

89.95-90.05 mm

Gaskets thickness

1.41 mm +/

2

0.08, 0

notches

1.61 mm +/

2

0.08, 1

notch

R1

ENGINE 2.5L VM DIESEL INTERNATIONAL

9a - 23

ENGINE 2.5L VM DIESEL INTERNATIONAL (Continued)

DESCRIPTION

SPECIFICATIONS

1.51 mm +/

2

0.08, 2

notches

End plates:

Height

89.92

2

90.00 mm

Connecting rods

Weight (without the crank

bearing): 966 grams

Small end bearing

Internal diameter

Minimum

30.035 mm

Maximum

30.050 mm

Crankshaft bearings

Standard Internal

diameter

53.977

2

54.016 mm

Pistons

Skirt diameter

91.918-91.932 mm

(measured at

approximately 10 mm

above the bottom of the

skirt).

Piston clearance:

0.065-0.083 mm

Top of piston to cylinder

head

0.80-0.89 mm

Piston protrusion

0.53 - 0.62 Fit gasket

Number (1.41), 0 notches

or holes

0.73 - 0.82 Fit gasket

Number (1.61), 1 notch

or hole

0.63 - 0.72 Fit gasket

Number (1.51), 2 notches

or holes

Piston pins

Type

Fully floating

Pin diameter

29.992-29.996 mm

Clearance

0.004-0.012 mm

Piston rings

Clearance in groove:

Top

0.080-0.130 mm

Second

0.070-0.110 mm

Oil control

0.040-0.080 mm

Fitted gap:

Top

0.30 - 0.45 mm

Second

0.30 - 0.45 mm

DESCRIPTION

SPECIFICATIONS

Oil control

0.25 - 0.50 mm

Camshaft

Journal diameter, front

53.495-53.51 mm

Bearing clearance

0.030-0.095 mm

Center

53.45-53.47 mm

Bearing clearance

0.07-0.14 mm

Rear

53.48-53.50 mm

Bearing clearance

0.04-0.11 mm

Tappets

Outside diameter

22.195-22.212 mm

Rocker gear

Shaft diameter

21.979-22.00 mm

Bush internal diameter

22.020-22.041 mm

Assembly clearance

0.020-0.062 mm

Valves

Intake valve:

Opens

26° B.T.D.C.

Closes

58° A.B.D.C.

Exhaust valve:

Opens

66° B.B.D.C.

Closes

36° A.T.D.C.

Face angle:

Intake

55° 30’ - 55° 40’

Exhaust

45° 25’ - 45° 35’

Head diameter:

Intake

40.05-40.25 mm

Exhaust

33.8-34.0 mm

Head stand down:

Intake

1.08-1.34 mm

Exhaust

0.99-1.25 mm

Stem diameter:

Intake

7.940-7.960 mm

Exhaust

7.922-7.940 mm

Clearance in guide:

Intake

0.040-0.075 mm

Exhaust

0.060-0.093 mm

Valve guide

Inside diameter

8.0-8.015 mm

Fitted height

13.5-14 mm

9a - 24

ENGINE 2.5L VM DIESEL INTERNATIONAL

R1

ENGINE 2.5L VM DIESEL INTERNATIONAL (Continued)

DESCRIPTION

SPECIFICATIONS

Valve springs

Free length

44.65 mm

Fitted length

38.6 mm

Load at fitted length

34 +/

2

6% Kg

Load at top of lift

92.5 +/- 4% Kg

Number of coils

5.33 Valve timing

Lubrication

System pressure at 4000

rev/min

3.5 to 5.0 bar (oil at

90-100°C)

Pressure relief valve

opens

6.84 bar

Pressure relief valve

spring - free length

57.5 mm

Oil pump:

Outer rotor end float

0.030-0.107 mm

Inner rotor end float

0.030-0.107 mm

Outer rotor to body diam.

clearance

0.130-0.230 mm

Rotor body to drive gear

clearance (pump not

fitted)

0.30-0.50 mm

TORQUE SPECIFICATIONS

DESCRIPTION

TORQUE

Adaptor Plate to Block

Nuts (6)

27 N·m ( 20 ft. lbs.)

Automatic Belt Tensioner to Block

Bolts (2)

121 N·m

Automatic Belt Tensioner to Mounting Bracket

Bolt (1)

75 N·m

Generator bracket

Mounting bolts (6 mm)

10 N·m

Mounting bolts (8 mm)

24.4 N·m

Generator

Mounting bolt

47 N·m

Camshaft thrust plate

Bolts

24 N·m

Connecting rod

Mounting bolt

29.5 N·m +60°

Crankshaft bearing

Carrier screw

42 N·m

DESCRIPTION

TORQUE

Crankshaft pulley

Locknut

160 N·m

Crossmember

Bolts

42 N·m

Diesel delivery

Union nut

18.5 N·m

EGR valve

To intake manifold

26 N·m

EGR tube

To EGR valve

27 N·m

Engine mount—Front

Engine support bracket

61 N·m

Support Cushion

47 N·m

Support cushion bracket

bolts

54 N·m

Support cushion bracket

stud nuts

41 N·m

Support Cushion through

bolt

65 N·m

Engine mount—Rear

Transmission support

bracket

46 N·m

Support Cushion nuts

75 N·m

Support Cushion through

bolt

65 N·m

Exhaust down pipe

To turbocharger

22 N·m

Exhaust heat shield

Screws

11 N·m

Exhaust manifold collar

Mounting nut

24.5 to 29.5 N·m

Exhaust manifold

Mounting nut

32.5 N·m

Fan drive

To fan hub

56 N·m

Flywheel

Lock bolt

20 N·m +60°

Front timing cover

6 mm bolts

10 N·m

8 mm bolts

26 N·m

R1

ENGINE 2.5L VM DIESEL INTERNATIONAL

9a - 25

ENGINE 2.5L VM DIESEL INTERNATIONAL (Continued)
