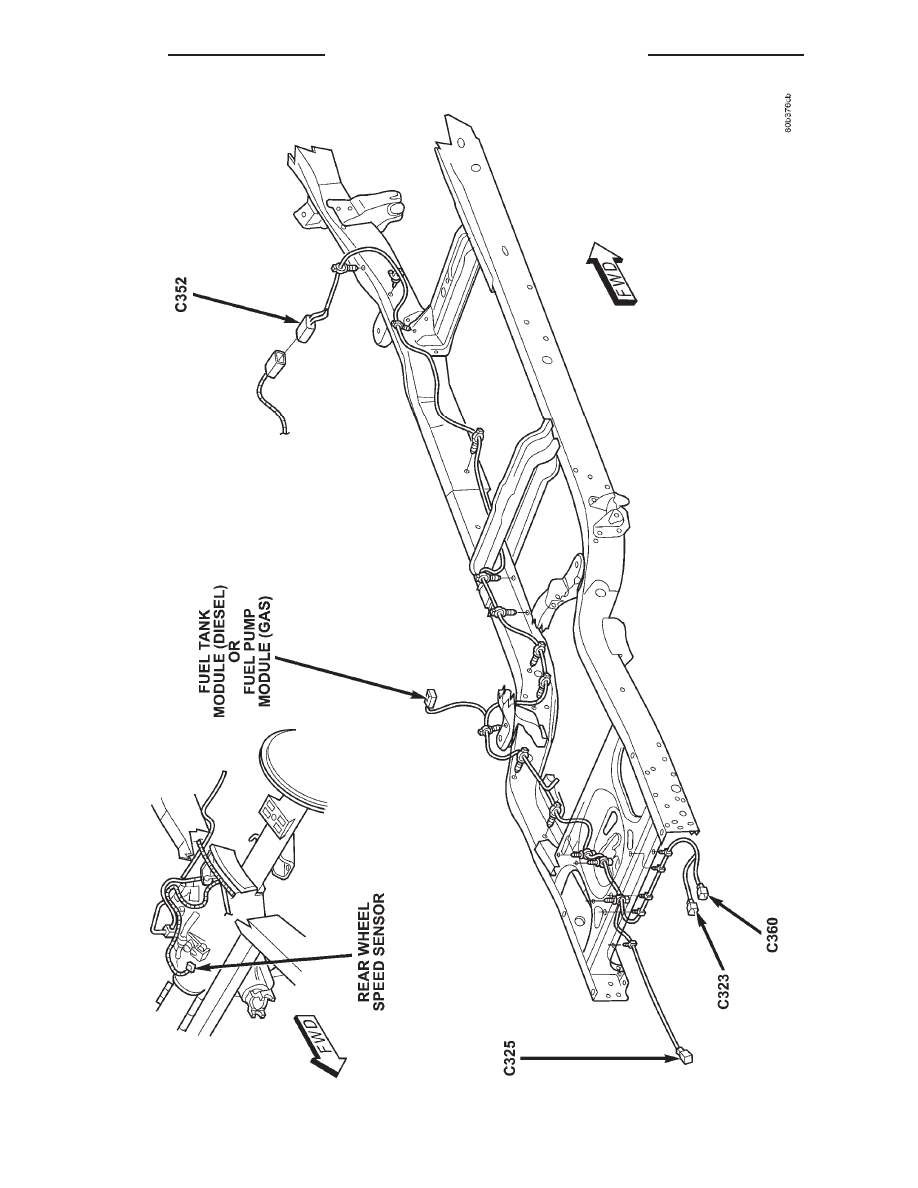

Fig.

34

CHASSIS

WIRING

8Wa - 90 - 32

8W-90 CONNECTOR/GROUND LOCATIONS

R1

CONNECTOR/GROUND LOCATIONS (Continued)

8W-95 SPLICE LOCATIONS

TABLE OF CONTENTS

page

SPLICE LOCATIONS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPLICE LOCATIONS
DESCRIPTION

This section provides illustrations identifying the

general location of the splices in this vehicle. A splice
index is provided. Use the wiring diagrams in each
section for splice number identification. Refer to the

index for proper splice number. For splices that are
not shown in the figures N/S appears in the Fig. col-
umn.

Splice No.

Location

Fig.

S100

Near Power Distribution Center

N/S

S101 (2.5L)

Near T/O for Injector 3

3

S101 (3.9L/5.2L)

Left Side of Engine, Near A/C Low Pressure
Switch T/O

2

S103 (2.5L)

Left Side of Engine, Between Fuel Injectors No.2
and No.3

3

S103 (3.9L/5.2L)

Rear of Engine

5, 7

S106 (2.5L)

Near T/O for Fuel Injector No.4

4

S106 (3.9L/5.2L)

Near T/O for Fuel Injector No.4

6

S107 (2.5L)

Rear of Engine

4

S107 (3.9L/5.2L)

Near T/O for Fuel Injector No.5

7

S110 (3.9L/5.2L)

Rear of Engine

5

S121

Near Mode Door Actuator

N/S

S123 (3.9L/5.2L)

Right Rear of Engine

2, 6, 7

S135 (3.9L/5.2L)

Near Powertrain Control Module

2

S137 (2.5L)

Rear of Engine

1

S137 (3.9L/5.2L)

Rear of Engine

7

S141

Near Battery

N/S

S173 (Diesel)

Near T/O for Engine Control Module

N/S

S174 (Diesel)

Near T/O for Engine Control Module

N/S

S179 (Diesel)

Right Rear of Engine

N/S

S181 (3.9L/5.2L)

Rear of Engine

7

S182 (Diesel)

Near Battery

N/S

S184 (Diesel)

Near Coolant Temperature Sensor No.1

N/S

S185 (Diesel)

Near Water in Fuel Sensor

N/S

S300

Near T/O for Driver Power Mirror

8

S301

Front of Left Door

8

S303

Near T/O for CTM

10

R1

8W-95 SPLICE LOCATIONS

8Wa - 95 - 1

Splice No.

Location

Fig.

S305

Near T/O for CTM

10

S306

Near T/O for Rear Wheel Speed Sensor

11

S307

Near T/O for CTM

10

S314

Left Rear Frame Rail

11

S315

Left Rear Frame Rail

11

S316

Left Rear Frame Rail

11

S319

Near T/O for CTM

10

S323

Near Left A-Pillar

9

S324

Near Left A-Pillar

9

S327

Near T/O for Driver Door Speaker

8

S328

Near T/O for Passenger Door Speaker

N/S

S401

In Tail Lamp Harness

N/S

S404

In Tail Lamp Harness

N/S

S405

Near RT License Lamp

N/S

S406

Near RT License Lamp

N/S

8Wa - 95 - 2

8W-95 SPLICE LOCATIONS

R1

SPLICE LOCATIONS (Continued)

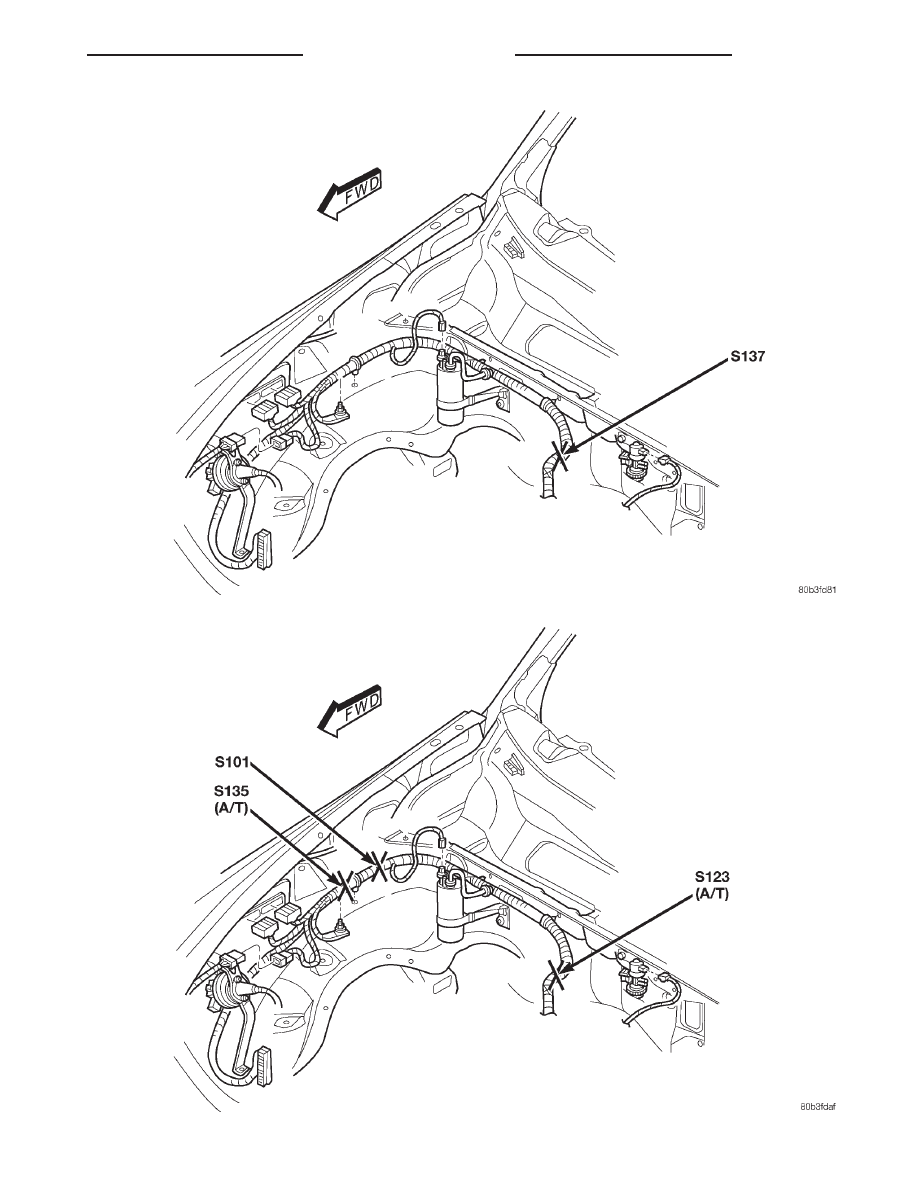

Fig. 1 RIGHT SIDE ENGINE COMPARTMENT SPLICES, 2.5L

Fig. 2 RIGHT SIDE ENGINE COMPARTMENT SPLICES, 3.9/5.2L

R1

8W-95 SPLICE LOCATIONS

8Wa - 95 - 3

SPLICE LOCATIONS (Continued)
