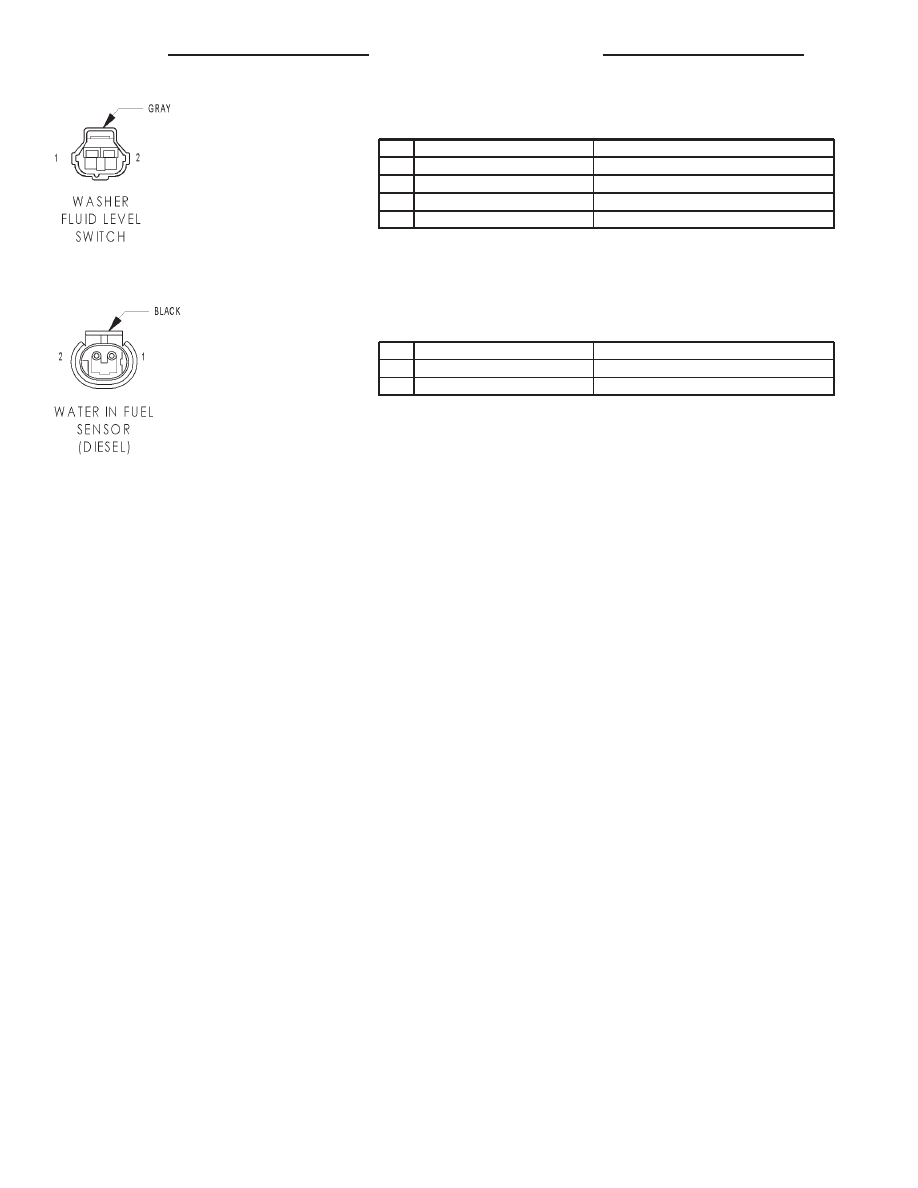

WASHER FLUID LEVEL SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G29 18BK/TN (DIESEL)

WASHER FLUID SWITCH SENSE

1

Z1 18BK (GAS)

GROUND

2

Z1 18BK (DIESEL)

GROUND

2

G29 18BK (GAS)

WASHER FLUID SWITCH SENSE

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

8Wa - 80 - 68

8W-80 CONNECTOR PINOUTS

R1

8W-90 CONNECTOR/GROUND LOCATIONS

TABLE OF CONTENTS

page

CONNECTOR/GROUND LOCATIONS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND
LOCATIONS
DESCRIPTION

This section provides illustrations identifying com-

ponent and connector locations in the vehicle. A con-
nector index is provided. Use the wiring diagrams in
each section for connector identification. Refer to the

index for the proper figure number. For items that
are not shown in this section N/S is placed in the
Fig. column.

Connector Name/Number

Color

Location

Fig.

A/C Compressor Clutch (Diesel)

BK

Side of A/C
Compressor

10

A/C Compressor Clutch (Gas)

BK

Rear of A/C
Compressor

12, 13, 16

A/C Heater Control - C1

BK

At HVAC Control

23

A/C Heater Control - C2

BK

At HVAC Control

23

A/C Low Pressure Switch (Diesel)

Right Rear of Engine
Compartment

N/S

A/C Low Pressure Switch (Gas)

GY

Right Rear of Engine
Compartment

18

A/C Pressure Transducer

BK

Right Fender Side
Shield

2

Accelerator Pedal Position Sensor
(Diesel)

BK

At Accelerator Pedal

8

Airbag Control Module

YL

Lower Center of
Instrument Panel

24, 25, 26

Ambient Temperature Sensor

BK

Radiator Top Support

1, 2

Back-Up Lamp Switch

BK

Top Rear of
Transmission

19, 20, 21

Battery Temperature Sensor

BK

At Battery

3

Blend Door Actuator

Right Center of
Instrument Panel

N/S

Blower Motor

BK

Upper Center of
Instrument Panel

N/S

Blower Motor Resistor Block

BK

Upper Center of
Instrument Panel

N/S

Brake Lamp Switch

BK

Lower Left of
Instrument Panel

24

Brake Pressure Switch

BK

At Anti-Lock Brake
Controller

9

R1

8W-90 CONNECTOR/GROUND LOCATIONS

8Wa - 90 - 1

Connector Name/Number

Color

Location

Fig.

C105

BK

Right Fender Side
Shield

2, 18

C106 (Gas)

WT

Left Fender Side Shield

N/S

C106 (In PDC) (Diesel)

WT

Left Fender Side Shield

N/S

C107 (Diesel)

NAT

Near T/O for C106

N/S

C108 (Diesel)

BK

Near T/O for C107

N/S

C112 (Diesel)

BL

Lower Left of
Instrument Panel

19

C200

BK

Lower Left of
Instrument Panel

7, 24, 25

C202

NAT

Near Steering Column

23, 25

C246

Lower Left of
Instrument Panel

7, 24, 31, 33

C323

BK

Rear of Frame

34

C325

BK

At Left Tail Lamp

34

C329

WT

Near Center High
Mounted Stop Lamp

N/S

C352

BK

Frame Ground Left
Fender

6, 34

C360

GY

At Right Tail Lamp

34

C361

WT

Near Right Front Door
Hinge

29, 33

C362

GN

Near Right Front Door
Hinge

29, 33

C363

GN

Near Left Front Door
Hinge

29, 33

C364 (2 Door)

NAT

Near Left Front Door
Hinge

29, 33

C364 (4 Door)

BK

Near Left Front Door
Hinge

29

C365

BK

Near Left Rear Door
Hinge

30, 33

C366

WT

Near Right Rear Door
Hinge

33

Camshaft Position Sensor (2.5L)

GY

At Distributor, Right
Front of Engine

12

Camshaft Position Sensor (3.9L/5.2L)

GY

Rear of Engine

15

Center High Mounted Stop Lamp

BK

Headliner

N/S

Central Timer Module-C1

GY

Right Side of
Instrument Panel

25

Central Timer Module-C2

GY

Right Side of
Instrument Panel

33

Central Timer Module-C3

WT

Right Side of
Instrument Panel

N/S

Cigar Lighter

NAT

Upper Center of
Instrument Panel

23

8Wa - 90 - 2

8W-90 CONNECTOR/GROUND LOCATIONS

R1

CONNECTOR/GROUND LOCATIONS (Continued)

Connector Name/Number

Color

Location

Fig.

Clockspring-C1

WT

Steering Column

24, 27

Clockspring-C2

YL

Steering Column

24, 27

Clockspring-C3

BK

Steering Column

N/S

Combination Flasher

BK

Lower Left Side of
Instrument Panel

24, 25

Controller Antilock Brake

BK

At Antilock Brake
Controller

9

Crankshaft Position Sensor

BK

Rear of Engine

11, 15

Data Link Connector

BK

Lower Left of
Instrument Panel

24, 25

Diagnostic Junction Port

BK

Lower Left of
Instrument Panel

24, 25

Dome Lamp

BK

Headliner

N/S

Driver Airbag

YL

Steering Column

N/S

Driver Door Ajar Switch

BK

Driver Door Jamb

N/S

Driver Door Module-C1

BL

Driver Door

29

Driver Door Module-C2

BL

Driver Door

29

Driver Door Power Lock Motor/Ajar
Switch (Premium)

BK

Driver Door

29

Driver Door Power Window Motor

BK

Driver Door

29

Driver Power Mirror

WT

Driver Door

29

Driver Seatbelt Tensioner

Pillar Between Driver
Doors

N/S

Duty Cycle Evap/Purge Solenoid

GY

Rear of Engine
Compartment

3, 18

Engine Control Module C1 (Diesel)

BK

Under Steering Column

8

Engine Control Module C2 (Diesel)

BK

Under Steering Column

8

Engine Coolant Temperature Sensor
(2.5L)

Left Side of Engine

11

Engine Coolant Temperature Sensor
(3.9L/5.2L)

BK

At Thermostat Housing

15

Engine Coolant Temperature Sensor
No.1 (Diesel)

BK

At Thermostat Housing

10

Engine Coolant Temperature Sensor
No.2 (Diesel)

BK

At Thermostat Housing

10

Engine Oil Pressure Sensor (Diesel)

BK

Right Side of Engine
Near Starter Motor

N/S

Engine Oil Pressure Sensor (Gas)

Near Distributor

12, 15

Engine Speed Sensor (Diesel)

BK

Right Front of Engine

10, 19

Evaporator Temperature Sensor

BK

Upper Center of
Instrument Cluster

N/S

Exhaust Gas Recirculation Solenoid
(Diesel)

BK

Right Rear of Engine
Compartment

N/S

Front Washer Pump Motor

BK

At Washer Fluid
Reservoir

2

Front Wiper Motor

BK

At Motor

6

R1

8W-90 CONNECTOR/GROUND LOCATIONS

8Wa - 90 - 3

CONNECTOR/GROUND LOCATIONS (Continued)
