FOG LAMPS

CONDITION

POSSIBLE CAUSES

CORRECTION

FOG LAMPS ARE DIM
WITH ENGINE IDLING OR
IGNITION TURNED OFF.

1. Loose or corroded battery cables.

1. Clean and secure battery cable clamps
and posts.

2. Loose or worn generator drive belt.

2. Adjust or replace generator drive belt.

3. Charging system output too low.

3. Test and repair charging system.

4. Battery has insufficient charge.

4. Test battery state-of -charge.

5. Battery is sulfated or shorted.

5. Load test battery.

6. Poor lighting circuit Z1-ground.

6. Test for voltage drop across Z1-ground
locations.

7. Faulty CTM.

7. Replace CTM.

FOG LAMP BULBS BURN
OUT FREQUENTLY

1. Charging system output too high.

1. Test and repair charging system.

2. Loose or corroded terminals or
splices in circuit.

2. Inspect and repair all connectors and
splices.

3. Faulty CTM.

3. Replace CTM.

FOG LAMPS ARE DIM
WITH ENGINE RUNNING
ABOVE IDLE

1. Charging system output too low.

1. Test and repair charging system.

2. Poor lighting circuit Z1-ground.

2. Test for voltage drop across Z1-ground
locations.

3. High resistance in fog lamp circuit.

3. Test amperage draw of fog lamp circuit.

4. Faulty CTM.

4. Replace CTM.

FOG LAMPS FLASH
RANDOMLY

1. Poor lighting circuit Z1-ground.

1. Test for voltage drop across Z1-ground
locations.

2. High resistance in fog lamp circuit.

2. Test amperage draw of fog lamp circuit.

3. Faulty fog lamp switch.

3. Replace headlamp switch.

4. Loose or corroded terminals or
splices in circuit.

4. Inspect and repair all connectors and
splices.

5. Faulty CTM.

5. Replace CTM.

FOG LAMPS DO NOT
ILLUMINATE

1. Blown fuse for fog lamp.

1. Replace fuse.

2. No Z1-ground at fog lamps.

2. Repair circuit ground.

3. Faulty fog lamp switch.

3. Replace headlamp switch.

4. Broken connector terminal or wire
splice in fog lamp circuit.

4. Repair connector terminal or wire splice.

5. Faulty or burned out bulb.

5. Replace bulb.

6. Faulty CTM.

6. Replace CTM.

FOG LAMPS ARE
INOPERATIVE AND FOG
LAMP INDICATOR LIGHT
ALWAYS STAYS ON.

1. Fog lamp/DRL* feed shorted to
ground.

1. Check wiring circuit from fog lamp/DRL*
fuse to fog lamp. Trace short circuit in wiring
and repair.

FOG LAMPS ARE
INOPERATIVE AND FOG
LAMP INDICATOR LIGHT
IS ILLUMINATED.

1. Fog lamp/DRL* fuse defective.

1. Trace short circuit and replace fuse.

2. Open circuit from fog lamp fuse to
fog lamp.

2. Check wiring circuit from fog lamp/DRL*
fuse to fog lamp. Trace open circuit in wiring
and repair.

8L - 8

LAMPS/LIGHTING - EXTERIOR

AN

LAMPS/LIGHTING - EXTERIOR (Continued)

CONDITION

POSSIBLE CAUSES

CORRECTION

PARK LAMPS ARE
INOPERATIVE. FOG LAMP
INDICATOR IS ON WHEN
ALL SWITCHES ARE OFF
AND FUNCTIONS
OPPOSITE TO FOG
LAMPS.

1. Park lamp feed is shorted.

1. Check wiring circuit from park lamp fuse
to headlamp switch. Trace short circuit in
wiring and repair.

PARK LAMPS ARE
INOPERATIVE. FOG LAMP
INDICATOR FUNCTIONS
OPPOSITE TO FOG
LAMPS.

1. Park lamp fuse is faulty.

1. Trace short circuit and replace fuse.

2. Open circuit from park lamp fuse to
headlamp switch.

2. Check wiring circuit from park lamp fuse
to headlamp switch. Trace open circuit in
wiring and repair.

*Canada vehicles use Daytime Running Lamps (DRL).

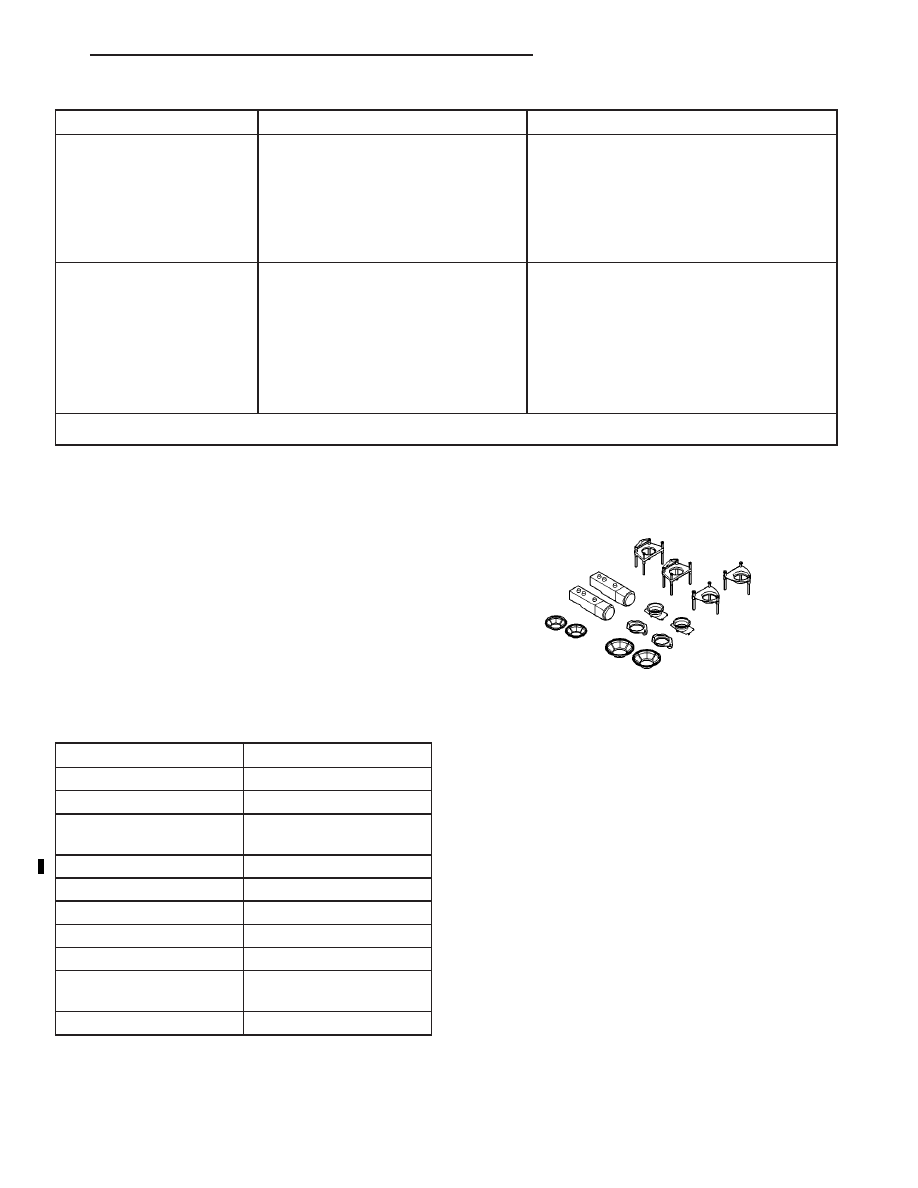

SPECIFICATIONS

EXTERIOR LAMPS

CAUTION: Do not use bulbs other than those listed
in the Bulb Application Table. Damage to lamp can
result. Do not touch halogen bulbs with fingers or
other oily surfaces. Bulb life will be reduced.

The following Bulb Application Table lists the lamp

title on the left side of the column and trade number
or part number on the right.

BULB APPLICATION TABLE

LAMP

BULB

BACK-UP

3157

CARGO

921

CENTER HIGH

MOUNTED STOP

921

FRONT FOG LAMP

898

FRONT SIDE MARKER

194

HEADLAMP

9007

LICENSE PLATE

168

PARK/TURN SIGNAL

3157

TAIL/BRAKE/TURN

SIGNAL

3157

UNDERHOOD

561

SPECIAL TOOLS

SPECIAL TOOLS - HEADLAMP ALIGNMENT

BRAKE LAMP SWITCH

DESCRIPTION

The plunger type stop lamp switch is mounted on a

bracket attached to the brake pedal support.

CAUTION: The switch can only be adjusted during
initial installation. If the switch is not adjusted prop-
erly a new switch must be installed.

OPERATION

The brake lamp switch is used for the brake lamp,

speed control and brake sensor circuits. The brake
lamp circuit is open until the plunger is depressed.
The speed control and brake sensor circuits is closed
until the plunger is depressed.

Headlamp Aiming Kit C-4466–A

AN

LAMPS/LIGHTING - EXTERIOR

8L - 9

LAMPS/LIGHTING - EXTERIOR (Continued)

2001 AN Service Manual
Publication No. 81-370-1010
TSB 26-01-01

January, 2001

DIAGNOSIS AND TESTING - BRAKE LAMP
SWITCH

The brake lamp switch can be tested with an ohm-

meter. The ohmmeter is used to check continuity
between the pin terminals (Fig. 1).

SWITCH CIRCUIT IDENTIFICATION

• Terminals 1 and 2: brake lamp circuit

• Terminals 3 and 4: RWAL/ABS module and Pow-

ertrain Control Module (PCM) circuit

• Terminals 5 and 6: speed control circuit

SWITCH CONTINUITY TEST

NOTE: Disconnect switch harness before testing
switch continuity.

With switch plunger extended, attach test leads to

pins 1 and 2. Replace switch if meter indicates no
continuity.

With switch plunger retracted, attach test leads to

pins 3 and 4. Replace switch if meter indicates no
continuity.

With switch plunger retracted, attach test leads to

pins 5 and 6. Replace switch if meter indicates no
continuity.

REMOVAL

(1) Disconnect switch harness (Fig. 2).
(2) Press and hold brake pedal in applied position.
(3) Rotate switch counterclockwise about 30° to

align switch lock tab with notch in bracket.

(4) Pull switch rearward out of mounting bracket

and release brake pedal.

INSTALLATION

(1) Press and hold brake pedal down.
(2) Align tab on new switch with notch in switch

bracket. Then insert switch in bracket and turn it
clockwise about 30° to lock it in place.

(3) Connect harness wires to switch.
(4) Release brake pedal.
(5) Move the release lever (Fig. 2) on the switch to

engage the switch plunger. The switch is now
adjusted and can not be adjusted again.

CARGO LAMP BULB

REMOVAL

The cargo lamp bulb is incorporated in the CHMSL

assembly,

(Refer

to

8

-

ELECTRICAL/LAMPS/

LIGHTING

-

EXTERIOR/CENTER

HIGH

MOUNTED STOP LAMP - REMOVAL) for bulb
replacement.

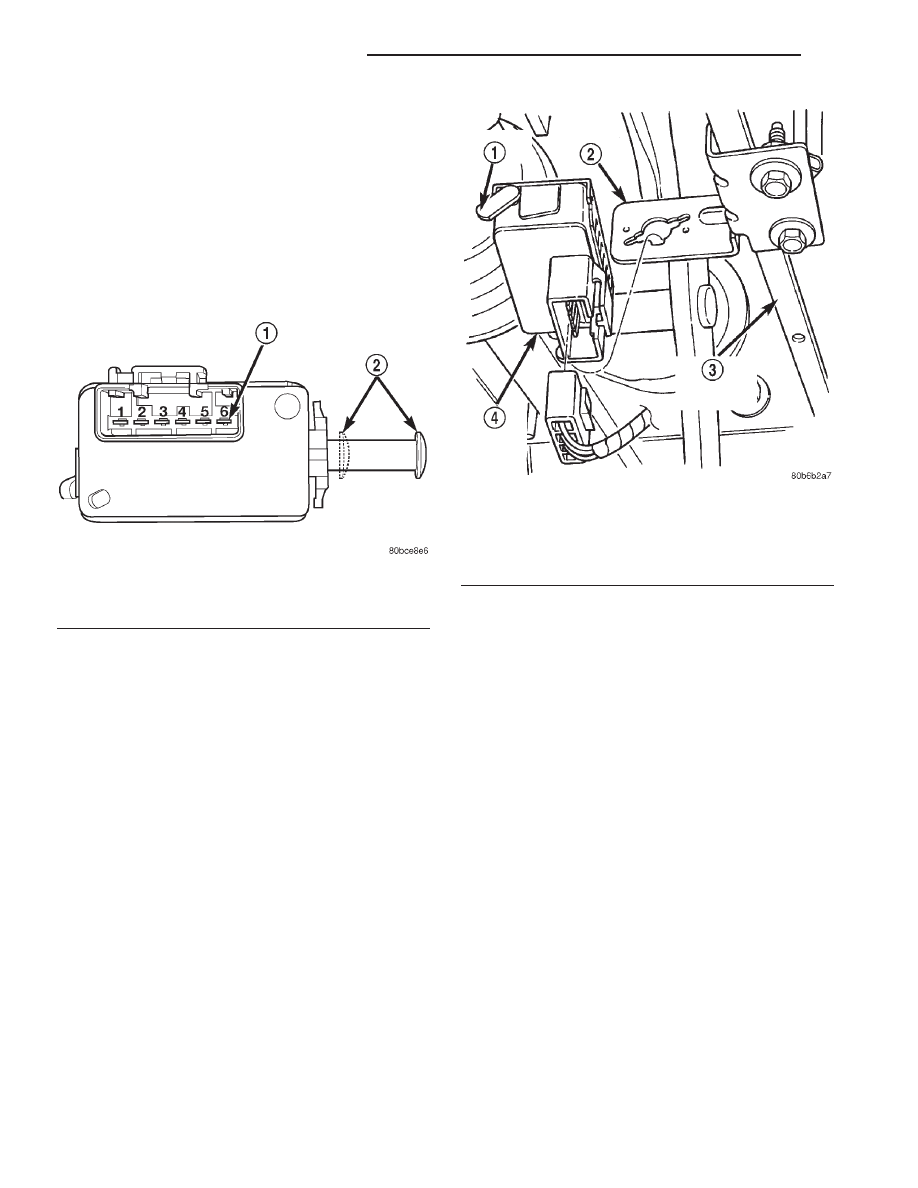

Fig. 1 Brake Lamp Switch Terminal Identification

1 - TERMINAL PINS
2 - PLUNGER TEST POSITIONS

Fig. 2 Brake Lamp Switch & Bracket

1 - RELEASE LEVER
2 - BRACKET
3 - BRAKE PEDAL SUPPORT
4 - BRAKE LAMP SWITCH

8L - 10

LAMPS/LIGHTING - EXTERIOR

AN

BRAKE LAMP SWITCH (Continued)

CENTER HIGH MOUNTED
STOP LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the CHMSL from the roof panel.
(3) Rotate the sockets 1/4 turn clockwise and

remove from lamp.

(4) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Position socket in lamp and rotate socket 1/4

turn counterclockwise.

(3) Install the CHMSL.
(4) Connect battery negative cable.

COMBINATION FLASHER

DESCRIPTION

The combination flasher is located in a dedicated

connector on a take out of the instrument panel wire
harness, located under the instrument panel just out-
board of the instrument panel steering column open-
ing (Fig. 3). The combination flasher is a smart relay
that functions as both the turn signal system and the
hazard warning system flasher. The combination

flasher has fourteen blade-type terminals that con-
nect it to the vehicle electrical system through four-
teen matching cavities in the instrument panel wire
harness connector; however, only ten of the combina-
tion flasher terminals are used in this application.
The combination flasher contains active electronic
Integrated Circuitry (IC) elements. This flasher is
designed to handle the current flow requirements of
the factory-installed lighting. If supplemental light-
ing is added to the turn signal lamp circuits, such as
when towing a trailer with lights, the combination
flasher will automatically try to compensate to keep
the flash rate the same.

The combination flasher cannot be repaired or

adjusted and, if faulty or damaged, it must be
replaced.

OPERATION

The combination flasher has fourteen blade-type

terminals, but only ten are used in this application.
These ten terminals are intended for the following
inputs and outputs: fused B(+), fused ignition switch
output, right turn signal sense, left turn signal sense,
hazard flasher signal, brake lamp switch output, and
two outputs each for the right and left turn signal
circuits. Constant battery voltage is supplied to the
flasher so that it can perform the hazard warning
function, and ignition switched battery voltage is
supplied for the turn signal function. The Integrated
Circuit (IC) within the combination flasher contains
the logic that controls the flasher operation and the
flash rate. The IC receives separate sense ground
inputs from the multi-function switch for the hazard
flasher, right turn signal, and left turn signal. A spe-
cial design feature of the combination flasher allows
it to

9sense9 that a turn signal circuit or bulb is not

operating, and provide the driver an indication of the
condition by flashing the remaining bulbs in the
affected circuit at a higher rate (120 flashes-per-
minute or higher). Conventional flashers either con-
tinue flashing at their typical rate (heavy-duty type),
or discontinue flashing the affected circuit entirely
(standard-duty type).

Because of the active electronic elements within

the combination flasher, it cannot be tested with con-
ventional automotive electrical test equipment. If the
combination flasher is believed to be faulty, test the
turn signal and hazard warning system. Then
replace the combination flasher with a known good
unit to confirm system operation. (Refer to 8 - ELEC-
TRICAL/LAMPS/LIGHTING

-

EXTERIOR/TURN

SIGNAL & HAZARD WARNING SYSTEM - DIAG-
NOSIS AND TESTING).

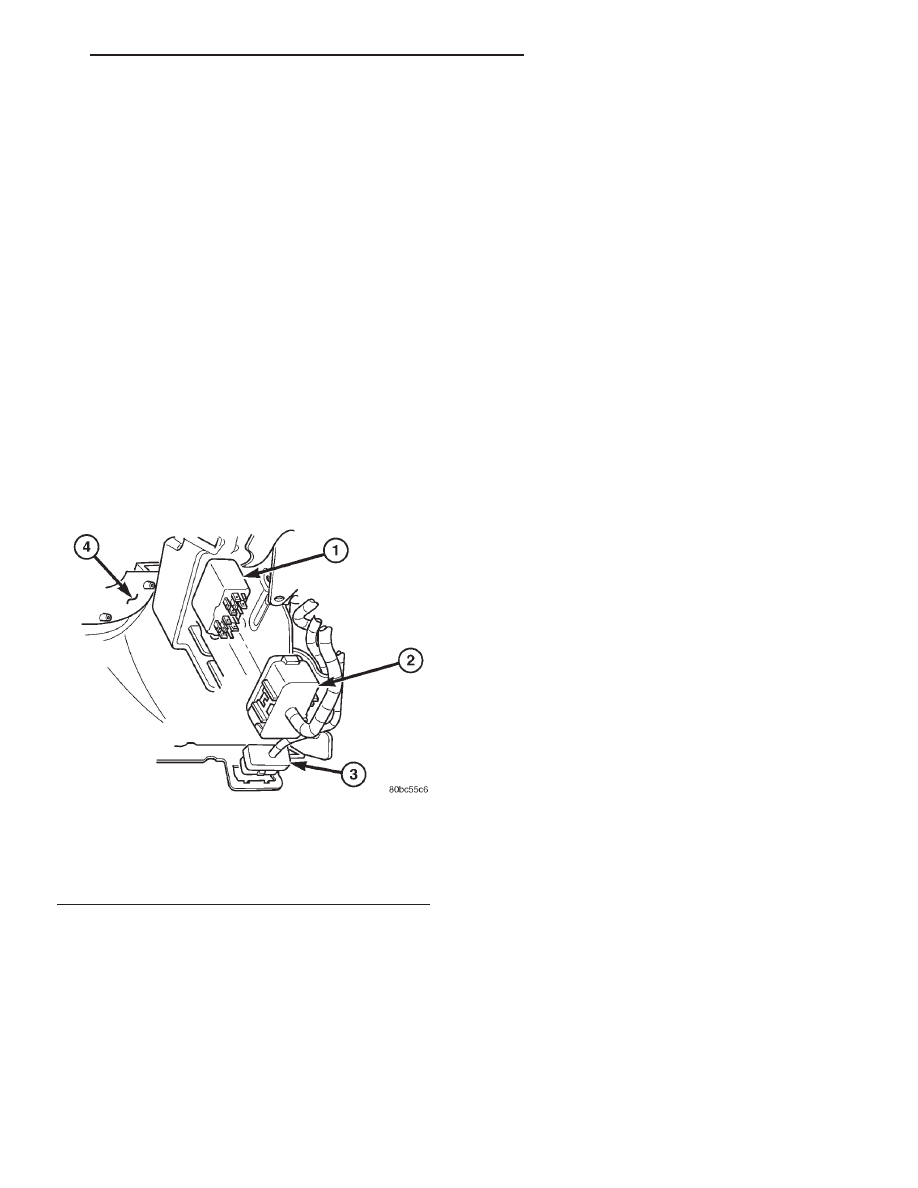

Fig. 3 Combination Flasher

1 - COMBINATION FLASHER
2 - INSTRUMENT PANEL WIRE HARNESS CONNECTOR
3 - 16-WAY DATA LINK CONNECTOR
4 - STEERING COLUMN OPENING COVER
