POWERTRAIN CONTROL MODULE C3 (DIESEL) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C90 18LG/WT

A/C REQUEST SIGNAL

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

F142 16DG/BR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

-

-

14

-

-

15

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

K48 18OR/RD

CHECK ENGINE LAMP REQUEST

23

-

-

24

-

-

25

K125 18WT/DB

GENERATOR SOURCE

26

G4 18DB

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK/DB

SCI TRANSMIT

28

-

-

29

D20 18LG

SCI RECEIVE

30

D25 18VT/YL

PCI BUS

31

-

-

32

-

-

TURBO BOOST PRESSURE SENSOR (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K342 18WT/LB

SENSOR GROUND

2

K341 18TN/WT

IAT SENSOR SIGNAL

3

K17 18DB/TN

5V SUPPLY

4

K21 18BK/RD

BOOST SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

239

CONNECTOR PINOUTS

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

240

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

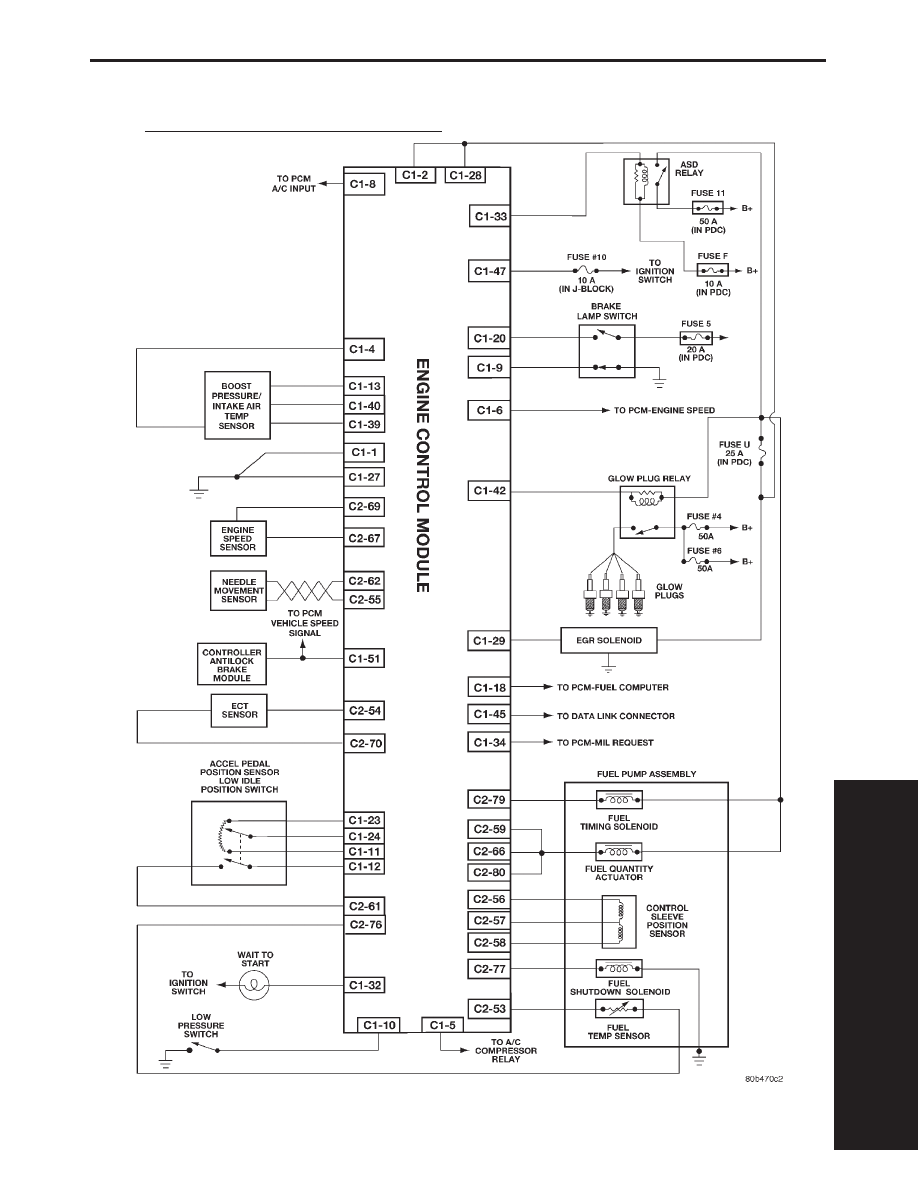

ENGINE CONTROL MODULE (BOSCH)

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

241

SCHEMATIC DIAGRAMS

10.2

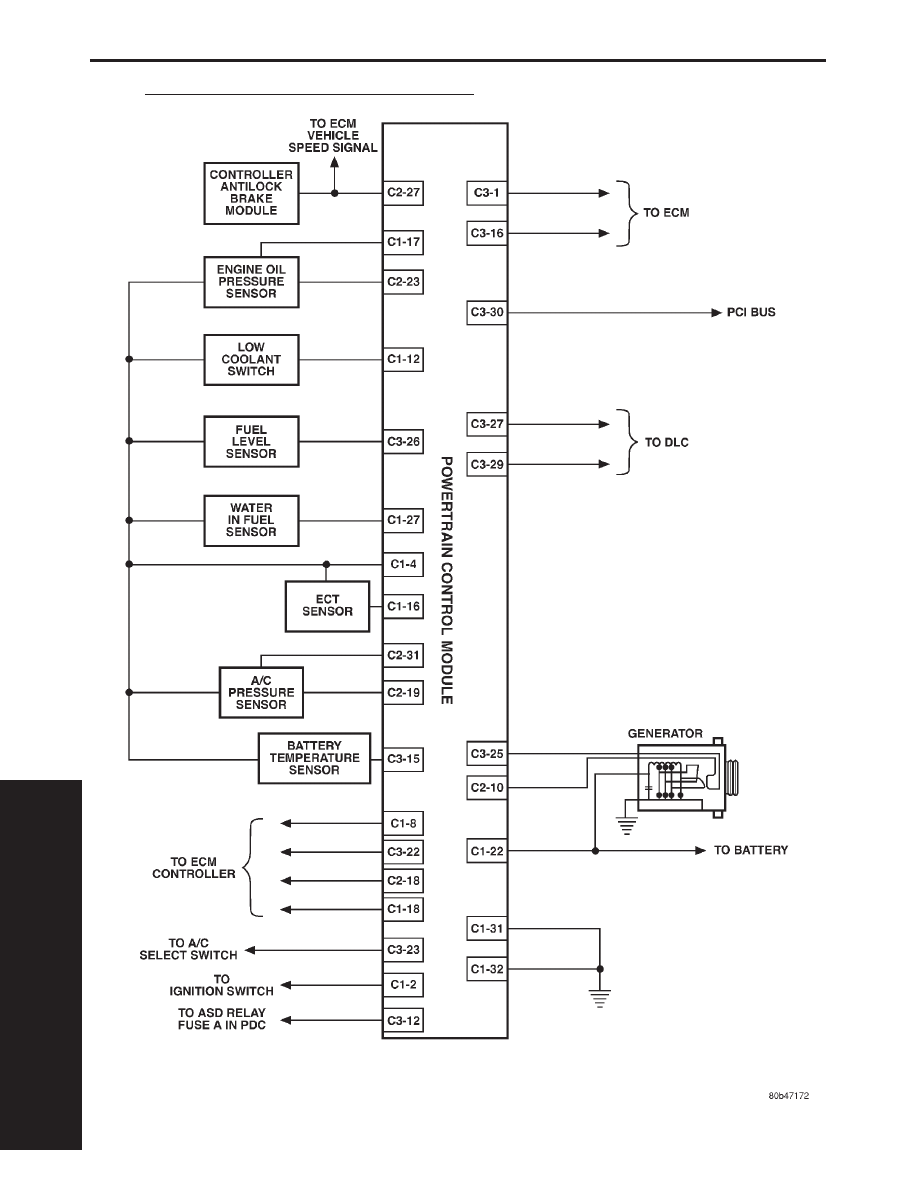

POWERTRAIN CONTROL MODULE (JTEC)
