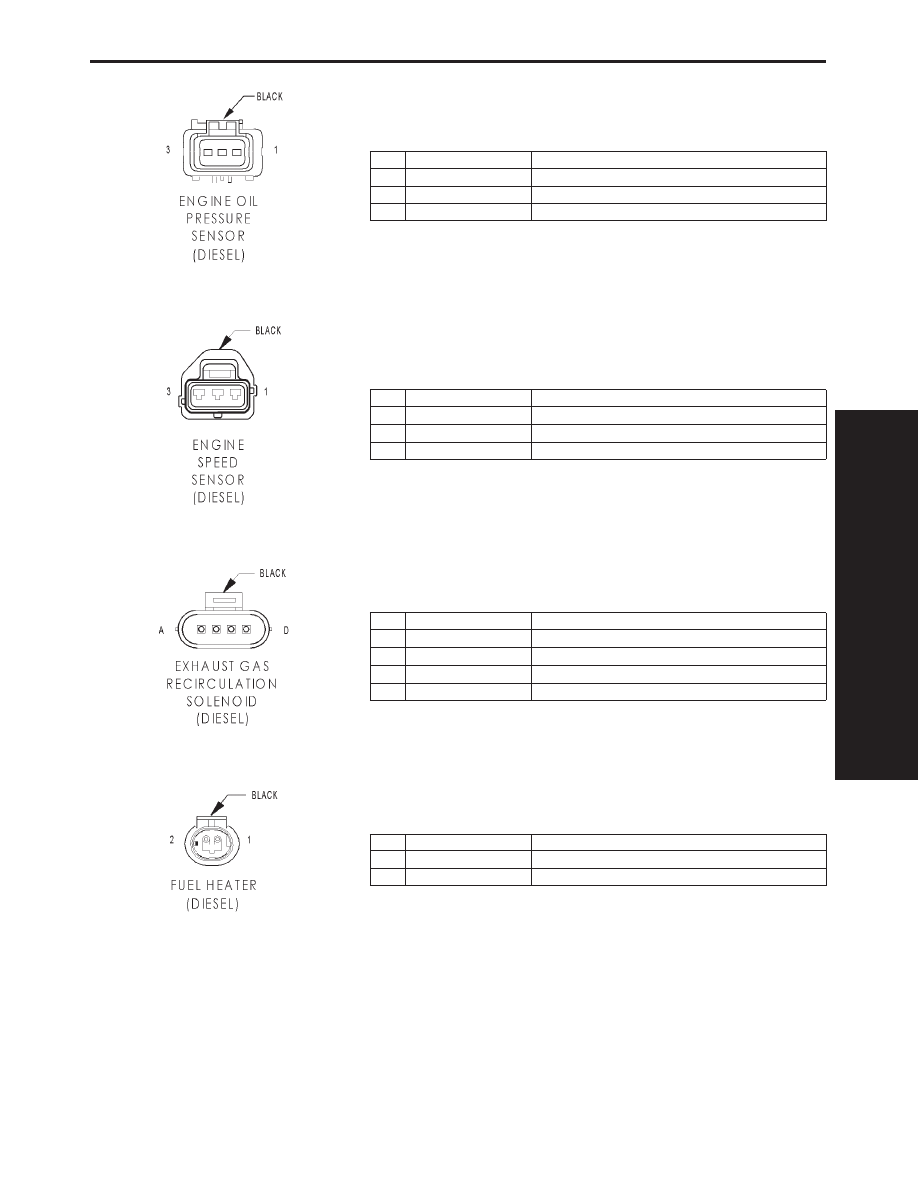

ENGINE OIL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K4 18BK/LB

SENSOR GROUND

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z24 18BK/RD

ENGINE SPEED SENSOR SIGNAL

2

-

-

3

K24 18GY/BK

5V SUPPLY

EXHAUST GAS RECIRCULATION SOLENOID (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

F142 16DG/BR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K235 18LG/PK

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

FUEL HEATER (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

Z1 14BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

231

CONNECTOR PINOUTS

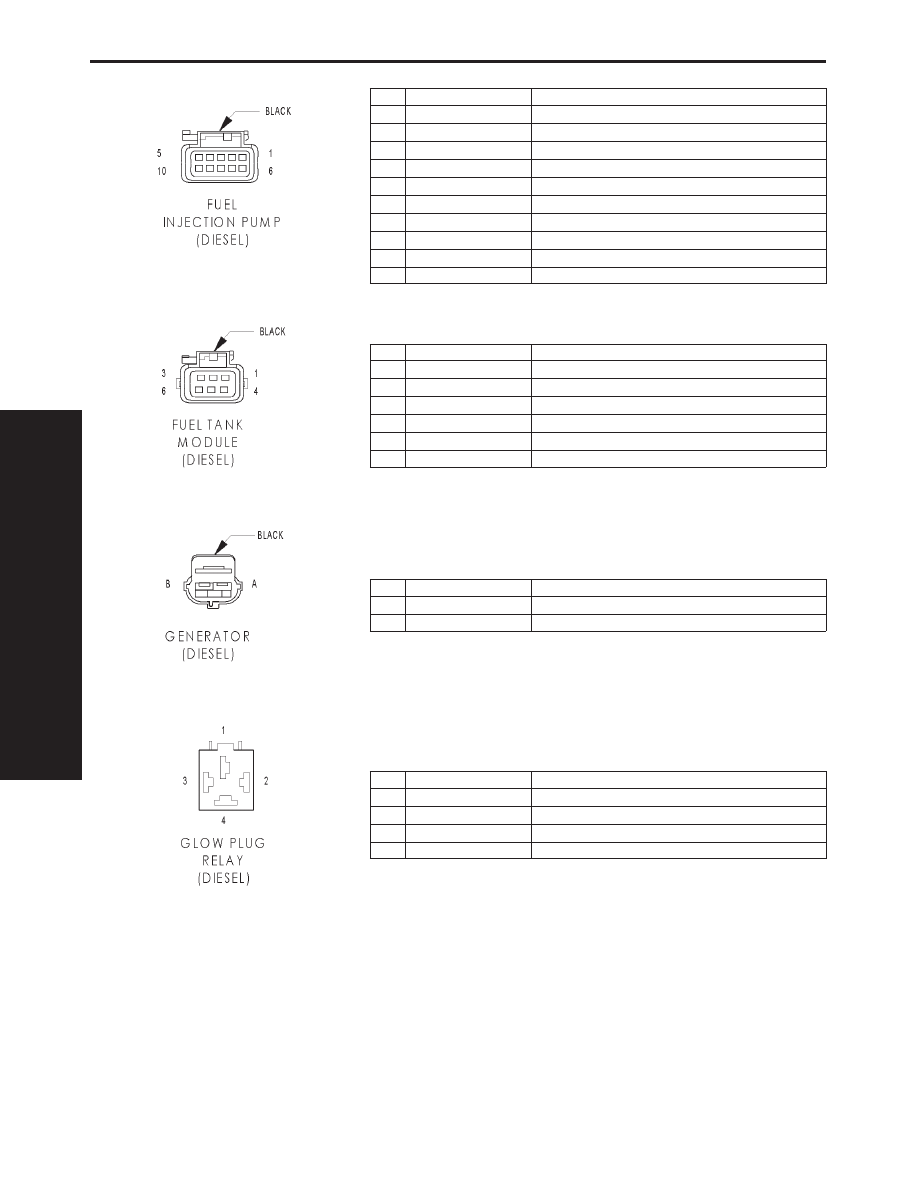

FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR REFERENCE COIL

2

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

3

K135 20WT

CONTROL SLEEVE POSITION SENSOR MEASURE COIL

4

K157 20YL

FUEL TEMPERATURE SENSOR GROUND

5

K126 18LG

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 18TN

FUEL QUANTITY ACTUATOR CONTROL

9

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

10

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

NOT USED

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

GENERATOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

K125 18WT/DB

GENERATOR SOURCE

B

K20 18DG

GENERATOR FIELD

GLOW PLUG RELAY (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A54 10RD/GY

FUSED B(+)

2

K152 18WT

GLOW PLUG RELAY CONTROL

3

A142 12DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

4

K154 10GY

GLOW PLUG RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

232

CONNECTOR PINOUTS

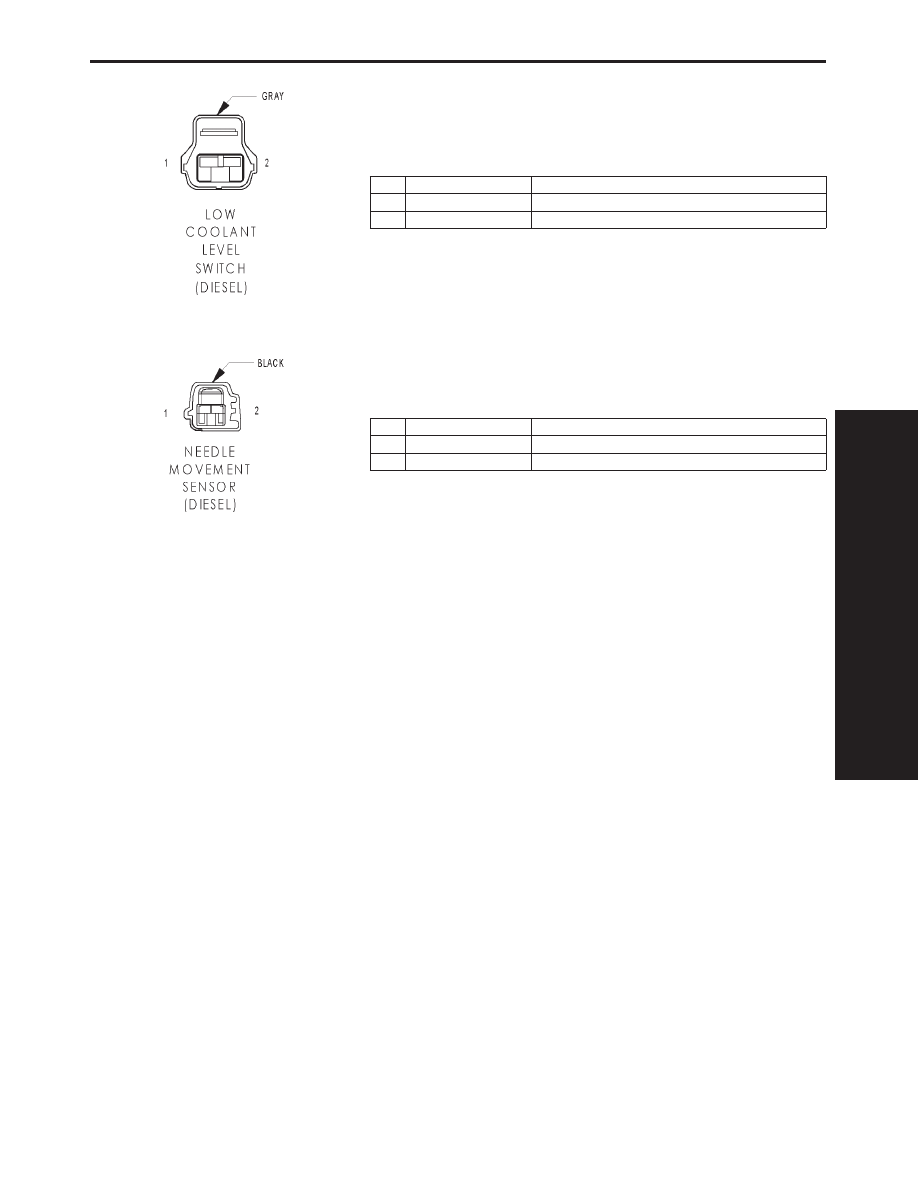

LOW COOLANT LEVEL SWITCH (DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

G18 18PK/BK

LOW COOLANT LEVEL SWITCH SIGNAL

NEEDLE MOVEMENT SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K67 18BR/WT

NEEDLE MOVEMENT SENSOR (+)

2

K68 18LG/YL

NEEDLE MOVEMENT SENSOR (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

233

CONNECTOR PINOUTS

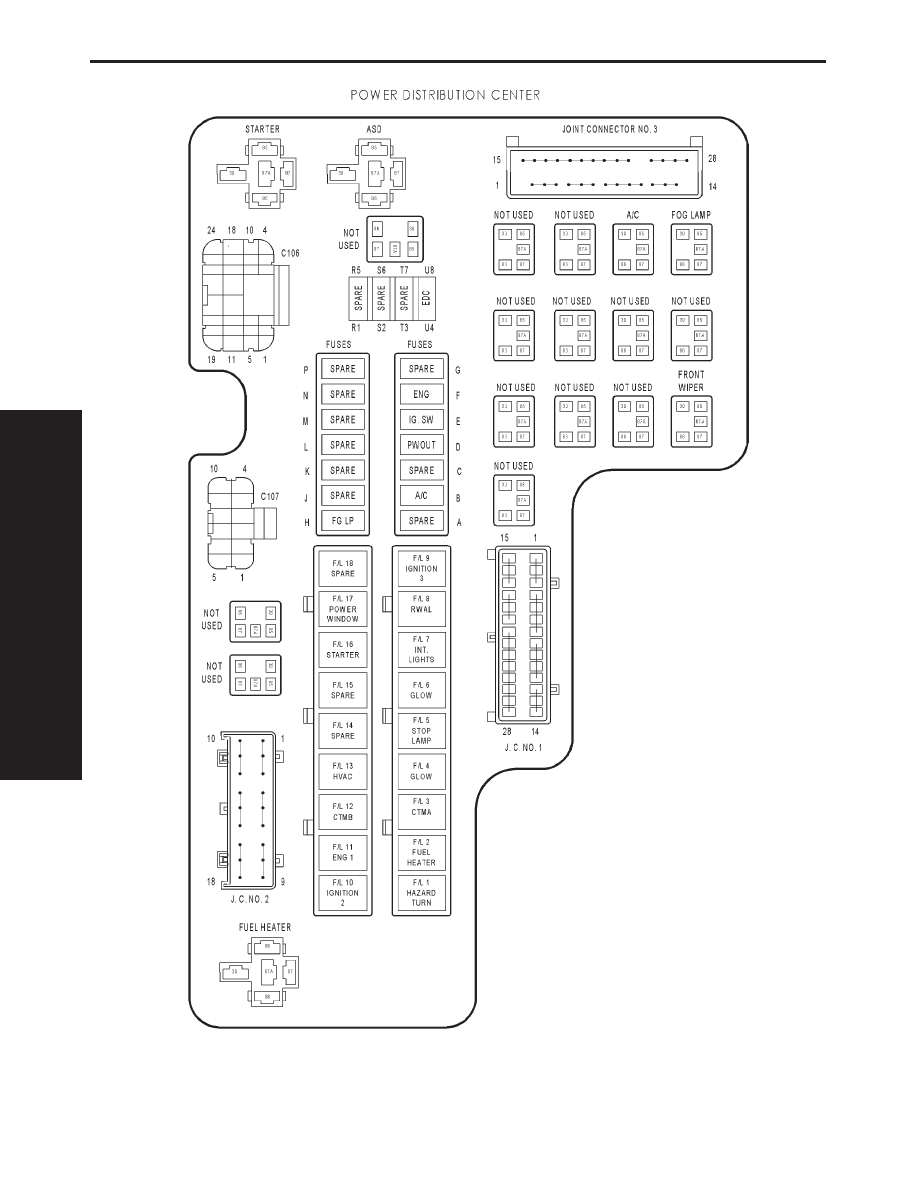

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

234

CONNECTOR PINOUTS
